Magnetventil G3/8'' NC Kunststoff FFKM 0-4bar/58psi 230VAC 0121 136205

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
Magnetventil G3/8'' NC Kunststoff FFKM 0-4bar/58psi 230VAC 0121 136205
Magnetventil G3/8'' NC Kunststoff FFKM 0-4bar/58psi 230VAC 0121 136205
Referenz: 136205
Marke: Burkert

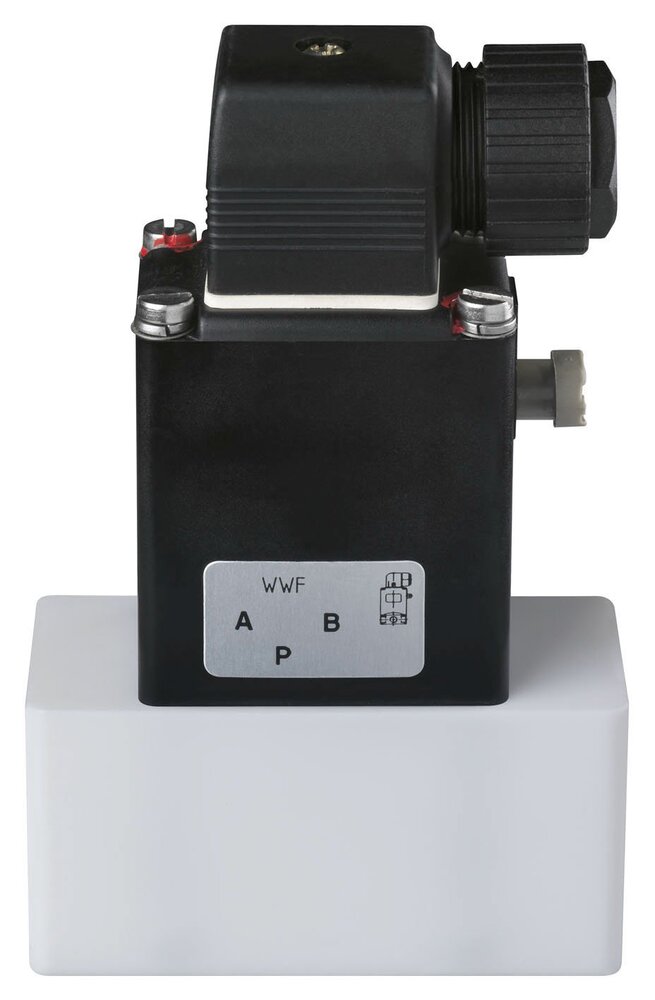

Burkert 2/2-Wege-Magnetventil (Typ 0121) mit G 3/8 Zoll Gewinde und einer 230 V AC Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil ist direktwirkend, es ist also kein Differenzdruck erforderlich. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von 0 bis 4 bar (58 psi). Gehäuse aus Kunststoff mit FFKM-Dichtung und einer Durchflussöffnung von 4 mm. Der Kv-Wert beträgt 0,3 m3/h (5,0 l/min bei dp = 1 bar Wasser). Manuelle Betätigung.
Hinweis: DIN-Stecker nicht im Lieferumfang enthalten.

Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dies ist ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit G 3/8 Zoll Gewinde und einer 230 V AC Spule. Das Ventil hat ein Kunststoffgehäuse mit FFKM-Dichtung und einer Durchflussöffnung von 4 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil öffnet, wenn Spannung angelegt wird. Da es direktwirkend ist, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von 0 bis 4 bar (58 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0,3 m3/h, was einem Durchfluss von 5 l/min bei einem Druckunterschied von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,35, was 0,35 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil anhand der Gewindegröße und des Durchflussdurchmessers auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventil-Dimensionierungsrechner. Dieses Modell ist medientrennend. Dies bedeutet, dass die Arbeitskomponenten wie die Feder durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Die FFKM (perfluorierte Gummi) Dichtung hat ausgezeichnete chemische Eigenschaften, besser als FKM und ähnlich wie PTFE. Bitte beachten Sie, dass auch die internen Ventilteile wie der Edelstahlplunger und die Federn mit dem Medium in Kontakt kommen und chemisch verträglich sein müssen. Konsultieren Sie unsere chemische Beständigkeit Tabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Betätigungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil hat eine IP65-Bewertung, wenn es ordnungsgemäß angeschlossen ist.

Vorteile:

  • Aggressive Medien sind dank des medientrennenden Designs möglich
  • Die manuelle Betätigung ist ideal für die Inbetriebnahme und bei Stromausfall
  • Guter Schutz vor Umwelteinflüssen dank der IP65-Bewertung
  • Magnetventile öffnen und schließen sich im Vergleich zu vielen anderen Ventiltypen sehr schnell

Nachteile:

  • Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
  • Die Spule kann sich bei eingeschalteter Stromversorgung erwärmen. Eine gut belüftete Umgebung wird empfohlen
  • DIN-Stecker nicht im Lieferumfang enthalten

Serie:

Das Bürkert Typ 0121 Ventil ist ein direktwirkendes, medientrennendes Schwenkanker-Ventil mit einem Gehäuse aus Edelstahl (316L), PTFE (Teflon), PVC (Polyvinylchlorid), PP (Polypropylen) oder PVDF (Polyvinylidenfluorid). Das Ventil ist in 3/2- und 2/2-Wege-Versionen erhältlich. Als 3/2-Wege-Version kann es als normalerweise geöffnetes, normalerweise geschlossenes, verteilendes oder mischendes Ventil geliefert werden. Das Ventil kann mit einem Durchmesser von DN 2 bis DN 8 geliefert werden. Je nach Modell kann das Ventil bis zu 6 bar betrieben werden. Alle 0121 Ventile sind mit einer manuellen Betätigung für die Inbetriebnahme und Prüfung ausgestattet. ATEX-zugelassene Versionen sind ebenfalls erhältlich.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
