Magnetventil G3/8'' NC Kunststoff FFKM 0-2bar/29psi 24VDC 0121 133109
Hinweis: Dieses Produkt ist abgekündigt

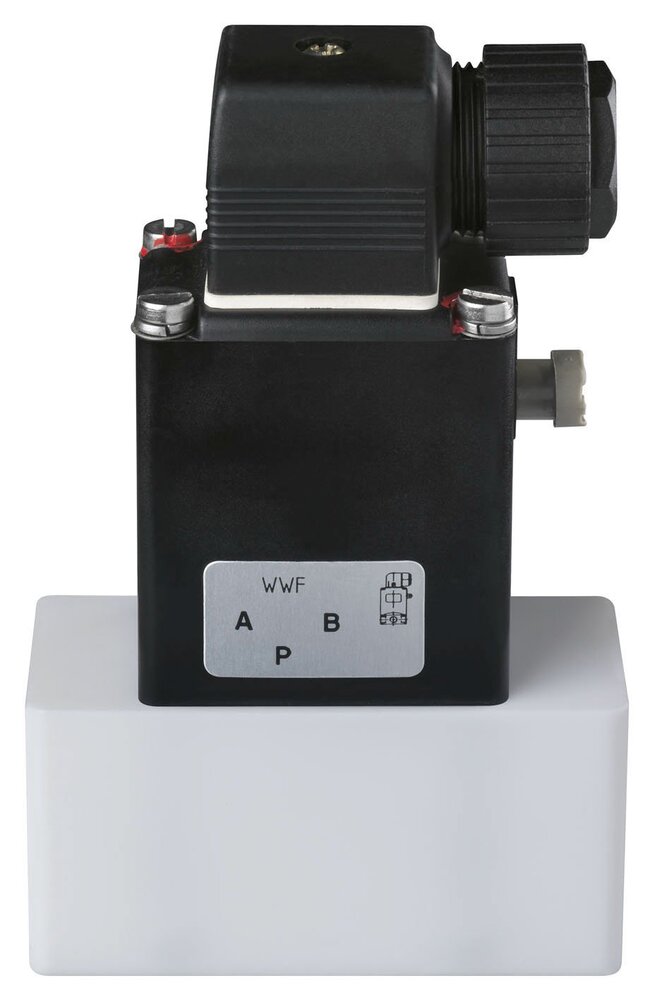

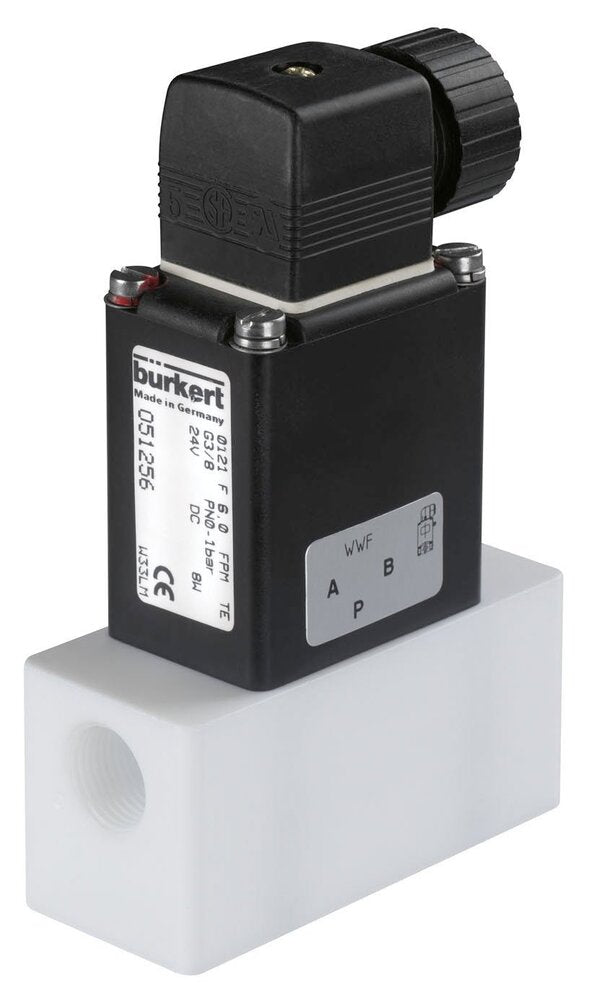

Burkert 2/2-Wege Magnetventil (Typ 0121) mit G 3/8 Zoll Gewinde und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil ist direkt betätigt, daher ist kein Differenzdruck erforderlich. Geeignet für leicht kontaminierte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 70 °C (158 °F) und einen Druckbereich von 0 bis 2 bar (29 psi). Gehäuse aus Kunststoff mit FFKM-Dichtung und einem Durchmesser von 4 mm. Der Kv-Wert beträgt 0,3 m3/h (5,0 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion.
Hinweis: DIN-Stecker nicht enthalten.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dies ist ein Burkert direkt betätigtes 2/2-Wege Magnetventil mit G 3/8 Zoll Gewinde und einer 24 V DC Spule. Das Ventil hat ein Kunststoffgehäuse mit FFKM-Dichtung und eine Durchflussöffnung von 4 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil öffnet, wenn Spannung angelegt wird. Da es direkt betätigt ist, ist kein Druckunterschied über das Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von 0 bis 2 bar (29 psi) und eine maximale Temperatur von 70 °C (158 °F). Das Ventil hat einen Kv-Wert von 0,3 m3/h, was einem Durchfluss von 5 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,35, was 0,35 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und der Öffnungsweite auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventil-Dimensionierungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die beweglichen Teile wie die Feder durch eine flexible Membran vom Medium getrennt sind, was die Verwendung von leicht kontaminierten und aggressiven Medien ermöglicht. Die FFKM-Dichtung (perfluoriertes Gummi) hat hervorragende chemische Eigenschaften, besser als FKM und ähnlich wie PTFE. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlplunger und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser chemische Beständigkeit Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Übersteuerungsfunktion kann verwendet werden, um das System in Betrieb zu nehmen. Das Ventil hat eine IP65-Klassifizierung, wenn es ordnungsgemäß angeschlossen ist.
Vorteile:
- Aggressive Medien sind dank des mediengetrennten Designs möglich
- Die manuelle Übersteuerung ist ideal für die Inbetriebnahme und im Falle eines Stromausfalls
- Guter Schutz gegen die Umwelt dank der IP65-Klassifizierung
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile:
- Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht enthalten
Serie:
Das Bürkert Typ 0121 Ventil ist ein direkt betätigtes, mediengetrenntes Schwenkarmventil mit einem Edelstahlgehäuse (316L), PTFE (Teflon), PVC (Polyvinylchlorid), PP (Polypropylen) oder PVDF (Polyvinylidenfluorid). Das Ventil ist in 3/2- und 2/2-Wege-Versionen erhältlich. Als 3/2-Wege-Version kann es als normalerweise offen, normalerweise geschlossen, verteilend oder Mischventil geliefert werden. Das Ventil kann mit einem Durchmesser von DN 2 bis DN 8 geliefert werden. Je nach Modell kann das Ventil bis zu 6 bar betrieben werden. Alle 0121 Ventile werden mit einer manuellen Übersteuerung zur Inbetriebnahme und Prüfung geliefert. ATEX-zugelassene Versionen sind ebenfalls erhältlich.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
