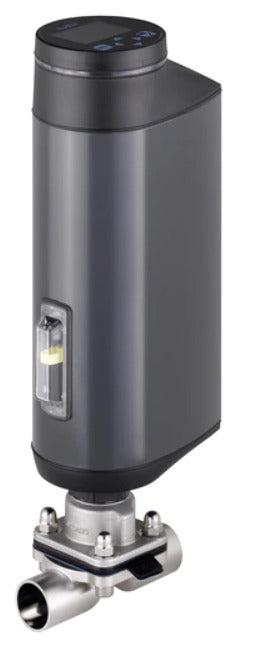

Geschweißtes Ende 3/4 Zoll Stellungsregler Edelstahl Elektrisches Membranventil - 3363 - 339012

Dieses Bürkert 2/2-Wege-Membranventil (Typ 3363) ist für die Positionssteuerung konzipiert. Die Position des Stellantriebs wird anhand der Sollposition gesteuert, die entweder durch ein analoges Signal oder einen digitalen Feldbus vorgegeben werden kann. Die tatsächliche Position des Aktuators wird von einem Wegaufnehmer gemessen und mit dem Sollwert verglichen. Wenn es einen Unterschied zwischen den beiden Werten gibt, wird der Antrieb des Elektromotors angepasst, um die Position zu korrigieren.

Dieses Ventil hat geschweißte 3/4-Zoll-Anschlüsse. Das Ventil hat ein Gehäuse aus Edelstahl mit einer PTFE/EPDM-Membran. Die aktuelle Position des Ventils wird bei Stromausfall blockiert.

Für Medientemperaturen von -10 bis 130°C (14 bis 266°F) bei einem Druck von 0 bis 10 bar (0 bis 140 psi). Das Ventil hat einen Kv-Wert von 6,5 m3/h (Cv-Wert von 7,5 gpm). Das Gehäuse aus rostfreiem Stahl ist langlebig und für korrosive Medien und raue Umgebungen geeignet. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Mit seiner Kugelumlaufspindel ist der elektrische Antrieb für den Einsatz in hygienischen und aggressiven Umgebungen geeignet. Das Gehäuse ist totraumfrei gestaltet. Ein 360° LED-Lichtring zeigt die Position an. Die Schutzart IP65/IP67 bietet Schutz vor Spritzwasser. Der elektrische Hochgeschwindigkeitsantrieb 24V DC bewegt das Membranventil mit Kugelumlaufspindel in die gewünschte Endposition. Das Ventil benötigt 1,4 s, um von der vollständig geöffneten in die vollständig geschlossene Position zu gelangen. Der Antrieb verwendet ein büs-Kommunikationsprotokoll.

Profis

• Die einstellbare Antriebskraft schützt die Membrane und verlängert die Lebensdauer
• Diagnosefunktionen dank der Feldbusverbindung möglich
• Hoher IP-Schutz IP65/67 gewährleistet ausreichenden Spritzwasserschutz

Serie

Die fremdgesteuerten Membranventile von Bürkert, Typ 3363, bestehen aus einem elektrisch gesteuerten Linearantrieb (Stellungsregler), einer Membran und einem Zweiwege-Ventilgehäuse. Dank der Kugelumlaufspindel kann der elektrische Antrieb in sauberen oder rauen Umgebungen arbeiten. Die Ventilgehäuse sind so konzipiert, dass sie hohe Durchflussraten und vielseitige Anwendungen ohne Toträume ermöglichen. Die Position wird durch einen LED-Lichtring angezeigt, der 360° abdeckt. Der Aktuator verfügt über eine Funktion zur Einstellung der Antriebskraft und zum Schutz der Membrane. Der Antrieb ist spritzwassergeschützt mit hohem IP-Schutz von IP65/IP67. Elektrische Antriebe bewegen die Membranventile mit Kugelumlaufspindeln mit hohen Geschwindigkeiten von bis zu 6 mm/s. Einige der Ventile des Typs 3363 sind für Anwendungen mit Lebensmitteln und Sauerstoff geeignet und verfügen über explosionssichere ATEX-, IECEx- und UL-Zertifikate.
