Gira KNX Hutschienen-Dimmer - 218000

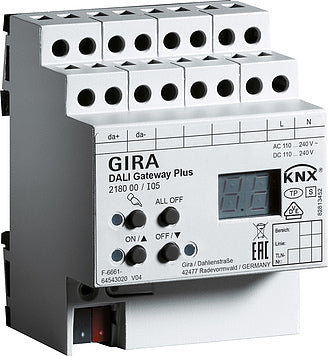

DALI-Gateway Plus für KNX und DRA Plus. Zu den Merkmalen gehört die Kompatibilität mit dem DALI- und dem DALI-2-Standard. Das DALI-Gateway Plus bildet die Schnittstelle zwischen einer KNX-Anlage und einem digitalen DALI-Beleuchtungssystem. Er steuert maximal 64 DALI-Betriebsgeräte als Einzelsteuerung, Gruppensteuerung in maximal 32 Gruppen oder Zentralsteuerung über ein Broadcast-Telegramm. Auch die manuelle Ansteuerung der Geräte ist unabhängig vom Bus.

Die Energiesparfunktion ermöglicht das Abschalten der Spannungsversorgung der DALI-Betriebsgeräte im ausgeschalteten Zustand. Sechzehn Lichtszenen stehen zur Verfügung, wobei die Gruppen in die Lichtszenen integriert werden können. Die Effektsteuerung kann für maximal 16 Sequenzen in einem bis 500 Durchläufen konfiguriert werden.

Rückmeldung des DALI-Fehlerstatus oder Kurzschlusses und Signalisierung des Ausfalls der Spannungsversorgung sind verfügbar. Aktive oder passive zyklische Rückkopplungsfunktion wird unterstützt. Eine Gruppenrückmeldung aller Schaltzustände ist möglich, und die Rückmeldung kann bis nach der Wiederkehr der Busspannung verzögert werden.

Schalt- und Helligkeitswert haben aktive oder passive Rückmeldefunktionen. Der Helligkeitsbereich kann eingestellt werden, und das Ein- und Ausschalten von Glühlampen wird unterstützt. Das Dimmverhalten kann parametriert werden. Für jede Gruppe können Zeitfunktionen, Blockfunktionen und Zwangsstellungsfunktionen parametriert werden. Der DALI-Gerätezustand kann über den KNX ausgelesen werden.

Ein Betriebsstundenzähler ist als Vorwärts- und Rückwärtszähler mit Grenzwertauswertung verfügbar. Sie können die DALI-Geräte online oder offline mit dem ETS-Plug-in konfigurieren. Der Austausch eines einzelnen defekten DALI-Teilnehmers ist im Betrieb ohne ETS möglich.

Das Gerät ist für den Betrieb in Notbeleuchtungsanlagen geeignet. Es kann sowohl Einzelbatterie- als auch zentral versorgte DALI-Notbeleuchtungssysteme steuern und überwachen. DALI-Notlicht-Konverter werden gemäß EN 62386-202 unterstützt: Funktionstest, Dauerbetriebstest, begrenzter Dauerbetriebstest, Abfrage der Batterieladung.

Die DALI-2-Unterstützung ist ab dem Indexstatus I06 verfügbar. Der Nutzer oder Fachplaner sollte sicherstellen, dass die spezifischen Richtlinien für den Betrieb von Notbeleuchtungsanlagen eingehalten werden. Das Gerät hat eine VDE-Zulassung nach EN 60669-1, EN 60669-2-1. Die Konfiguration und Inbetriebnahme des Gerätes ist ab ETS 4.1 oder mit ETS 3 ab Version d möglich.
