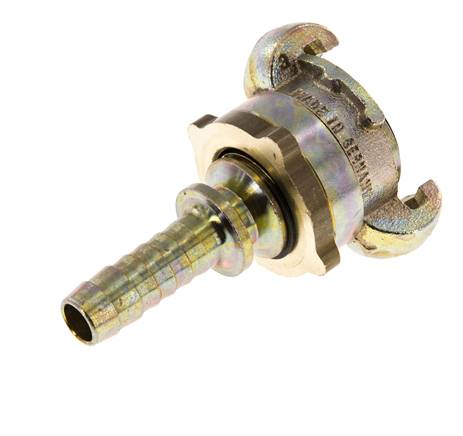

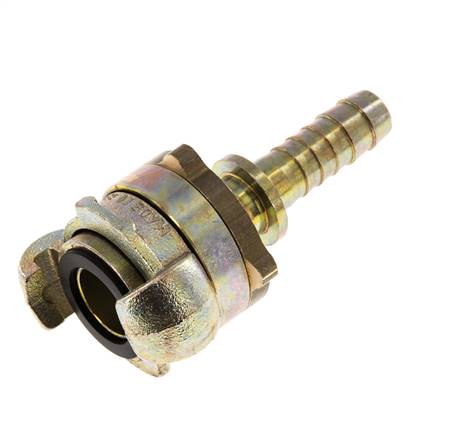

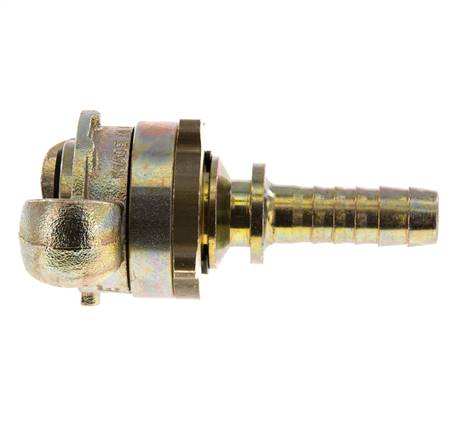

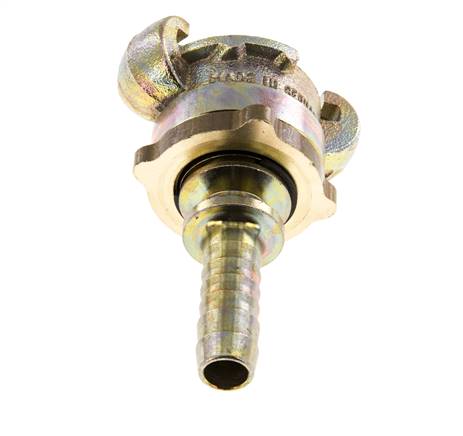

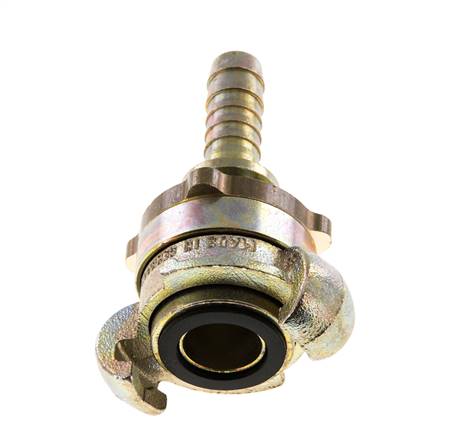

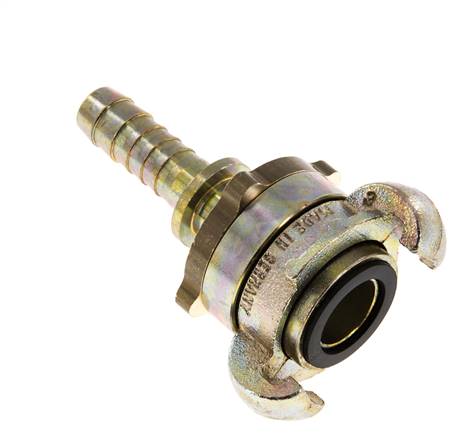

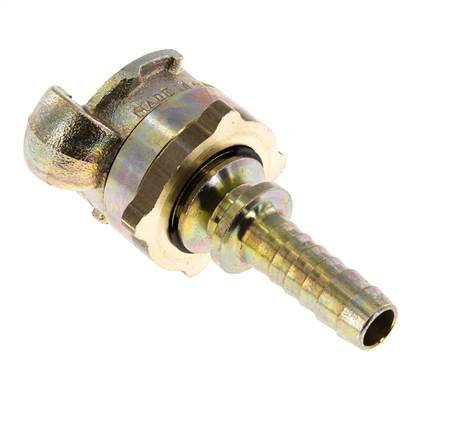

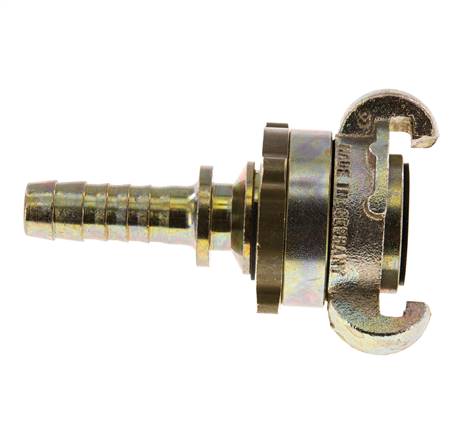

Gusseisen DN 10 DIN 3238 Drehklauenkupplung 13 mm (1/2'') Schlauchbolzenmanschette

Diese Kompressorklauenkupplung aus Gusseisen nach DIN 3238 (42 mm Abstand zwischen den Klauen) hat einen 13 mm (1/2 Zoll)-Schlauchsäulenanschluss. Sie hat einen Sicherheitskragen mit 24 mm Durchmesser für die Verwendung mit einer Klemme. Sie entspricht der DIN 3238, da sie mit einem Sicherheitsring versehen ist, der nach dem Ankuppeln festgezogen wird, um ein versehentliches Entkuppeln zu verhindern. Sie wird in der Regel an eine Kompressorkupplung nach oder ähnlich der DIN 3498 angeschlossen, kann aber auch an eine andere Kupplung nach DIN 3238 angeschlossen werden. Der Schlauch kann einfach auf die Schlauchsäule aufgesteckt werden, optional kann eine Schlauchschelle zur Fixierung des Schlauches verwendet werden. Sie hat eine DN von 10 mm. Jede Kupplung hat zwei um 180 Grad versetzte Klauen und ist in der Regel mit einer anderen Klauenkupplung verbunden. Zum Verbinden ist eine Kraft erforderlich, die sie zusammenschiebt, und dann werden die Krallen in einem Winkel von 45 Grad zueinander gedreht, um die Verbindung zu sichern und eine Dichtung herzustellen. Er ist bis zu 16 bar in einem Temperaturbereich von -40 bis 95 °C geeignet. Er hat eine NBR-Dichtung (Nitrilkautschuk). Es hat einen galvanischen/elektrolytischen Oberflächenschutz aus Zink. Diese Kompressorkupplung wird in der Regel für anspruchsvolle Umgebungen und größere Luftströme verwendet, wobei sie dennoch eine schnelle Verbindungsmethode mit einer dichten Abdichtung bietet.

Vorteile:

• Sie hat einen Sicherheitskragen mit 24 mm Durchmesser für die Verwendung mit einer Klemme.
• Sie entspricht der DIN 3238, da sie mit einem Sicherheitsring versehen ist, der nach dem Ankuppeln festgezogen wird, um ein versehentliches Entkuppeln zu verhindern.
• Es hat einen galvanischen/elektrolytischen Oberflächenschutz aus Zink.
• Diese Kompressorkupplung wird in der Regel für anspruchsvolle Umgebungen und größere Luftströme verwendet, wobei sie dennoch eine schnelle Verbindungsmethode mit einer dichten Abdichtung bietet.

Kompressorkupplungen, 42 mm Klemmbreite (DIN 3489 / DIN 3238) Baureihe

Unser Angebot an Luftkupplungen reicht von DN 2,7 - 19 mm für Standardstecker und -buchsen sowie eine Vielzahl von Sicherheitsluftkupplungen, Kompressorkupplungen, Verteilern, Kompressorklauenkupplungen und das CEJN Multilink-System. Es stehen jeweils verschiedene Anschlussarten zur Verfügung (Innengewinde, Außengewinde, Schlauchsäule, Überwurfmutter usw.) mit einer breiten Palette von Mindest- und Höchstdrücken. Unsere nicht austauschbaren farbcodierten Optionen geben Ihnen einen klaren visuellen Hinweis darauf, welche Leitungen Sie anschließen müssen. Die Sicherheitsluftkupplungen verfügen über Druckknöpfe, Dreh- und Schieberegler als Sicherheitsauslösefunktion. Unsere 42-mm-Kompressorklauenkupplungen entsprechen sowohl der DIN 3498 (ähnlich) als auch der DIN 3238 (Mody) für Sicherheitsanwendungen.
