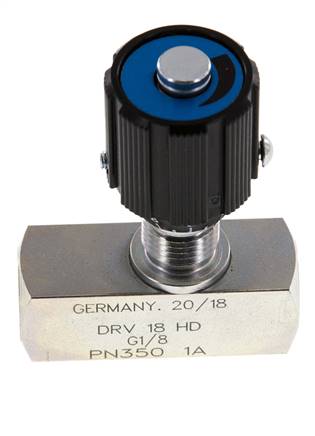

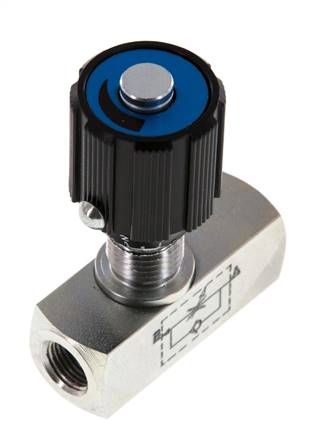

Hydraulisches Drosselrückschlagventil G1/8'' 350bar max. 20l/min
Hydraulisches Drosselrückschlagventil, G1/8 BSPP, Gehäuse aus verzinktem Stahl, bis 350 bar. Regelt die Geschwindigkeit von Zylindern und Hydraulikmotoren, indem es den Ölstrom in einer Richtung drosselt, während der Rücklauf frei durch das integrierte Rückschlagventil strömt. Praktischer Durchfluss 10 l/min, maximal 20 l/min. Einstellknopf aus Polyamid und Dichtungen aus NBR, für Mineralölhydraulik von -20 bis +80 °C.
- Regulärer Preis
- €99,97
- Regulärer Preis
- €84,01
Beschreibung

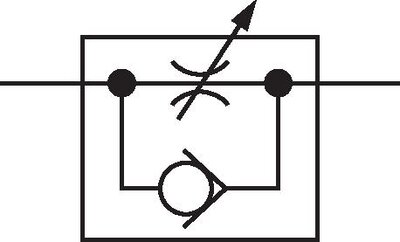

Drehen Sie am Einstellknopf, um den Strömungsquerschnitt zu verengen oder zu erweitern und so einzustellen, wie schnell sich ein Zylinder oder Motor bewegt. Der Durchfluss von A nach B wird gedrosselt. Der Durchfluss von B nach A umgeht die Drossel über das Rückschlagventil, mit 25 l/min bei 5 bar Druckabfall, sodass der Rückhub nicht verlangsamt wird. Die Anschlüsse A und B sind auf dem Gehäuse markiert. Wählen Sie die Größe nach dem praktischen Durchfluss von 10 l/min, nicht nach dem Maximum von 20 l/min. Für einen höheren Durchfluss wählen Sie das G1/4-Ventil (15 l/min). Für den Einbau in eine Schalttafel verwenden Sie den passenden Schalttafel-Montagesatz für G1/8-Ventile, separat zu bestellen.
Vorteile:
- Freier Rückfluss durch das integrierte Rückschlagventil
- Von Hand am Einstellknopf einstellbar, kein Werkzeug nötig
- Durchflussrichtung auf dem Gehäuse markiert
- Schalttafelmontage mit dem passenden Montagesatz möglich
Nachteile:
- Drosselt nur eine Richtung - wählen Sie das Drosselventil, um in beiden Richtungen zu drosseln
- Nicht druckkompensiert: Die eingestellte Geschwindigkeit ändert sich, wenn sich der Lastdruck ändert
Serie:
Hydraulische Drosselrückschlagventile zum Einstellen der Geschwindigkeit von Zylindern und Hydraulikmotoren in einer Richtung, mit freiem Rückfluss durch ein integriertes Rückschlagventil. Das Sortiment umfasst Anschlüsse mit Innengewinde G1/8, G1/4, G3/8, G1/2, G3/4 und G1 BSPP, mit praktischen Durchflüssen von 10 bis 150 l/min, maximalen Durchflüssen von 20 bis 300 l/min und freien Rückflüssen von 25 bis 270 l/min bei 5 bar Druckabfall. Alle Ventile haben ein Gehäuse aus verzinktem Stahl, einen Einstellknopf aus Polyamid und NBR-Dichtungen und sind für 350 bar bei Hydraulikflüssigkeiten auf Mineralölbasis von -20 bis +80 °C ausgelegt. Zum Drosseln in beide Richtungen sind dieselben Größen als Drosselventile ohne Rückschlagventil erhältlich. Vier Schalttafel-Montagesätze, die jeweils eine oder zwei Ventilgrößen abdecken, ermöglichen den Einbau durch eine Schalttafel, sodass der Einstellknopf auf der Vorderseite sitzt. Drosselrückschlagventile werden auch als Einwegdrosselventile oder Einweg-Drosseln bezeichnet.
