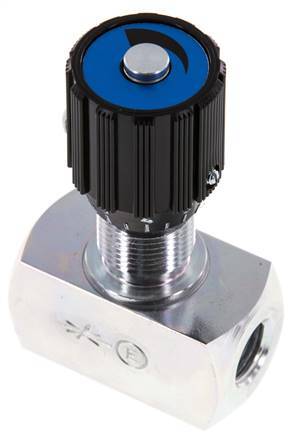

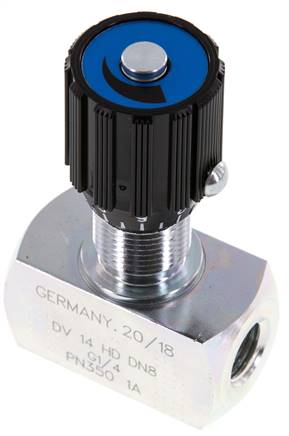

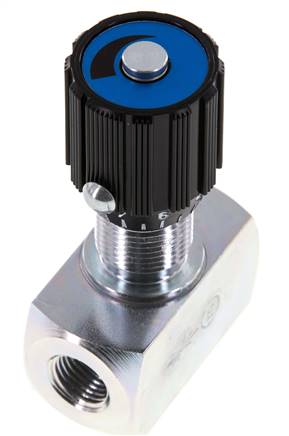

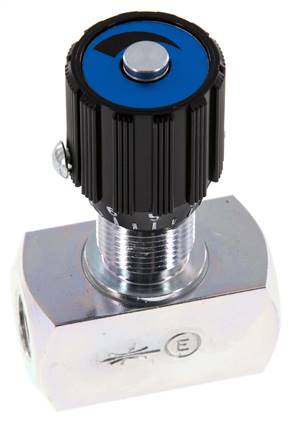

Hydraulisches Drosselventil G1/4'' 350bar max. 60l/min
Hydraulisches Drosselventil, G1/4 BSPP, Gehäuse aus verzinktem Stahl, bis 350 bar. Steuert die Geschwindigkeit von Zylindern und Hydraulikmotoren durch Drosselung des Ölstroms in beide Richtungen. Praktischer Durchfluss 15 l/min, maximal 60 l/min. Einstellknopf aus Polyamid und NBR-Dichtungen, für Mineralölhydraulik von -20 bis +80 °C.
- Regulärer Preis
- €64,50
- Regulärer Preis
- €54,20
Beschreibung

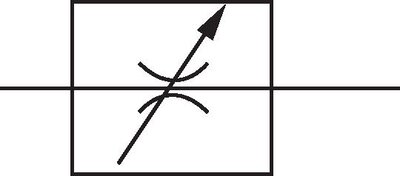

Drehen Sie den Knopf, um den Durchflussquerschnitt zu verengen oder zu erweitern und so einzustellen, wie schnell sich ein Zylinder oder Motor bewegt. Es ist kein Rückschlagventil vorhanden, daher wird der Volumenstrom in beide Richtungen gedrosselt: Der Rückhub wird ebenso stark verlangsamt wie der Arbeitshub. Um nur eine Richtung zu drosseln und den Rücklauf frei passieren zu lassen, wählen Sie das Drosselrückschlagventil. Wählen Sie die Größe nach dem praktischen Durchfluss von 15 l/min, nicht nach dem Maximum von 60 l/min. Für einen höheren Durchfluss wählen Sie das G3/8-Ventil (20 l/min). Für den Einbau in eine Schalttafel verwenden Sie den passenden Schalttafel-Montagesatz für G1/4- und G3/8-Ventile, separat zu bestellen.
Vorteile:
- Von Hand am Einstellknopf einstellbar, kein Werkzeug nötig
- Drosselt in beiden Strömungsrichtungen gleichermaßen
- Schalttafelmontage mit dem passenden Montagesatz möglich
Nachteile:
- Kein Rückschlagventil, der Rücklauf wird ebenfalls gedrosselt - für freien Rückfluss wählen Sie das Drosselrückschlagventil
- Nicht druckkompensiert: Die eingestellte Geschwindigkeit ändert sich, wenn sich der Lastdruck ändert
Serie:
Hydraulische Drosselventile zum Einstellen der Geschwindigkeit von Zylindern und Hydraulikmotoren durch eine einstellbare Verengung des Durchflussquerschnitts. Die Baureihe umfasst G1/8-, G1/4-, G3/8-, G1/2-, G3/4- und G1-BSPP-Innengewindeanschlüsse mit praktischen Durchflüssen von 10 bis 150 l/min und maximalen Volumenströmen von 14 bis 400 l/min. Alle Ventile haben ein Gehäuse aus verzinktem Stahl, einen Einstellknopf aus Polyamid und NBR-Dichtungen und sind für 350 bar bei Hydraulikflüssigkeiten auf Mineralölbasis von -20 bis +80 °C ausgelegt. Sie drosseln in beide Richtungen. Für Drosselung in nur einer Richtung mit freiem Rückfluss sind dieselben Größen als Drosselrückschlagventile erhältlich. Vier Schalttafel-Montagesätze, jeweils für eine oder zwei Ventilgrößen, ermöglichen den Einbau durch eine Schalttafel, sodass der Knopf auf der Vorderseite sitzt. Drosselventile sind auch als Nadelventile, Durchflussbegrenzer oder Stromventile bekannt.
