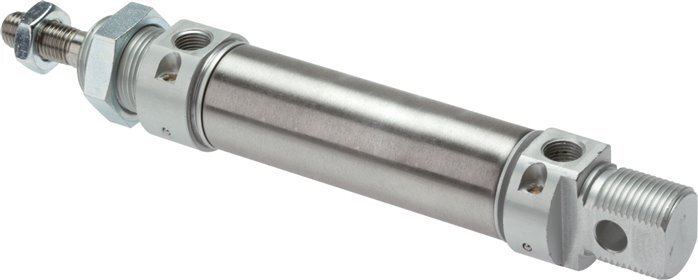

ISO 6432 Runder doppeltwirkender Zylinder 25-650mm - magnetisch - dämpfend
Es handelt sich um einen doppeltwirkenden Mini-Pneumatikzylinder nach ISO 6432 mit einer Bohrung von Ø25 mm und einem Hub von 650 mm. Der Betriebsdruck beträgt 1 bis 10 bar (14,5 bis 145,04 psi). Der Zylinder ist selbstschmierend und verfügt über eine einstellbare Dämpfung sowie einen Magnetkolben zur Positionserfassung. Die Größe des Gewindes der Endstange ist M10 x 1,25. Eine große Auswahl an Montagezubehör ist verfügbar. Zylinderkopf und -fuß sind aus Aluminium, das Zylinderrohr ist aus Edelstahl 304 und die Kolbenstange aus Edelstahl 303 gefertigt. Geeignet für Temperaturen von -20 bis 80 °C.
- Regulärer Preis
- €138,52
- Regulärer Preis
- €116,40
Beschreibung
Dieser Pneumatikzylinder ist doppeltwirkend, d. h. er benötigt Luftdruck zum Aus- und Einfahren der Stange. Der Zylinder entspricht der ISO-Norm 6432 (auch als Mini- oder Rundzylinder bezeichnet), einer weltweit anerkannten und weit verbreiteten Norm. Der Vorteil ist, dass sie weltweit mit anderen großen Marken wie Festo, SMC oder Norgren austauschbar ist. Die Bohrung ist 25 mm groß und der Hub 650 mm lang. Dieser Zylinder hat einen Betriebsdruck von 1 bis 10 bar (14,5 bis 145,04 psi). Die Kolbenstange hat am Ende ein M10 x 1,25-Gewinde. Der Kolben enthält ein magnetisches Element. Dies ermöglicht eine präzise Positionsrückmeldung der Stangenposition durch die Montage von (einem oder mehreren) magnetischen Sensoren, wie z. B. Reed- oder Hall-Sensoren. Die Dämpfung an den beiden Enden des Hubs ist mit Stellschrauben einstellbar. Der Zylinder hat zwei G 1/8-Zoll-Anschlüsse für die Luftführung. Der Zylinder kann starr oder flexibel mit einer Vielzahl von Befestigungsmöglichkeiten montiert werden, wie z.B. Stangendrehgelenkköpfe (ISO 8139) oder Stangengabelköpfe. Zylinderkopf und -fuß sind aus Aluminium, das Zylinderrohr ist aus Edelstahl 304 und die Kolbenstange aus Edelstahl 303 gefertigt. Die Airtec-Rundzylinder nach ISO 21287 sind mit den folgenden Produktserien kompatibel: Asco G435, Aventics MNI, Aventics OCT, Festo DSNU, IMI Norgren RM, IMI Norgren RT, Norgren RM Norgren RT, Parker P1A, SMC C85, SMC CBM2, SMC CD85, SMC CDG1, SMC CDJ, SMC CDJ2, und die SMC CG1-Serie.
Pros:
- ISO 6432 ist weltweit anerkannt und mit anderen großen Marken austauschbar
- Doppeltwirkende Zylinder können Druck in zwei Richtungen ausüben und bieten mehr Bewegungssteuerung als einfachwirkende Zylinder
- Das Ende des Stangenhubs kann zur Dämpfung eingestellt werden
- Der Zylinder ist selbstschmierend und erfordert wenig Wartung
Nachteile
- Nicht geeignet für eisige Bedingungen
