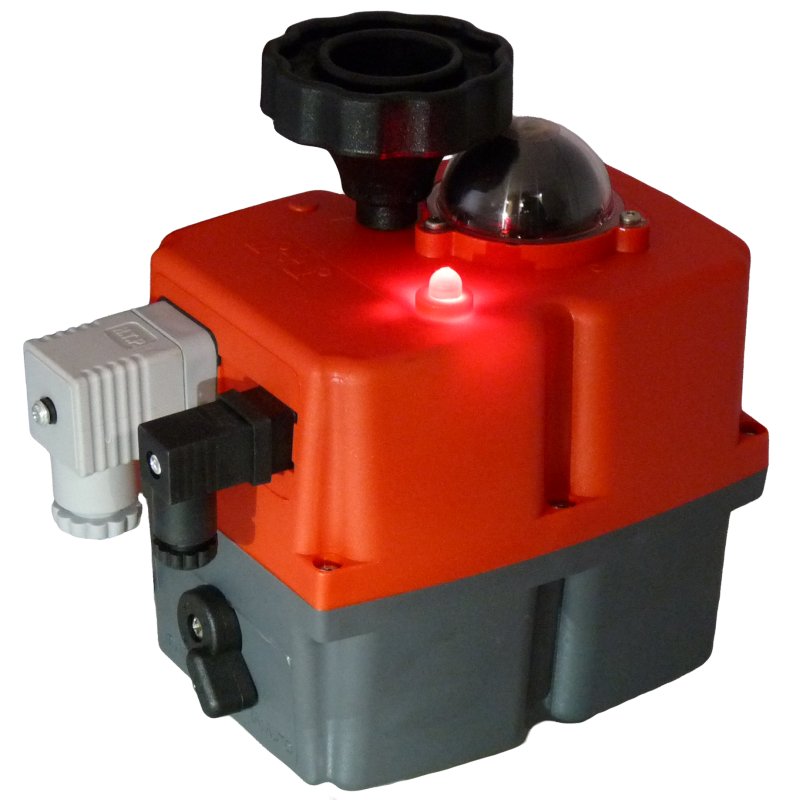

J4C Fail-Safe 24-240V AC/DC Elektrischer Stellantrieb 55Nm F05 17 mm
Hinweis: Dieses Produkt ist abgekündigt
Dieser elektrische Stellantrieb mit ausfallsicherer Funktion ermöglicht die Steuerung von Vierteldrehventilen (Kugel- oder Absperrklappen). Er hat ein Betriebsdrehmoment von 55 Nm und eine Betriebszeit von 13 Sekunden bei einer Versorgungsspannung von 24-240 V AC/DC. Er verfügt über eine Batteriesicherheitsrückstellung (BSR), so dass der Aktuator bei einem Stromausfall das Ventil wieder in den normalen, stromlosen Zustand versetzt. Der Stellantrieb wird an ein Vierteldrehventil mit ISO 5211 F05 oder F07 Flanschen montiert. Robustes Gehäuse aus Polyamid (PA), Schutzart IP67, geeignet für Umgebungstemperaturen von -20 bis 70 °C.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dieser elektrische Stellantrieb mit ausfallsicherer Funktion ermöglicht die Steuerung von Vierteldrehventilen (Kugel- oder Absperrklappen). Er hat ein Betriebsdrehmoment von 55 Nm (höheres Bremsmoment, siehe Handbuch) und kann das Ventil in 13 Sekunden bei einer Einschaltdauer von 75 % öffnen/schließen. Es benötigt eine Versorgungsspannung von 24-240 V AC/DC und verfügt über eine optische Positionsanzeige auf der Oberseite des Geräts, um die Position des Ventils deutlich zu erkennen. Es ist außerdem mit einer elektronischen Sicherheitsfunktion (BSR) ausgestattet, die eine Rückstellung der Batterie ermöglicht. Bei einem Stromausfall versorgt die Batterie den Aktuator so weit, dass er in seinen normalen Zustand zurückkehrt (normalerweise offen/geschlossen, je nachdem, wie er montiert ist). Standardmäßig ist er mit einem Zahnrad für die manuelle Betätigung ausgestattet, mit dem die Spindel des Stellantriebs im Notfall manuell gedreht werden kann. Er ist für die Montage an einem Viertel-Drehkugelhahn oder einer Absperrklappe mit einem ISO 5211 F05- oder F07-Flansch mit einem 17-mm-Sternanschluss für Vierkantantriebswellen vorgesehen. Er verfügt über ein robustes Polyamid (PA)-Gehäuse mit Schutzart IP67, das für den Betrieb in einer Umgebung von -20 bis 70 °C geeignet ist. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Pros:
- Es ist mit einem Batteriesicherheitsrücklauf (BSR) ausgestattet, der den Stellantrieb mit Strom versorgt, um das Ventil in seinen normalen Zustand zurückzudrehen.
- Er hat ein robustes IP67-Gehäuse
- Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann.
- Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
- Er ist für die Montage an einem Viertel-Drehkugelventil oder einer Absperrklappe mit Flanschen nach ISO 5211 F05 oder F07 vorgesehen.
Nachteile
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer
Baureihe J4C
Die elektrischen Hochspannungs-Ventilantriebe J4C des Herstellers J+J bieten eine beeindruckende Liste von Standardmerkmalen, zu denen der Schutz vor Schäden durch Überdrehmoment oder Kondensation gehört. Stellantriebe sind auch mit verschiedenen Optionen wie ausfallsicherem BSR (Battery Safety Return) oder modulierendem DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentbereich von 20-300 Nm. Der ausfallsichere oder modulierende elektrische Stellantrieb J4C ist derselbe wie der standardmäßige ein- und ausschaltbare J4C-Stellantrieb, jedoch ist im Inneren des Stellantriebs ein BSR- und/oder ein DPS-Bausatz angebracht. Der ausfallsichere Stellantrieb J4C BSR kann auf "fail open" oder "fail closed" eingestellt werden. Der modulierende Stellantrieb J4C DPS kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.
