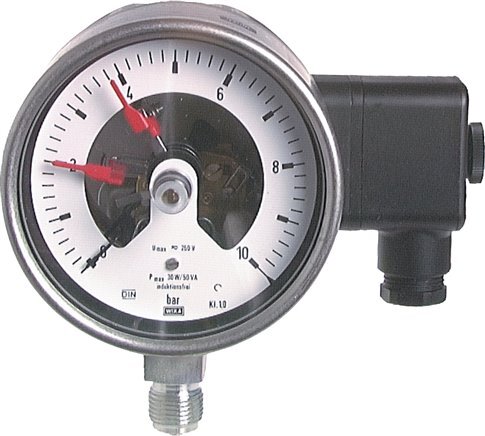

Kontaktmanometer 1NC/2NO 0..10bar (145psi) Edelstahl 100mm Klasse 1 Unter Anschluss

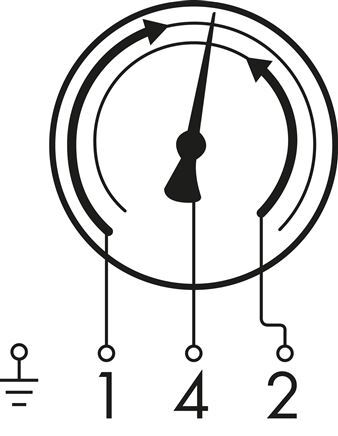

Kontaktmanometer sind Druckmessgeräte mit einem integrierten Druckschalter. Je nach Zeigerstellung des anzeigenden Messgerätes schließen oder öffnen Schaltkontakte Stromkreise. Dieses Kontaktmanometer hat einen Anschluss unterhalb des Manometers und misst einen Druck von 0 bis 10 bar (0 bis 145 psi). Die Skalenteilung beträgt 0,2 bar und die Messgenauigkeitsklasse ist 1 (±1% maximale Abweichung). Das Gehäuse ist aus rostfreiem Stahl gefertigt und hat einen G 1/2 Zoll Anschluss aus rostfreiem Stahl 306l (1.4404). Er hat die Schutzart IP65 und ist für einen Temperaturbereich von -20 bis 200 °C (-4 und 392 °F) geeignet. Dieses Messgerät hat doppelte Kontakte: Kontakt Nr. 1 ist normalerweise geschlossen (NC), und Kontakt Nr. 2 ist normalerweise offen (NO). Das bedeutet, dass der 1. Kontakt öffnet und der 2. Kontakt schließt, wenn der jeweilige Sollwert überschritten wird. Die empfohlene Mindestdifferenz zwischen zwei Kontakten beträgt 20% der Messspanne. Die Hysterese des Schalters beträgt typischerweise 2..5%. Bei dieser Version handelt es sich um ein Modell mit magnetischer Schnappschaltung und Schalterversion S. Die maximale Schaltleistung ist dem Datenblatt zu entnehmen. Außerdem sollte die Last bei niedrigen Spannungen nie unter 20 mA liegen, um eine gute Schaltsicherheit zu gewährleisten.

Ein Kalibrierungszertifikat ist nicht verfügbar.

Vorteile:

• Kontaktmanometer kombinieren Druckschalter mit optischer Überwachung
• Schaltleistung bis zu 250 V AC bei 1 A
• Sicherheitsausführung mit Verbundsicherheitsglas, ausblasbarer Rückwand und unzerbrechlicher Trennwand (S 3 EN 837-1 / DIN 16006)
• Hohe chemische Beständigkeit gegen die zu messenden Flüssigkeiten dank der Anschlussstelle und des Messsystems aus Edelstahl (1.4404)
• Bewährte Qualität und Zuverlässigkeit von WIKA

Nachteile:

• Ein Kalibrierungszertifikat ist nicht verfügbar
