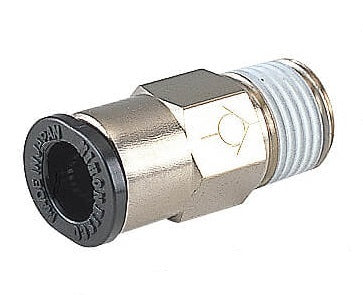

M6 - 4mm Meter-Out Messing gerades Rückschlagventil

Es handelt sich um ein gerades Rückschlagventil, das den freien Durchfluss in eine Richtung zulässt und den Durchfluss in die entgegengesetzte Richtung verhindert. Das Ventil hat einen federbelasteten Ventilkegel, der die Öffnung des Ventils blockiert. Wenn die Luft von der Ventilkegelseite kommt, wird der Ventilkegel von der Basis der Öffnung gedrückt und die Luft strömt durch. Wenn die Luft von der gegenüberliegenden Seite kommt, drückt sie den Ventilkegel gegen den Sockel und versperrt ihm den Weg. Bei der "Meter-Out"-Konfiguration ist der Durchfluss vom Außengewinde aus frei und in der Gegenrichtung begrenzt. Bei der Einspeisekonfiguration ist es genau umgekehrt.

Er hat auf der einen Seite einen 4 mm Steckanschluss und auf der anderen Seite einen metrischen M6×1 Außengewindeanschluss. Die Push-in-Verschraubung ermöglicht eine einfache Verbindung mit dem Schlauch. Schieben Sie das Rohr hinein, und die Verschraubung fixiert es mit Krallen aus rostfreiem Stahl. Der Durchfluss wird vom Anschluss mit Außengewinde zum Anschluss der Steckverschraubung dosiert.

Er ist für einen maximalen Betriebsdruck von 9 bar (130,5 psi) geeignet. Auch für Vakuumanwendungen bei einem Druck von -1 bar (-14,5 psi) geeignet. Er verfügt über NBR-Dichtungen, die ihn für Anwendungen in einem Temperaturbereich von 0 bis 60°C (32 bis 140 °F) geeignet machen (kein Einfrieren).

Pros

• Geeignet für Vakuumanwendungen
• Ausgestattet mit einfach anzuschließenden Steckanschlüssen

Nachteile

• Staub kann das pneumatische System beschädigen, wenn das Vakuum ohne Filter auf der Einlassseite angelegt wird

CVC-Reihe

Die CVC-Serie umfasst gerade, federbelastete Rückschlagventile, die den Luftstrom in eine Richtung lenken. Diese Ventile haben einen Steckanschluss auf der einen Seite und einen Anschluss mit Außengewinde auf der anderen Seite. Die Größen der Steckanschlüsse reichen von 4 bis 12 mm, die der Gewindeanschlüsse von M5x0,8 bis M6x1 und auch von R1/8 bis R1/2 Zoll. Der maximale Betriebsdruck liegt bei 9 bar, auch für Vakuumanwendungen bei einem Mindestdruck von -1 bar geeignet. Diese Ventile haben einen Öffnungsdruck von 0,1 bar. Die Rückschlagventile haben eine NBR-Dichtung und eignen sich daher für einen Temperaturbereich von 0 bis 60°C (kein Einfrieren). Diese Ventile haben einen Steckanschluss auf der einen Seite und einen Anschluss mit Außengewinde auf der anderen Seite. Die Größen der Steckanschlüsse reichen von 4 bis 12 mm, die der Gewindeanschlüsse von M5x0,8 bis M6x1 und auch von R1/8 bis R1/2 Zoll. Der maximale Betriebsdruck liegt bei 9 bar, auch für Vakuumanwendungen bei einem Mindestdruck von -1 bar geeignet. Diese Ventile haben einen Öffnungsdruck von 0,1 bar. Die Rückschlagventile haben eine NBR-Dichtung und eignen sich daher für einen Temperaturbereich von 0 bis 60°C (kein Einfrieren).
