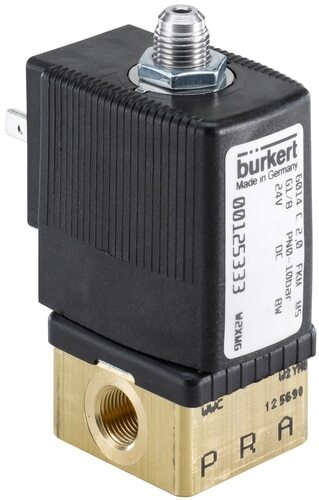

Magnetventil 3/2-Wege 32x32 mm SFB Flansch Universal Edelstahl FKM 0-1.6bar/23psi 24VDC 6014 20051447
Burkert 3/2-Wege-Magnetventil (Typ 6014) mit 32x32 mm SFB-Flansch und einer 24 V DC-Spule. Das Ventil verbindet einen gemeinsamen Anschluss mit einem der beiden anderen Anschlüsse, je nachdem, ob die Spule erregt ist. Der Druck kann auf alle Anschlüsse ausgeübt werden. Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für maximale Medientemperaturen von 100 °C (212 °F) und einen Druckbereich von 0 - 1,6 bar (23 psi). Gehäuse aus rostfreiem Stahl mit FKM-Dichtung und einer 2 mm großen Blende. Der Kv-Wert beträgt 0,11 m3/h (1,83 l/min bei dp = 1 bar Wasser).
Anmerkung: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €189.20
- Regulärer Preis
- €158.99
Beschreibung
Es handelt sich um ein direktwirkendes 3/2-Wege-Magnetventil von Burkert mit 32x32 mm SFB-Flansch und einer 24 V DC-Spule. Das Ventil hat ein Edelstahlgehäuse mit FKM-Dichtung und einer Öffnungsweite von 2 mm. SFB ist ein Burkert-spezifisches Flanschdesign, das die kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Die Schaltfunktion des Magnetventils ist universell. Das 3-Wege-Ventil verbindet einen gemeinsamen Anschluss mit einem der beiden anderen Anschlüsse, je nachdem, ob die Spule erregt ist. Bei dieser Version kann der Druck an allen Anschlüssen angelegt werden. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 1,6 bar (23 psi) und eine maximale Temperatur von 100 °C (212 °F). Das Ventil hat einen Kv-Wert von 0,11 m3/h, dies entspricht einer Durchflussmenge von 2 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65. Diese Version wird als "Analysis Version" bezeichnet und ist für extrem reine gasförmige Medien konzipiert. Während des Produktionsprozesses wurden alle internen Ventilteile sehr gründlich gereinigt. Damit soll sichergestellt werden, dass die Medien unter keinen Umständen kontaminiert werden.
Profis
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Analyseversion mit höherer Reinheit und Dichtheit
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Kompakte Ventilkonstruktion
- Die SFB-Flanschausführung ermöglicht die kompakte Montage mehrerer Ventile auf einem Verteiler
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie
Das Bürkert-Ventil 6014 ist ein kompaktes, direktwirkendes Plunger-Ventil, das dank seines verschweißten Stopfens und Plunger-Führungsrohrs eine ausgezeichnete Dichtheit und Druckbeständigkeit bietet. Dieses Ventil eignet sich für eine Vielzahl von Anwendungen und ist mit verschiedenen Dichtungsmaterialien erhältlich. Die optionale Bürkert-Sonderflanschausführung (SFB) ermöglicht eine effiziente Verteileranordnung mit diesem Ventil. Dieses Ventil verfügt über ein schwingungsfestes, verschraubtes Spulensystem, und sein Banjo-Gewindeanschluss ermöglicht den direkten Anschluss an Pneumatikventile. Es sind explosionsgeschützte Versionen des Ventils erhältlich, und eine energiesparende Version mit Kick- und Drop-Spulen kann dazu beitragen, den Stromverbrauch während des Betriebs zu reduzieren. Die Ventile haben einen Öffnungsdurchmesser von bis zu DN 2,5.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
