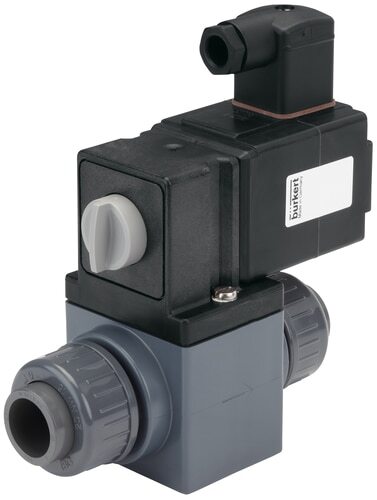

Magnetventil 3/2-Wege G1/2'' Umlenkung PVC FKM 0-1bar/15psi 24VDC Vakuum 0131 20029711
Hinweis: Dieses Produkt ist abgekündigt
Burkert 3/2-Wege-Magnetventil (Typ 0131) mit G 1/2-Zoll-Gewinde und einer 24-V-DC-Spule. Der Eingangsanschluss des Ventils schaltet zwischen den beiden Ausgangsanschlüssen um, je nachdem, ob das Ventil erregt ist oder nicht. Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 50 °C (122 °F) und einen Druckbereich von 0 - 1 bar (15 psi). Gehäuse aus PVC mit FKM-Dichtung und einer 10-mm-Öffnung. Der Kv-Wert beträgt 2 m3/h (33,34 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion. Geeignet für Vakuum.
Anmerkung: DIN-Stecker ist im Lieferumfang enthalten.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dies ist ein direkt arbeitendes 3/2-Wege-Magnetventil von Burkert mit G 1/2-Zoll-Gewinde und einer 24-V-DC-Spule. Das Ventil hat ein PVC-Gehäuse mit FKM-Dichtung und einer Nennweite von 10 mm. Die Kreislauffunktion des Magnetventils ist die Verzweigung. Der Eingangsanschluss des Ventils schaltet zwischen den beiden Ausgangsanschlüssen um, je nachdem, ob das Ventil erregt ist oder nicht. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 1 bar (15 psi) und eine maximale Temperatur von 50 °C (122 °F). Das Ventil hat einen Kv-Wert von 2 m3/h, dies entspricht einer Durchflussmenge von 33 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 2, d. h. 2 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das PVC-Gehäuse ist stabil und leicht und beständig gegen viele Chemikalien, Säuren und Laugen. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Geeignet für Vakuumanwendungen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Geeignet für Vakuumanwendungen
- Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
- Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie
Das Bürkert-Ventil 0131 ist ein direktwirkendes Kipphebelventil. Das Gehäuse kann aus PVC, Messing oder PVDF hergestellt werden. Das Ventil ist in Größen mit Durchmessern bis zu DN 25 erhältlich und kann je nach Ausführung von 0 bis 3 bar arbeiten. Dank der Membrantrennung zwischen Antrieb und Fluidkörper können auch aggressive Medien wie Säuren und Laugen sicher geregelt werden. DC-Varianten bieten Energieeffizienz, was zu einer längeren Lebensdauer beitragen kann. Das Ventil ist mit einem vibrationsfesten Spulensystem ausgestattet. Ein elektrisches Stellungsrückmeldesystem bestimmt den Zustand des Ventils.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
