Magnetventil 3/2-Wege G1/2'' Umlenkung Messing EPDM 0-0,5bar/7psi 24VAC/DC 0131 345890

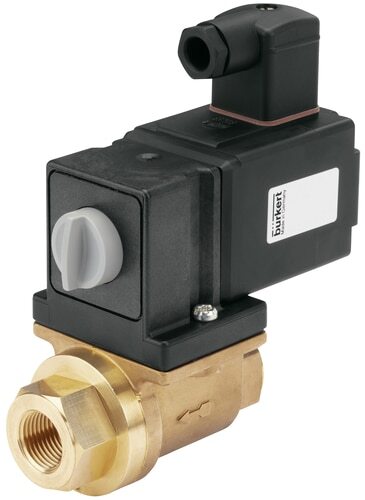

Burkert 3/2-Wege-Magnetventil (Typ 0131) mit G 1/2 Zoll Gewinde und einer 24 V AC/DC Spule. Der Eingangsanschluss des Ventils schaltet zwischen den beiden Ausgangsanschlüssen um, je nachdem, ob das Ventil erregt ist oder nicht. Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von 0 - 0,5 bar (7 psi). Gehäuse aus Messing mit EPDM-Dichtung und einer 15-mm-Öffnung. Der Kv-Wert beträgt 4 m3/h (66,68 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion.
Anmerkung: DIN-Stecker ist im Lieferumfang enthalten.
- Regulärer Preis
- €654,49
- Regulärer Preis
- €549,99
Beschreibung
Dies ist ein direkt arbeitendes 3/2-Wege-Magnetventil von Burkert mit G 1/2-Zoll-Gewinde und einer 24-V-AC/DC-Spule. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und einer Nennweite von 15 mm. Die Kreislauffunktion des Magnetventils ist die Verzweigung. Der Eingangsanschluss des Ventils schaltet zwischen den beiden Ausgangsanschlüssen um, je nachdem, ob das Ventil erregt ist oder nicht. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 0,5 bar (7 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 4 m3/h, dies entspricht einer Durchflussmenge von 67 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 5, d. h. 5 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65. Das Ventil ist mit einer "Kick-and-Drop"-Funktion ausgestattet, die einen hohen Einschaltstrom zum Schalten des Ventils liefert und dann auf einen niedrigen Haltestrom reduziert, um das Ventil in Position zu halten. Dies führt zu einer erheblichen Senkung des Stromverbrauchs.
Profis
- Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
- Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
- Die Peak-and-Hold-Elektronik ermöglicht einen niedrigen Energieverbrauch, indem sie einen hohen Strom zum Öffnen des Ventils liefert, der dann auf einen niedrigen Haltestrom abfällt
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile
- EPDM ist nicht für Öle und Fette geeignet
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie
Das Bürkert-Ventil 0131 ist ein direktwirkendes Kipphebelventil. Das Gehäuse kann aus PVC, Messing oder PVDF hergestellt werden. Das Ventil ist in Größen mit Durchmessern bis zu DN 25 erhältlich und kann je nach Ausführung von 0 bis 3 bar arbeiten. Dank der Membrantrennung zwischen Antrieb und Fluidkörper können auch aggressive Medien wie Säuren und Laugen sicher geregelt werden. DC-Varianten bieten Energieeffizienz, was zu einer längeren Lebensdauer beitragen kann. Das Ventil ist mit einem vibrationsfesten Spulensystem ausgestattet. Ein elektrisches Stellungsrückmeldesystem bestimmt den Zustand des Ventils.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
