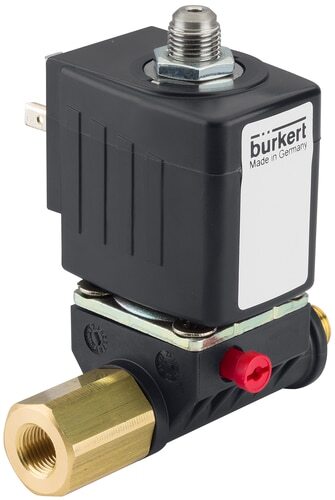

Magnetventil 3/2-Wege G1/4'' Stecker/Buchse - Banjo NC PPS FKM 0-6bar/87psi 24VDC 6014 20001822
Burkert 3/2-Wege-Magnetventil (Typ 6014) mit G 1/4 Zoll Außen-/Innengewinde und Banjo-Anschluss und einer 24 V DC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für maximale Medientemperaturen von 100 °C (212 °F) und einen Druckbereich von 0 - 6 bar (87 psi). Gehäuse aus PPS mit FKM-Dichtung und einer 2 mm großen Blende. Der Kv-Wert beträgt 0,086 m3/h (1,43 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion.
Anmerkung: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €129.70
- Regulärer Preis
- €108.99
Beschreibung
Es handelt sich um ein direktwirkendes 3/2-Wege-Magnetventil von Burkert mit G 1/4-Zoll-Außen-/Innengewinde und Banjo-Anschluss sowie einer 24-V-DC-Spule. Der Banjo-Anschluss mit Hohlschraube ist die ideale Lösung für den direkten Anschluss an einen pneumatischen Antrieb. Das Ventil hat ein PPS-Gehäuse mit FKM-Dichtung und eine Öffnungsweite von 2 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Wenn das Ventil geschlossen ist, wird der Ausgangsanschluss mit einem dritten Abluftanschluss verbunden. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 6 bar (87 psi) und eine maximale Temperatur von 100 °C (212 °F). Das Ventil hat einen Kv-Wert von 0,086 m3/h, dies entspricht einer Durchflussmenge von 1 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Der Banjo-Gewindeanschluss ermöglicht die direkte Montage von Pneumatikventilen
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Kompakte Ventilkonstruktion
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie:
Das Bürkert-Ventil 6014 ist ein kompaktes, direktwirkendes Plunger-Ventil, das dank seines verschweißten Stopfens und Plunger-Führungsrohrs eine ausgezeichnete Dichtheit und Druckbeständigkeit bietet. Dieses Ventil eignet sich für eine Vielzahl von Anwendungen und ist mit verschiedenen Dichtungsmaterialien erhältlich. Die optionale Bürkert-Sonderflanschausführung (SFB) ermöglicht eine effiziente Verteileranordnung mit diesem Ventil. Dieses Ventil verfügt über ein schwingungsfestes, verschraubtes Spulensystem, und sein Banjo-Gewindeanschluss ermöglicht den direkten Anschluss an Pneumatikventile. Es sind explosionsgeschützte Versionen des Ventils erhältlich, und eine energiesparende Version mit Kick- und Drop-Spulen kann dazu beitragen, den Stromverbrauch während des Betriebs zu reduzieren. Die Ventile haben einen Öffnungsdurchmesser von bis zu DN 2,5.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
