Magnetventil 3/2-Wege NPT 1/4'' NC Edelstahl FKM 0-12bar/174psi 24VAC/DC ATEX 0330 20028785

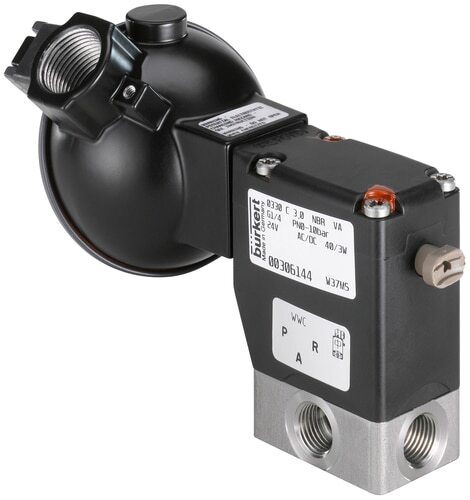

Burkert 3/2-Wege-Magnetventil (Typ 0330) mit 1/4 Zoll NPT-Gewinde und einer 24 V AC/DC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von 0 - 12 bar (174 psi). Gehäuse aus rostfreiem Stahl mit FKM-Dichtung und einer 2 mm großen Blende. Der Kv-Wert beträgt 0,11 m3/h (1,83 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion. Dieses Magnetventil ist ATEX, IECEx und UL zertifiziert.
Anmerkung: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €621,17
- Regulärer Preis
- €521,99
Beschreibung
Dies ist ein direkt arbeitendes 3/2-Wege-Magnetventil von Burkert mit 1/4 Zoll NPT-Gewinde und einer 24 V AC/DC-Spule. Das Ventil hat ein Edelstahlgehäuse mit FKM-Dichtung und einer Öffnungsweite von 2 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Wenn das Ventil geschlossen ist, wird der Ausgangsanschluss mit einem dritten Abluftanschluss verbunden. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 12 bar (174 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0,11 m3/h, dies entspricht einer Durchflussmenge von 2 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Dank der ATEX-, IECEx- und UL-Zertifizierung ist dieses Magnetventil für explosionsgefährdete Umgebungen geeignet. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- ATEX-zertifiziert
- Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
- Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie
Das Bürkert-Magnetventil Typ 0330 ist ein direktgesteuertes Magnetventil, d.h. zum Öffnen des Ventils ist keine Druckdifferenz erforderlich. Diese Konstruktion ist mediengetrennt, was eine vollständige Isolierung Ihrer Flüssigkeit von den Arbeitsteilen des Ventils ermöglicht. Diese Eigenschaft macht das Ventil zu einer guten Lösung für aggressive oder leicht verschmutzte Medien. Die Ventile können mit DN 2 bis DN 5 oder mit Flansch geliefert werden. Der Druckbereich hängt von der Spannung ab, beträgt aber maximal 16 bar. Das Ventil verfügt über eine wartungsfreie Schwenkanker-Konstruktion anstelle des üblichen linearen Translationskolbens. Das Ventil ist in den Schutzarten IP65 oder IP67 erhältlich. Das Ventil hat nur wenige bewegliche Teile, was eine lange Lebensdauer aufgrund des geringen Verschleißes der Ventilkomponenten ermöglicht. Die 2/2-Wege- und 3/2-Wege-Versionen sind für Anwendungen wie Mischen, Umleiten und universelle Richtung von Medien konzipiert. Die Ventile sind mit verschiedenen Gehäusematerialien wie Messing, Edelstahl, PP oder PVDF in Kombination mit verschiedenen Dichtungsmaterialien erhältlich. Schließlich gibt es Optionen für Positionsrückmeldung, bi-stabile und vakuumtaugliche Varianten sowie ATEX-explosionsgeschützte Versionen.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
