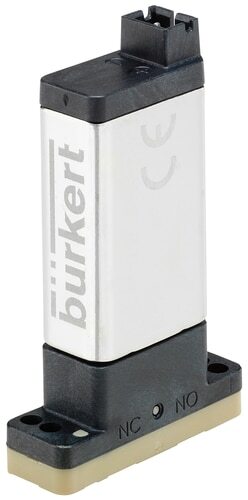

Magnetventil 9 x 26 mm SFB Flansch PEEK FFKM -1-2bar/-15-29psi 24VDC Bistabil 6724 355744

Es handelt sich um ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit 9 x 26 mm SFB-Flansch und einer 24 V DC-Spule. Das Ventil hat ein PEEK-Gehäuse mit FFKM-Dichtung und eine Öffnungsweite von 1,2 mm. SFB ist ein Burkert-spezifisches Flanschdesign, das die kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Dieses bi-stabile Magnetventil ist so konstruiert, dass es nach einem kurzen elektrischen Impuls von mindestens 50 ms die Position wechselt und in dieser Position bleibt. Ein Impuls mit umgekehrter Polarität ist erforderlich, um in die ursprüngliche Position zurückzuschalten. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von -1 - 2 bar (-15 - 29 psi) und eine maximale Temperatur von 40 °C (104 °F). Das Ventil hat einen Kv-Wert von 0,024 m3/h, dies entspricht einer Durchflussmenge von 0 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Die FFKM-Dichtung (perfluorierter Kautschuk) hat hervorragende chemische Eigenschaften, besser als FKM und ähnlich wie PTFE. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil benötigt einen elektrischen Impuls, um zwischen offenem und geschlossenem Zustand zu wechseln, anstatt eines kontinuierlichen Signals, was zu einem geringeren Energieverbrauch führt. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP10.

Profis

• Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
• Guter Schutz vor Umwelteinflüssen dank der Schutzart IP10
• Dieses bi-stabile Ventil schaltet die Position mit einem kleinen elektrischen Impuls und verbraucht sehr wenig Energie
• Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
• Kompakte Bauweise mit 8,9 mm Einbaubreite
• Die SFB-Flanschausführung ermöglicht die kompakte Montage mehrerer Ventile auf einem Verteiler

Nachteile

• Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden

Serie

Das Bürkert-Magnetventil Typ 6724 ist ein Magnetventil, das für die spezifischen Anforderungen von fluidischen Prozessen in verschiedenen Anwendungen entwickelt wurde. In Bereichen wie Medizintechnik, Druck und Pipettieren müssen Magnetventile klein und leicht sein und geräuschlos schalten können. Das Flüsterventil Typ 6724 ist aufgrund seiner kompakten Bauweise, der hohen chemischen Beständigkeit und des nahezu geräuschlosen Schaltvorgangs (weniger als 20 dB(A)) bei sehr geringem Stromverbrauch ideal für diese Anwendungen. Das Ventil ist aufgrund seines modularen Aufbaus und der verfügbaren Werkstoffvarianten sehr vielseitig einsetzbar. Darüber hinaus bietet es eine hohe Gegendruckdichtigkeit, eine hervorragende Reinigungsfähigkeit und eine 100%ige Einschaltdauer. Dieses Ventil wird in zwei Größen angeboten, DN 0,8 mm (für Vakuumdrücke bis zu 5 bar) und 1,2 mm (für Vakuumdrücke bis zu 3 bar).

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
