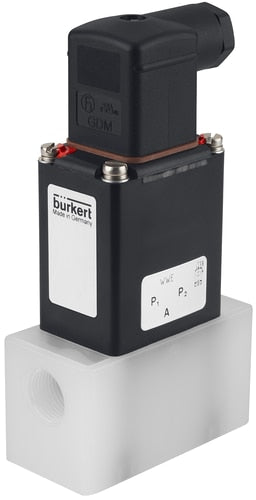

Magnetventil G3/8'' NO PVDF EPDM 0-4bar/58psi 24VAC/DC 0121 345609
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Burkert 2/2-Wege-Magnetventil (Typ 0121) mit G 3/8 Zoll Gewinde und einer 24 V AC/DC Spule. Die Schaltfunktion des Magnetventils ist normalerweise offen (Spannung = geschlossen). Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 70 °C (158 °F) und einen Druckbereich von 0 - 4 bar (58 psi). Gehäuse aus PVDF mit EPDM-Dichtung und einer 4 mm großen Blende. Der Kv-Wert beträgt 0,3 m3/h (5,0 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion.
Anmerkung: DIN-Stecker ist im Lieferumfang enthalten.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Dies ist ein direkt arbeitendes 2/2-Wege-Magnetventil von Burkert mit G 3/8-Zoll-Gewinde und einer 24-V-AC/DC-Spule. Das Ventil hat ein PVDF-Gehäuse mit EPDM-Dichtung und eine Öffnungsweite von 4 mm. Die Schaltfunktion des Magnetventils ist normalerweise offen, d. h. das Ventil schließt, wenn eine Spannung angelegt wird. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 4 bar (58 psi) und eine maximale Temperatur von 70 °C (158 °F). Das Ventil hat einen Kv-Wert von 0,3 m3/h, dies entspricht einer Durchflussmenge von 5 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) eignet sich für neutrale Flüssigkeiten und viele Chemikalien, ist aber wenig beständig gegen Öle und Fette. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
- Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie
Das Bürkert-Ventil Typ 0121 ist ein direktgesteuertes, mediengetrenntes Klappankerventil mit einem Gehäuse aus Edelstahl (316L), PTFE (Teflon), PVC (Polyvinylchlorid), PP (Polypropylen) oder PVDF (Polyvinylidenfluorid). Das Ventil ist in 3/2- und 2/2-Wege-Ausführung erhältlich. Als 3/2-Wege-Variante kann es als stromlos offenes, stromlos geschlossenes, Verteiler- oder Mischventil geliefert werden. Das Ventil kann mit einem Durchmesser von DN 2 bis DN 8 geliefert werden. Je nach Modell kann das Ventil bis zu 6 bar arbeiten. Alle 0121-Ventile sind mit einer Handbetätigung für die Inbetriebnahme und Prüfung ausgestattet. Es sind auch ATEX-zugelassene Versionen erhältlich.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
