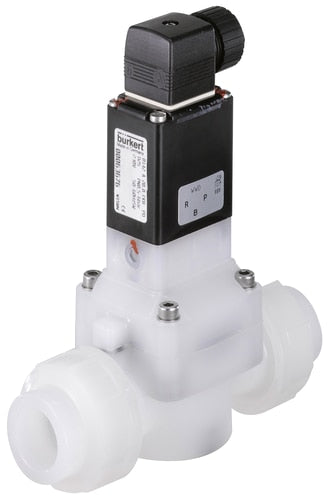

Magnetventil 31 mm verschweißte Hülsen NO PVDF FKM 0,5-6bar/7-87psi 120VAC 0142 345726

Es handelt sich um ein indirekt arbeitendes 2/2-Wege-Magnetventil von Burkert mit 31-mm-Schweißmuffen und einer 120-V-Wechselstromspule. Das Ventil hat ein PVDF-Gehäuse mit FKM-Dichtung und einer Nennweite von 25 mm. Die Schaltfunktion des Magnetventils ist normalerweise offen, d. h. das Ventil schließt, wenn eine Spannung angelegt wird. Die Funktion kann jedoch leicht zwischen NC und NO umgeschaltet werden, indem das Pilotventil auf der Oberseite um 180 Grad gedreht wird. Geeignet für einen Druck von 0,5 - 6 bar (7 - 87 psi) und eine maximale Temperatur von 70 °C (158 °F). Das Ventil hat einen Kv-Wert von 14 m3/h, dies entspricht einer Durchflussmenge von 233 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 16, d. h. 16 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Die FKM-Dichtung (Fluorkautschuk oder Viton) hat hervorragende chemische Eigenschaften und ist für die meisten Öle und Lösungsmittel geeignet, kann aber nicht mit heißem Wasser oder Dampf umgehen. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Profis

• Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
• Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
• Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
• Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
• Membrane zur Trennung von aggressiven und verunreinigten Medien

Nachteile

• Nicht geeignet für geringe Druckunterschiede (< 0,5 bar). Im Falle eines niedrigen Drucks oder eines Vakuums ist ein (halb-)direktes Magnetventil in Betracht zu ziehen.
• Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen

Serie

Das Bürkert-Ventil 0142 ist ein indirekt wirkendes Ventil mit einem Anschlussdurchmesser von DN 15 bis DN 50 mit übergangslos geklebten Muffen. Für die Funktion dieses indirekt arbeitenden Ventils ist ein Mindestdifferenzdruck von 0,5 bar erforderlich. Das Gehäuse ist standardmäßig aus PVC gefertigt. PVDF ist auf Anfrage erhältlich und für höhere Temperaturen als PVC geeignet. Die Standardoptionen für Dichtungsmaterialien sind EPDM und FKM. Die Trennung des Mediums von den Arbeitsteilen des Ventils macht es zu einer guten Lösung für aggressive oder leicht verschmutzte Medien. Das Ventil öffnet und schließt sich durch die Bewegung einer flexiblen Membran. Das 3/2-Wege-Vorsteuerventil kann durch Drehen des Hauptsitzes um 180 Grad leicht von stromlos geschlossener auf stromlos geöffnete Funktionsweise umgestellt werden. Alle 0142-Ventile werden mit einer Handnotbetätigung zur Inbetriebnahme und Prüfung geliefert. Eine elektrische Stellungsrückmeldung ist optional.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
