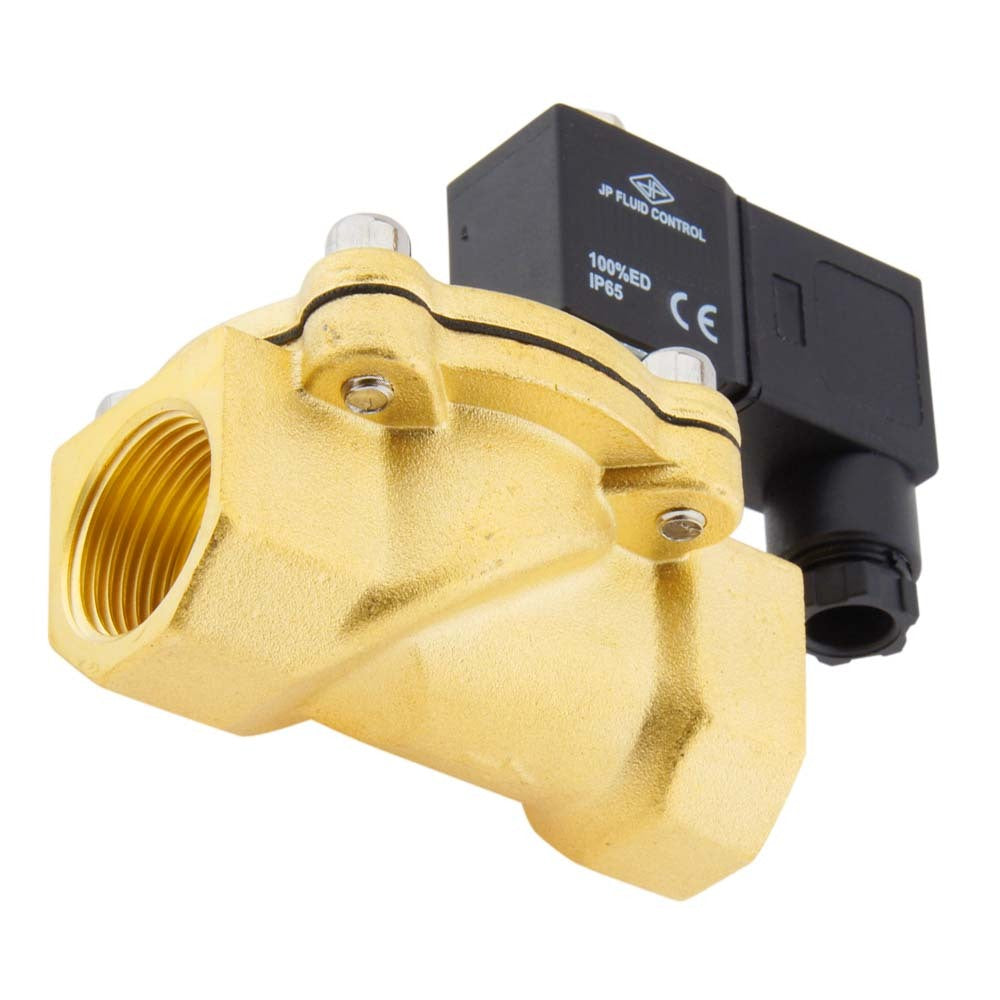

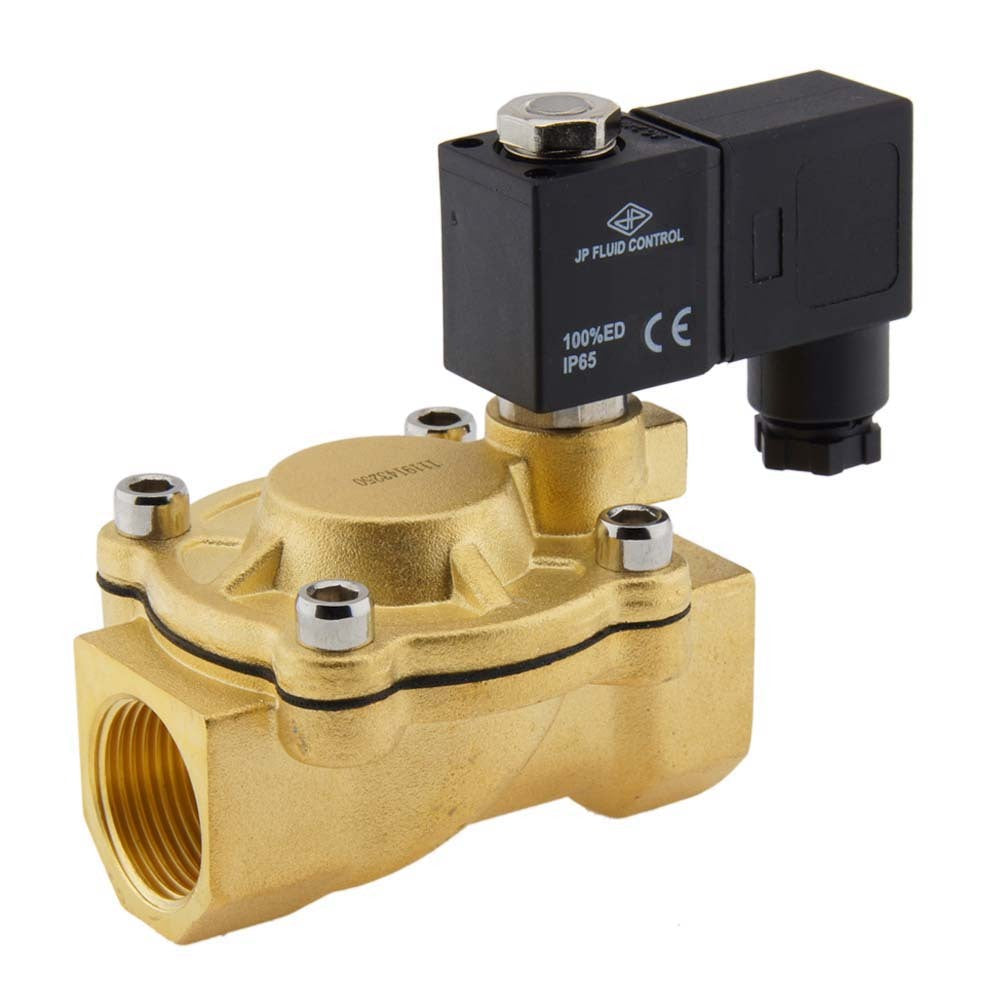

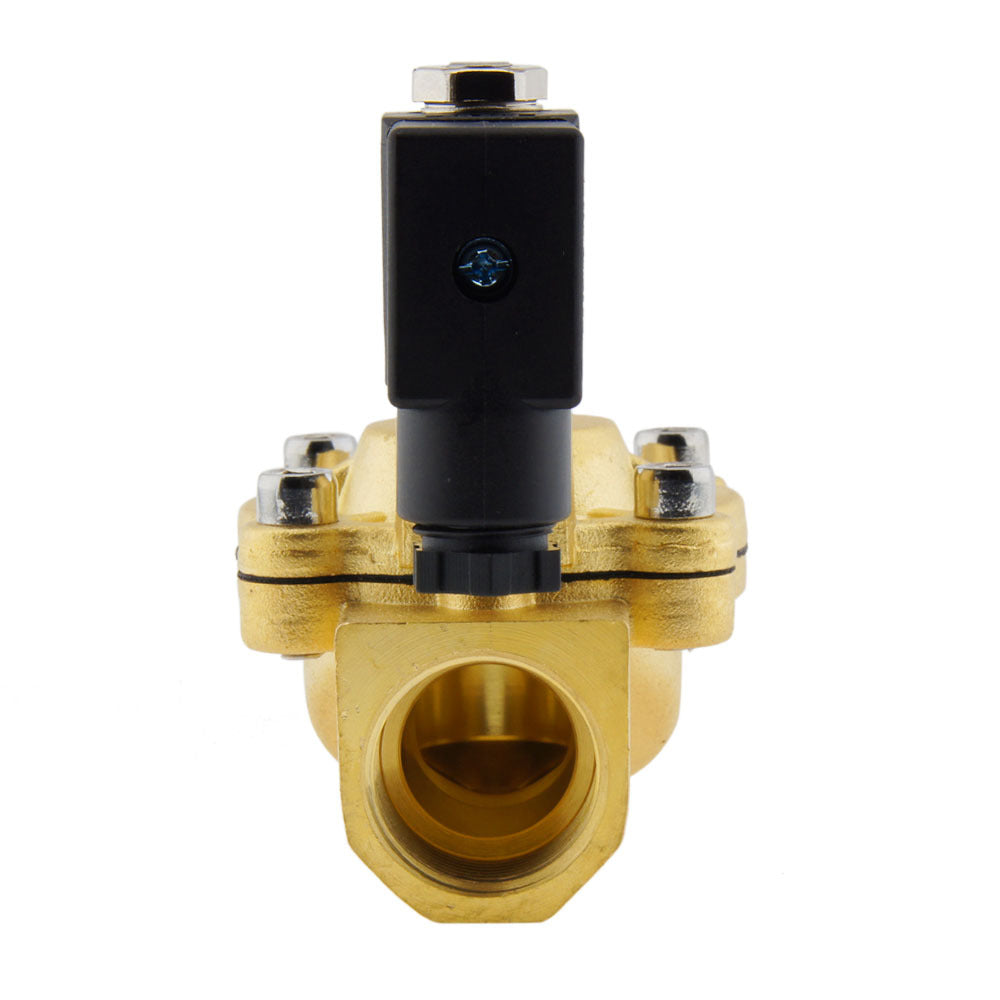

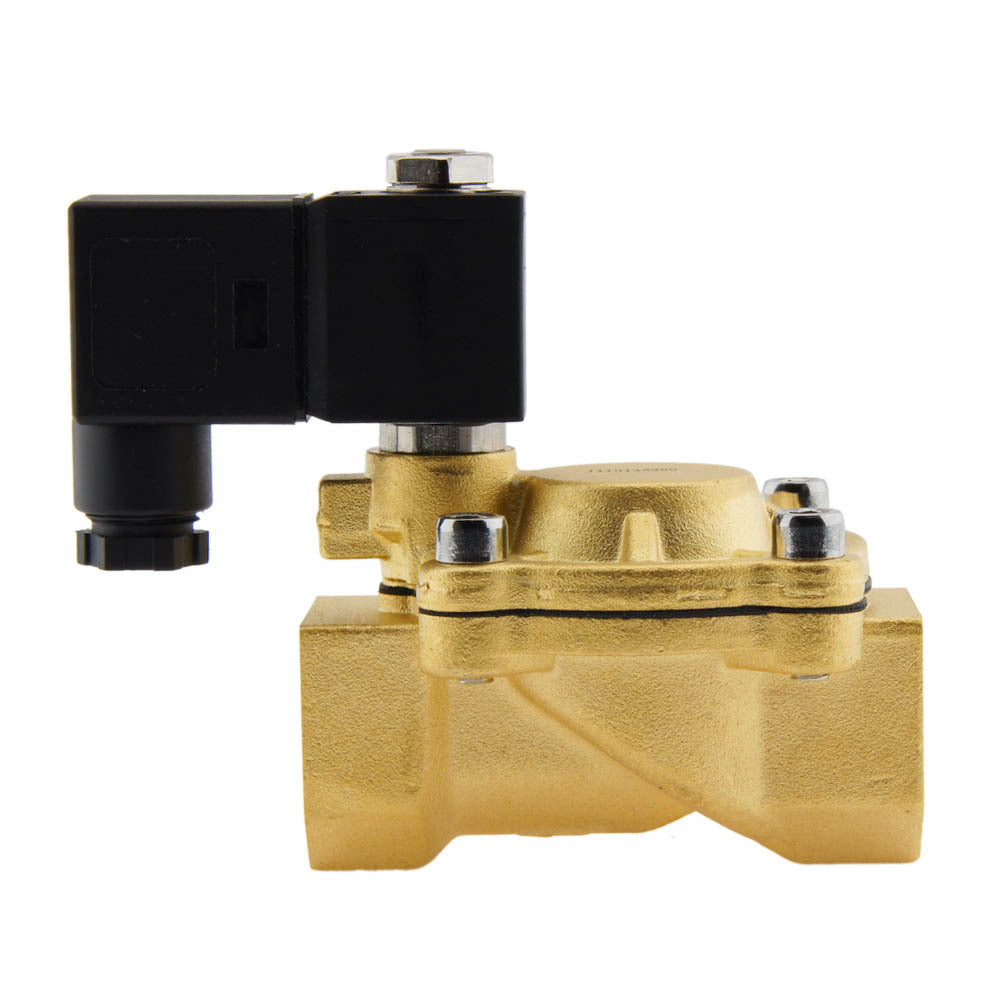

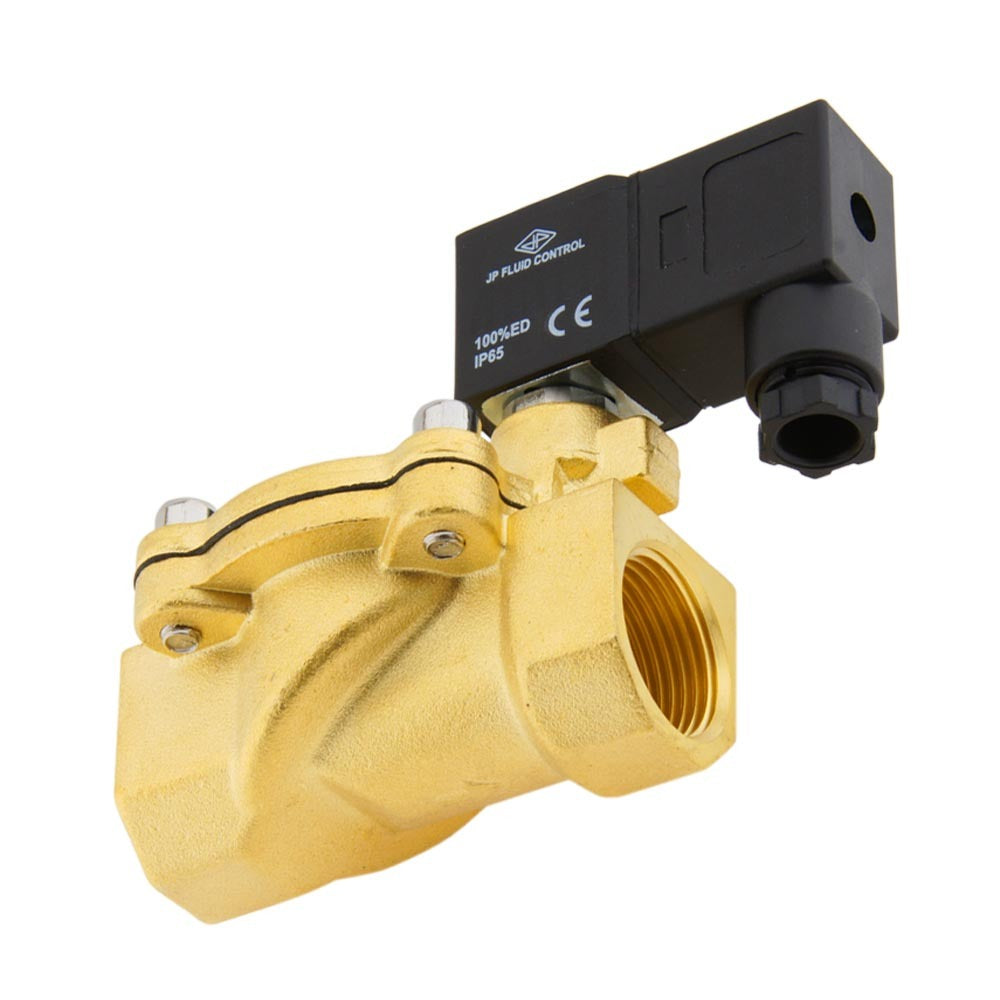

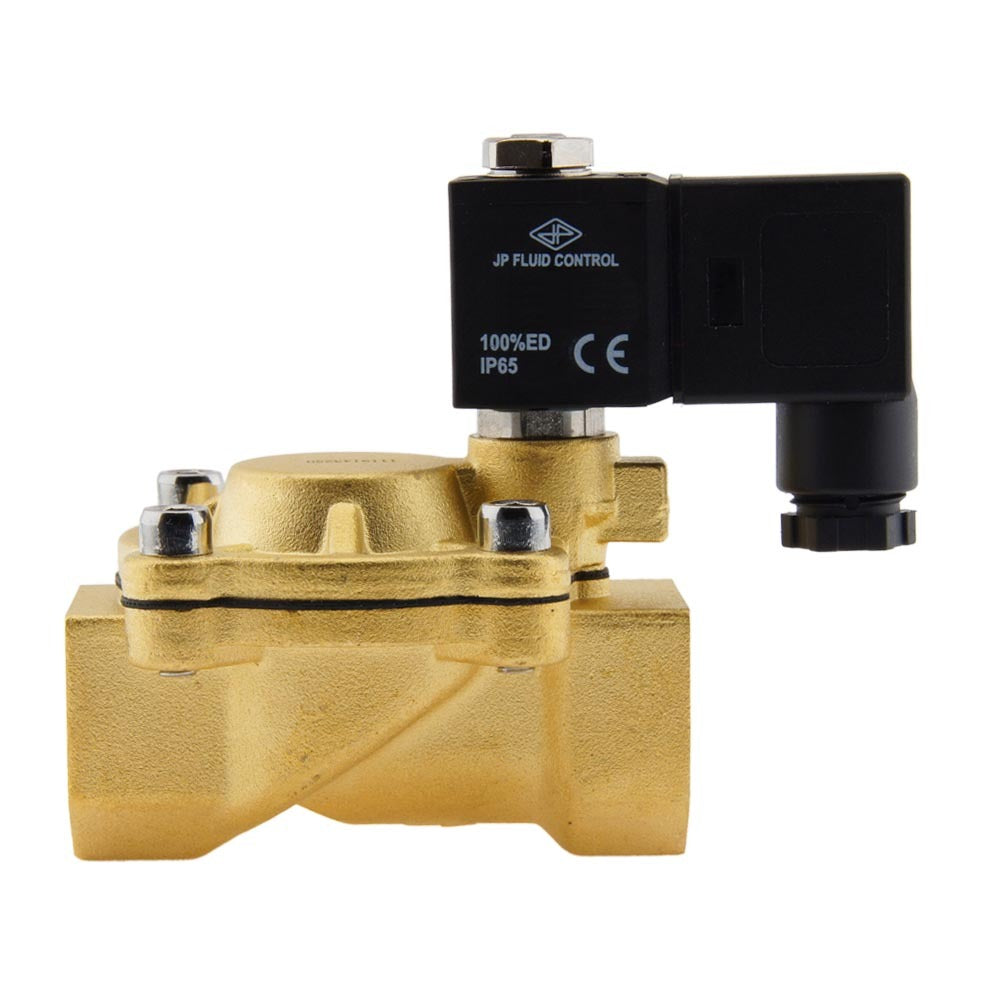

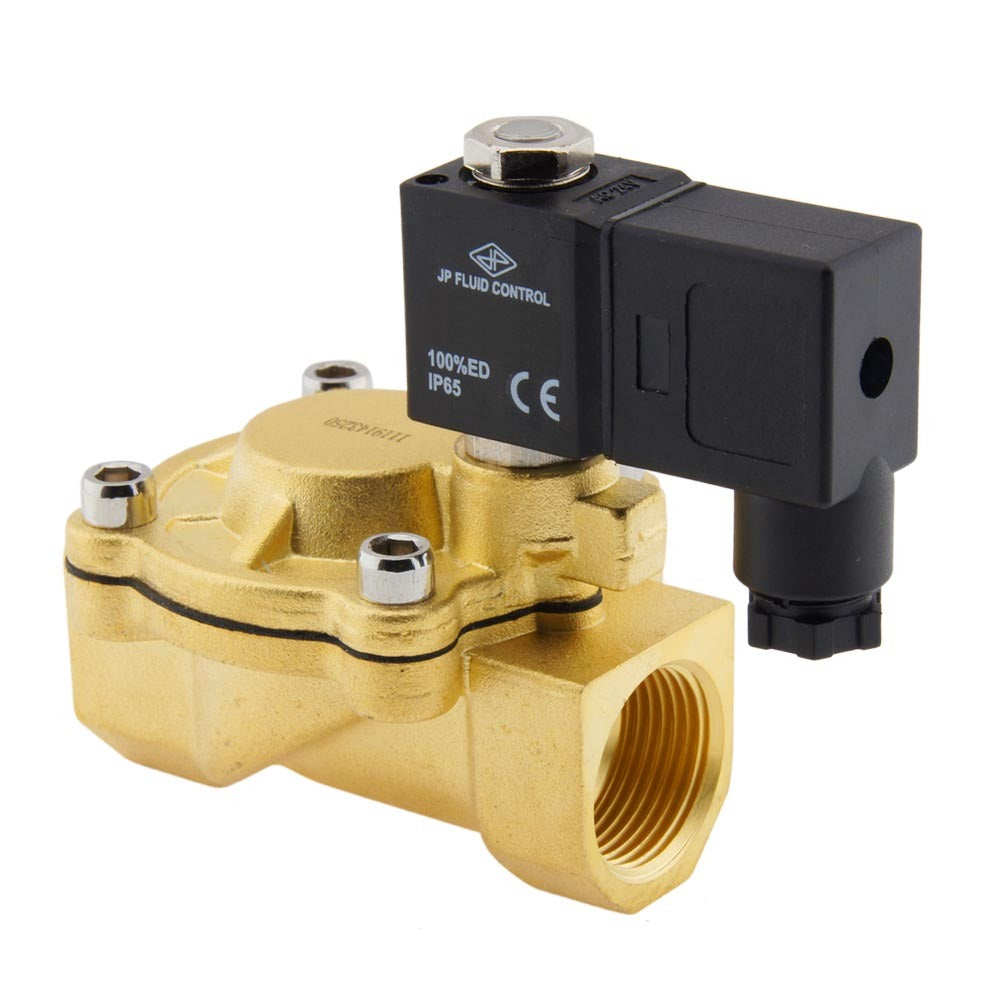

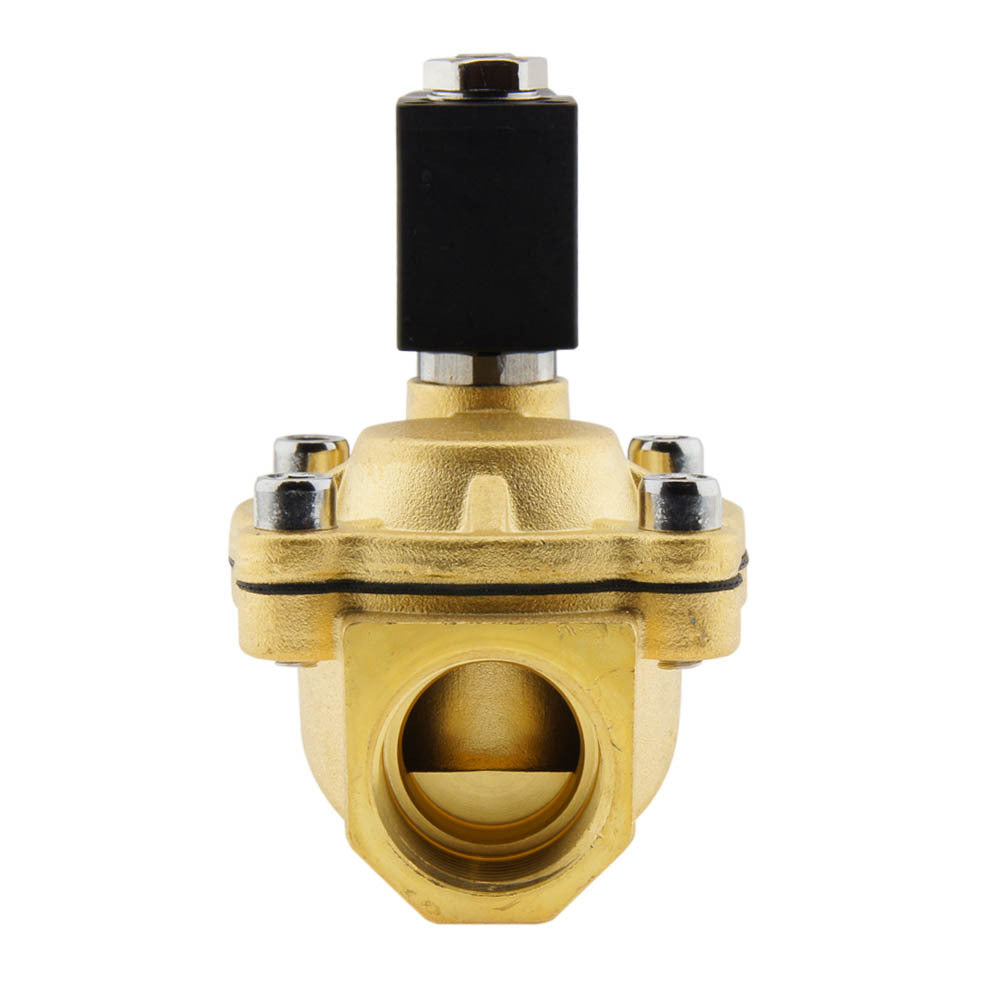

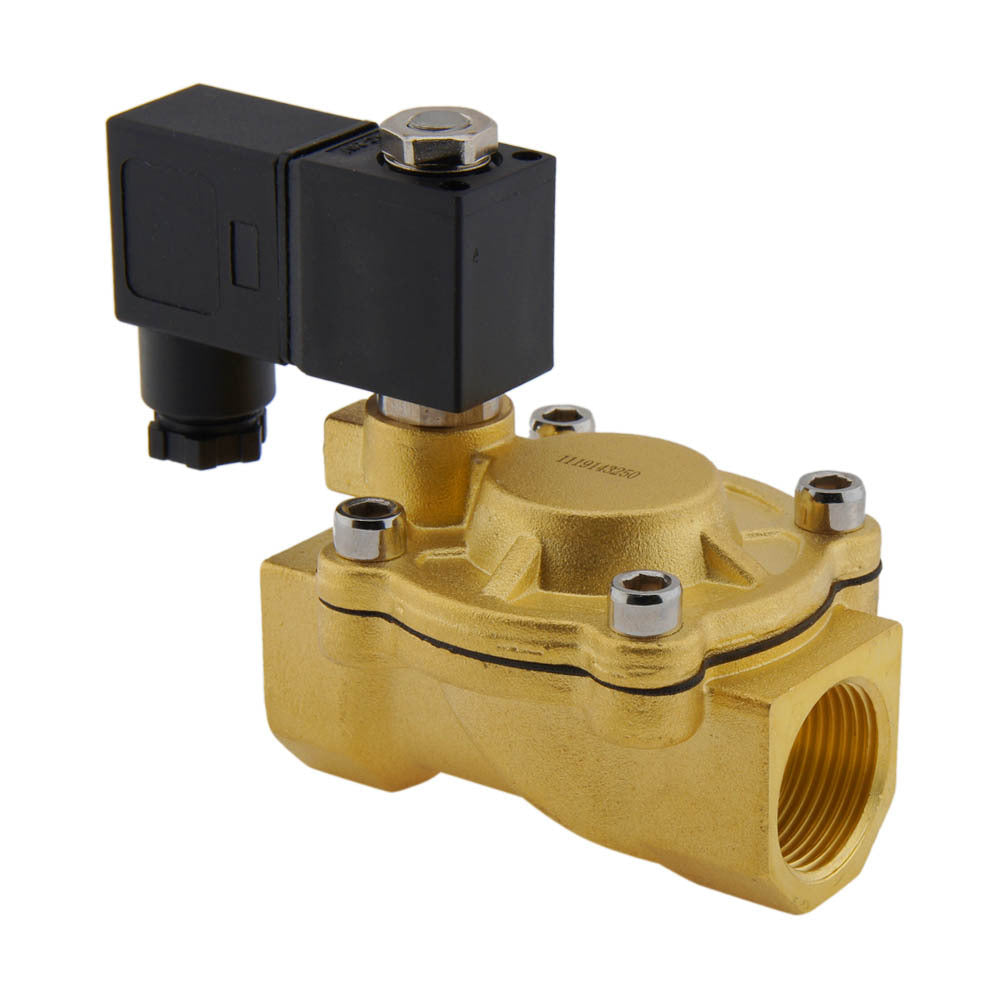

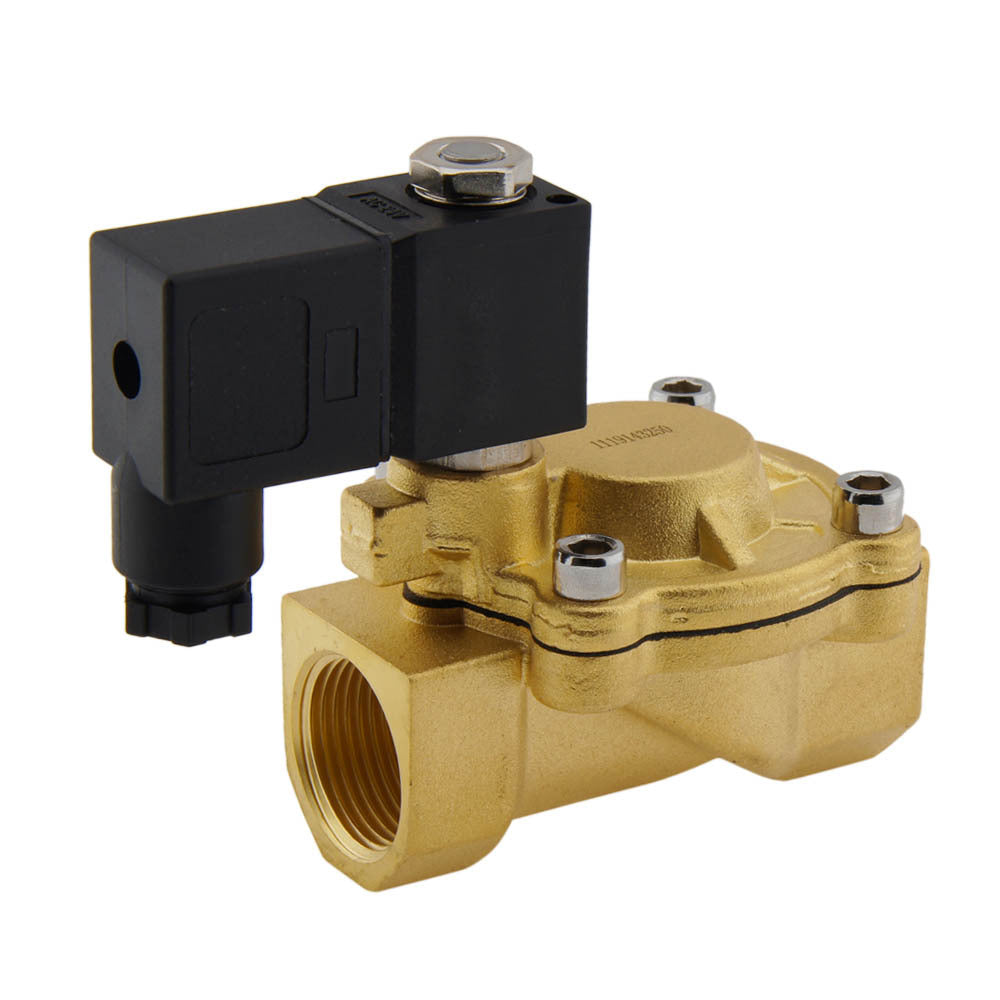

Magnetventil CM-IA 3/4'' Messing EPDM 0-16bar 120V AC
JP Fluid Control 2-Wege-Magnetventil (Typ CM-IA) mit G 3/4 Zoll Gewinde und einer 120 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und indirekt wirkend, so dass ein geringer Differenzdruck erforderlich ist. Geeignet für eine maximale Medientemperatur von 130° C (266 ° F) Druckbereich von 0,5 - 16 bar (7 - 232 psi). Gehäuse aus Messing mit EPDM-Dichtung und einer 20-mm-Öffnung. Der Kv-Wert beträgt 5,1 m3/h (85,02 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €62,46
- Regulärer Preis
- €52,49
Beschreibung
Dies ist ein indirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 3/4-Zoll-Gewinde und einer 120 V AC-Spule. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und eine Öffnungsweite von 20 mm (ca. 3/4 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0,5 - 16 bar (7 - 232 psi) und eine maximale Temperatur von 130° C (266° F) geeignet. Das Ventil hat einen Kv-Wert von 5,1 m3/h, was einer Durchflussmenge von 85,02 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 5,9, d. h. 5,9 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) ist für neutrale Flüssigkeiten und viele Chemikalien geeignet, hat aber eine schlechte Beständigkeit gegen Öle und Fette. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Kompakter und niedriger Energieverbrauch von 8 VA
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- Nicht geeignet für geringe Druckunterschiede (< 0,5 bar). Wenn Sie einen niedrigen Druck oder ein Vakuum haben, sollten Sie ein (halb)direktes Magnetventil oder einen anderen Ventiltyp wie ein elektrisches Kugelventil in Betracht ziehen.
- EPDM ist nicht für Öle und Fette geeignet
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
CM-IA-Reihe
Das CM-IA ist ein indirekt gesteuertes 2/2-Wege-Ventil und wurde speziell für Anlagen entwickelt, bei denen es auf Kompaktheit und Energieeffizienz ankommt. Die Ausgangsstellung ist normalerweise geschlossen. Die Magnetventile benötigen für den ordnungsgemäßen Betrieb eine Druckdifferenz von 0,5 bar. Die Rohranschlüsse sind 3/8, 1/2 (Blende 12 mm) oder 3/4 (Blende 20 mm). Das Gehäuse besteht aus Messing mit einer Dichtung aus NBR, EPDM oder FKM. Die CM-IA-Magnetventile sind mit allen Spulen der CS4-Reihe kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
