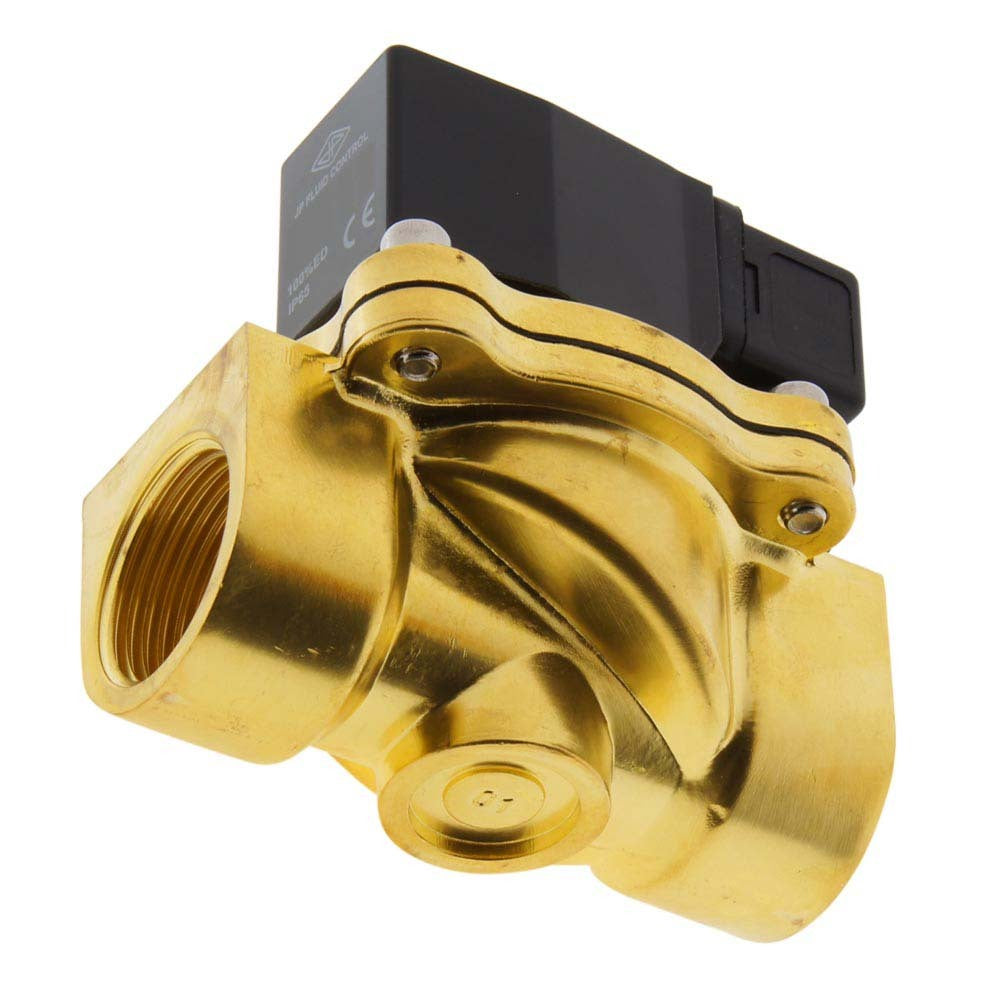

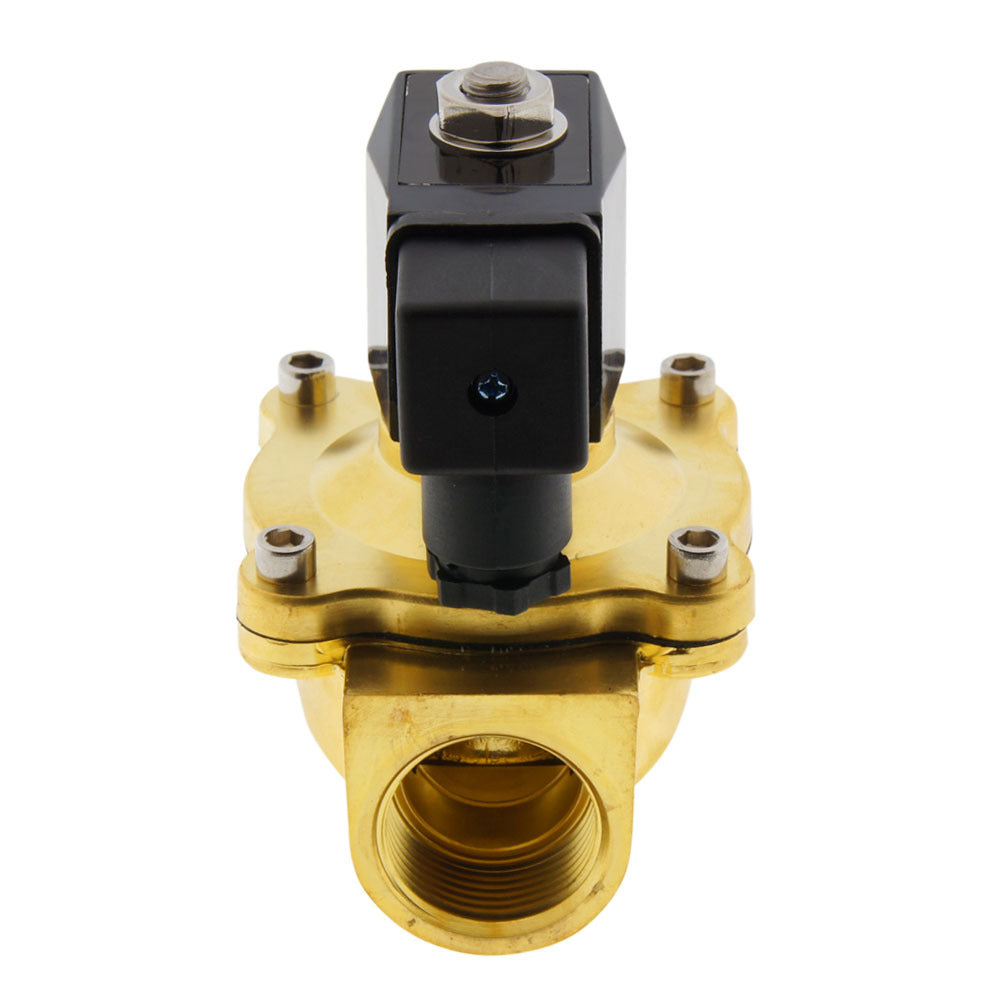

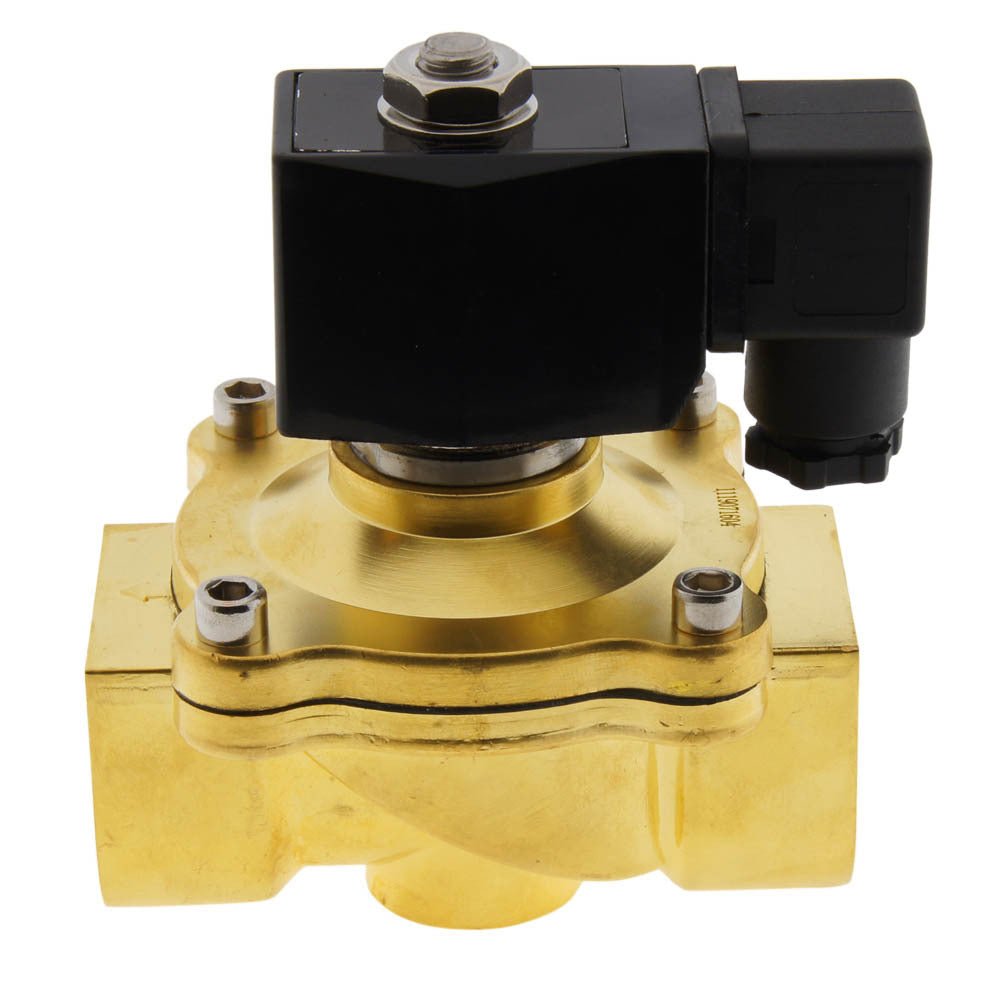

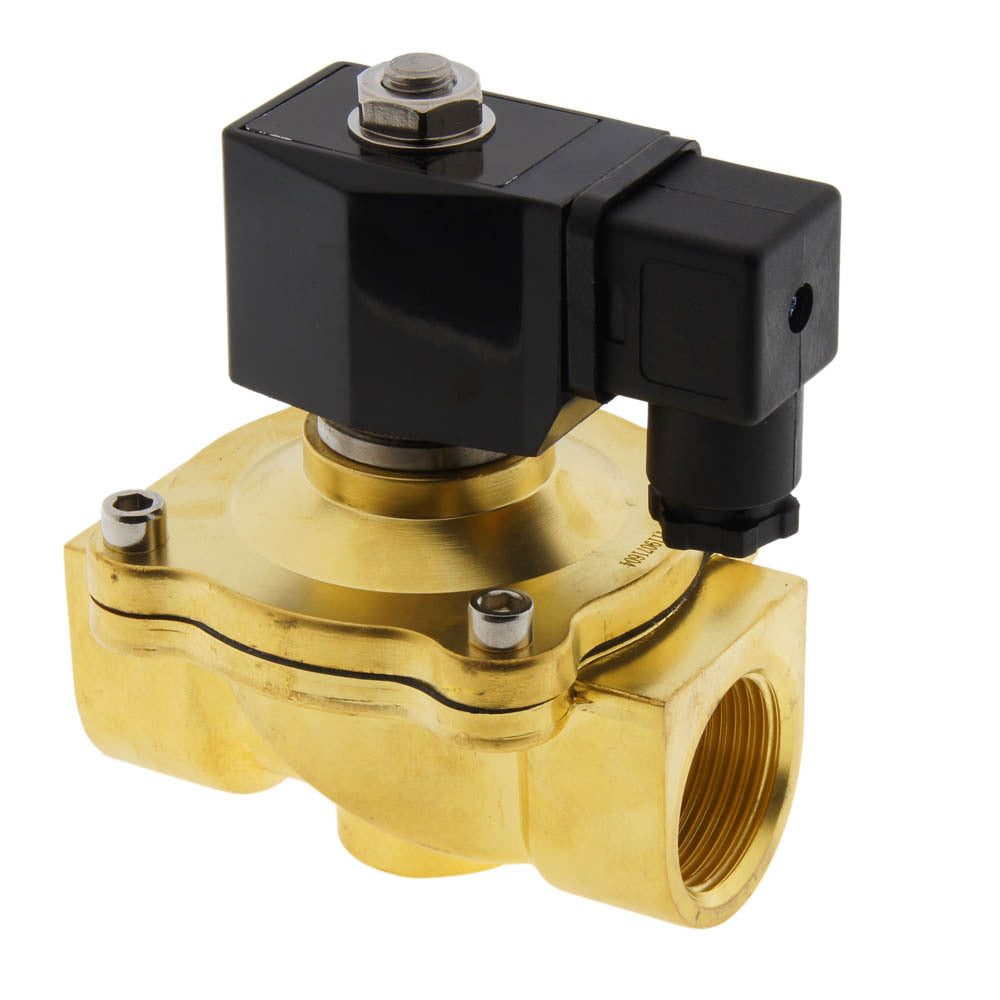

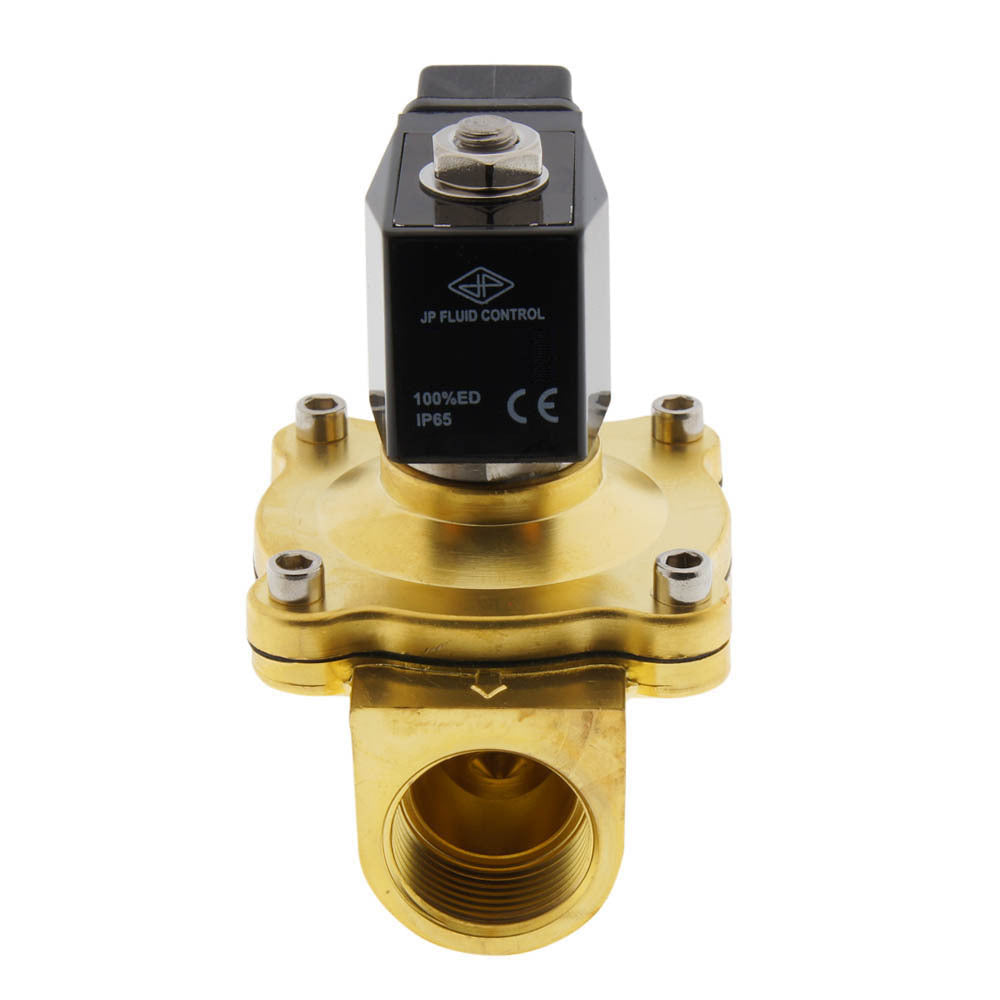

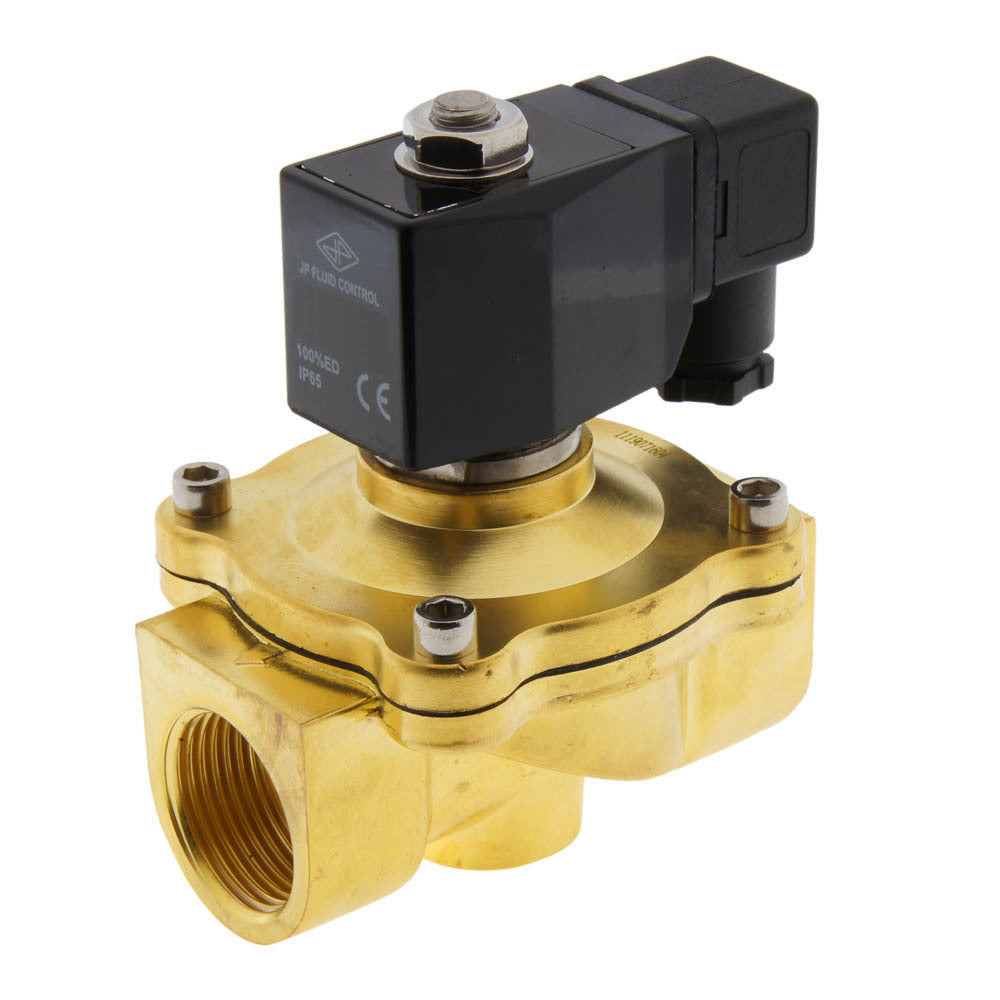

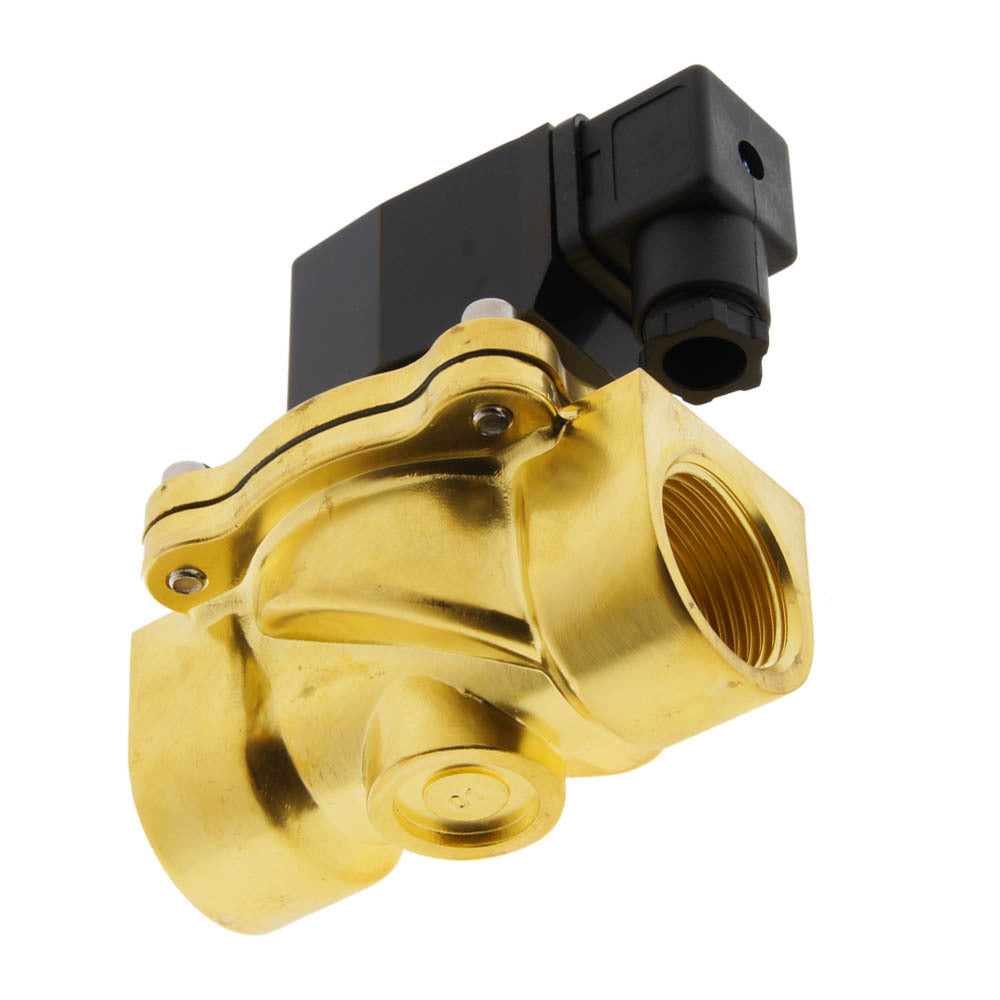

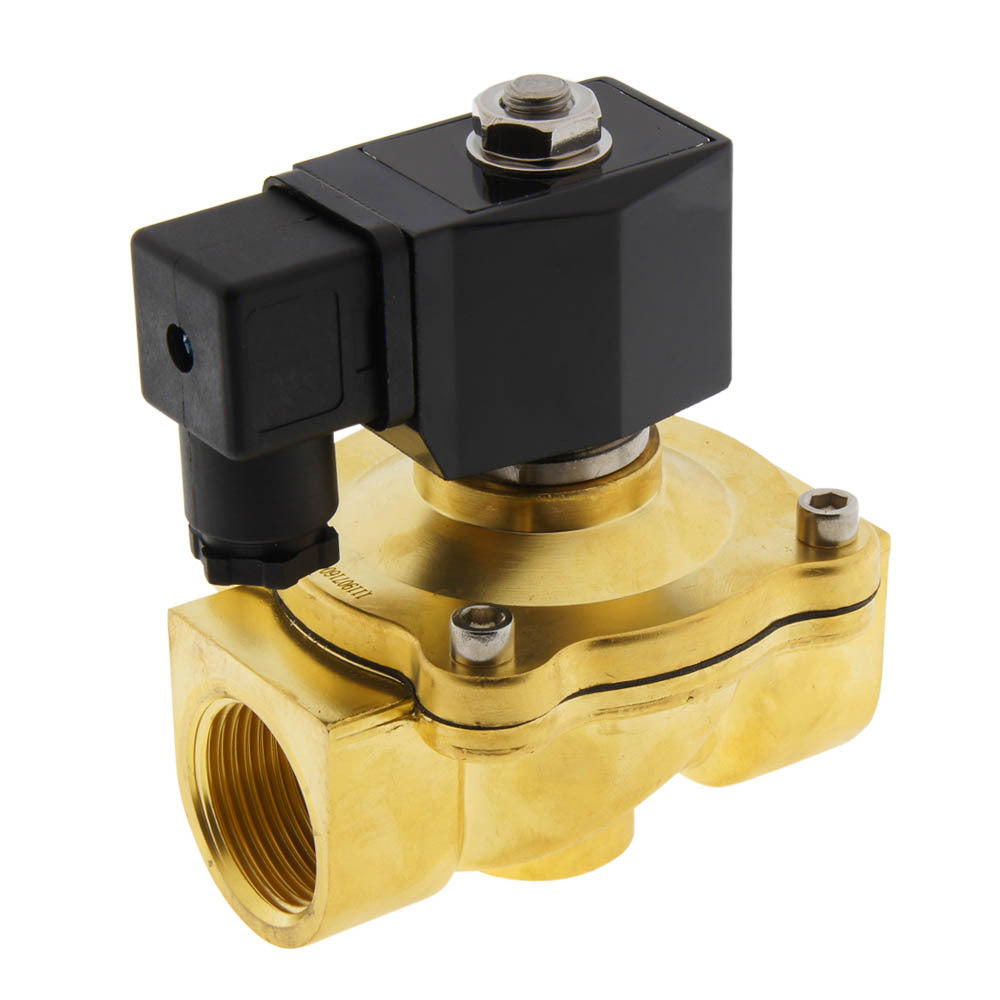

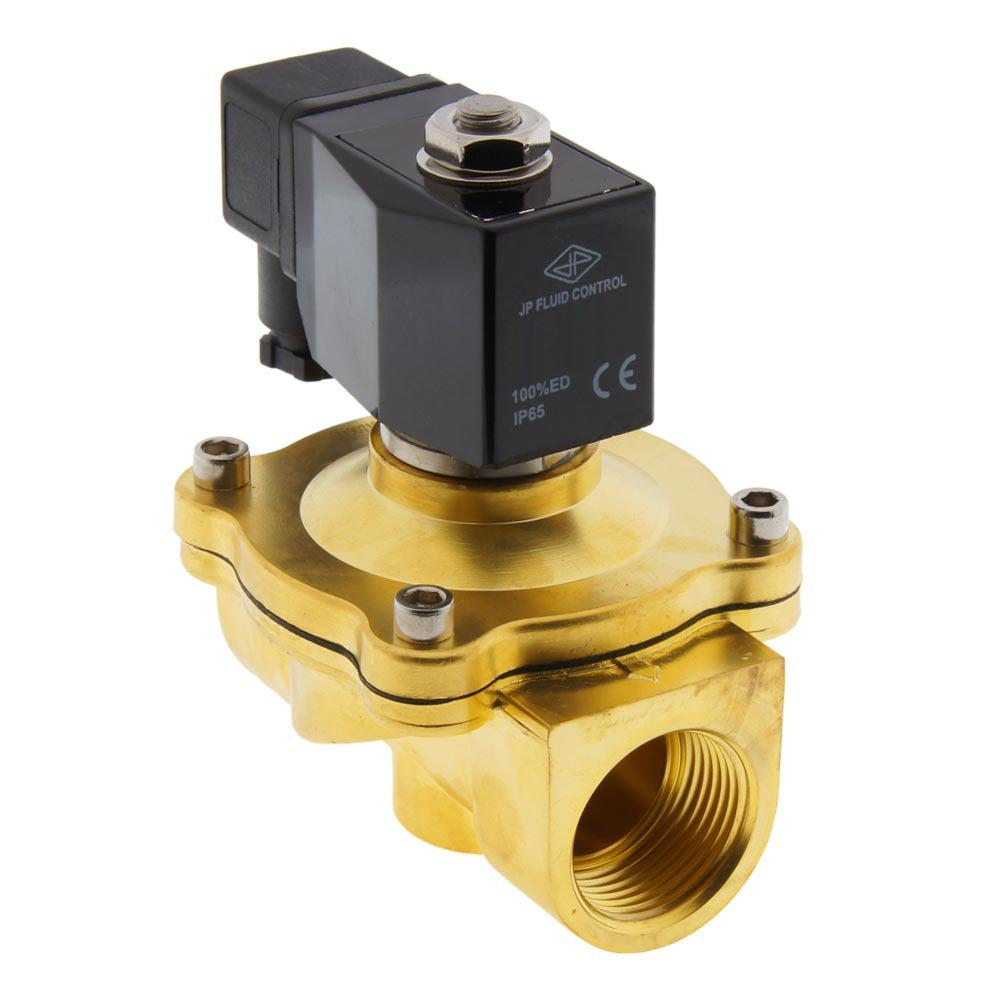

Magnetventil DF-SA 1'' Messing EPDM 0-6bar 24V DC
JP Fluid Control 2-Wege-Magnetventil (Typ DF-SA) mit G 1 Zoll Gewinde und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und halbdirekt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120° C (248 ° F) Druckbereich von 0 - 6 bar (0 - 87 psi). Gehäuse aus Messing mit EPDM-Dichtung und einer 25-mm-Öffnung. Der Kv-Wert beträgt 10,24 m3/h (170,7 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €110,79
- Regulärer Preis
- €93,10
Beschreibung
Dies ist ein halbdirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 1-Zoll-Gewinde und einer 24-V-DC-Spule. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und eine Öffnungsweite von 25 mm (ca. 1 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 6 bar (0 - 87 psi) und eine maximale Temperatur von 120° C (248° F) geeignet. Das Ventil hat einen Kv-Wert von 10,24 m3/h, was einer Durchflussmenge von 170,7 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 11,84, d. h. 11,84 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) ist für neutrale Flüssigkeiten und viele Chemikalien geeignet, hat aber eine schlechte Beständigkeit gegen Öle und Fette. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Halbdirektgesteuerte Ventile arbeiten ab 0 bar und eignen sich daher für Niederdruck- oder Schwerkraftsysteme, zirkulierende geschlossene Kreisläufe oder sogar Grobvakuum
- EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- EPDM ist nicht für Öle und Fette geeignet
- Wenn Ihre Druckdifferenz immer höher als 0,5 bar ist, könnte ein indirekt betätigtes Magnetventil eine Alternative mit besserer Energieeffizienz und niedrigeren Gesamtkosten sein
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe DF-SA
Das DF-SA ist ein halbdirektgesteuertes 2/2-Wege-Magnetventil (stromlos geschlossen). Das Ventil hat eine Öffnungsweite von 16 mm bis 25 mm. Die Baureihe DF-SA arbeitet ab 0 bar und ist für mittlere Durchflussmengen geeignet. Das Gehäuse ist in Messing oder Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die DF-SA-Magnetventile sind mit den Spulen der Serien CS2 (bis 1 Zoll) und CS8 (ab 1-1/4 Zoll) kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
