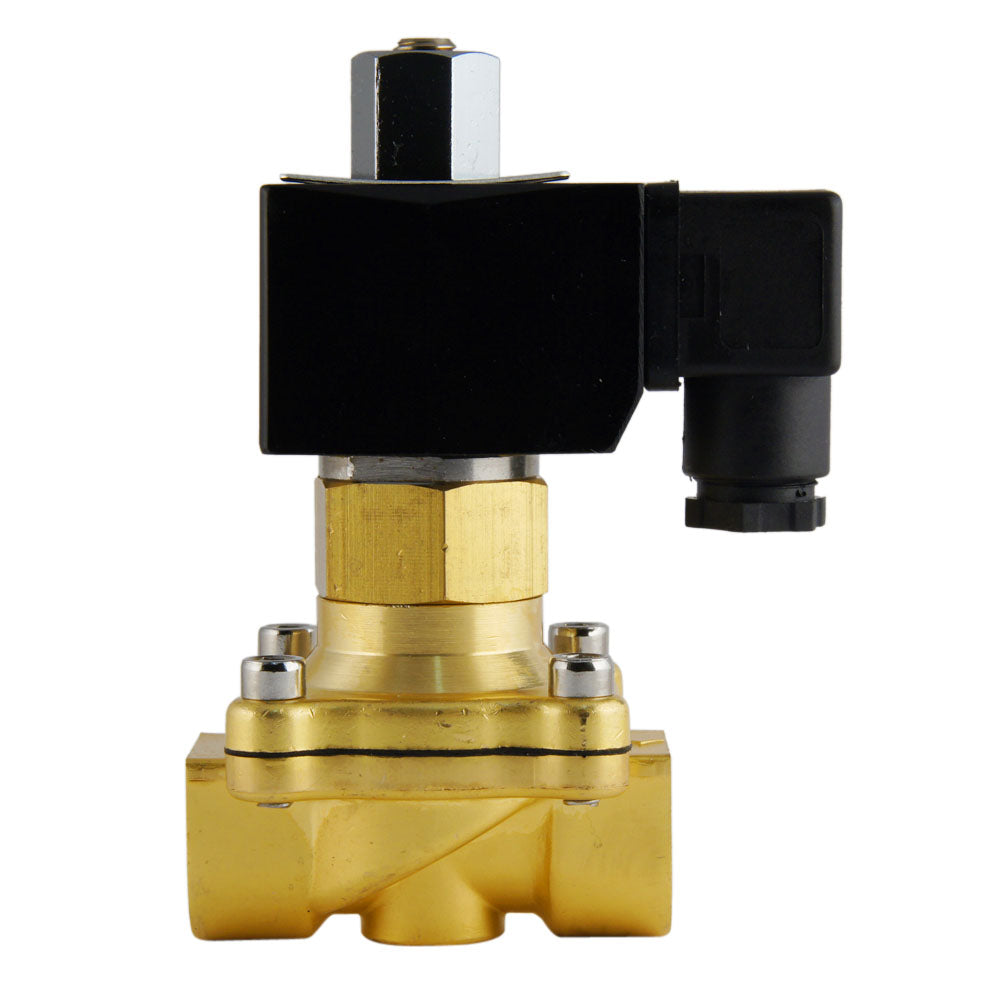

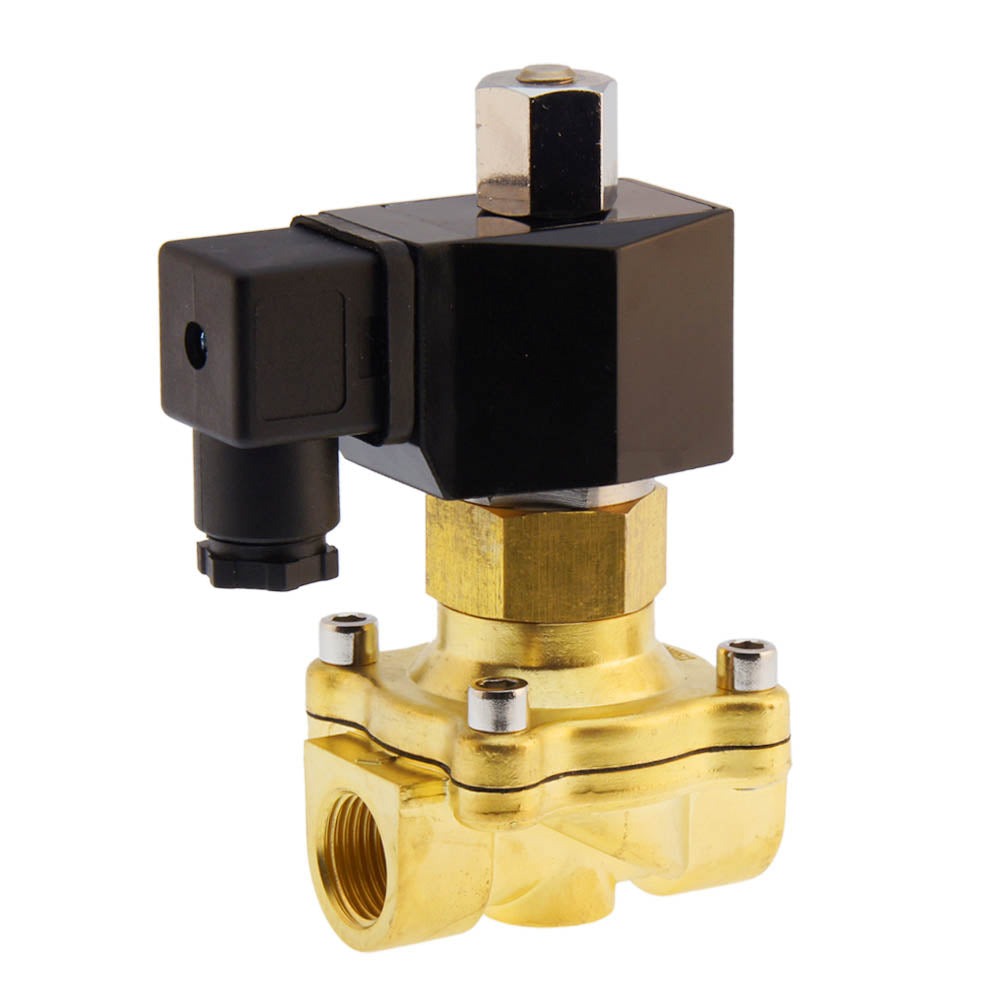

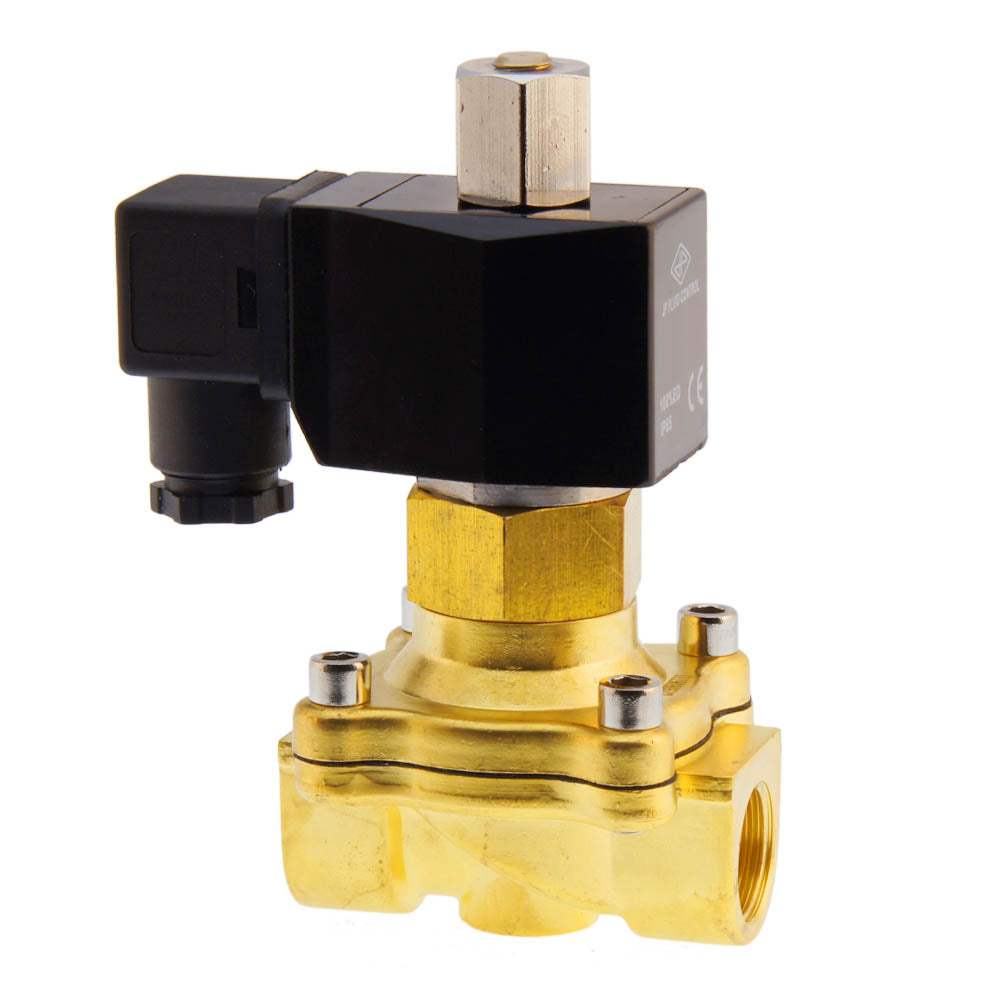

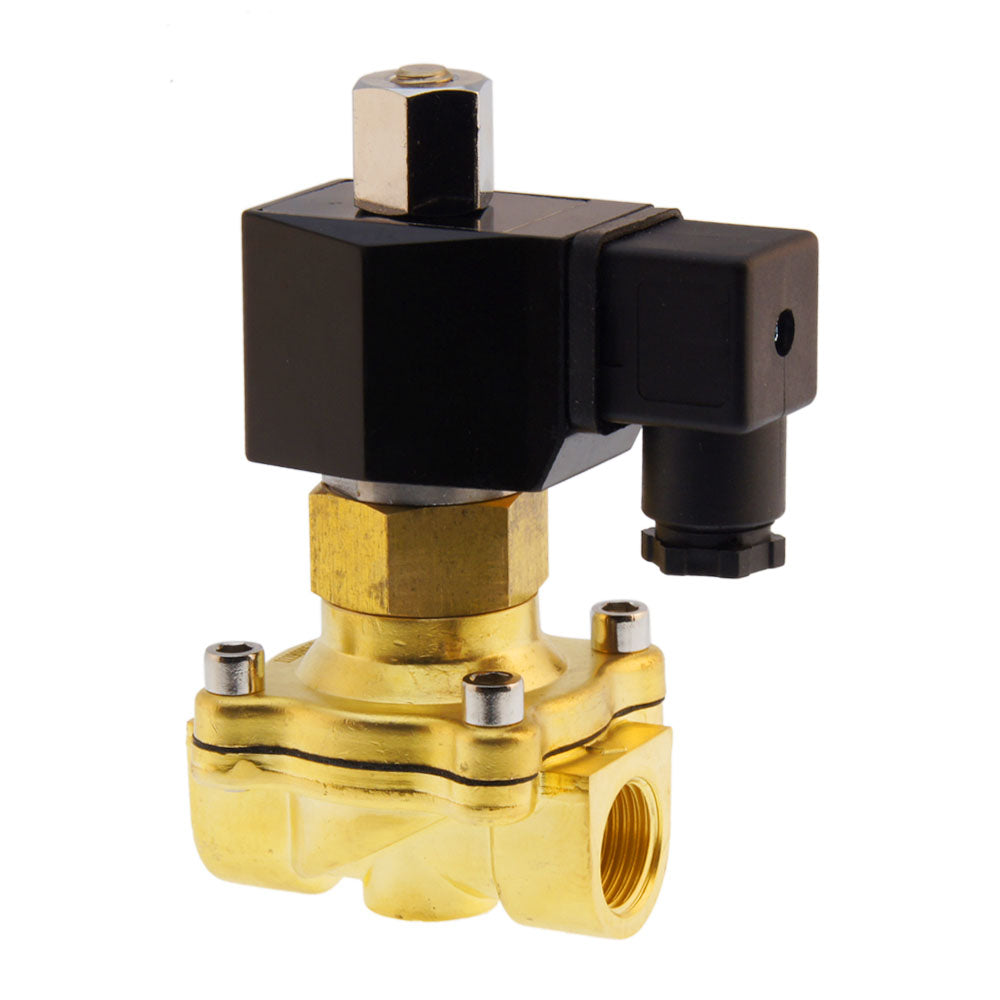

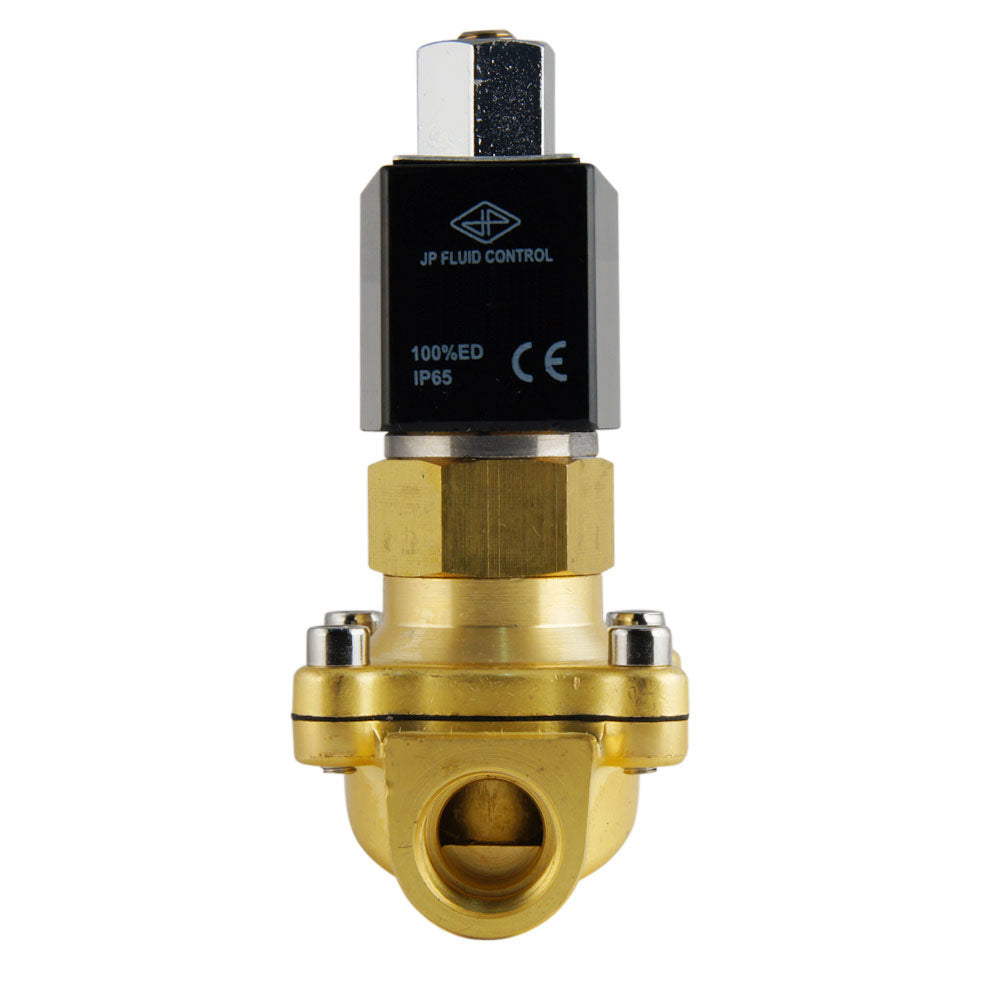

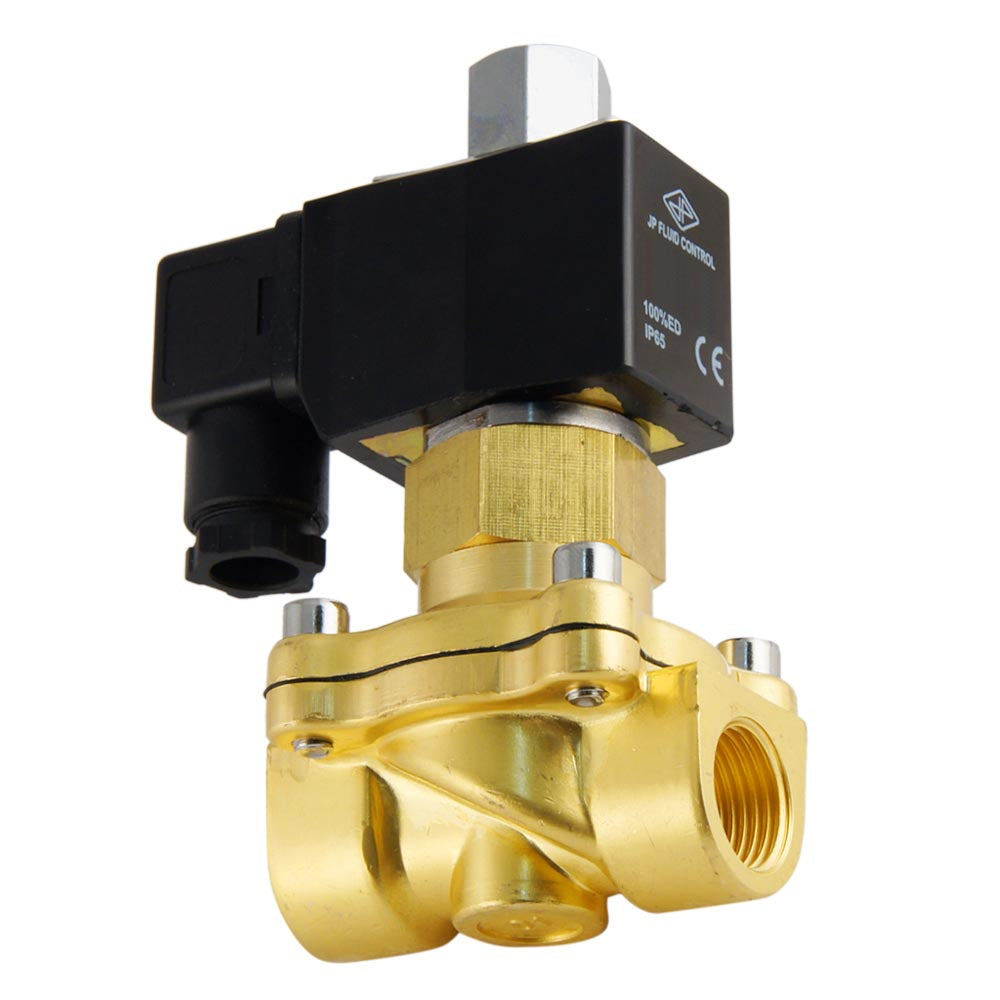

Magnetventil DF-SB 3/8'' NO Messing EPDM 0-5bar 230V AC
JP Fluid Control 2-Wege-Magnetventil (Typ DF-SB) mit G 3/8 Zoll Gewinde und einer 230 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos offen (Spannung = geschlossen) und halbdirekt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120° C (248 ° F) Druckbereich von 0 - 5 bar (0 - 73 psi). Gehäuse aus Messing mit EPDM-Dichtung und einer 16-mm-Blende. Der Kv-Wert beträgt 4,09 m3/h (68,18 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €96,21
- Regulärer Preis
- €80,85
Beschreibung
Dies ist ein halbdirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 3/8 Zoll Gewinde und einer 230 V AC Spule. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und eine Öffnungsweite von 16 mm (ca. 5/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise offen, d. h. das Ventil schließt, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 5 bar (0 - 73 psi) und eine maximale Temperatur von 120° C (248° F) geeignet. Das Ventil hat einen Kv-Wert von 4,09 m3/h, was einer Durchflussmenge von 68,18 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 4,73, d. h. 4,73 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) ist für neutrale Flüssigkeiten und viele Chemikalien geeignet, hat aber eine schlechte Beständigkeit gegen Öle und Fette. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Halbdirektgesteuerte Ventile arbeiten ab 0 bar und eignen sich daher für Niederdruck- oder Schwerkraftsysteme, zirkulierende geschlossene Kreisläufe oder sogar Grobvakuum
- EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- EPDM ist nicht für Öle und Fette geeignet
- Wenn Ihre Druckdifferenz immer höher als 0,5 bar ist, könnte ein indirekt betätigtes Magnetventil eine Alternative mit besserer Energieeffizienz und niedrigeren Gesamtkosten sein
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe DF-SB
Das DF-SB ist ein halbdirektgesteuertes 2/2-Wege-Magnetventil (stromlos offen). Die Magnetventile haben eine Nennweite von 16 mm bis 25 mm, arbeiten ab 0 bar und sind für mittlere Durchflussmengen geeignet. Das Gehäuse ist in Messing oder Edelstahl mit NBR-, EPDM- oder FKM-Dichtung erhältlich. Die DF-SB-Magnetventile sind mit allen Spulen der CS2-Serie kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
