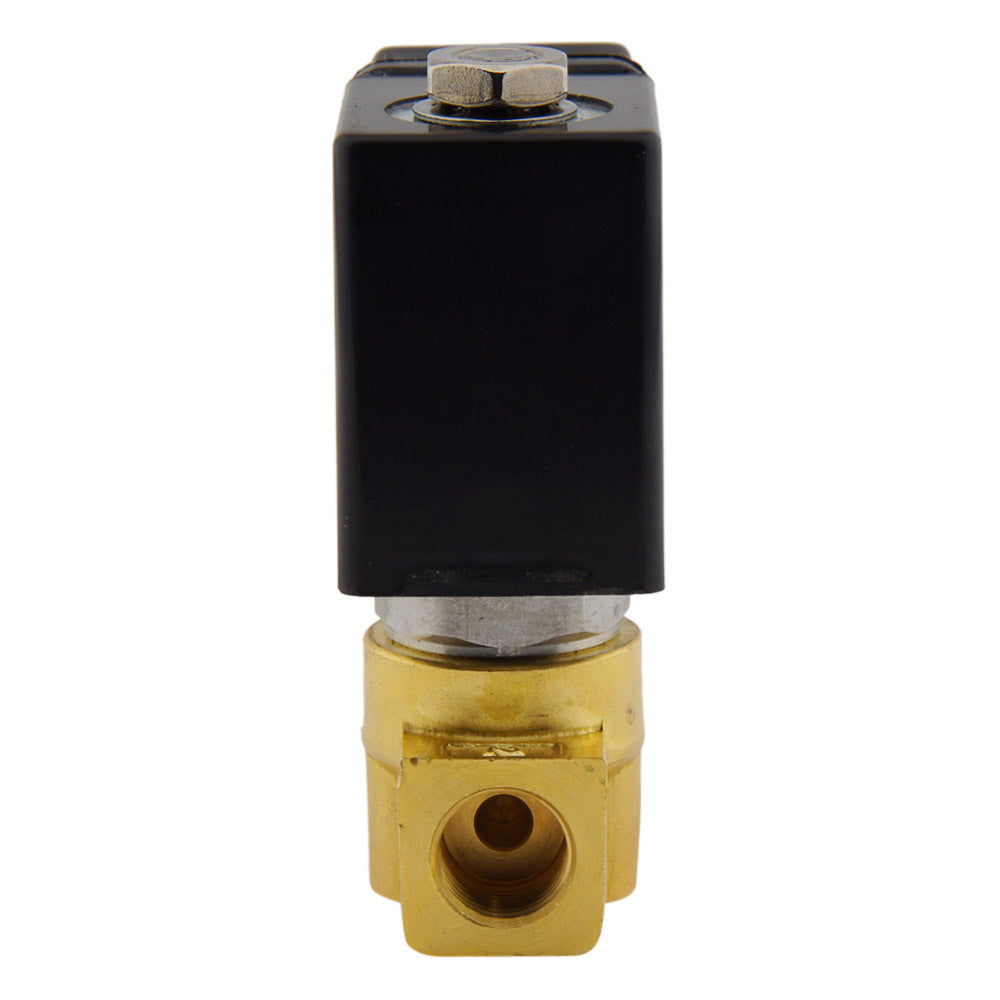

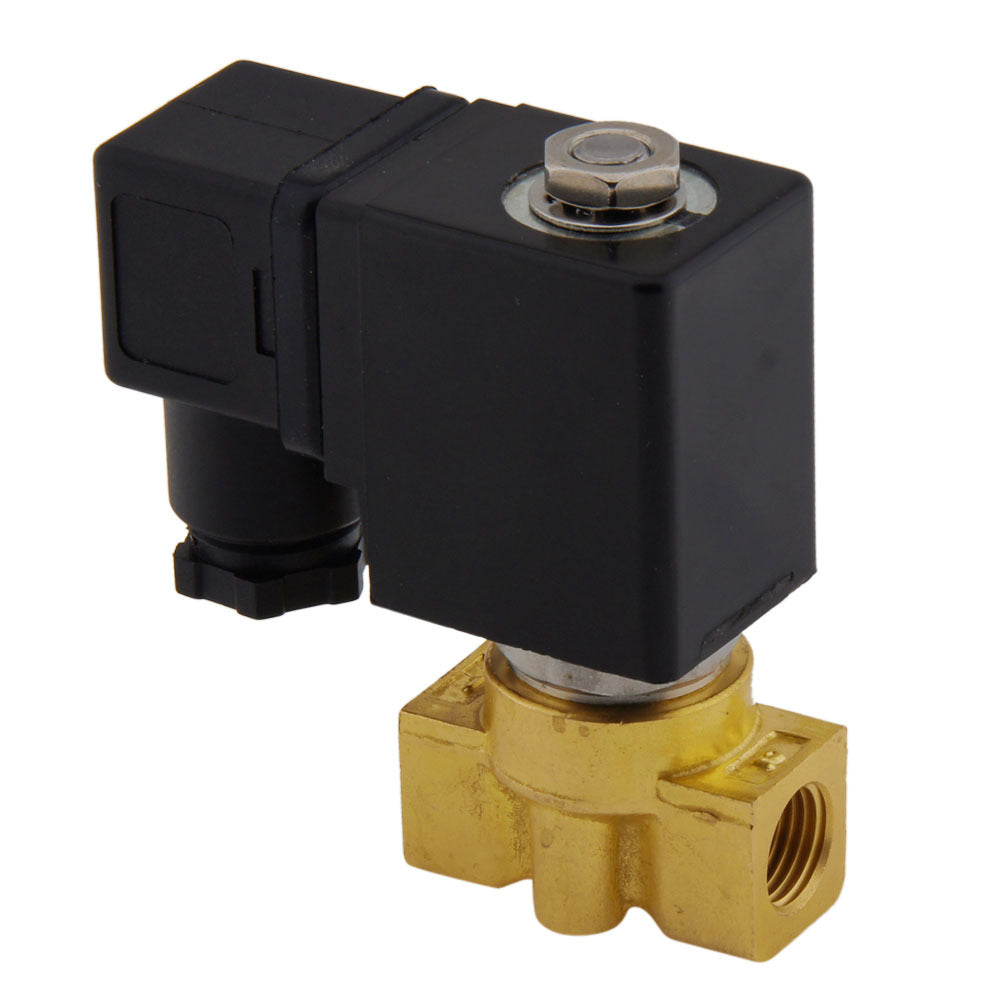

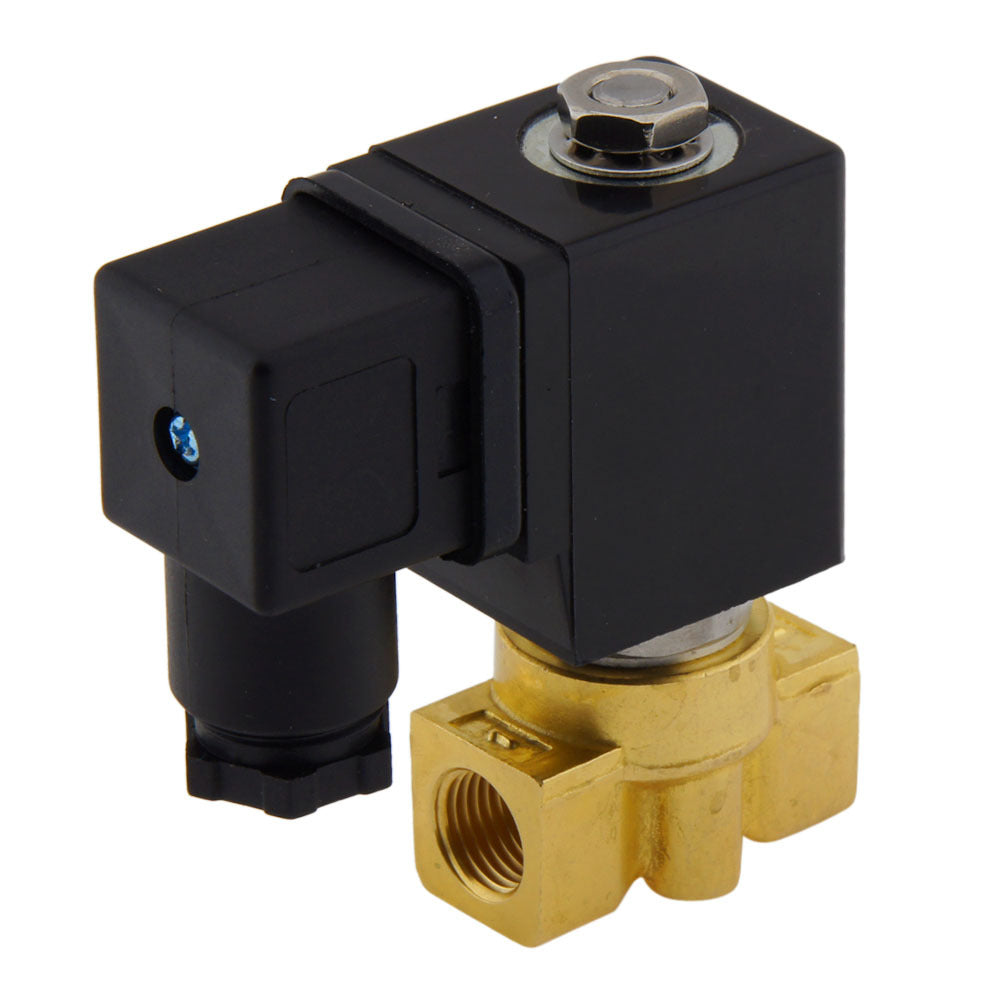

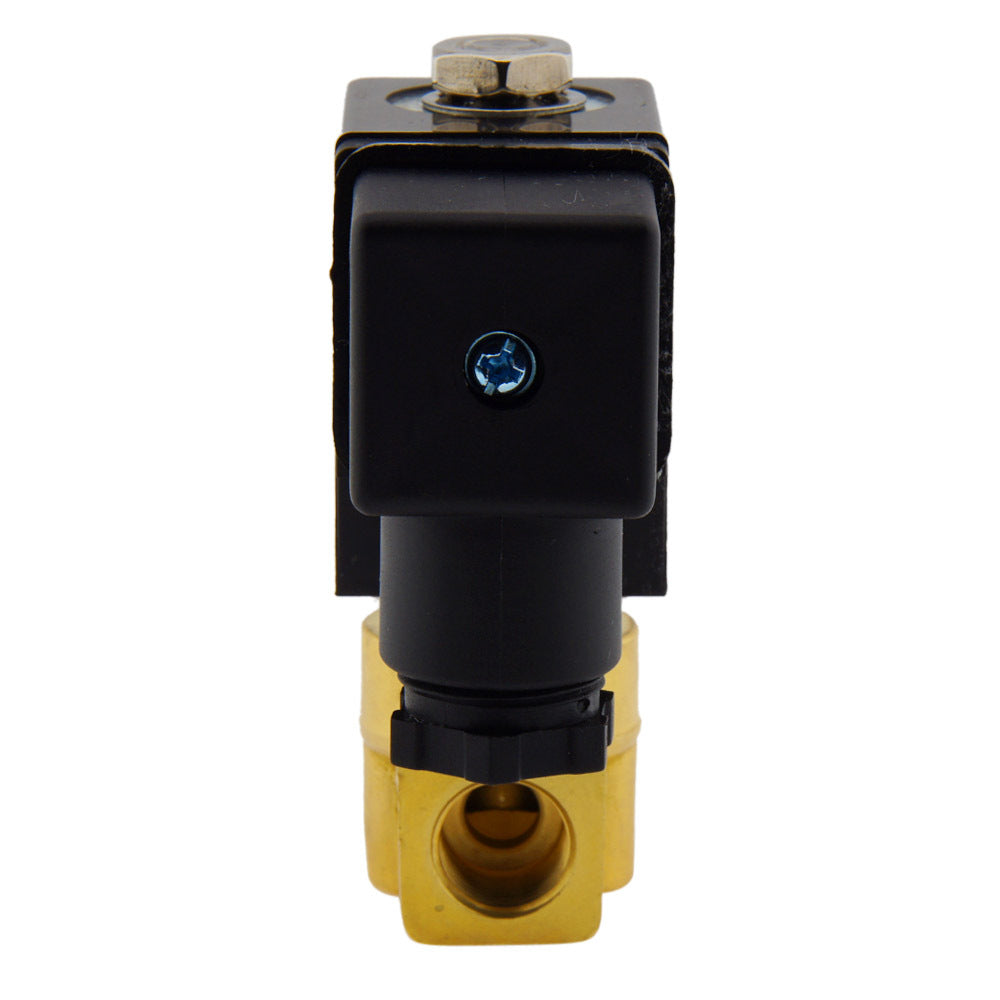

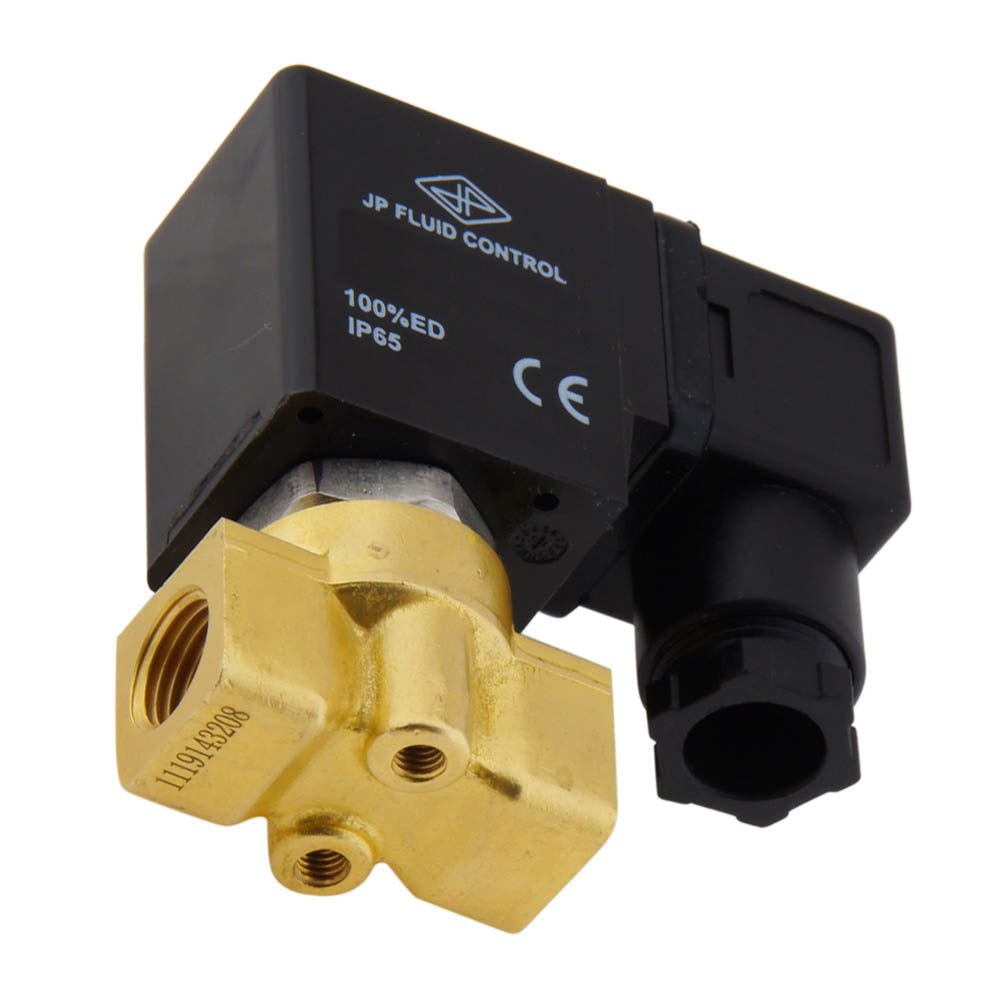

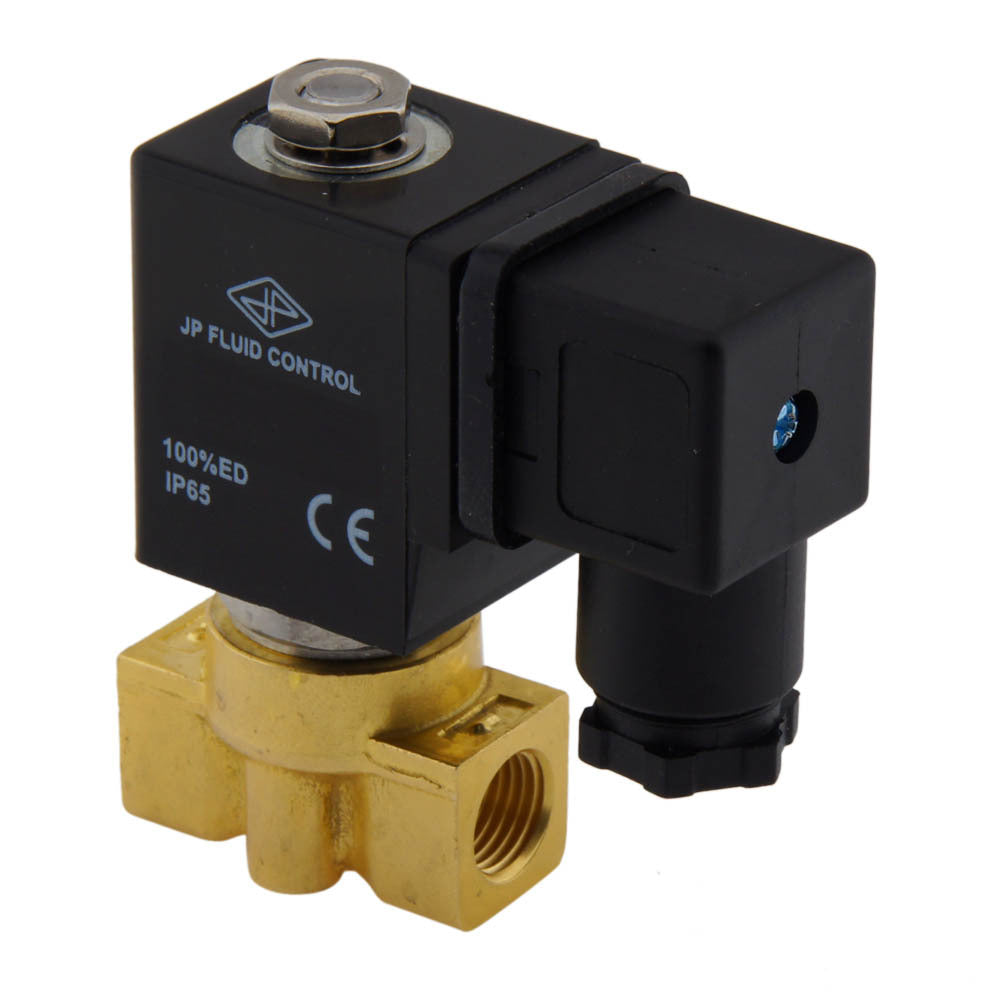

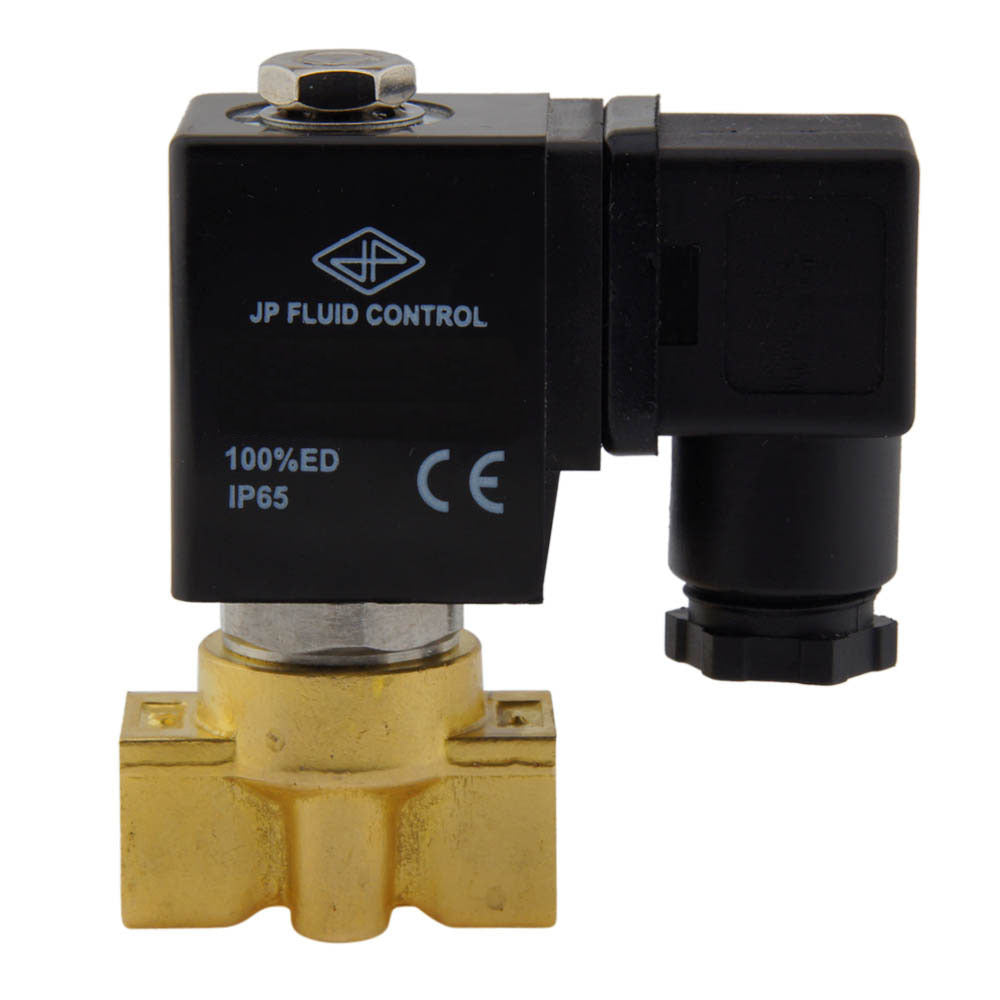

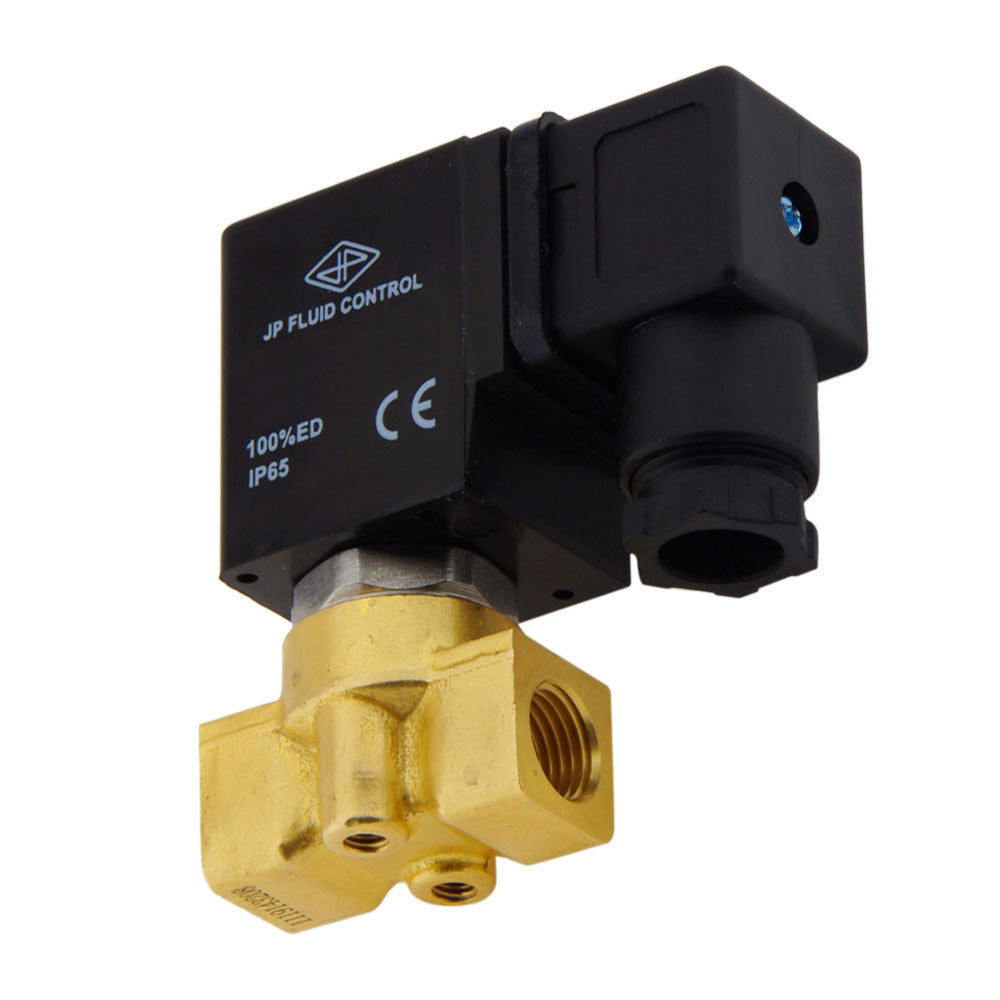

Magnetventil HP-DA 1/4'' Hochdruck-Messing FKM 0-75bar 24V DC

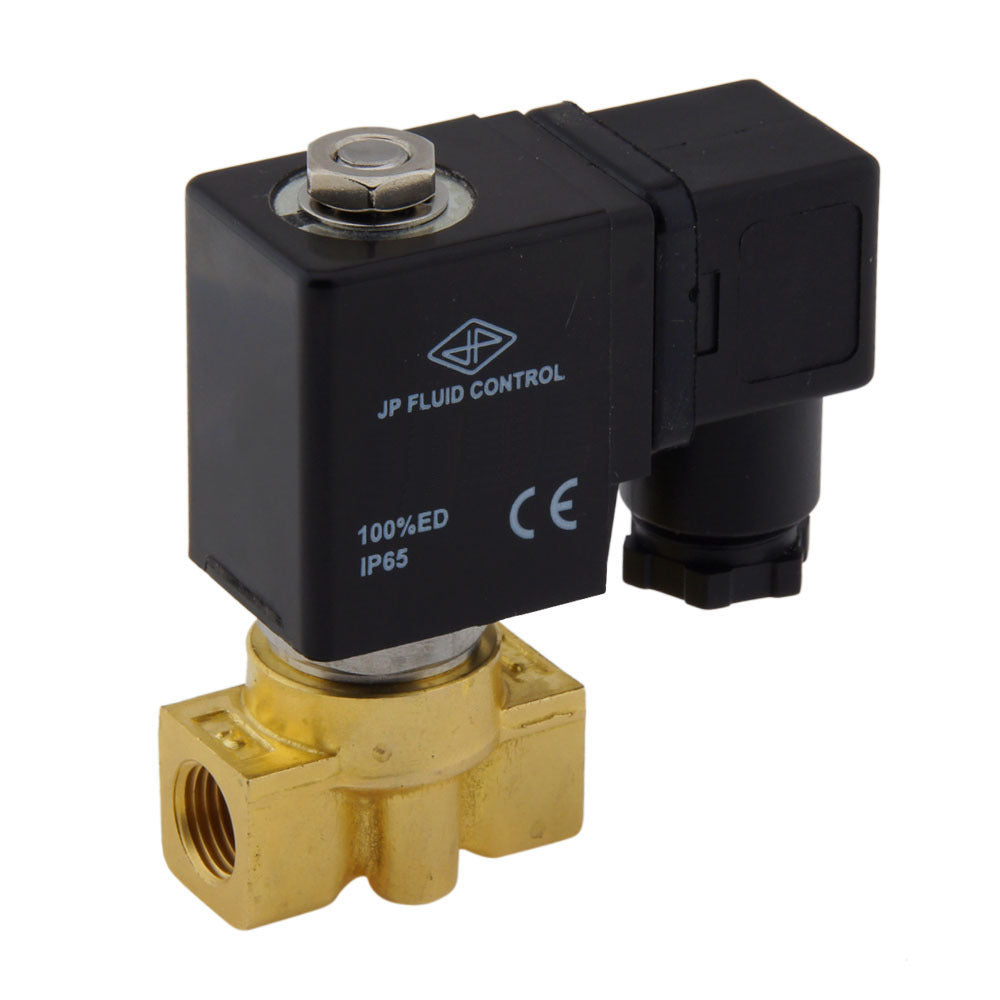

JP Fluid Control 2-Wege-Magnetventil (Typ HP-DA) mit G 1/4 Zoll Gewinde und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist stromlos gesxchlossen (Spannung = offen) und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 110° C (230 ° F) und einen Druckbereich von 0 - 75 bar (0 - 1088 psi). Gehäuse aus Messing mit FKM-Dichtung (FPM) und einer 1 mm großen Blende. Der Kv-Wert beträgt 0,03 m3/h (0,5 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €57,04
- Regulärer Preis
- €47,93
Beschreibung
Dies ist ein direkt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 1/4 Zoll Gewinde und einer 24 V DC Spule. Das Ventil hat ein Messinggehäuse mit FKM-Dichtung (FPM) und eine Öffnungsgröße von 1 mm (ca. 3/64 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 75 bar (0 - 1088 psi) und eine maximale Temperatur von 110° C (230° F) geeignet. Das Ventil hat einen Kv-Wert von 0,03 m3/h, was einer Durchflussmenge von 0,5 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,03, d. h. 0,03 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil anhand der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Geeignet für hohe Drücke bis zu 75 bar
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe HP-DA
Das HP-DA ist ein direkt betätigtes, stromlos geschlossenes 2/2-Wege-Magnetventil, das speziell für Hochdruckanwendungen entwickelt wurde. Die Magnetventile haben eine Nennweite von 3 mm, arbeiten ab 0 bar und sind für sehr kleine Durchflussmengen geeignet. Das Gehäuse ist in Messing und Edelstahl mit NBR-, PTFE- oder FKM-Dichtung erhältlich. Die HP-DA-Magnetventile sind mit allen Spulen der CS3-Serie kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
