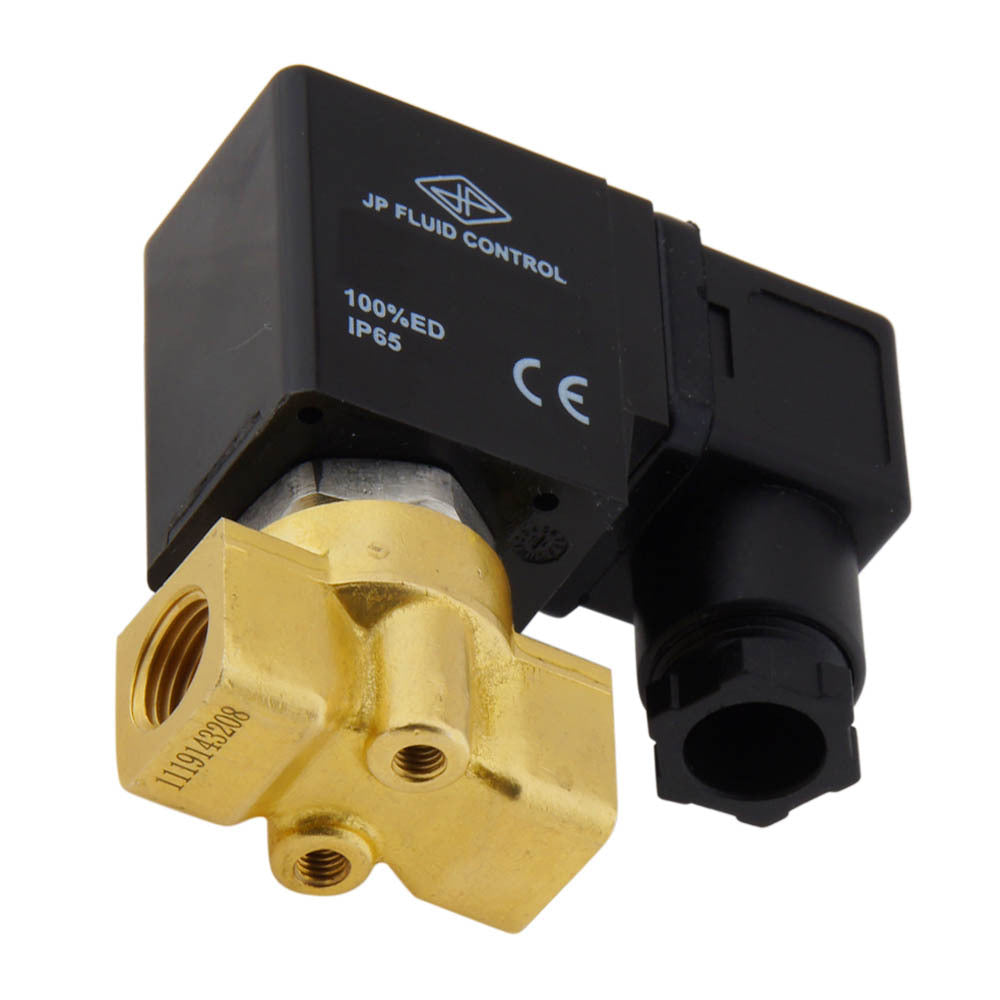

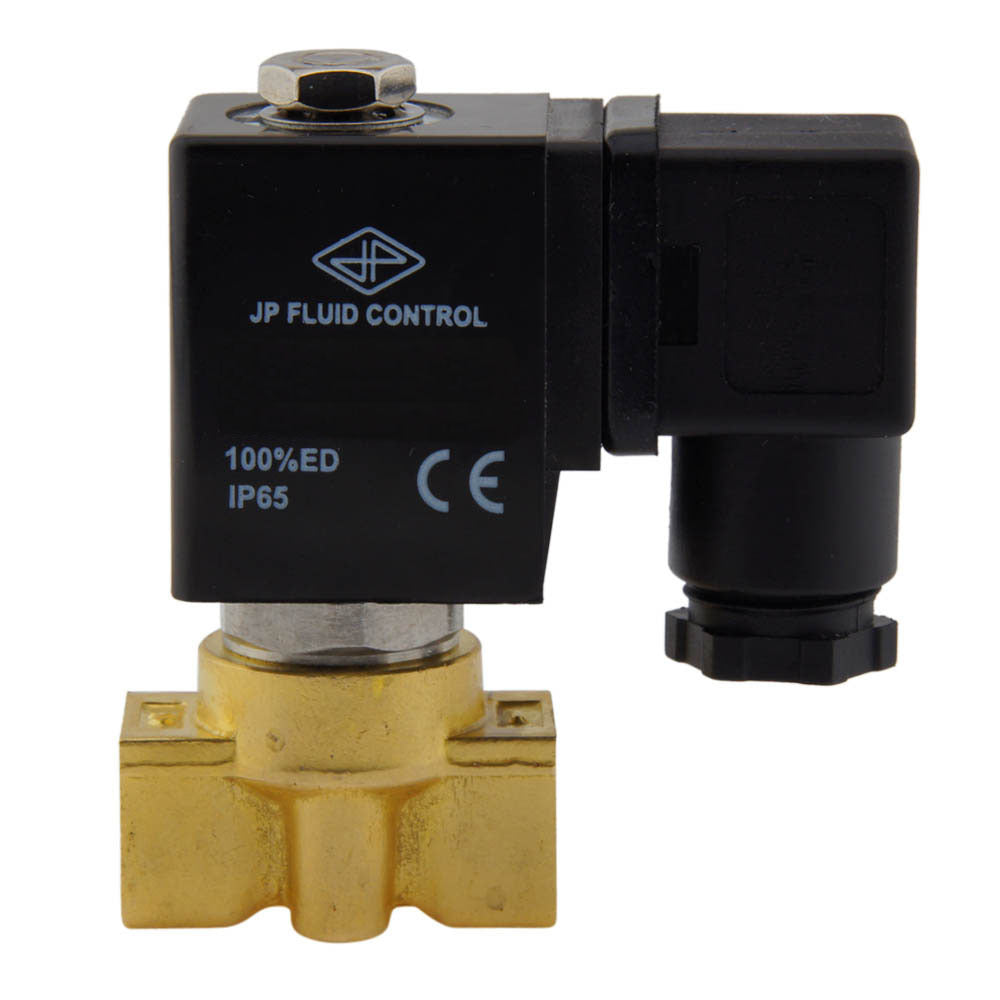

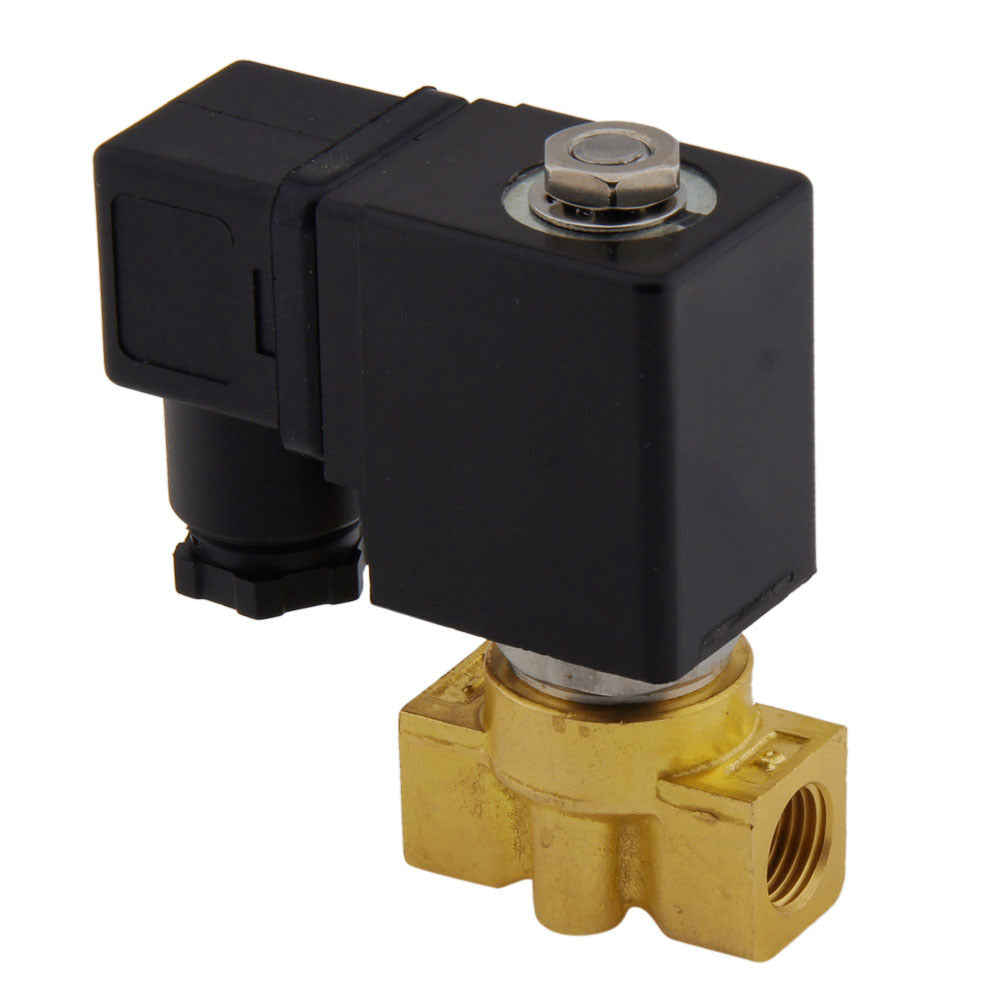

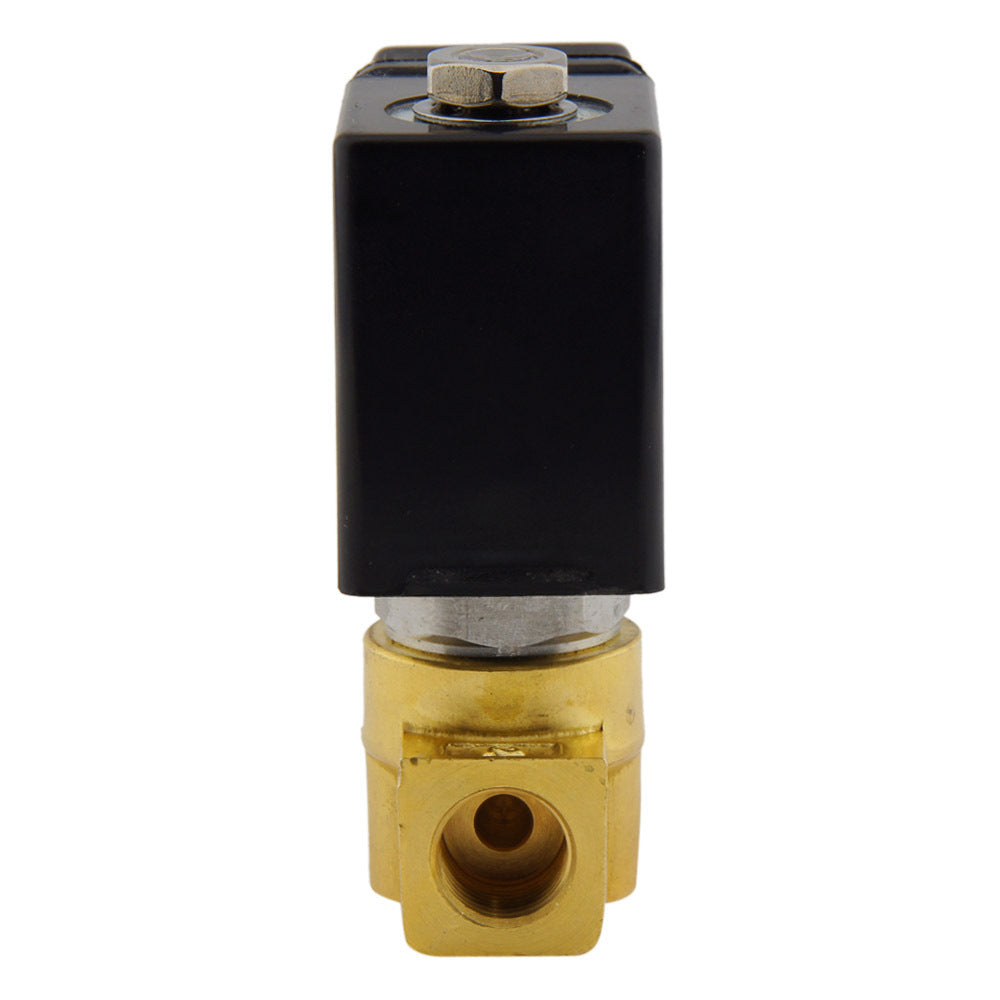

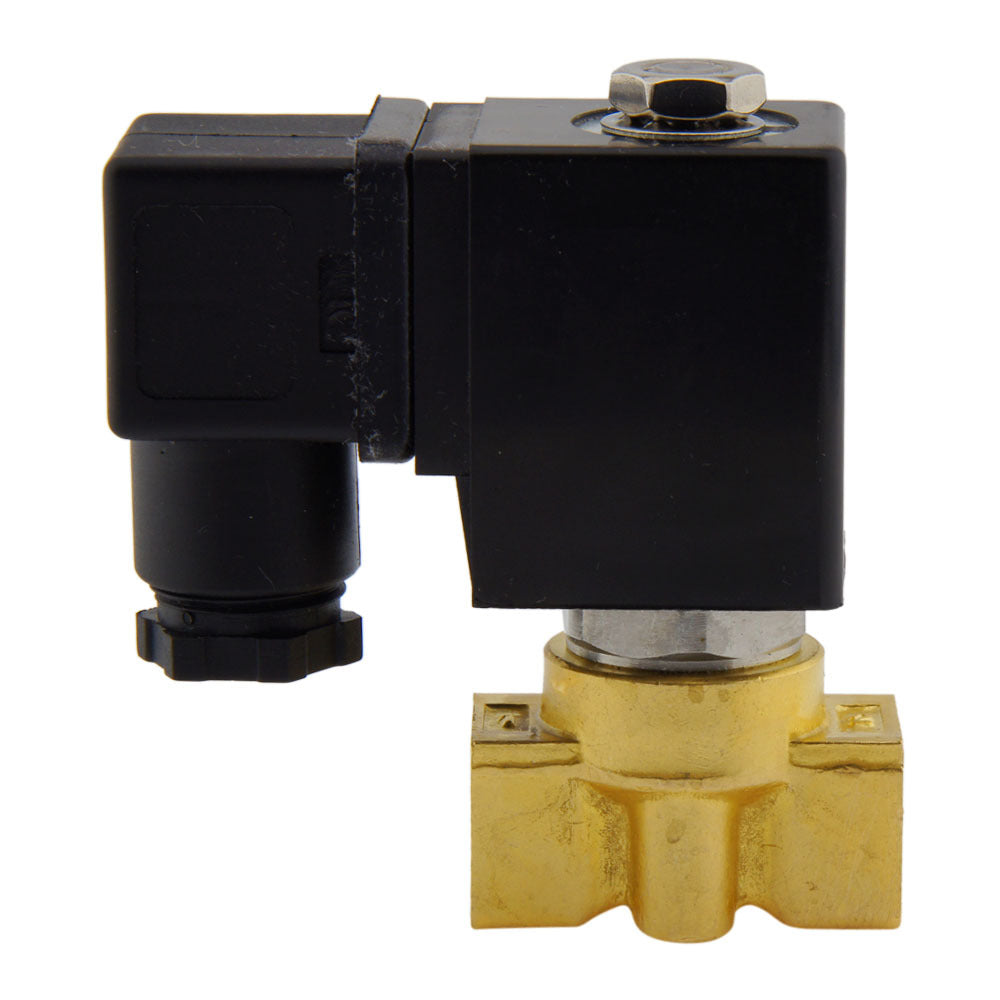

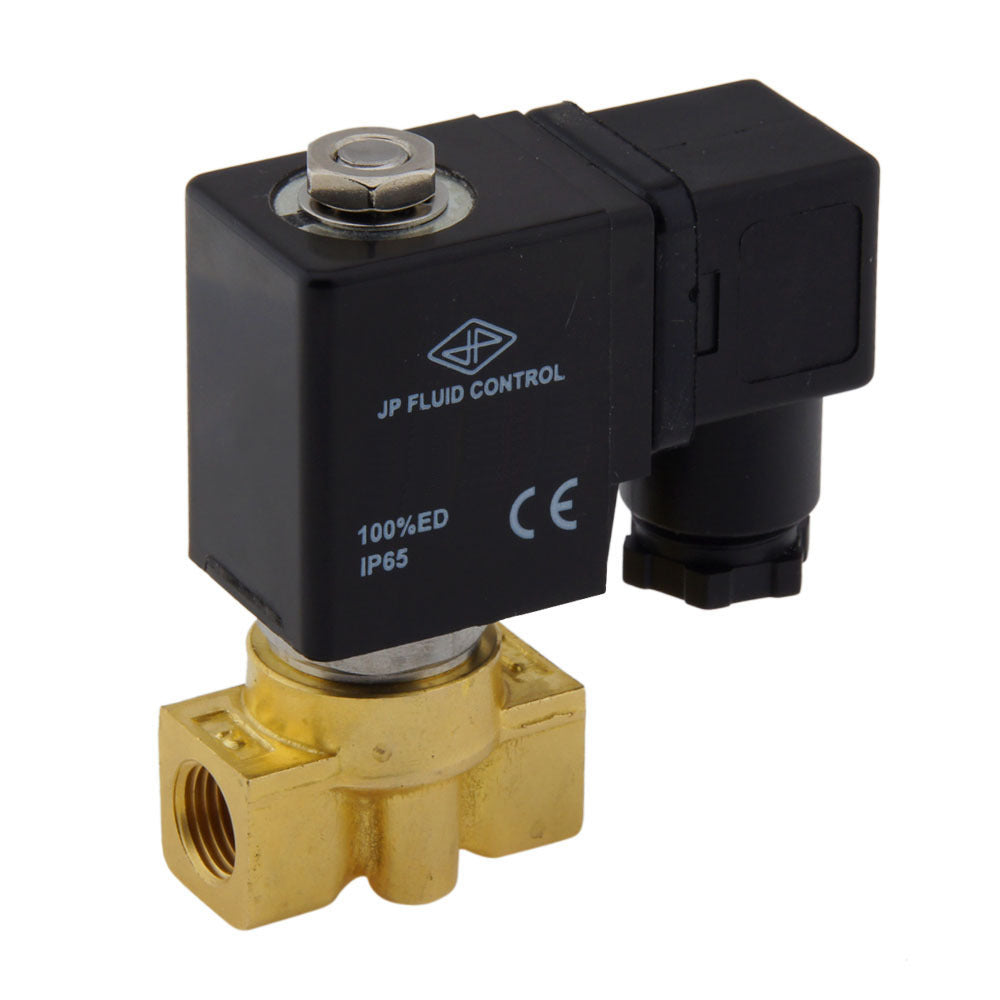

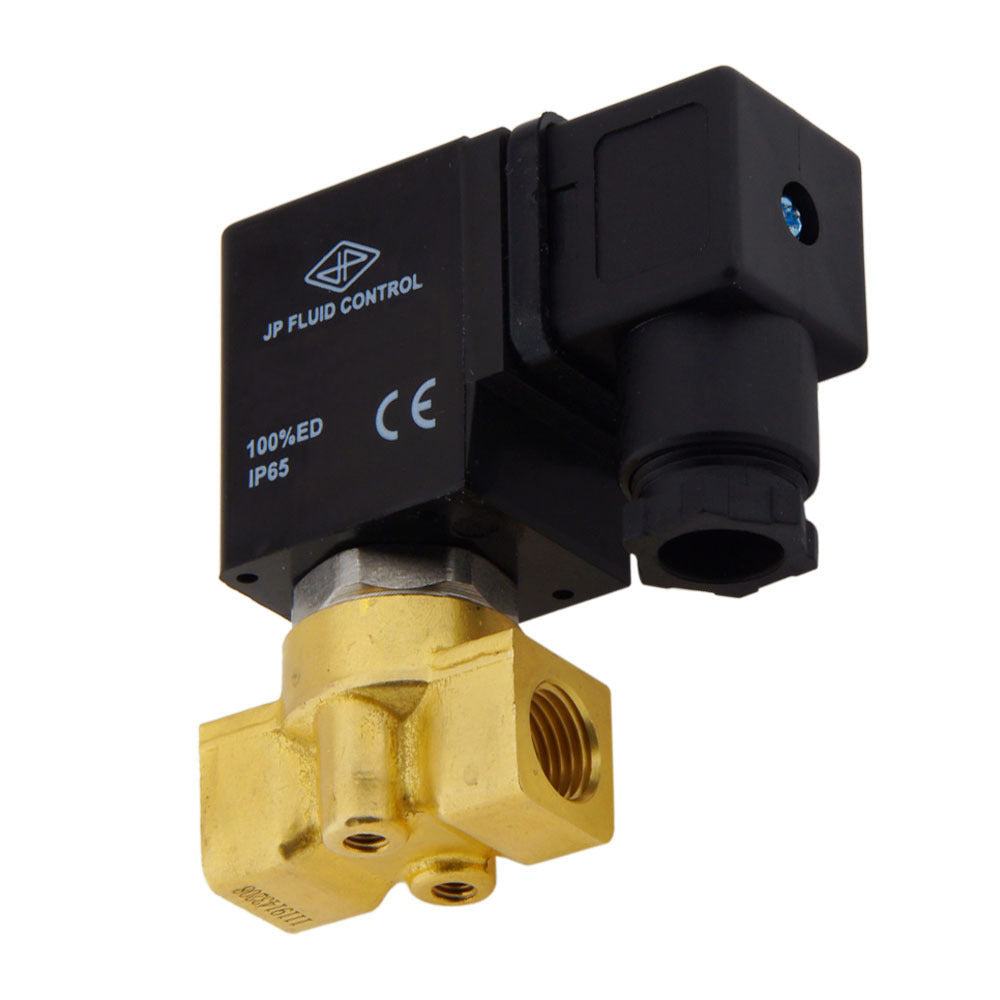

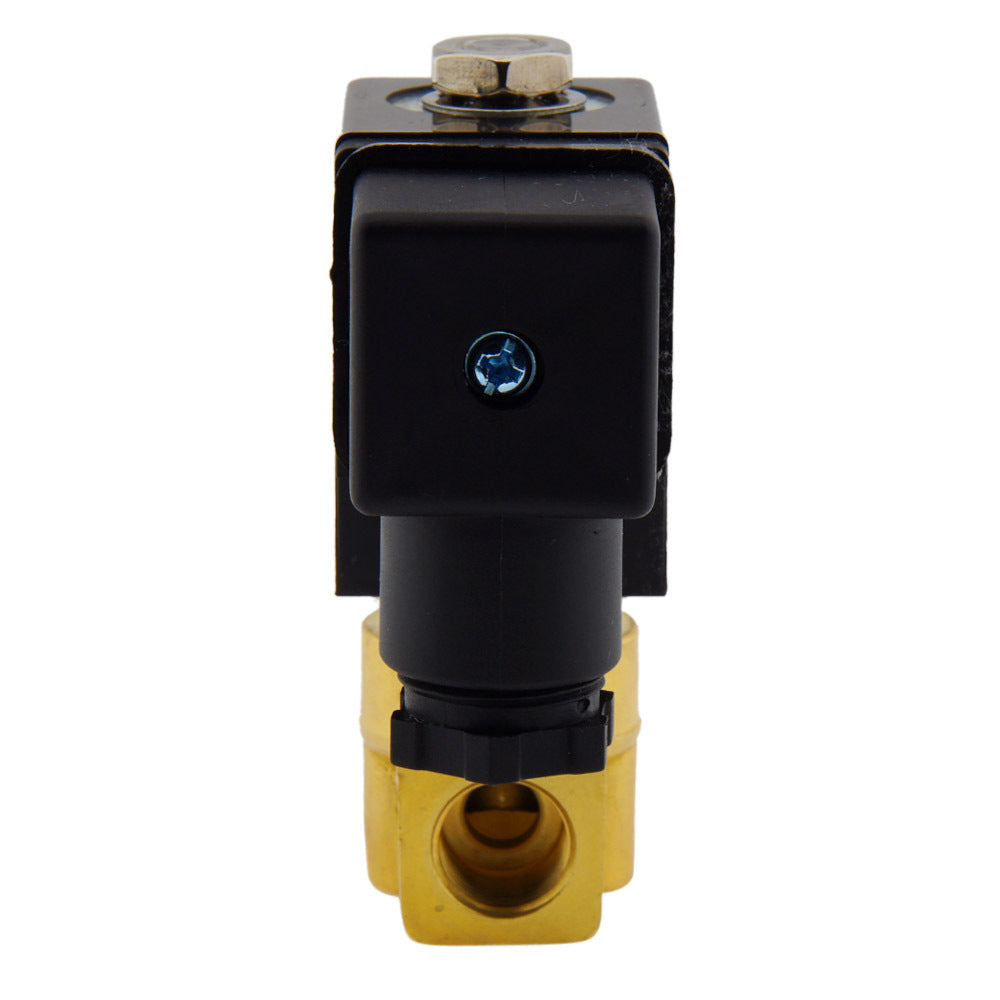

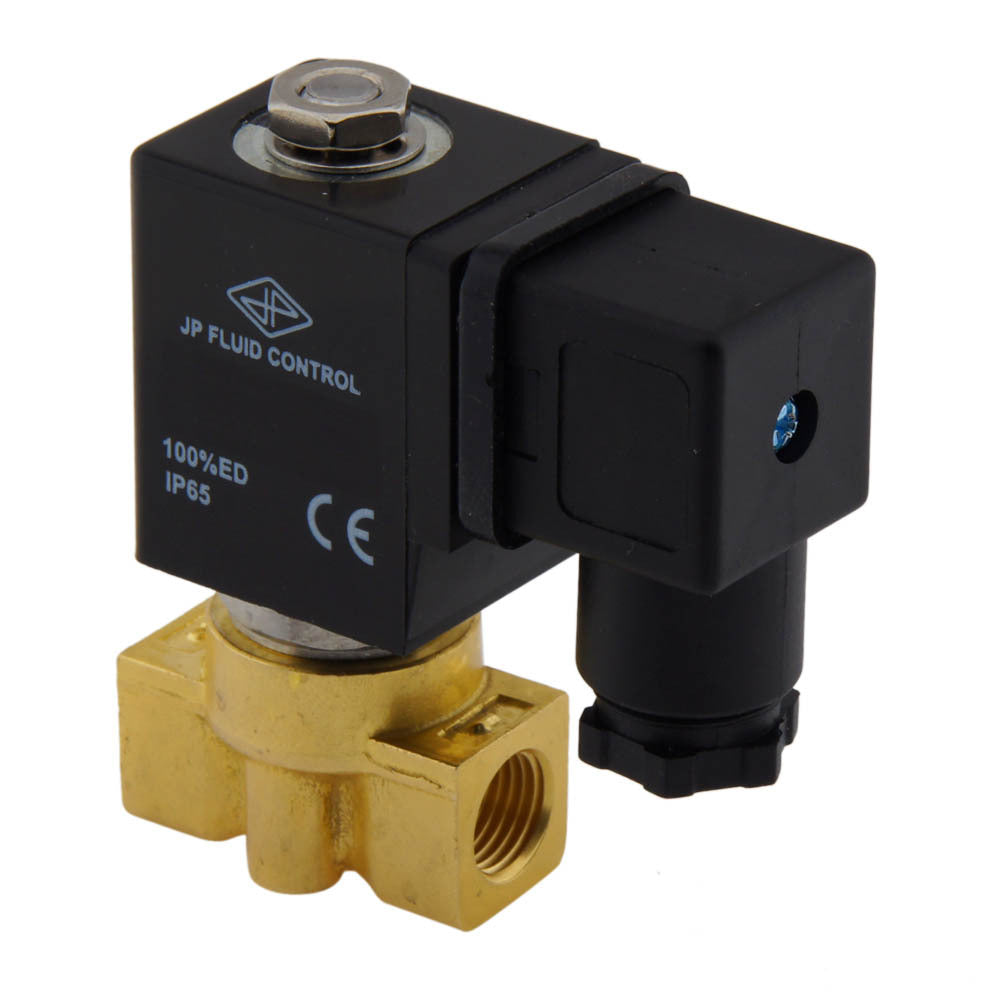

Magnetventil HP-DA 1/4'' Messing PTFE 4-100bar 120V AC
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
JP Fluid Steuerung 2-Wege-Magnetventil (Typ HP-DA) mit G 1/4" Gewinde und einer 120 V AC Spule. Die Funktion der Schaltung des Magnetventils ist normalerweise geschlossen (Spannung = offen) und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 130° C (266 ° F) Druckbereich von 4 - 100 bar (58 - 1450 psi). Gehäuse aus Messing mit Teflon (PTFE) Dichtung und einer 1 mm Öffnung. Der Kv-Wert beträgt 0,03 m3/h (0,5 l/min bei dp=1 bar Wasser).
Die harte PTFE-Dichtung hat eine schlechtere Dichtigkeit als FKM oder EPDM. Wählen Sie wenn möglich FKM oder stellen Sie sicher, dass die Druckdifferenz größer als 4 bar (60 psi) ist.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
- Regulärer Preis
- €57.04
- Regulärer Preis
- €47.93
Beschreibung
Dies ist ein direkt arbeitendes 2-Wege-Magnetventil von JP Fluid Steuerung mit G 1/4" Gewinde und einer 120 V AC Spule. Das Ventil hat ein Messinggehäuse mit Teflon (PTFE) Dichtung und einer Öffnungsgröße von 1 mm (ca. 3/64 Zoll). Die Funktion der Schaltung des Magnetventils ist normalerweise geschlossen, d.h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist geeignet für Drücke von 4 - 100 bar (58 - 1450 psi) und eine maximale Temperatur von 130° C (266° F). Das Ventil hat einen KV-Wert von 0,03 m3/h, was einer Durchflussmenge von 0,5 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,03, d.h. 0,03 GPM bei 1 psi Druckabfall. Für einfache Anwendungen reicht es oft aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Dimensionierung verwenden Sie den KV-Wert mit unserem einfach zu bedienenden Ventil-Dimensionierungs-Rechner.
Das Gehäuse aus Messing ist langlebig, für neutrale Flüssigkeiten geeignet und resistent gegen viele Chemikalien. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Geeignet für hohe Drücke bis zu 100 bar
- Magnetventile öffnen und schließen sehr schnell im Vergleich zu vielen anderen Arten von Ventilen
- Geliefert mit Spule und Steckverbinder
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- Die harte PTFE-Dichtung hat eine schlechtere Dichtigkeit als FKM oder EPDM. Wählen Sie wenn möglich FKM oder stellen Sie sicher, dass die Druckdifferenz größer als 4 bar (60 psi) ist.
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigstoffen und Gasen verwendet werden.
- Magnetventile verbrauchen bei ihrer Aktivierung Energie und die Spule kann heiß werden. Eine gut belüftete Aufstellung wird empfohlen, um die Wärme abzuführen.
HP-DA Serie
Das HP-DA ist ein direkt betätigtes, normal verschlossenes 2/2-Wege-Magnetventil, das speziell für Hochdruckanwendungen entwickelt wurde. Die Magnetventile haben eine Öffnung von 3 mm, arbeiten ab 0 bar und sind für sehr kleine Durchflussmengen geeignet. Das Gehäuse ist in Messing und rostfreiem Stahl mit NBR-, PTFE- oder FKM-Dichtung erhältlich. Die HP-DA Magnetventile sind mit allen Spulen der CS3 Serie kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
