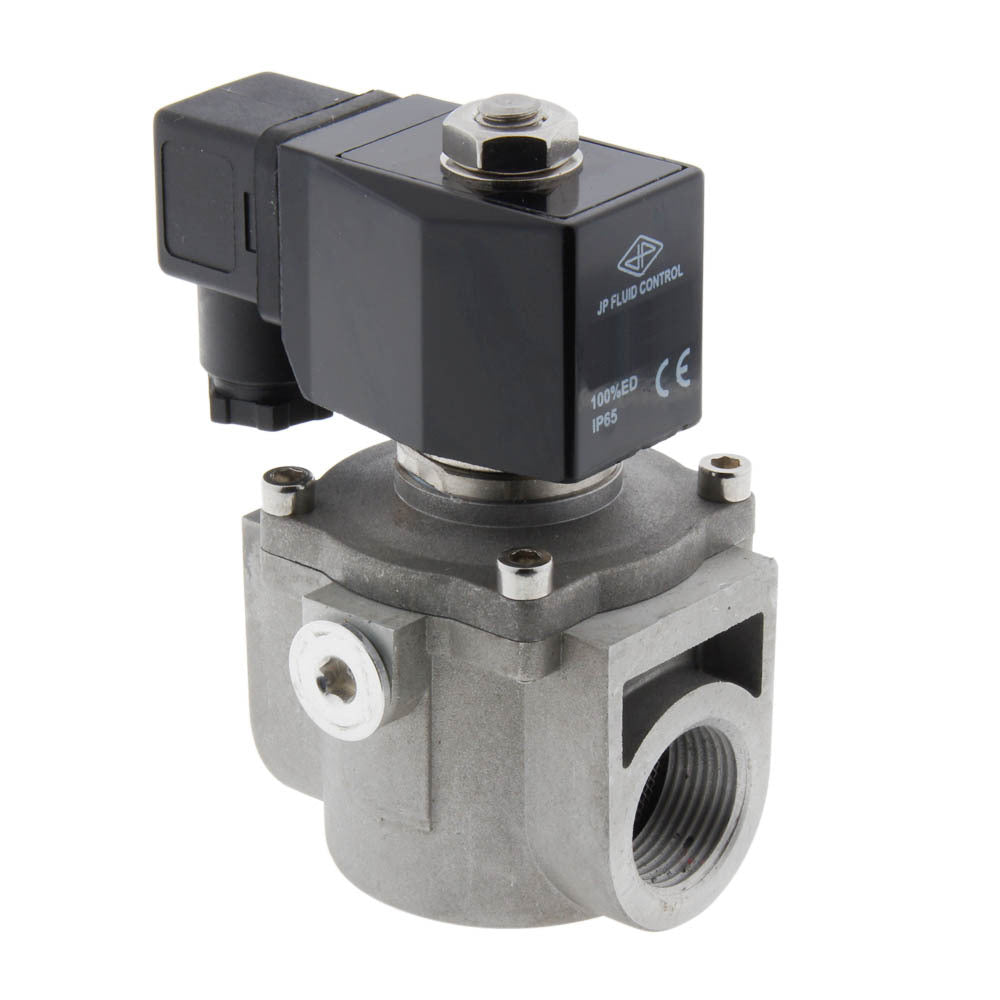

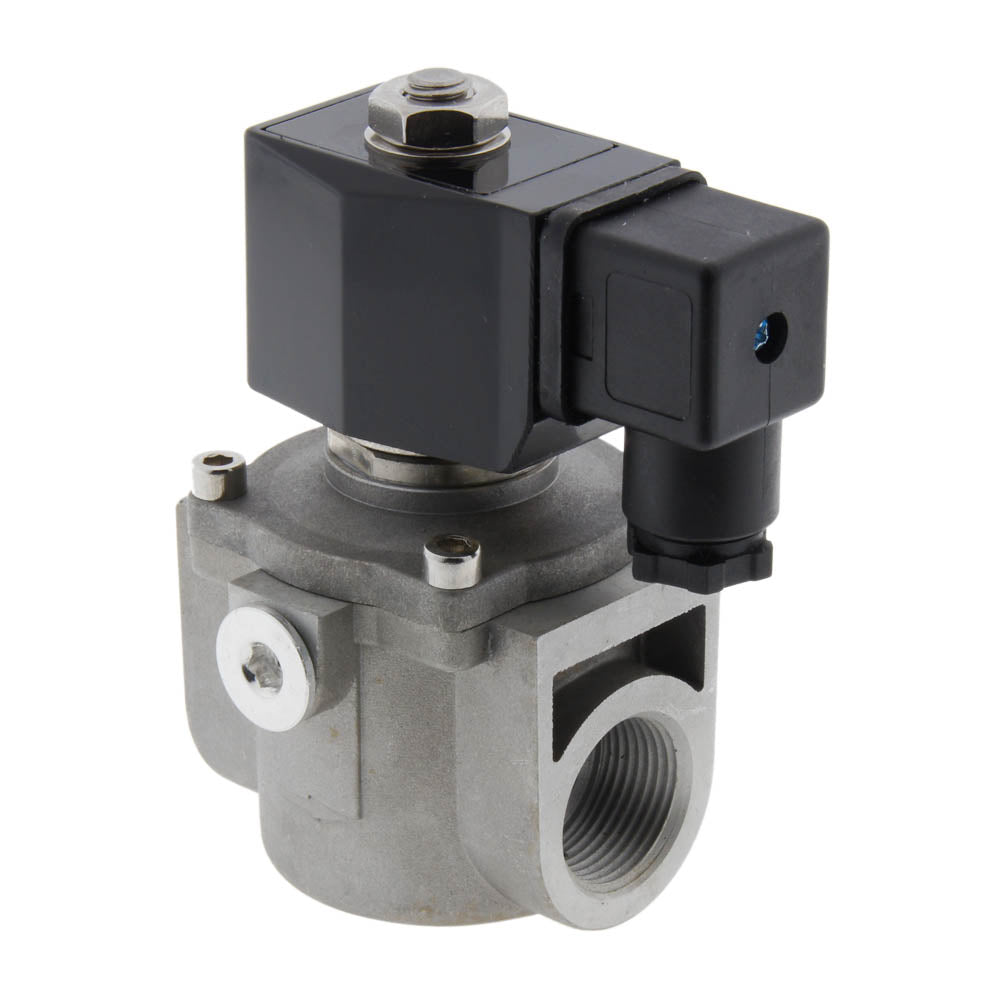

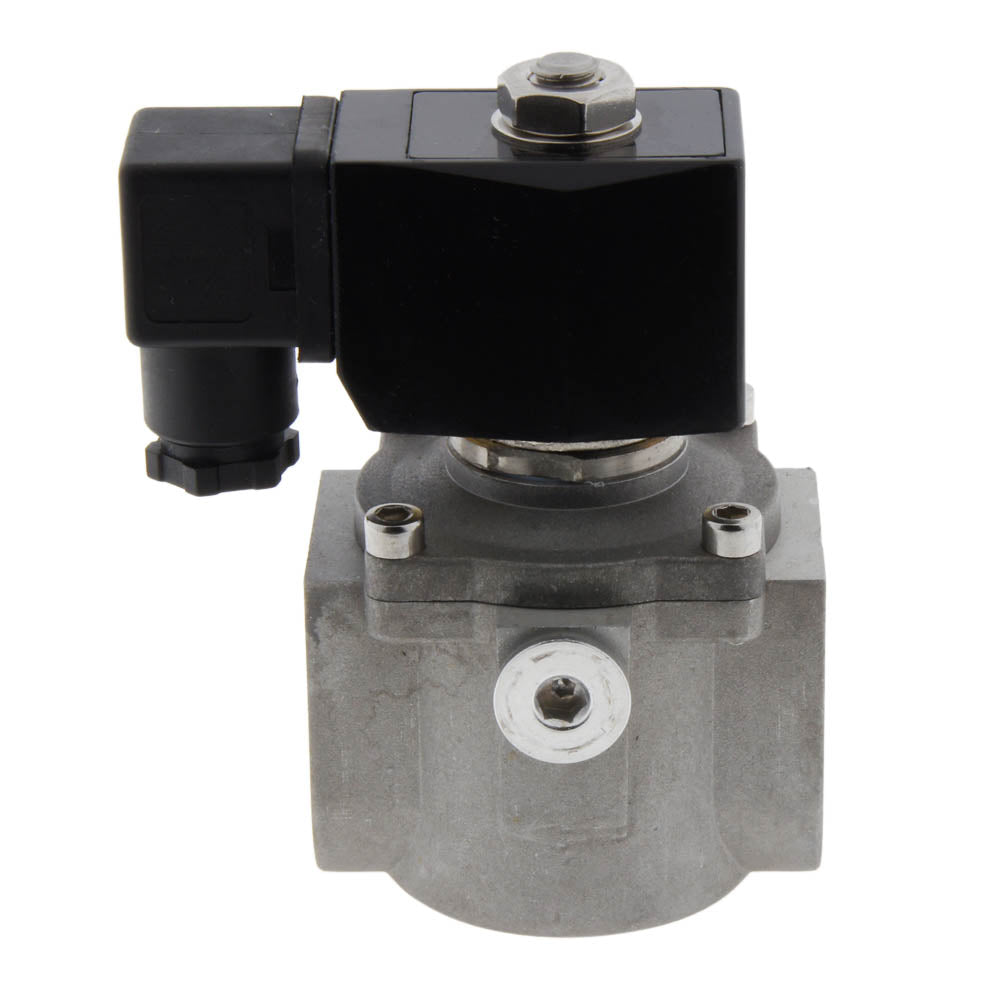

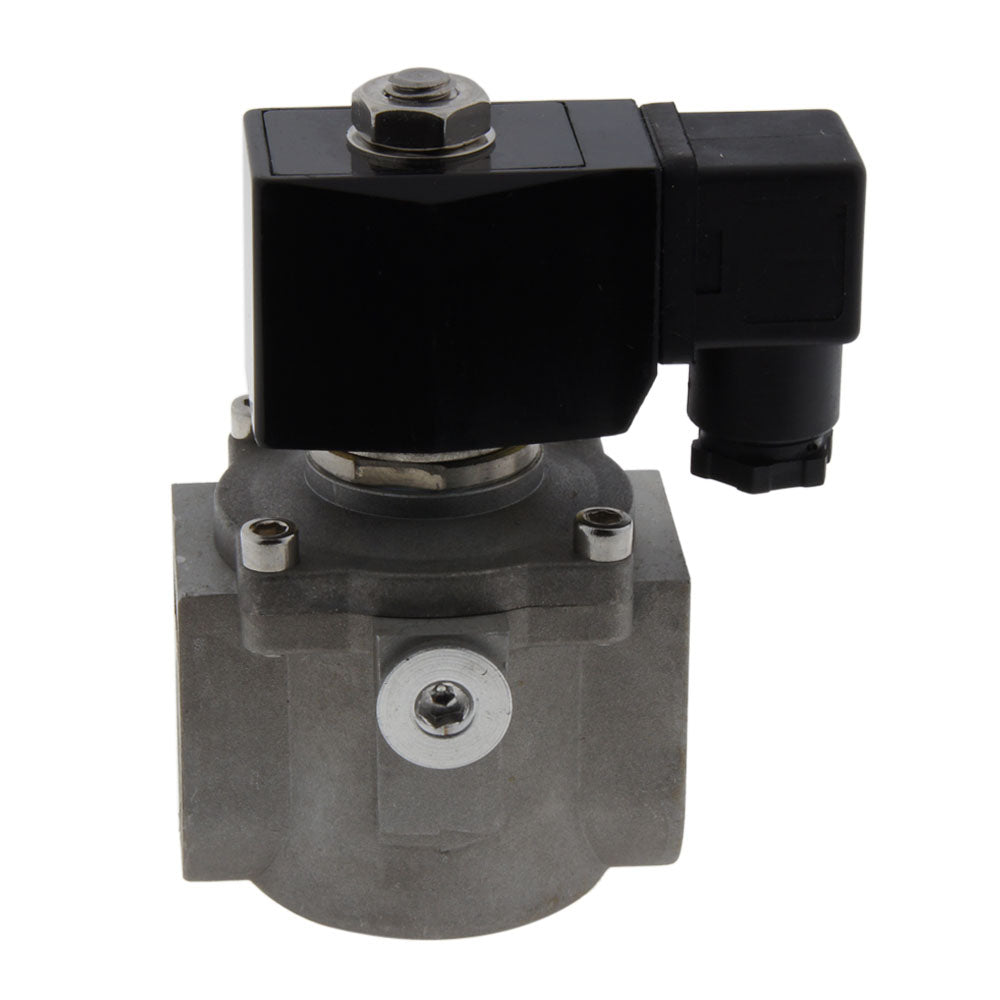

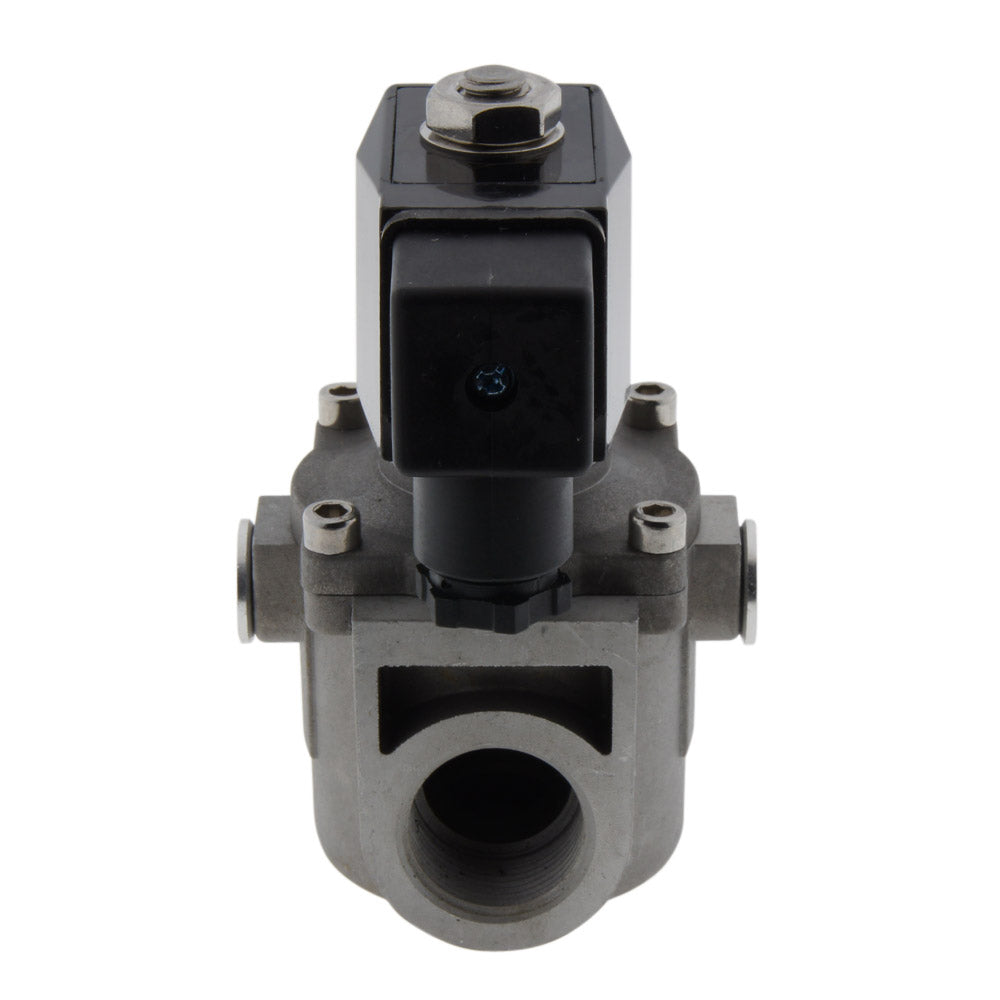

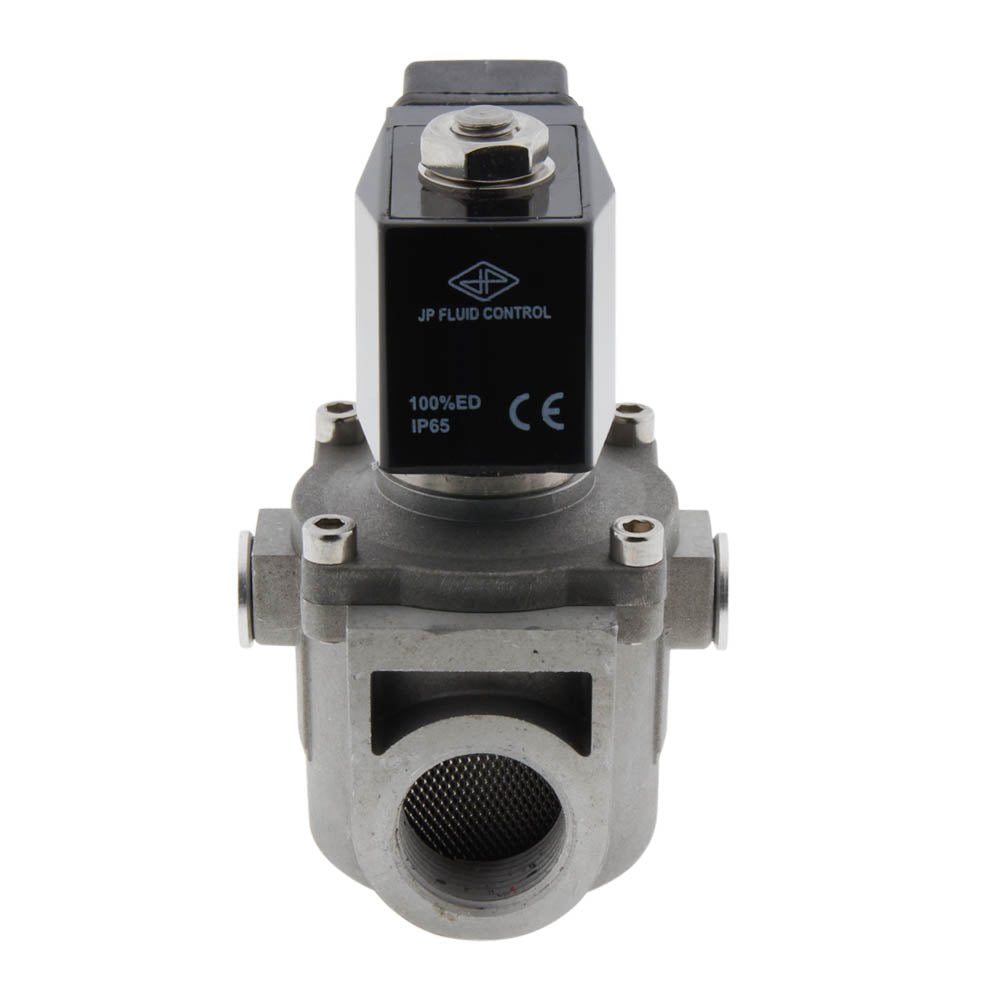

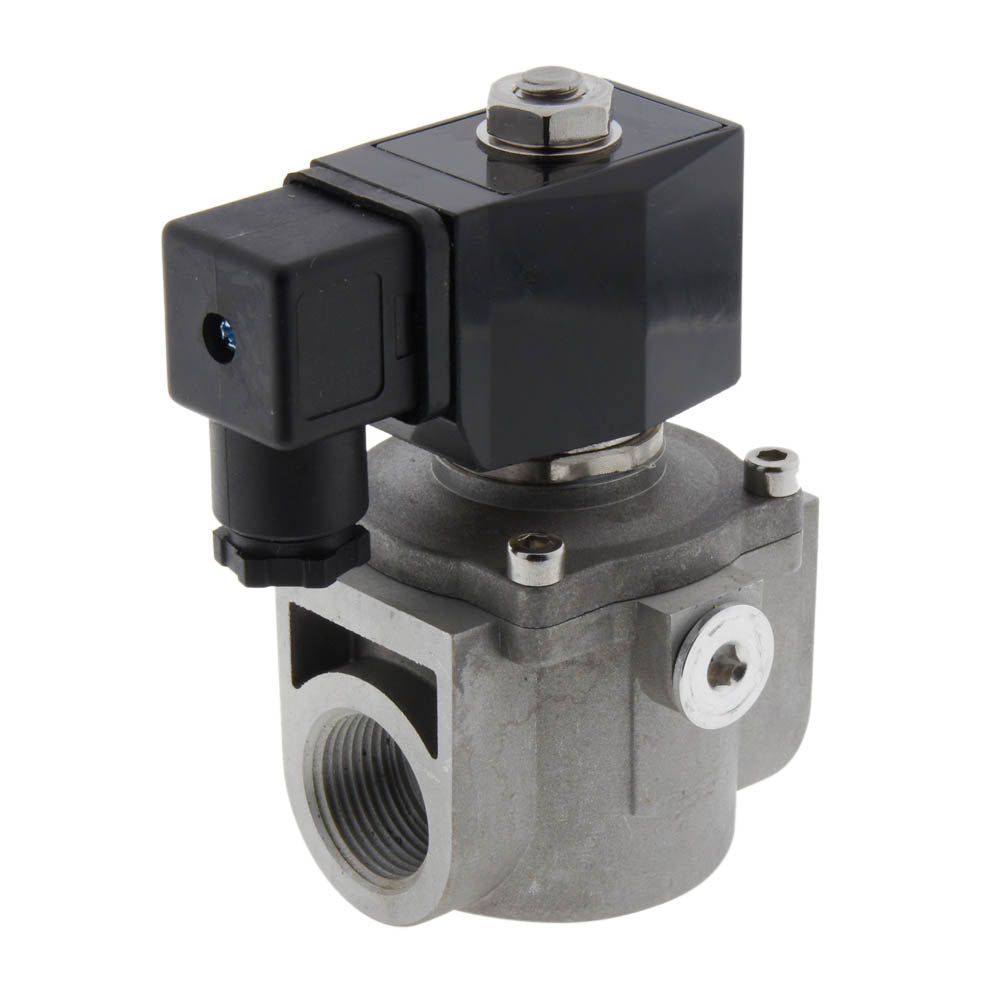

Magnetventil LP-DA 3/4'' Niederdruck Aluminium NBR 0-0,36bar 12V DC
JP Fluid Control 2-Wege-Magnetventil (Typ LP-DA) mit G 3/4 Zoll Gewinde und einer 12 V DC Spule. Die Schaltfunktion des Magnetventils ist stromlos gesxchlossen (Spannung = offen) und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 65° C (149 ° F) Druckbereich von 0 - 0,36 bar (0 - 5 psi). Gehäuse aus Aluminium mit NBR-Dichtung (Nitrilkautschuk) und einer 20-mm-Öffnung. Der Kv-Wert beträgt 6,4 m3/h (106,69 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €86.94
- Regulärer Preis
- €73.06
Beschreibung
Dies ist ein direkt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 3/4-Zoll-Gewinde und einer 12-V-DC-Spule. Das Ventil hat ein Aluminiumgehäuse mit NBR-Dichtung (Nitrilkautschuk) und eine Öffnungsweite von 20 mm (ca. 3/4 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 0,36 bar (0 - 5 psi) und eine maximale Temperatur von 65° C (149° F) geeignet. Das Ventil hat einen Kv-Wert von 6,4 m3/h, was einer Durchflussmenge von 106,69 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 7,4, d. h. 7,4 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil anhand der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Aluminiumgehäuse ist leicht, hat eine begrenzte chemische Beständigkeit und wird hauptsächlich für inerte Gase verwendet. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Gute Fließeigenschaften für Niederdruck-Inertgase
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile
- Das Aluminiumgehäuse ist nur für inerte Gase geeignet
- Das Ventil hat keine Zulassung für den Einsatz in Gasgeräten
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe LP-DA
Das LP-DA ist ein stromlos geschlossenes, direkt betätigtes 2/2-Wege-Magnetventil und speziell für Niederdruckanwendungen mit inerten Gasen konzipiert. Das Gehäuse ist aus Aluminium gefertigt. Die LP-DA-Magnetventile sind je nach Größe mit Spulen der Serien CS1 und CS2 kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
