Magnetventil RPE 1/2'' Nylon NBR 0,2-10bar 6Vdc Verriegelung
Hinweis: Dieses Produkt wird eingestellt und durch V3HGU ersetzt

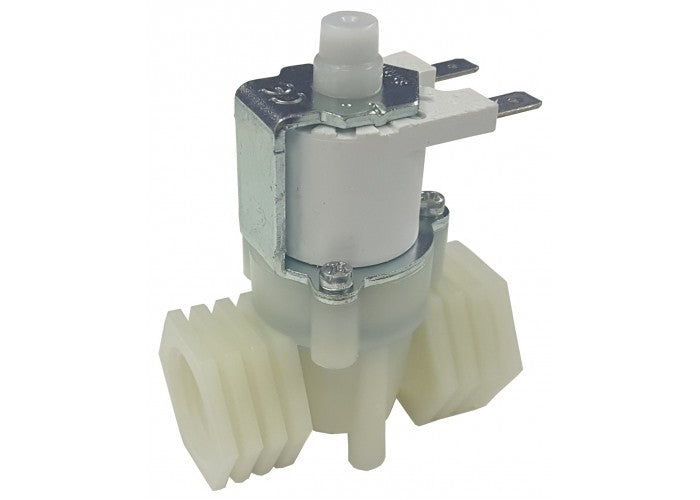

Magnetventil (Marke RPE) mit 1/2 Zoll Gewinde und 6V DC Spule. Schaltungsfunktion: Bi-stabil. Geeignet für saubere Medien (max. 60°C) mit einem Betriebsdruck von 0,2-10bar (Indirekt betrieben). Nylongehäuse mit NBR-Dichtung. Die Blende beträgt 11mm, der Kv-Wert 0,95m3/h (15,8 l/min bei dP=1 bar, Wasser).
Einschließlich SpuleHinweis: Dieses Produkt wird eingestellt und durch V3HGU ersetzt
Beschreibung
Indirekt betätigtes 2/2-Wege-RPE-Magnetventil mit Nylongehäuse, 1/2-Zoll-Gewinde und einer Spule, die mit 6-V-Gleichstromimpulsen gesteuert wird. Geeignet für Anlagen mit einem Betriebsdruck von 0,2 bar bis 10 bar und einer maximalen Temperatur von 60 °C. Dieses indirekt betätigte Ventil benötigt für eine einwandfreie Funktion einen positiven Differenzdruck von 0,2 bar. Für ein geschlossenes System, wie z. B. ein Kühlaggregat, ist ein direkt betriebenes Ventil oder ein elektrischer Kugelhahn besser geeignet. Die Öffnung beträgt 11 mm und der Kv-Wert 0,95m3/h. Der Kv-Wert wird zur Berechnung der Durchflussmenge verwendet: bei 1 bar Differenzdruck (Wasser) beträgt die Durchflussmenge etwa 15,8 l/min.
Dieses Ventil hat eine NBR-Dichtung. NBR ist für Kaltwasser, Druckluft und Öle geeignet. Für viele andere Flüssigkeiten haben FKM (Viton) oder EPDM bessere allgemeine Eigenschaften.
Bitte konsultieren Sie die Tabelle der chemischen Beständigkeit für andere Medien.
Magnetventile sind elektrisch gesteuerte Ventile, die mit Hilfe eines elektrischen Stroms durch einen Magneten (Spule) öffnen oder schließen. Solange sie unter Strom stehen, verbrauchen sie Energie. Sie lassen sich schnell öffnen und schließen. Sie sind schmutzempfindlich und können nur mit sauberen Flüssigkeiten oder Gasen verwendet werden.
Wichtig
- Verwenden Sie saubere Flüssigkeiten oder Gase. Magnetventile sind sehr schmutzempfindlich.
- Versorgen Sie die Spule nicht mit Strom, wenn die Spule aus dem Ventil entfernt ist. Die Spule wird überhitzt und kann durchbrennen.
- Indirekt betätigte Ventile benötigen zum Betrieb einen Differenzdruck. Ein geschlossenes System, wie z. B. eine Zentralheizung, weist im Allgemeinen einen unbekannten und wahrscheinlich zu niedrigen Differenzdruck auf.
- Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.
Beschreibungen
| Begriff | Beschreibung | ||||||||||||||||||
| Solenoidventil | Elektromechanisch betätigtes Ventil. Zum Öffnen oder Schließen des Ventils wird ein elektrischer Strom durch einen Magneten verwendet. | ||||||||||||||||||
| Indirekt betrieben | Indirekt oder servogesteuerte Magnetventile nutzen den Differenzdruck des Mediums zum Öffnen oder Schließen des Ventils. Der Mindestdifferenzdruck beträgt in der Regel 0,5 bar. Da der Flüssigkeitsdruck genutzt wird, kann eine relativ kleine Spule eine große Membrane und damit einen hohen Durchfluss bewirken. | ||||||||||||||||||
| 2/2-Wege | 2 Anschlüsse (Einlass und Auslass) und 2 Positionen (offen und geschlossen). | ||||||||||||||||||
| NBR | Als Dichtungsmaterial wird NBR (Nitrilkautschuk) verwendet. Geeignet für Luft, Wasser und Öle. NBR ist nicht für Ozon oder Aceton geeignet. EPDM ist vorzugsweise für heißes Wasser, Dampf und alkalische Substanzen geeignet. Für die meisten anderen Medien ist FKM (Viton) eine widerstandsfähigere und haltbarere Alternative. Sehen Sie sich die Übersicht über die Materialverträglichkeit an. | ||||||||||||||||||
| 6V DC | . Für die meisten Ventiltypen sind verschiedene Spulen erhältlich (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Verwenden Sie immer die richtige Stromversorgung. | ||||||||||||||||||
| Kv-Wert | Durchfluss (m3/h) von Wasser mit einer Temperatur von 20°C durch das Ventil bei einem Druckabfall von 1 bar. Der Durchfluss kann mit der folgenden Formel berechnet werden: Q=Kv√dp. Beispiel: Der Durchfluss eines Ventils mit Kv=0,5 in einem System mit einem Eingangsdruck von 2 bar und einem freien Auslass kann berechnet werden mit: 0,5√2=0,7m3/h, oder 12 Liter/min. Für Gase muss eine andere Formel verwendet werden, die Durchflussmenge ist dann höher. Ein praktisches Werkzeug zur Bestimmung des erforderlichen Kv-Wertes ist unser Ventilauslegungsrechner. | ||||||||||||||||||
| 1/2 Zoll | G1/2-Zoll-Rohrgewinde (BSPP). Bestimmen Sie die Ventilgröße auf der Grundlage der gewünschten Durchflussmenge und des Rohrdurchmessers. Mit Hilfe des Fittingsortiments können Sie das Ventil an die gewünschte Rohrleitung anschließen.
|
