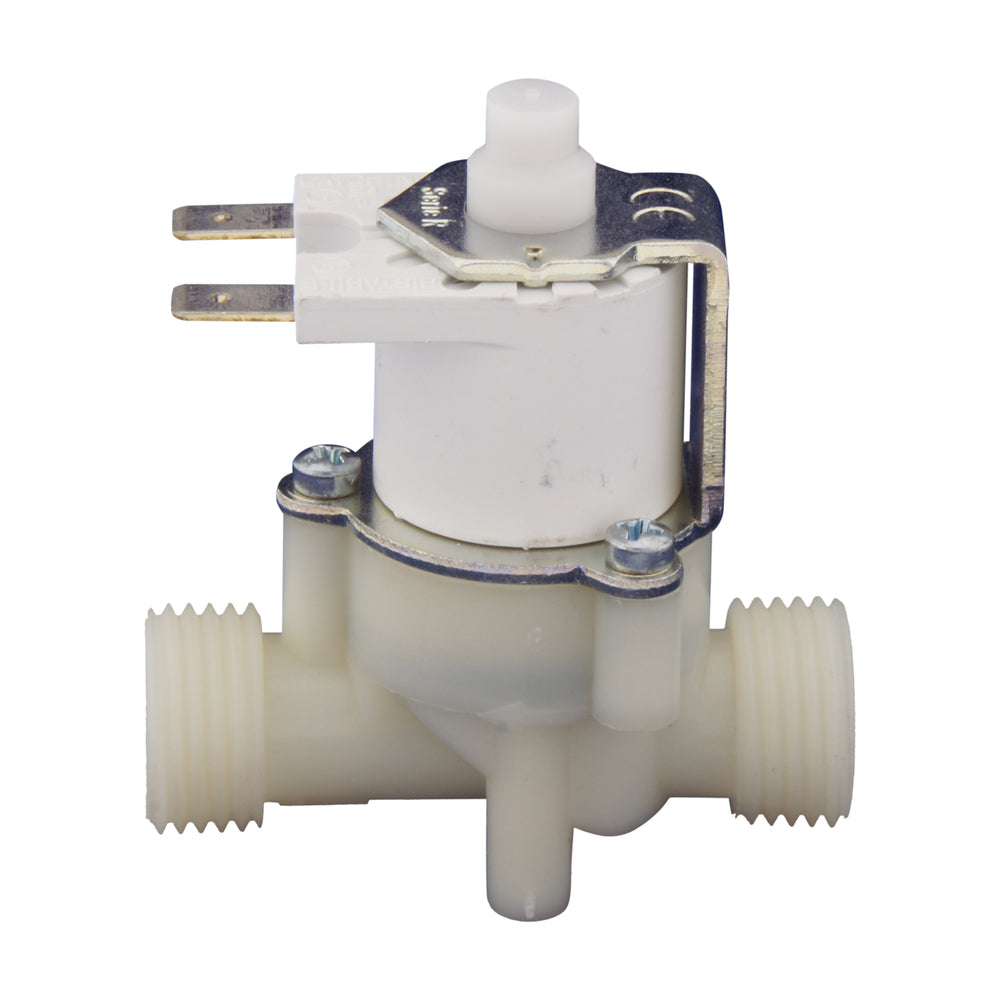

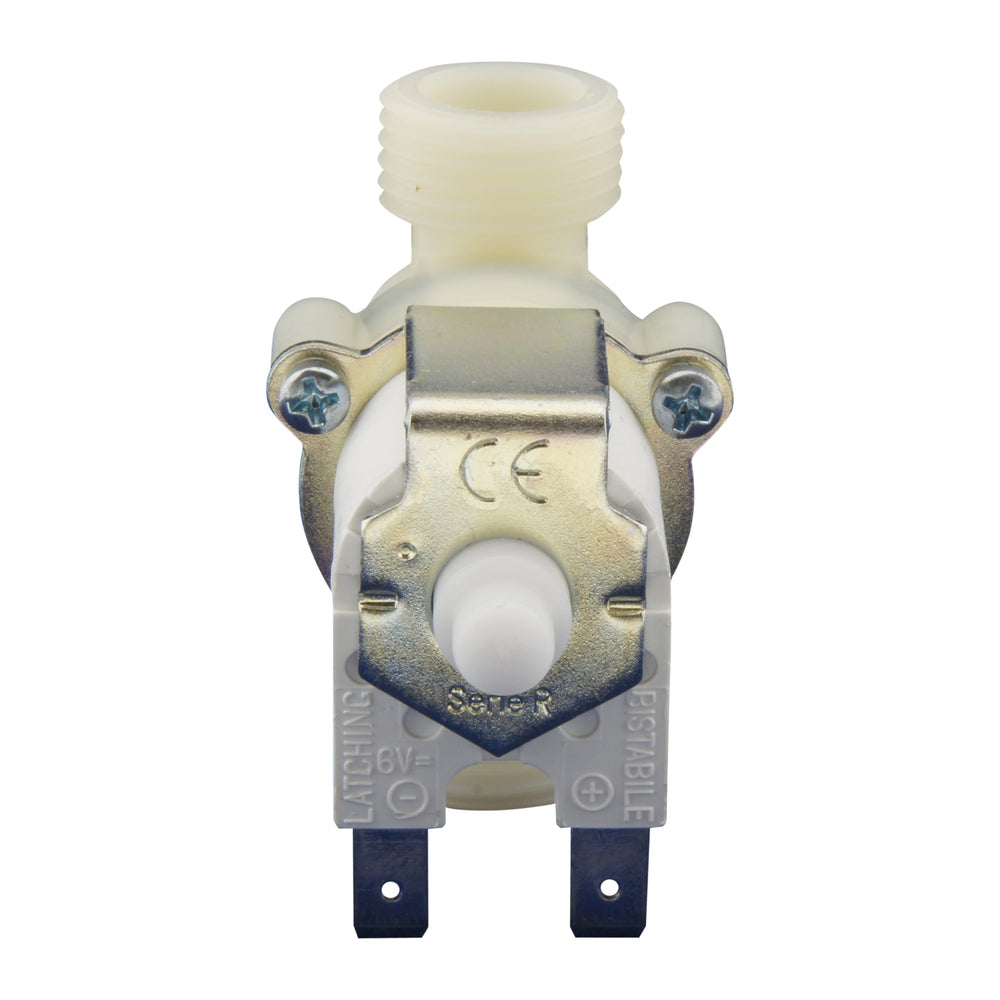

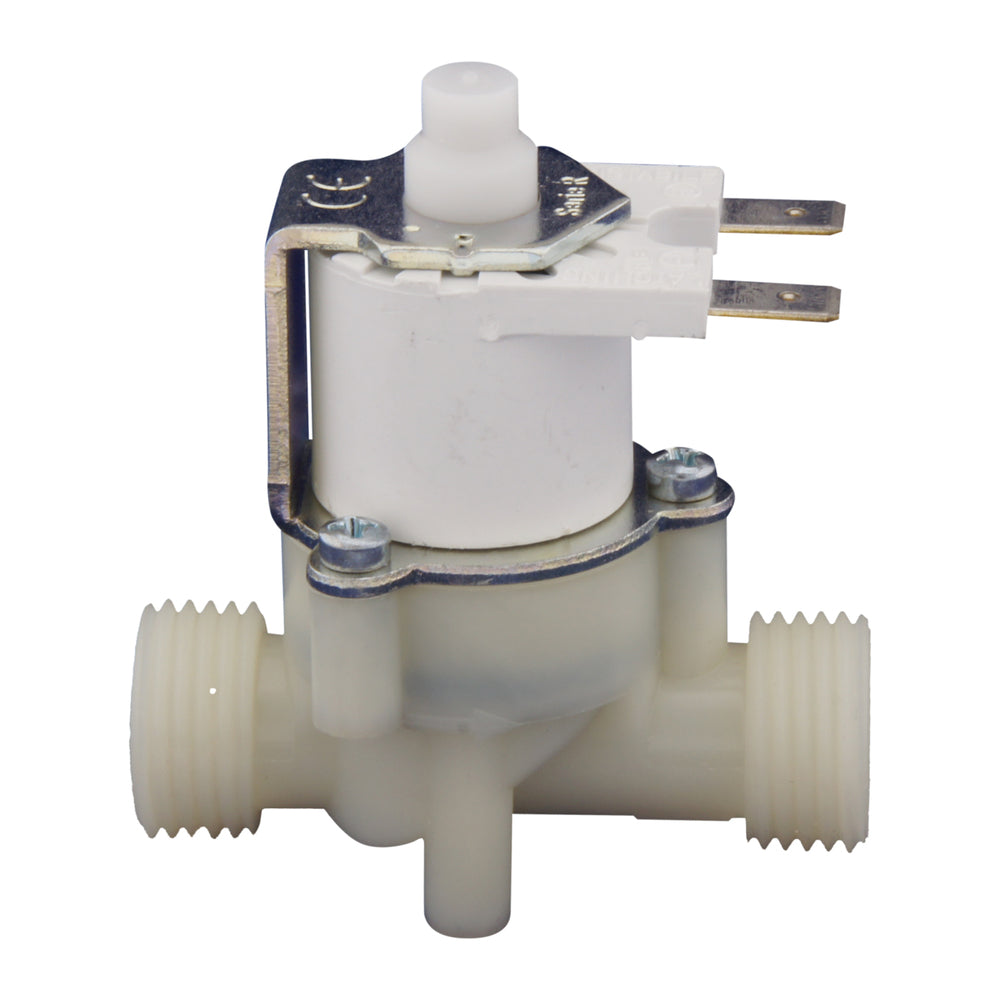

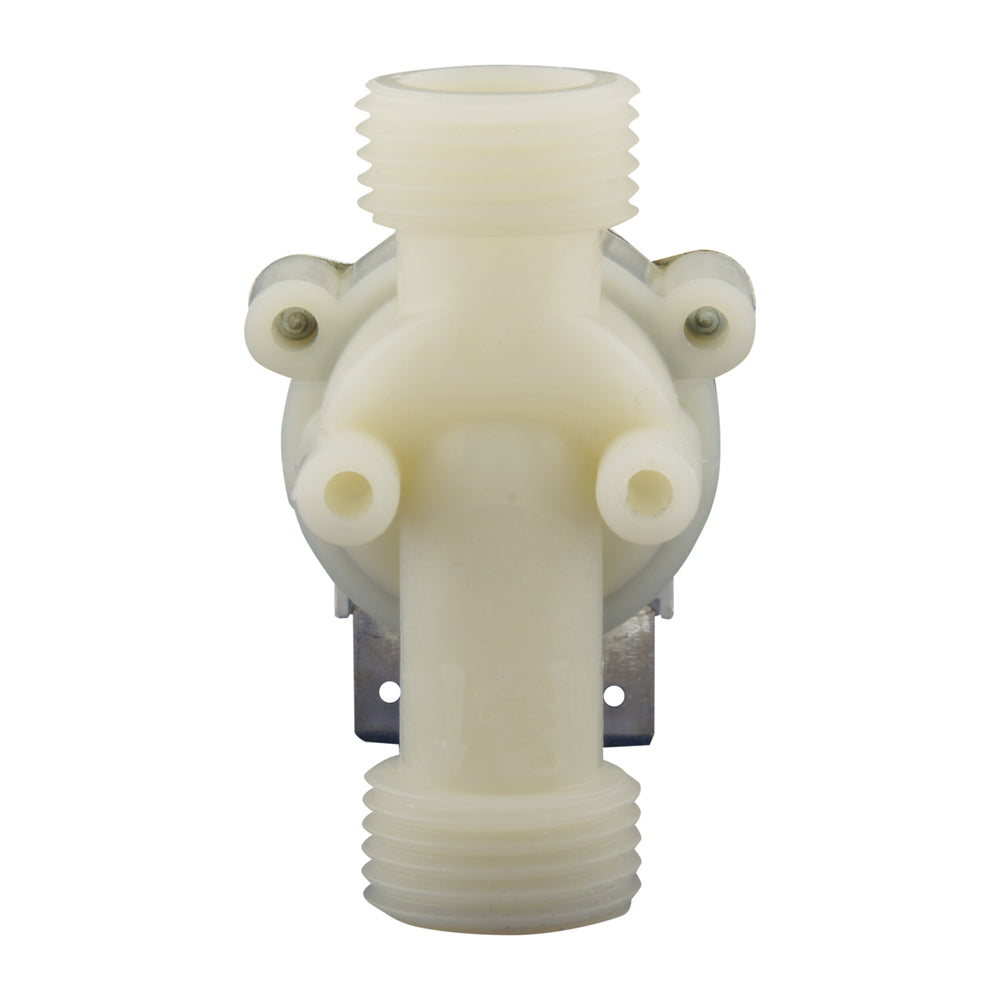

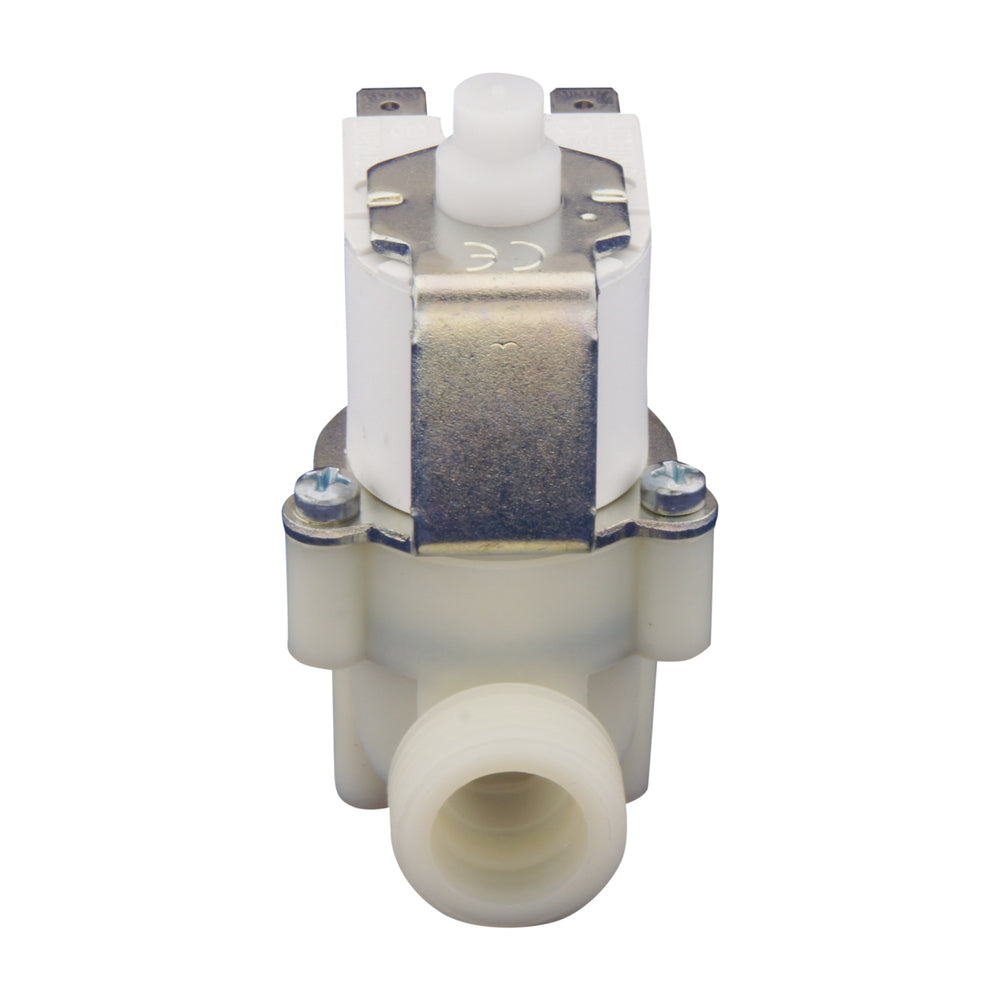

Magnetventil RPE 1/2'' männlich/männlich Nylon NBR 0,2-10bar 6Vdc Verriegelung
Hinweis: Dieses Produkt wird eingestellt und durch V3HGU ersetzt
Abgesetzt
Referenz:
5115NB-6V
Marke:
RPE
Herst. TeilNr.:
R Mini 511
Magnetventil (Marke RPE) mit 1/2-Zoll-Gewinde (männlich/männlich) und 6V DC-Spule. Schaltungsfunktion: Bi-stabil. Geeignet für saubere Medien (max. 60°C) mit einem Betriebsdruck von 0,2-10bar (Indirekt betrieben). Nylongehäuse mit NBR-Dichtung. Die Blende beträgt 11mm, der Kv-Wert 0,95m3/h(15,8 l/min bei dP=1 bar, Wasser).
Einschließlich SpuleHinweis: Dieses Produkt wird eingestellt und durch V3HGU ersetzt
Beschreibung
Spezifikationen
Downloads
Verwandte Produkte
Downloads
Spezifikationen
Anschlussmaß
Wählen Sie eine Anschlussgröße, die der Größe des Rohrs oder Schlauchs entspricht, an den es angeschlossen werden soll. Alternativ können Sie das Ventil auf der Grundlage des Kv-Wertes auslegen, um die Genauigkeit zu erhöhen.
1/2 Zoll
Anschlussart
Art des Anschlusses, der für die Ventilanschlüsse verwendet wird.
Außengewinde zylindrisch BSPP-G
Funktion
Die Schaltfunktion eines Magnetventils legt fest, wie die Flüssigkeit zwischen den Anschlüssen des Ventils fließt, wenn es erregt oder nicht erregt ist.
Bistabil
Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
6 V GLEICHSTROM
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Kunststoff
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
Nitrilkautschuk NBR
Bedienung
Das Funktionsprinzip des Magnetventils.
indirekt
Empfohlen für
Art der Flüssigkeit oder des Gases, für die das Ventil empfohlen wird.
Wasser (bis zu 60°C), Alkohole, Meerwasser, Demineralisiertes Wasser
Min. Druckunterschied (bar)
Minimale Druckdifferenz, die für eine effektive Funktion des Ventils erforderlich ist. Wenn der Druckunterschied geringer ist, funktioniert das Ventil möglicherweise nicht richtig.
0.2
Max. Arbeitsdruck (bar)
Maximale Druckdifferenz zwischen Einlass- und Auslassöffnung.
10
Merkmale
Wählen Sie alle besonderen Merkmale des Magnetventils, die für Ihre Anwendung wichtig sind.
Verriegelung
Zulassung
Zertifizierungen oder Zulassungen, aus denen hervorgeht, dass Sicherheits-, Qualitäts- oder Leistungsstandards eingehalten werden.
Trinkwasser
Ventildurchlass (mm)
Die Ventilbohrung ist der Durchmesser der Blende, durch die das Medium fließt. Sie hat einen großen Einfluss auf die Durchflussmenge.
11
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
0.95
Min. Mediumtemperatur (Dauerbetrieb) (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
0
Max. Mediumtemperatur (Dauerbetrieb) (°C)
Die maximale Temperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
60
Elektrischer Anschluss
Art des elektrischen Anschlusses, mit dem eine Stromversorgung an das Ventil angeschlossen wird.
Faston 6.3 mm x 0.8 mm
Schutzart (IP)
Die Schutzart IP (Ingress Protection) gibt die Widerstandsfähigkeit des Produkts gegen Staub und Wasser an, was für den Einsatz im Freien oder unter schwierigen Bedingungen entscheidend ist.
IPX0
Ventilanschlüsse/-stellungen
Anzahl der Anschlüsse und Positionen, z. B. 2/2-Wege bedeutet 2 Anschlüsse (ein/aus) und 2 Positionen (offen/geschlossen)
2/2 Weg
Oberflächenschutz
Die Art des Oberflächenschutzes der Komponente.
unbehandelt
Ausführung
Wählen Sie ein Modell.
gerade
Spannungsart
Die Art der Spannung, die für den korrekten Betrieb des Magnetventils erforderlich ist. Übliche Optionen sind Wechsel- oder Gleichspannung.
DC
Max. Umgebungstemperatur (°C)
Die höchste Temperatur, bei der das Magnetventil sicher und effektiv arbeiten kann, ohne dass es zu Schäden oder Ausfällen kommt.
60
Belastungszyklus
Die maximale Zeitspanne, die das Magnetventil unter Spannung bleiben kann, bevor es zu heiß wird und Schäden oder Ausfälle drohen.
100%
Typ der Spule
Der Typ der Magnetventilspule.
R-Reihe
Indirekt betätigt
Ja
Max. Differenzdruck Luft/Gase (bar)
10
Explosionsschutz
ohne
