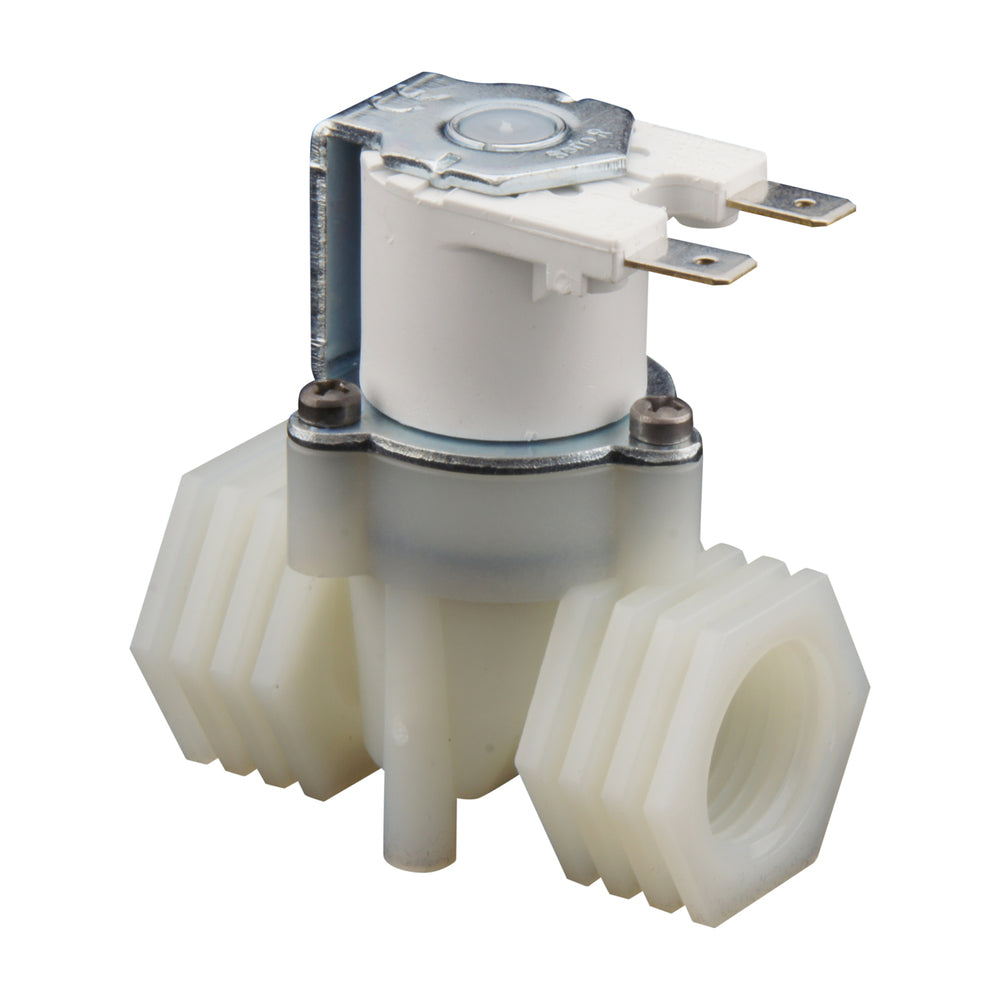

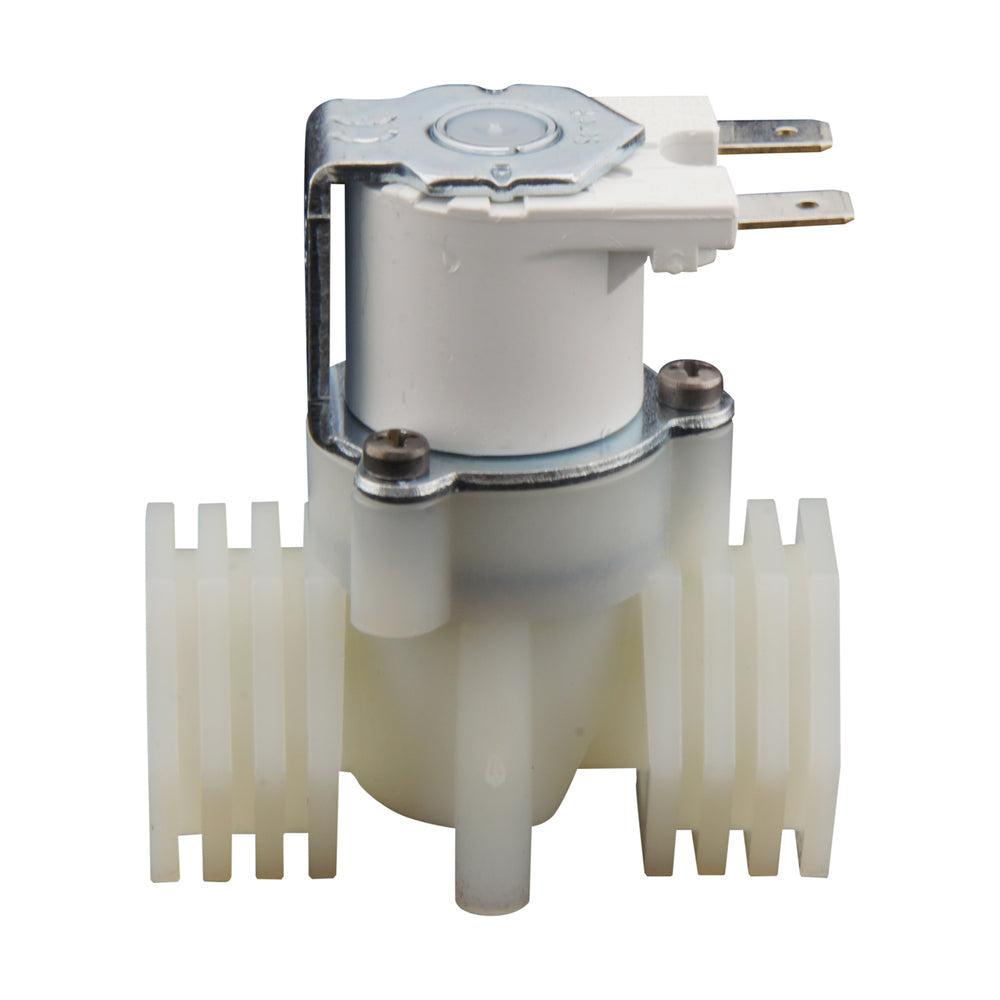

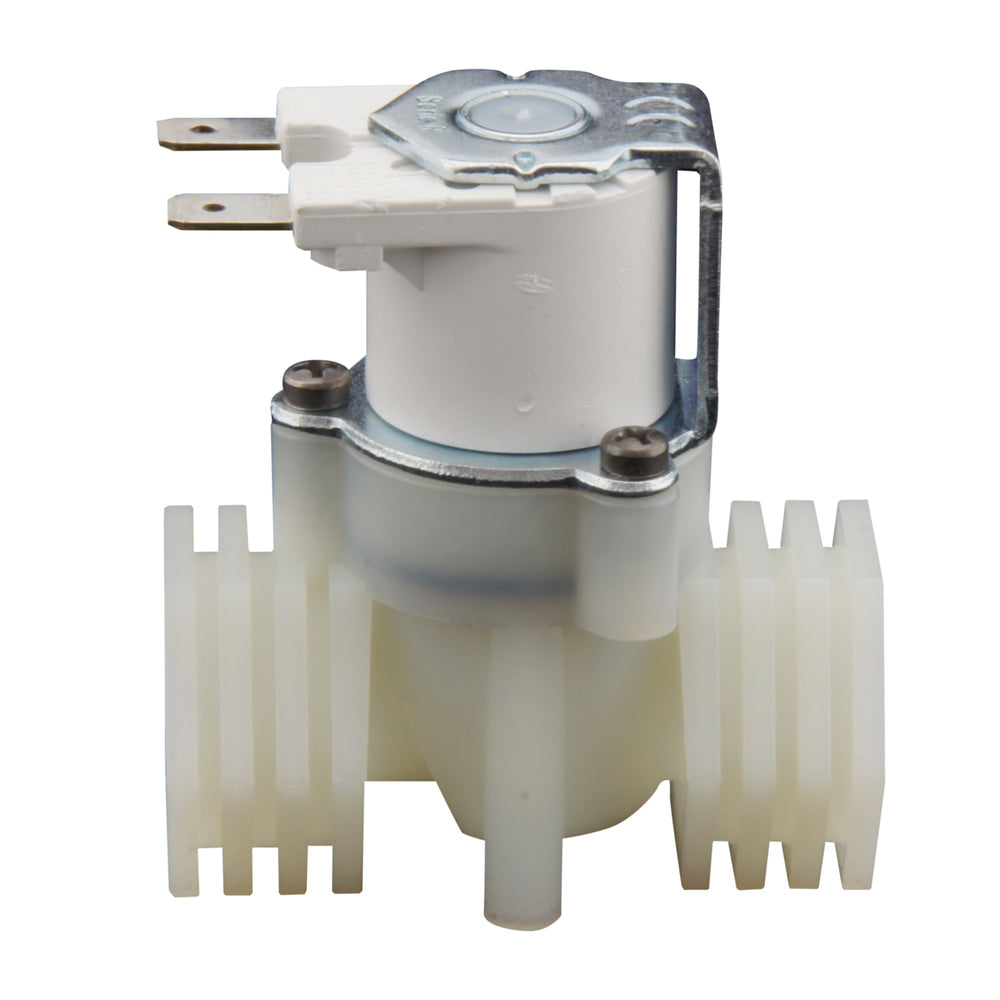

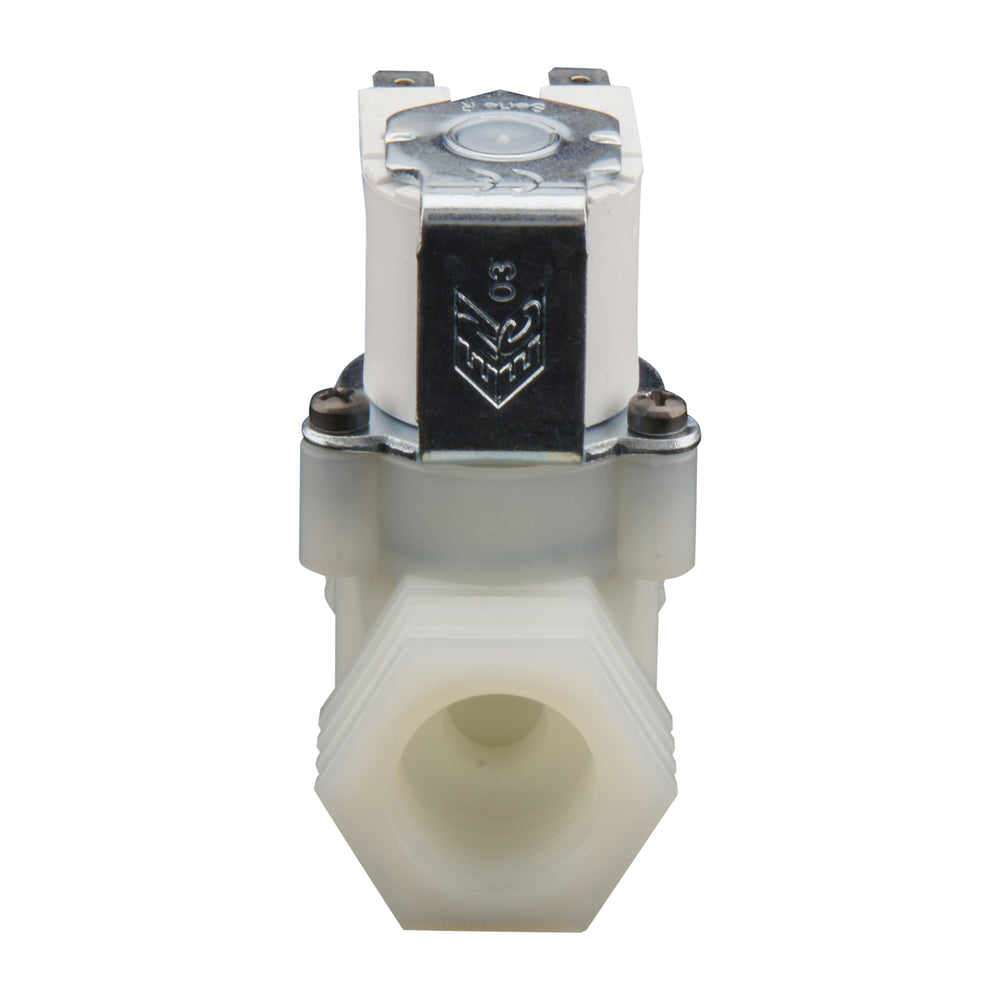

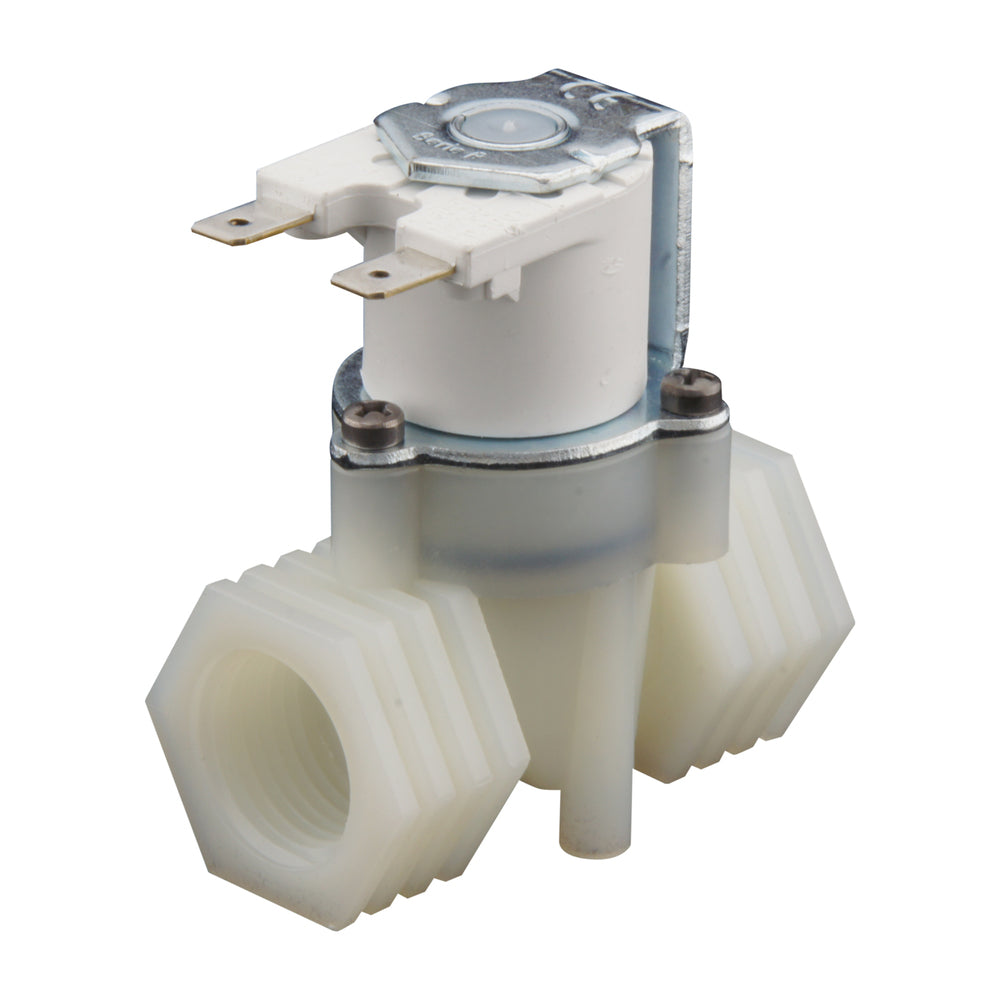

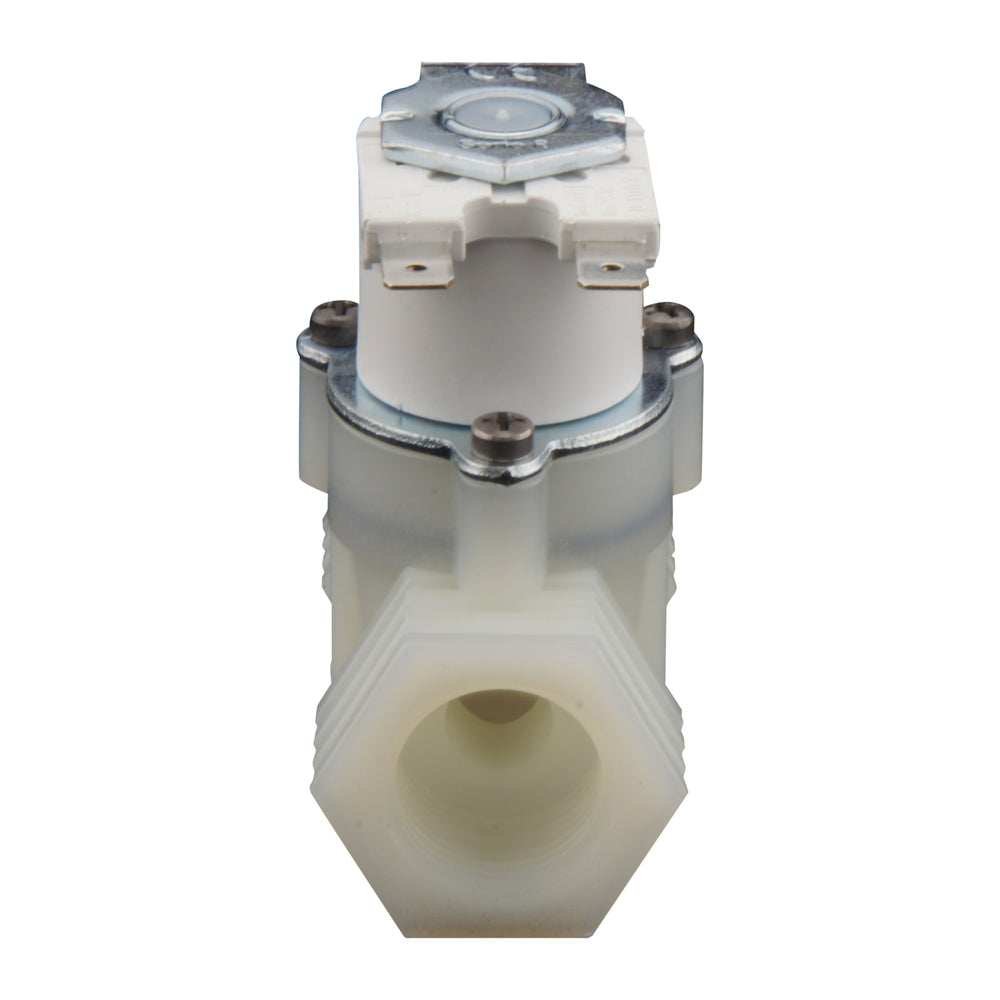

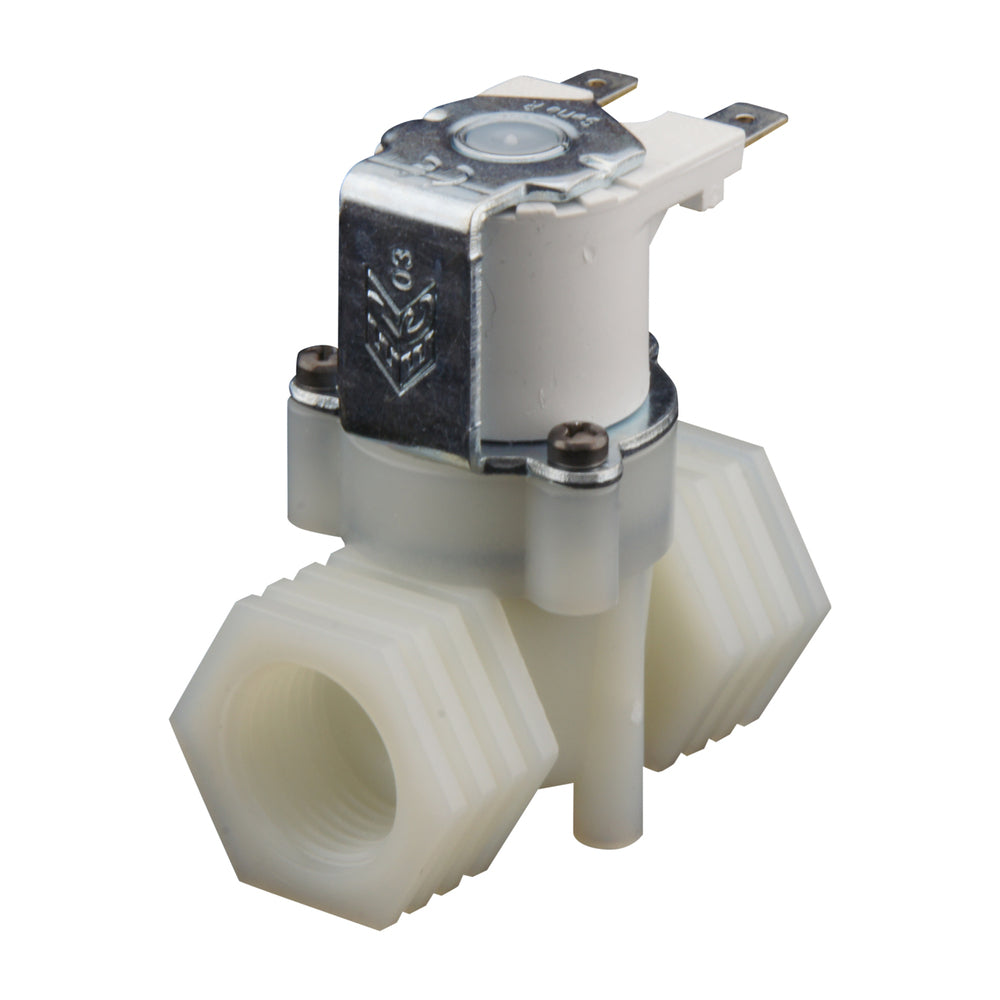

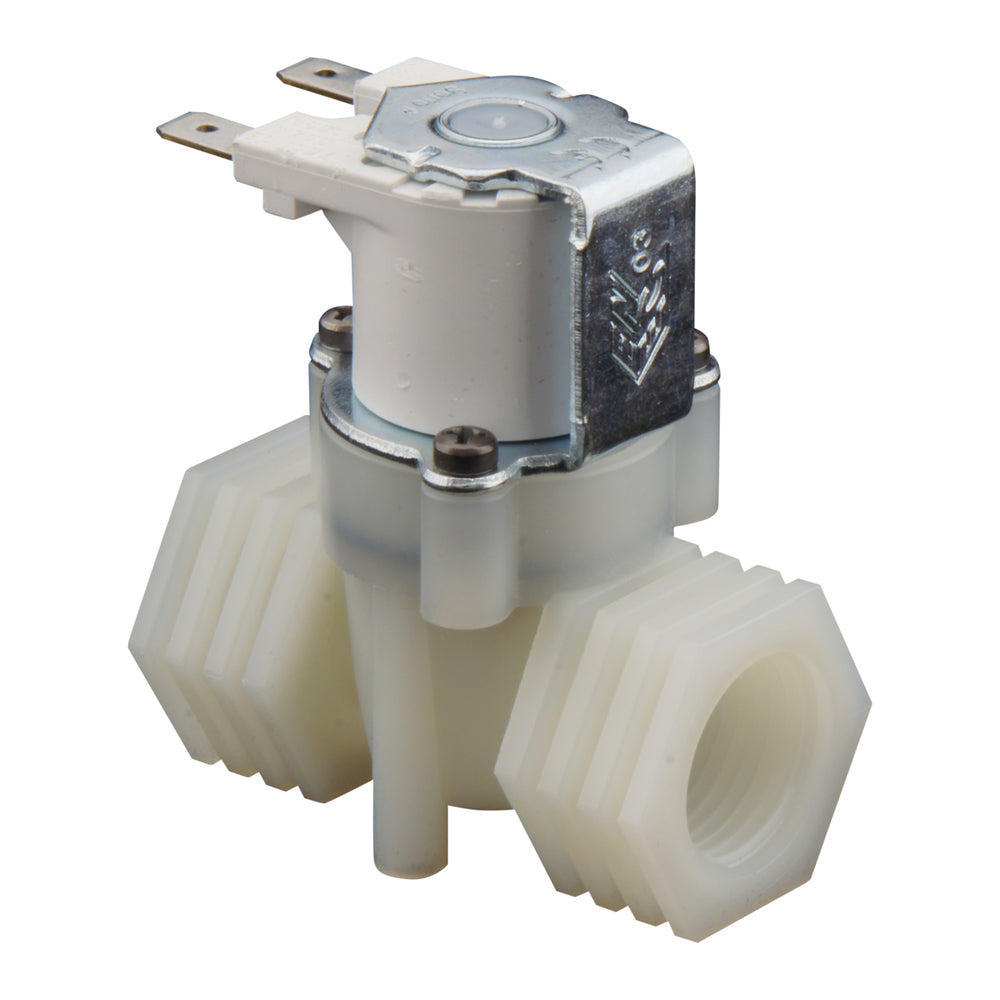

Magnetventil RPE 1/2'' Nylon NBR 0,2-10bar 24V AC Lebensmittel
Hinweis: Dieses Produkt wird eingestellt und durch V3HGT ersetzt
Magnetventil (Marke RPE) mit 1/2 Zoll Gewinde und 24V AC Spule. Schaltungsfunktion: Normalerweise geschlossen. Geeignet für saubere Medien (max. 60°C) mit einem Betriebsdruck von 0,2-10bar (Indirekt betrieben). Nylongehäuse mit NBR-Dichtung. Die Blende beträgt 11mm, der Kv-Wert 0,96m3/h(16 l/min bei dP=1 bar, Wasser).
Einschließlich SpuleHinweis: Dieses Produkt wird eingestellt und durch V3HGT ersetzt
Beschreibung
indirekt betätigte Ventil benötigt einen positiven Differenzdruck von 0,2 bar. Für ein geschlossenes System, wie z. B. ein Kühlaggregat, ist ein direkt betriebenes Ventil oder ein elektrischer Kugelhahn besser geeignet. Die Öffnung beträgt 11 mm und der Kv-Wert 0,96m3/h. Der Kv-Wert wird verwendet, um chemische Beständigkeitstabelle für andere Medien.
Magnetventile sind elektrisch gesteuerte Ventile, die mit Hilfe eines elektrischen Stroms durch einen Magneten (Spule) öffnen oder schließen. Solange sie unter Strom stehen, verbrauchen sie Energie. Sie lassen sich schnell öffnen und schließen. Sie sind schmutzempfindlich und können nur mit sauberen Flüssigkeiten oder Gasen verwendet werden.
Wichtig
- Verwenden Sie saubere Flüssigkeiten oder Gase. Magnetventile sind sehr schmutzempfindlich.
- Die Spule darf nicht mit Strom versorgt werden, wenn sie aus dem Ventil entfernt ist. Die Spule wird überhitzt und kann durchbrennen.
- Indirekt betätigte Ventile benötigen zum Betrieb einen Differenzdruck. Ein geschlossenes System, wie z. B. eine Zentralheizung, weist im Allgemeinen einen unbekannten und wahrscheinlich zu niedrigen Differenzdruck auf.
- Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.
Beschreibungen
| Term | Beschreibung | ||||||||||||||||||
| Solenoidventil | Elektromechanisch betätigtes Ventil. Zum Öffnen oder Schließen des Ventils wird ein elektrischer Strom durch einen Magneten verwendet. | ||||||||||||||||||
| Indirekt betrieben | Indirekt oder servogesteuerte Magnetventile nutzen den Differenzdruck des Mediums zum Öffnen oder Schließen des Ventils. Der Mindestdifferenzdruck beträgt in der Regel 0,5 bar. Da der Flüssigkeitsdruck genutzt wird, kann eine relativ kleine Spule eine große Membrane und damit einen hohen Durchfluss bewirken. | ||||||||||||||||||
| 2/2-Wege | 2 Anschlüsse (Einlass und Auslass) und 2 Positionen (offen und geschlossen). | ||||||||||||||||||
| Normal geschlossen | Das Ventil öffnet, wenn die Spule erregt wird (normal geschlossen oder NC). | ||||||||||||||||||
| NBR | Als Dichtungsmaterial wird NBR (Nitrilkautschuk) verwendet. Geeignet für Luft, Wasser und Öle. NBR ist nicht für Ozon oder Aceton geeignet. EPDM ist vorzugsweise für heißes Wasser, Dampf und alkalische Substanzen geeignet. Für die meisten anderen Medien ist FKM (Viton) eine widerstandsfähigere und haltbarere Alternative. Sehen Sie sich den Ventilauslegungsrechner an. | ||||||||||||||||||
| 1/2 Zoll | G1/2-Zoll-Rohrgewinde (BSPP). Bestimmen Sie die Ventilgröße auf der Grundlage der gewünschten Durchflussmenge und des Rohrdurchmessers. Mit Hilfe des Fittingsortiments können Sie das Ventil an die gewünschte Rohrleitung anschließen.
|
