Referenz: ST-IA200B500E-024DC
Marke: JP Fluid Control

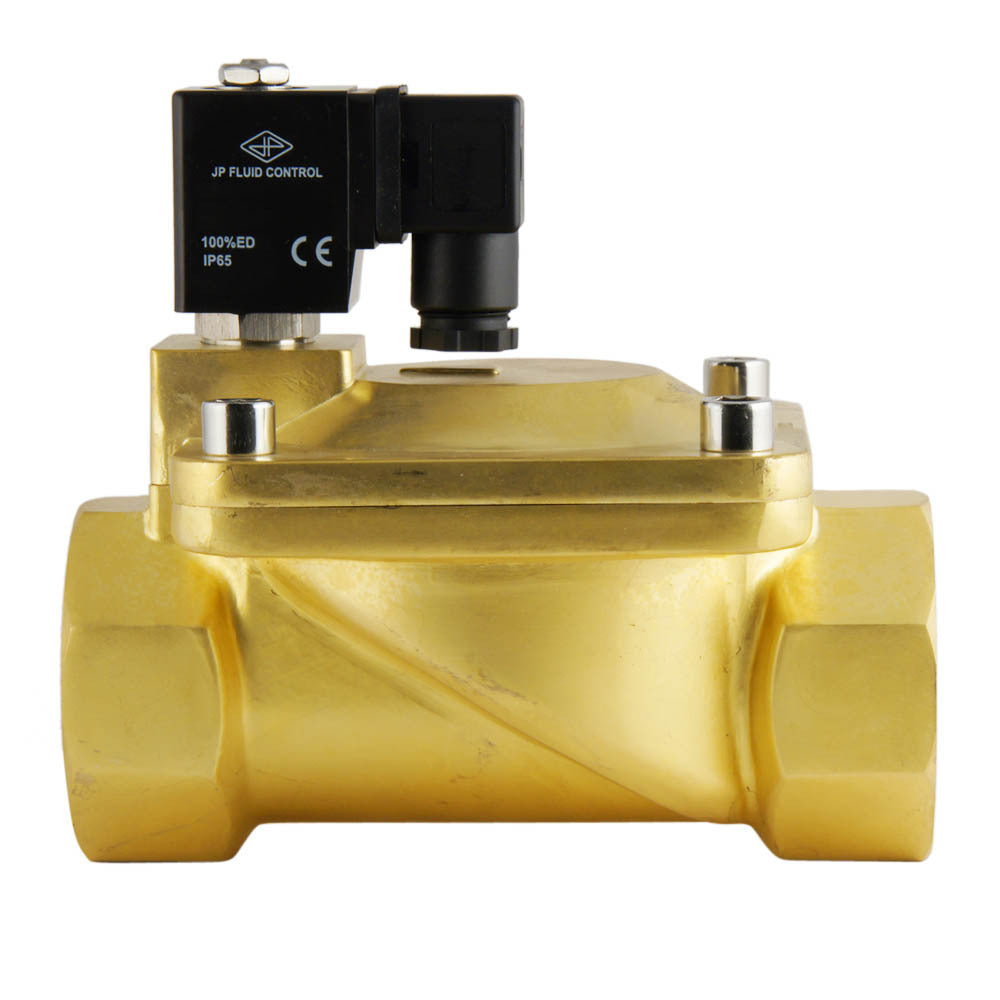

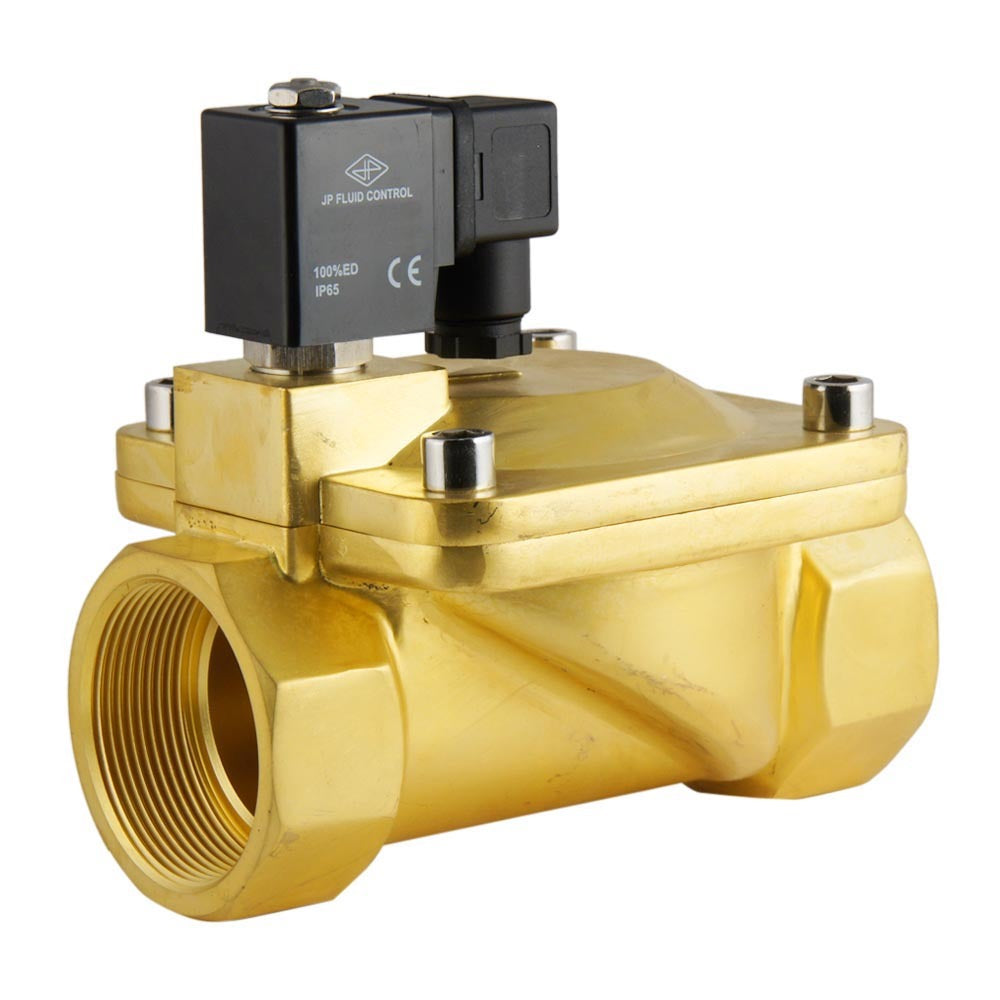

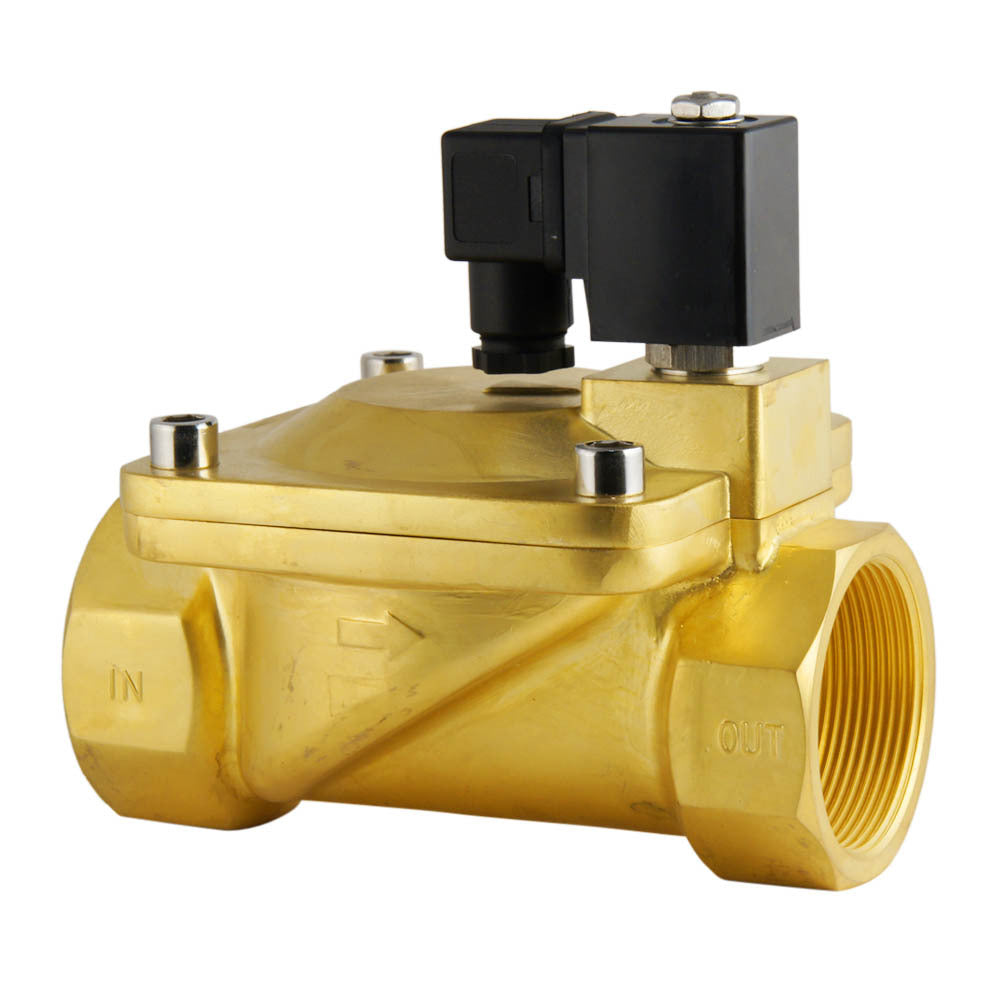

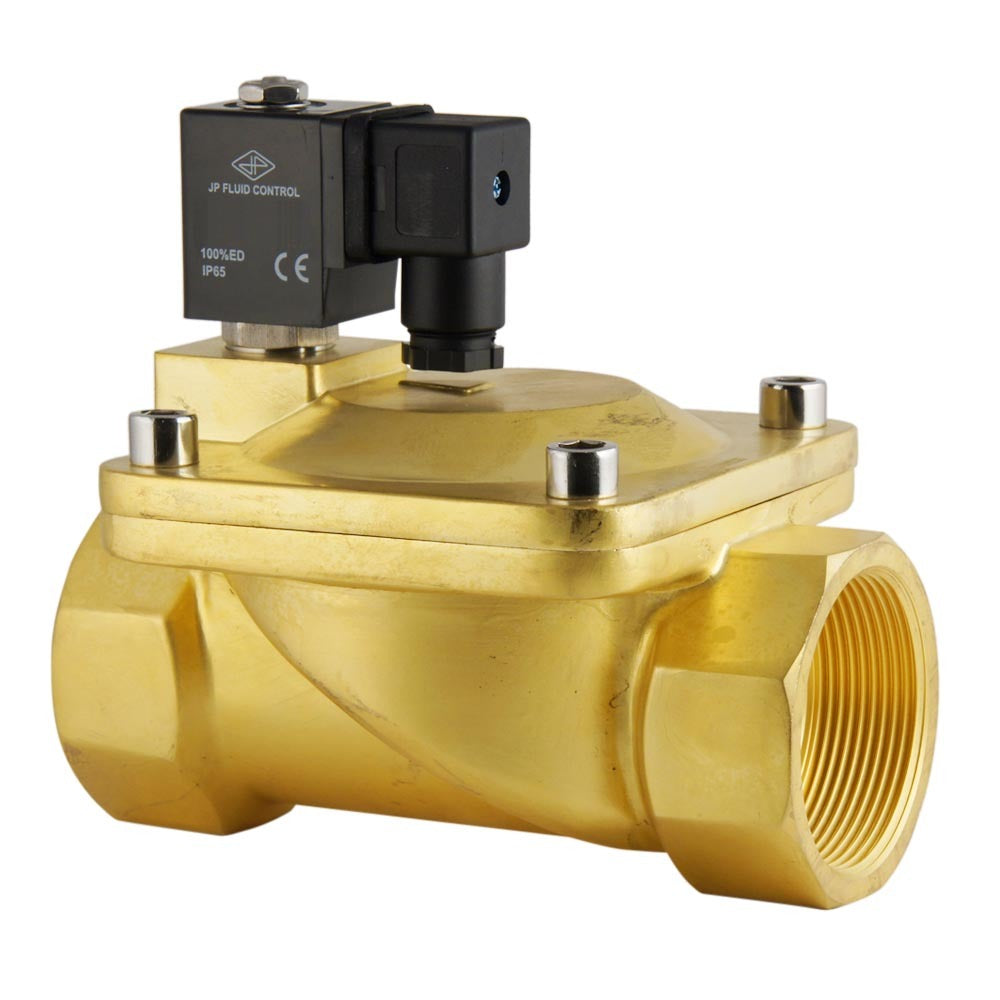

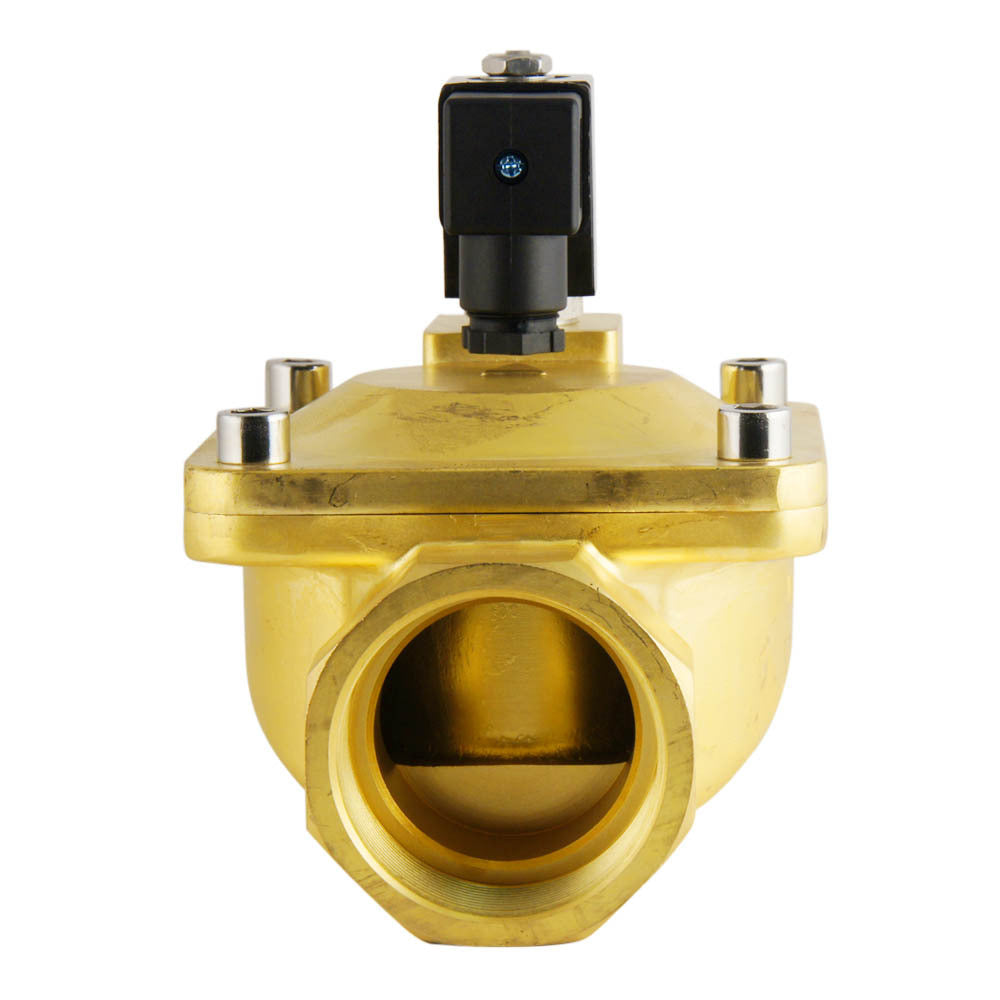

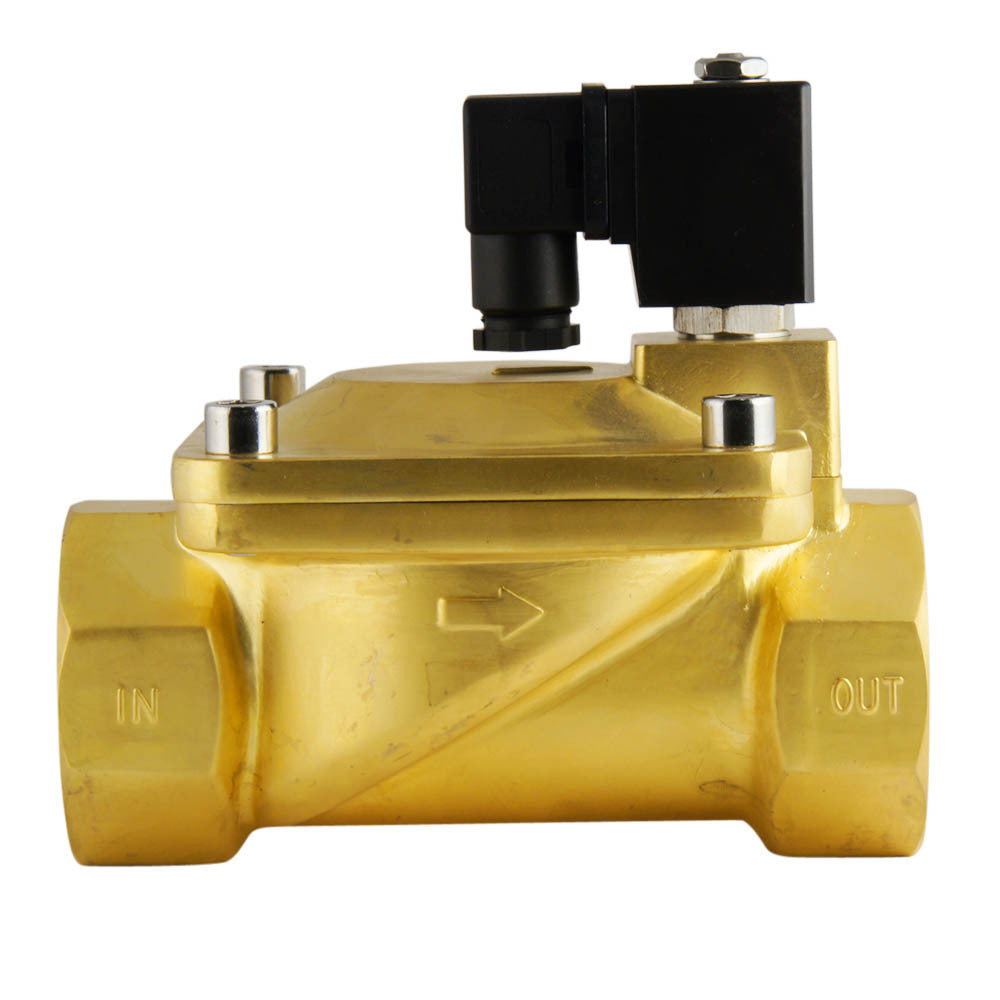

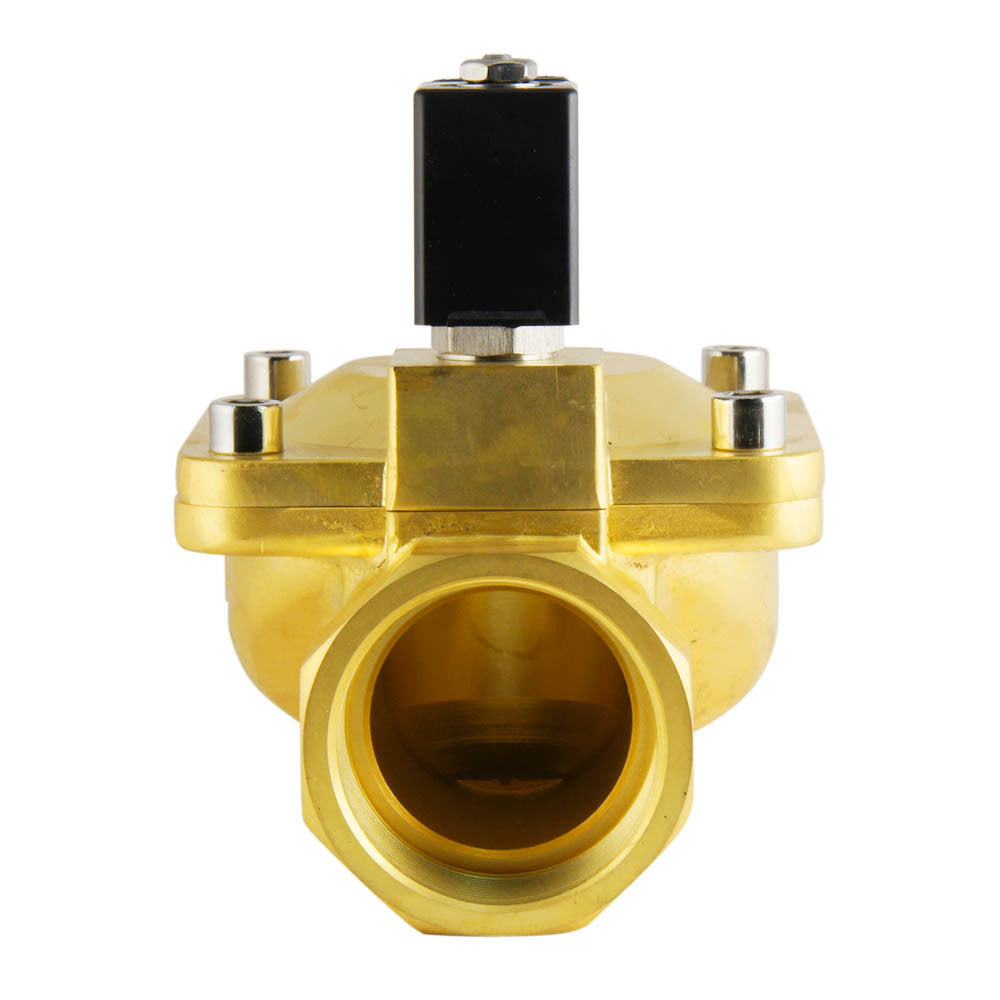

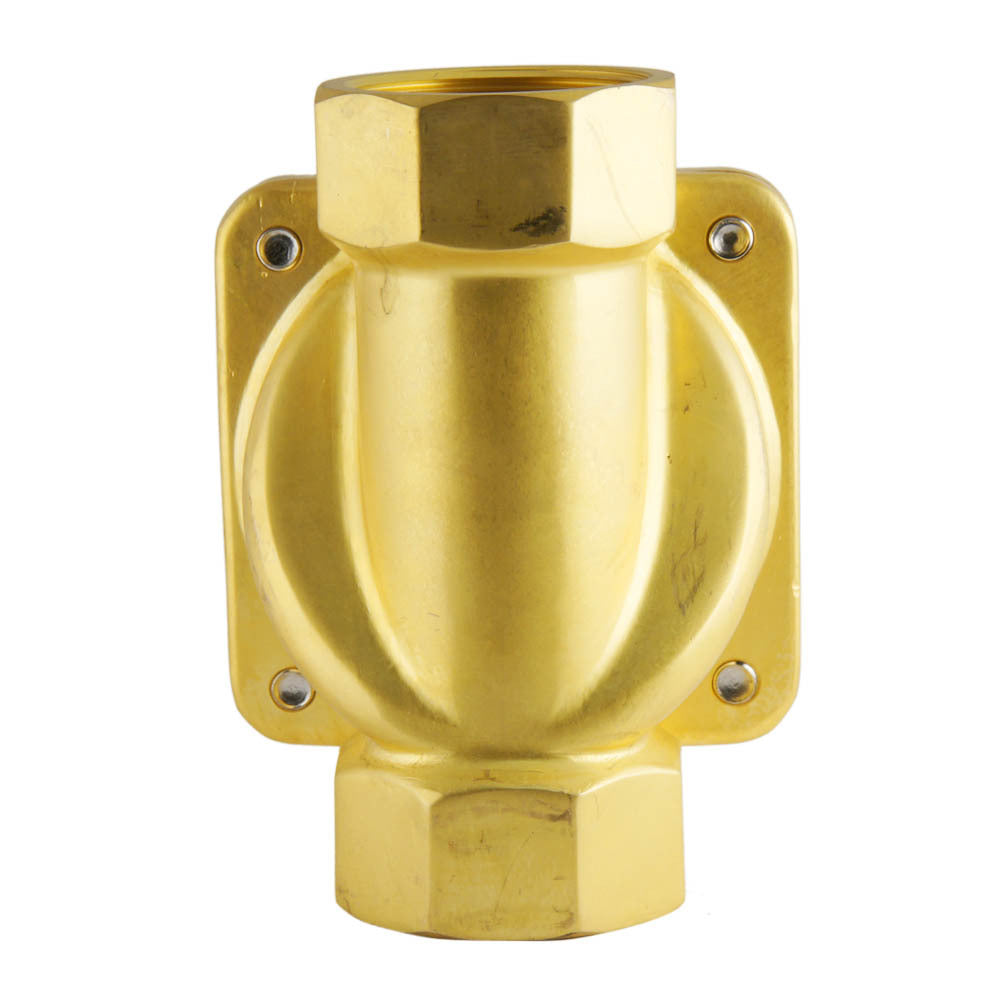

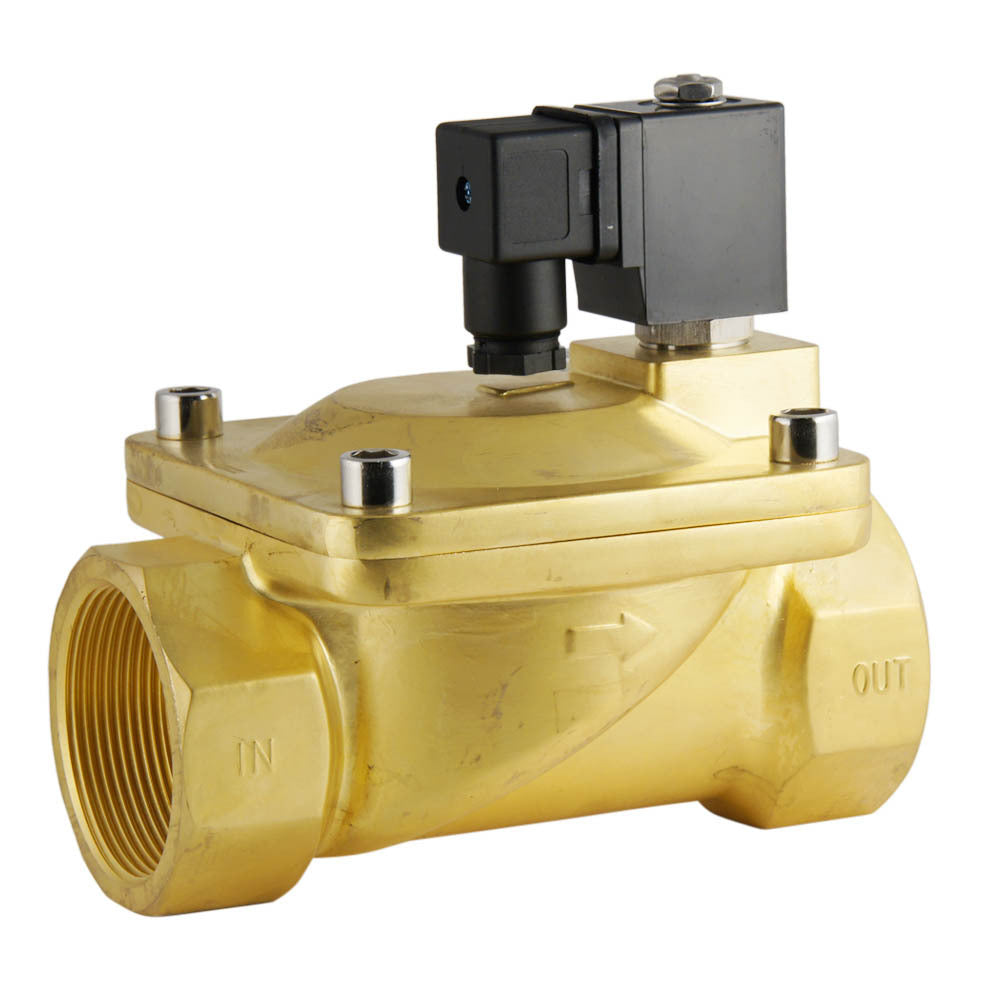

JP Fluid Control 2-Wege-Magnetventil (Typ ST-IA) mit G 2 Zoll Gewinde und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und indirekt wirkend, so dass ein geringer Differenzdruck erforderlich ist. Geeignet für eine maximale Medientemperatur von 130° C (266 ° F) Druckbereich von 0,5 - 16 bar (7 - 232 psi). Gehäuse aus Messing mit EPDM-Dichtung und einer 50-mm-Öffnung. Der Kv-Wert beträgt 40,94 m3/h (682,47 l/min bei dp=1 bar Wasser).

Alle anzeigen
Regulärer Preis
€298,87
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€251,15
ohne MwSt.

Auf Lager +0 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 15 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 0 Tagen rechnen. Bis zu 1015 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75,00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dies ist ein indirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 2-Zoll-Gewinde und einer 24-V-DC-Spule. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und eine Öffnungsweite von 50 mm (ca. 2 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0,5 - 16 bar (7 - 232 psi) und eine maximale Temperatur von 130° C (266° F) geeignet. Das Ventil hat einen Kv-Wert von 40,94 m3/h, was einer Durchflussmenge von 682,47 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 47,33, d. h. 47,33 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) ist für neutrale Flüssigkeiten und viele Chemikalien geeignet, hat aber eine schlechte Beständigkeit gegen Öle und Fette. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Vorteile:

  • Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
  • Lieferung inklusive Spule und Stecker
  • EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
  • Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65

Nachteile:

  • Nicht geeignet für geringe Druckunterschiede (< 0,5 bar). Wenn Sie einen niedrigen Druck oder ein Vakuum haben, sollten Sie ein (halb)direktes Magnetventil oder einen anderen Ventiltyp wie ein elektrisches Kugelventil in Betracht ziehen.
  • EPDM ist nicht für Öle und Fette geeignet
  • Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
  • Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.

ST-IA-Reihe

Das ST-IA Ventil ist ein indirekt betätigtes, stromlos geschlossenes 2/2-Wege-Magnetventil. Die Magnetventile haben eine Nennweite von 13 bis 50 mm und benötigen einen Differenzdruck von mindestens 0,5 bar. Das Gehäuse ist sowohl aus Messing als auch aus Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die ST-IA-Magnetventile sind mit den Spulen der CS1-Reihe kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
