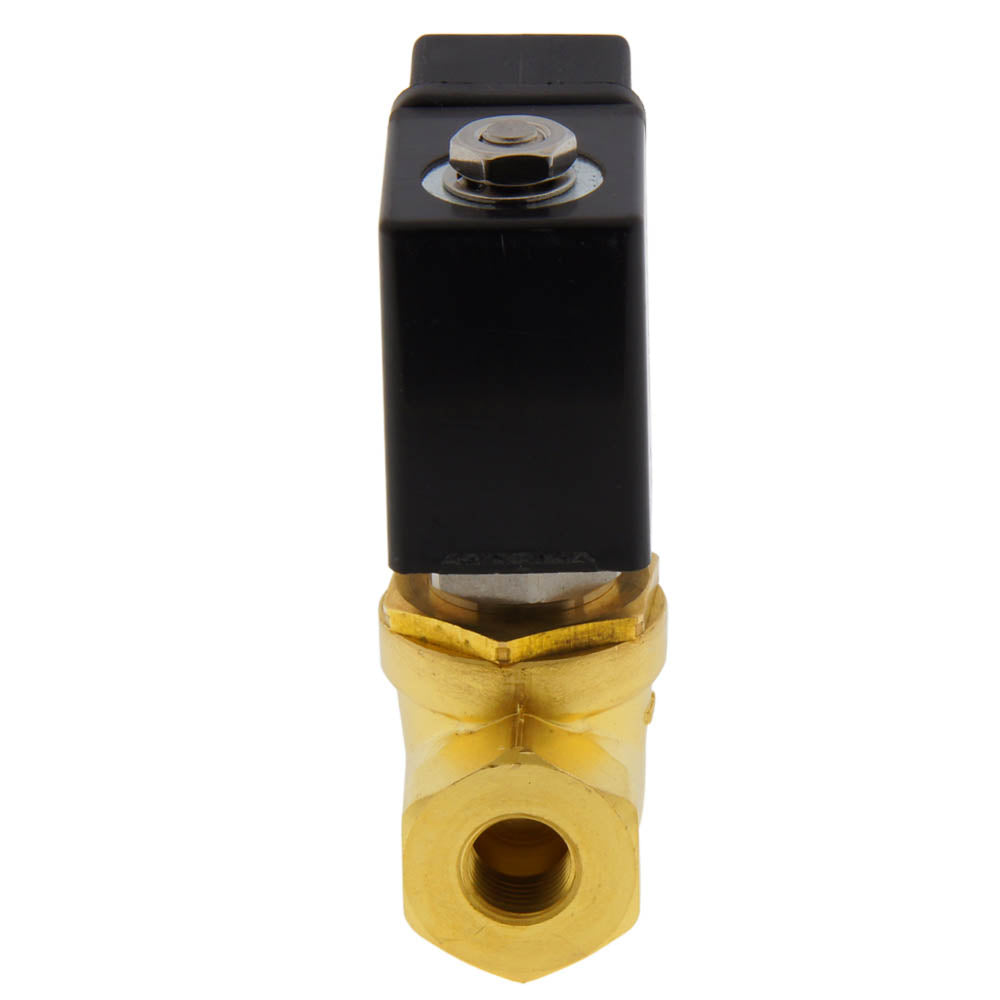

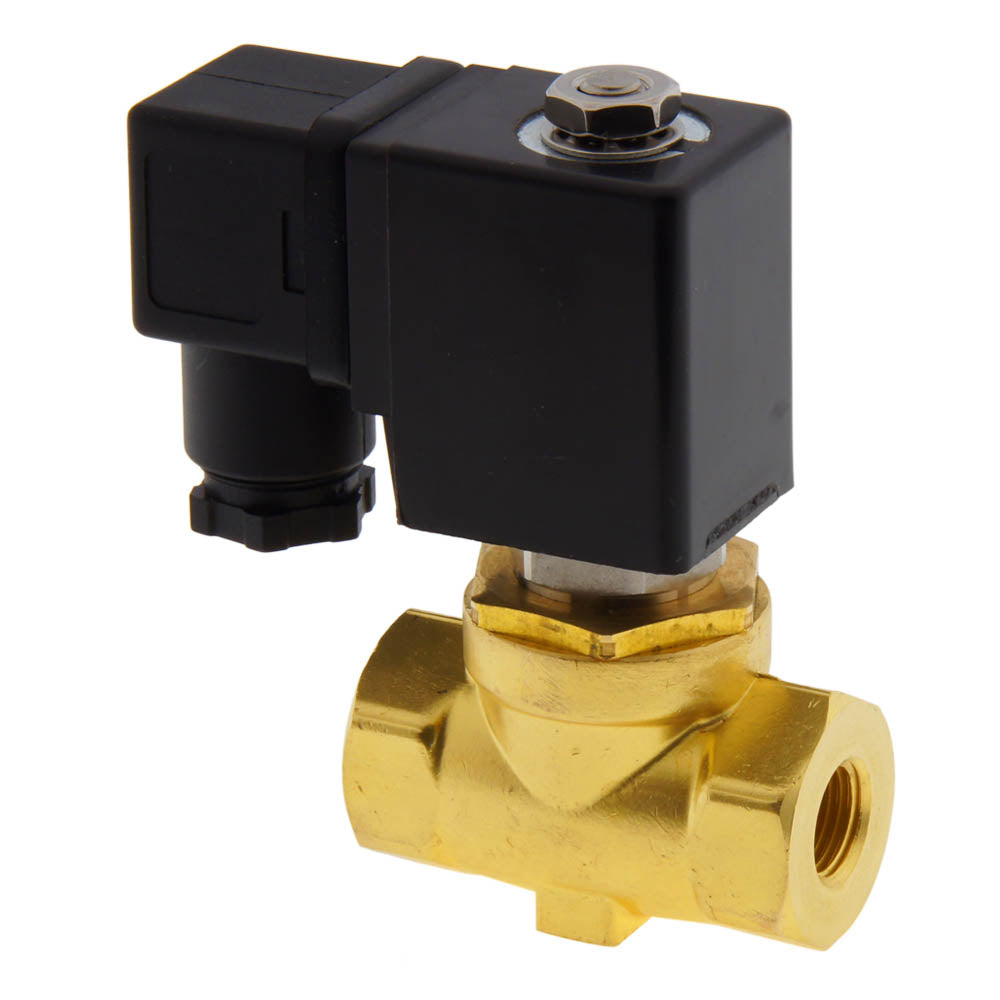

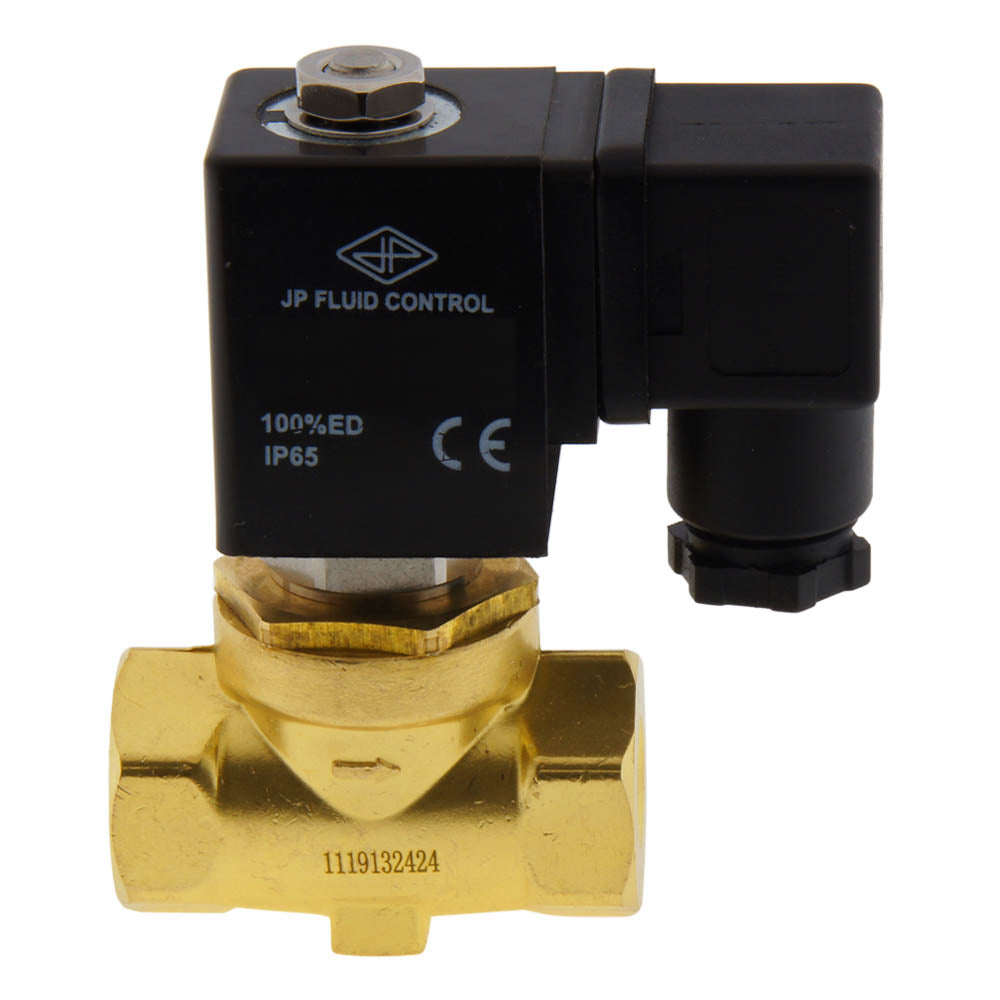

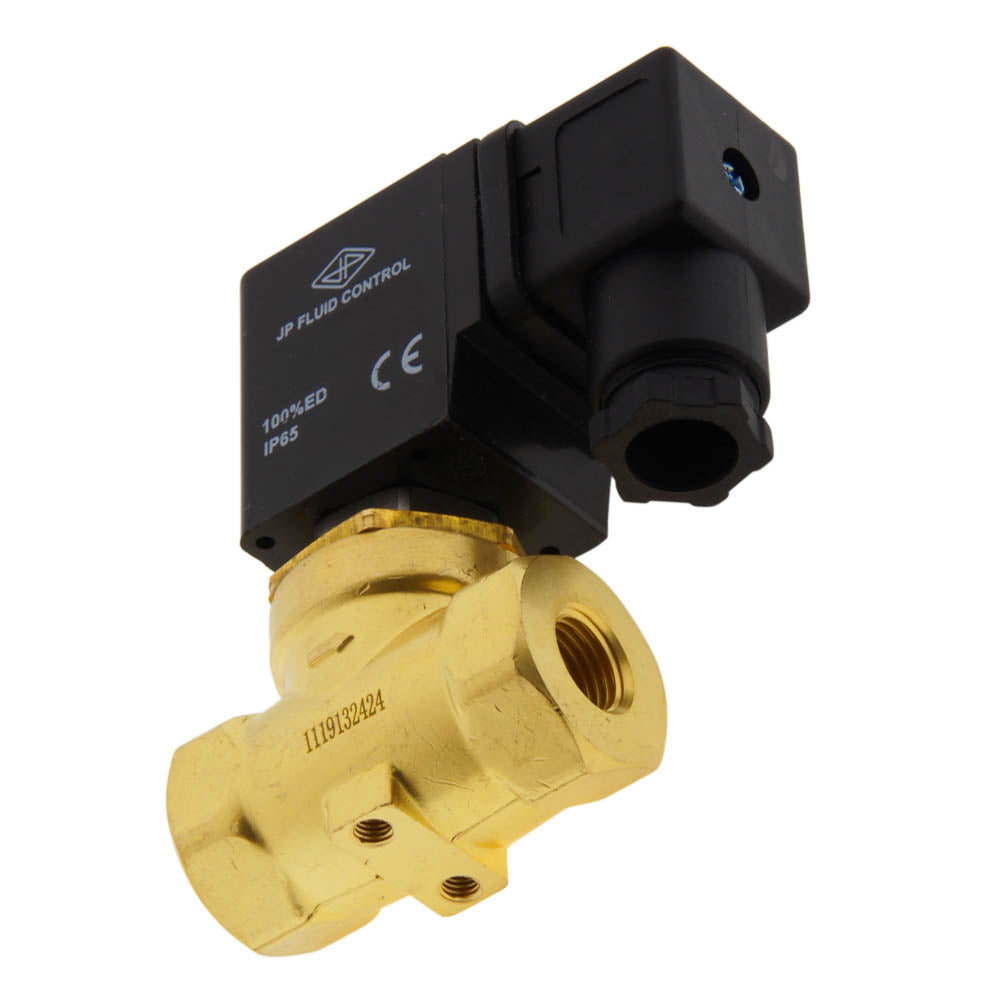

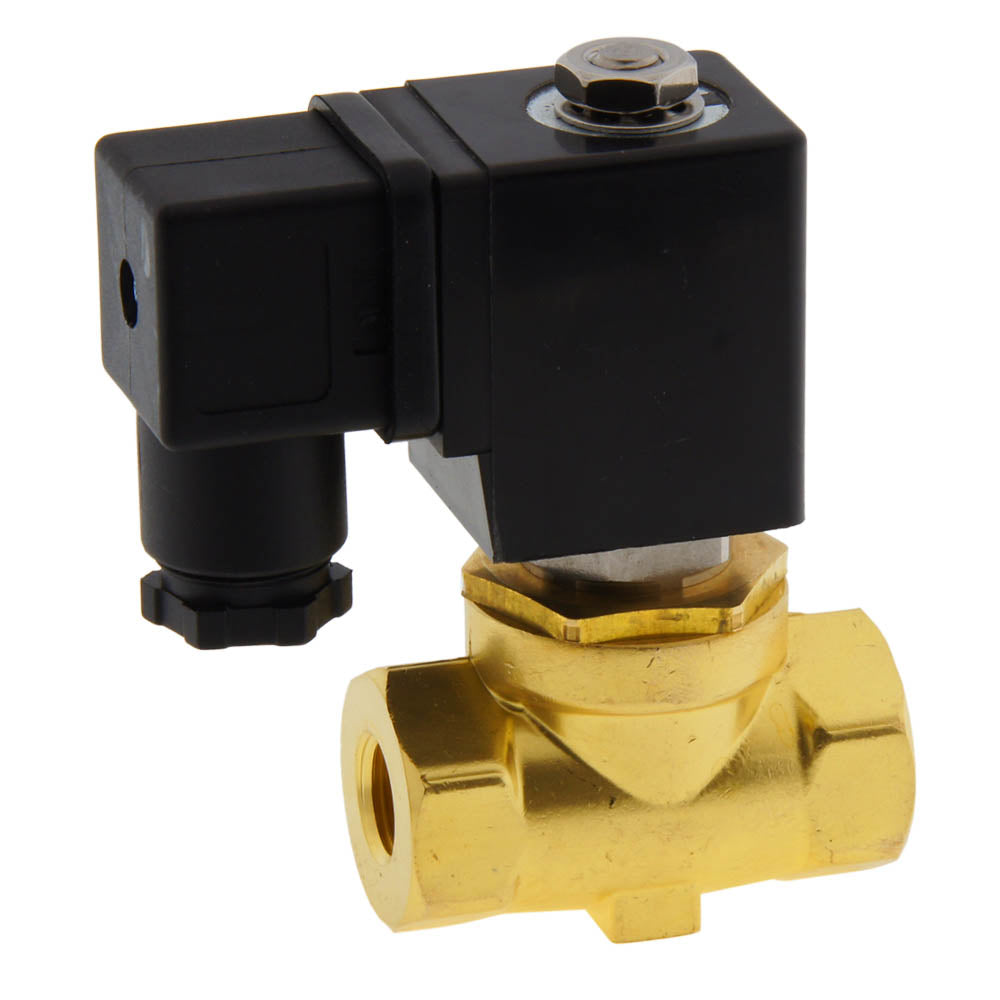

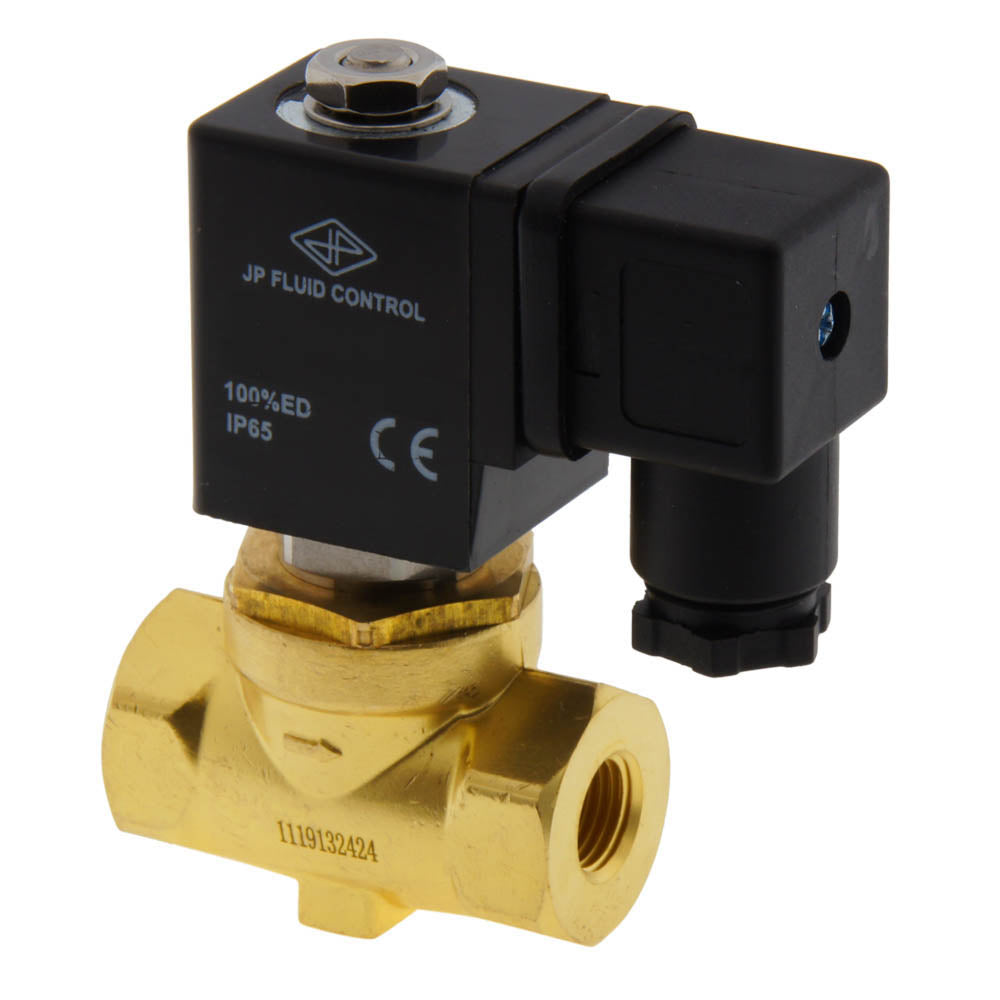

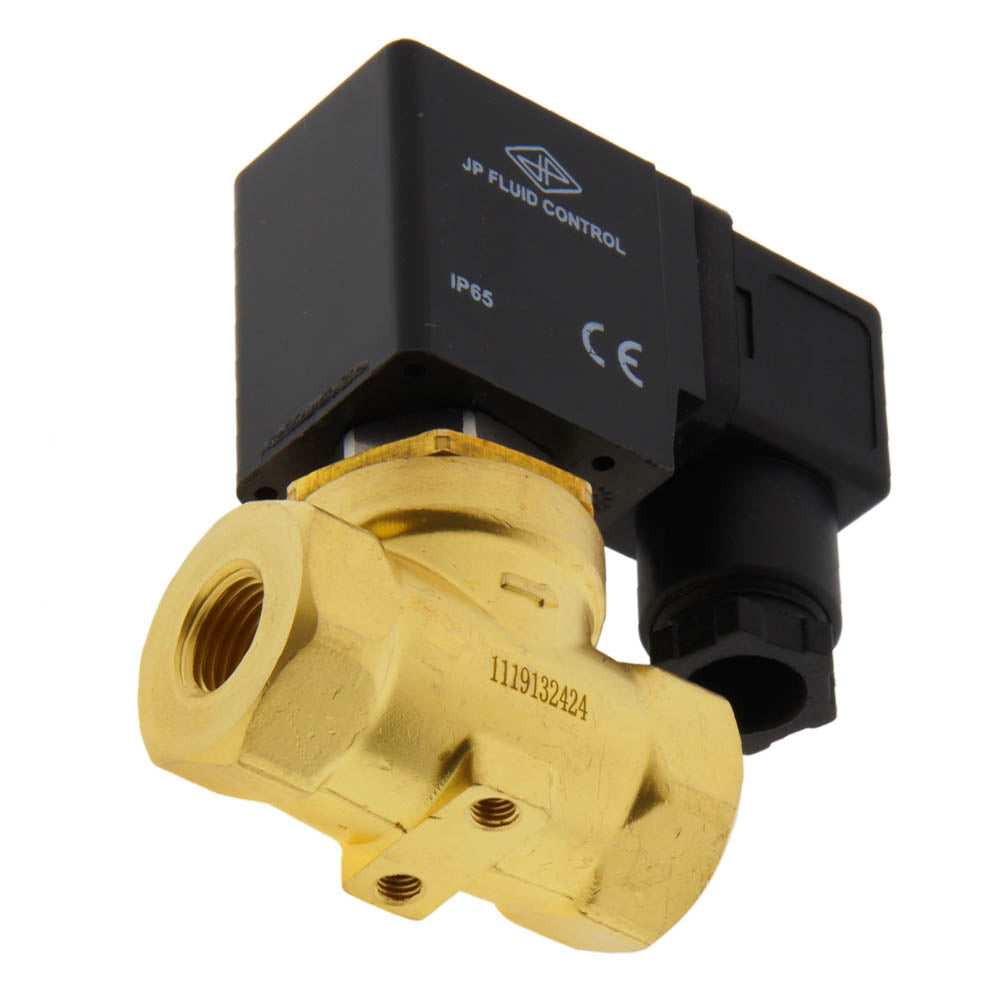

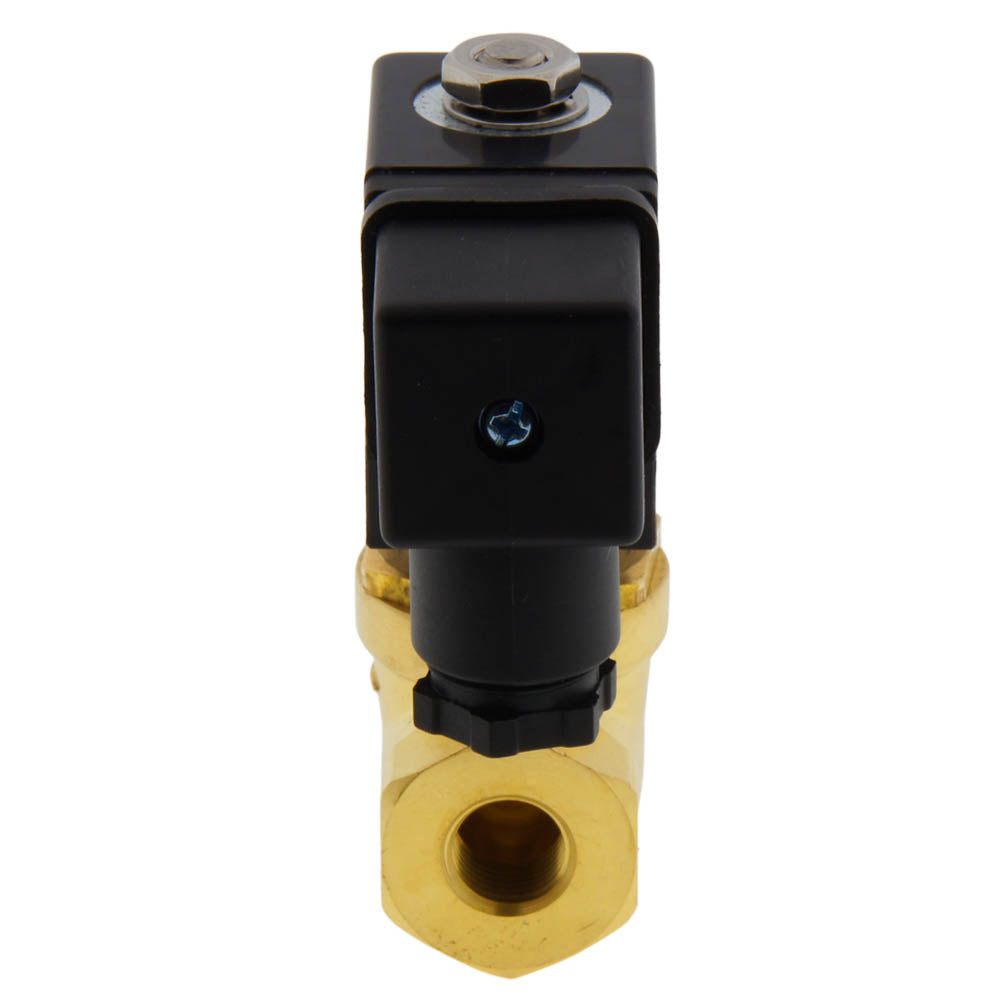

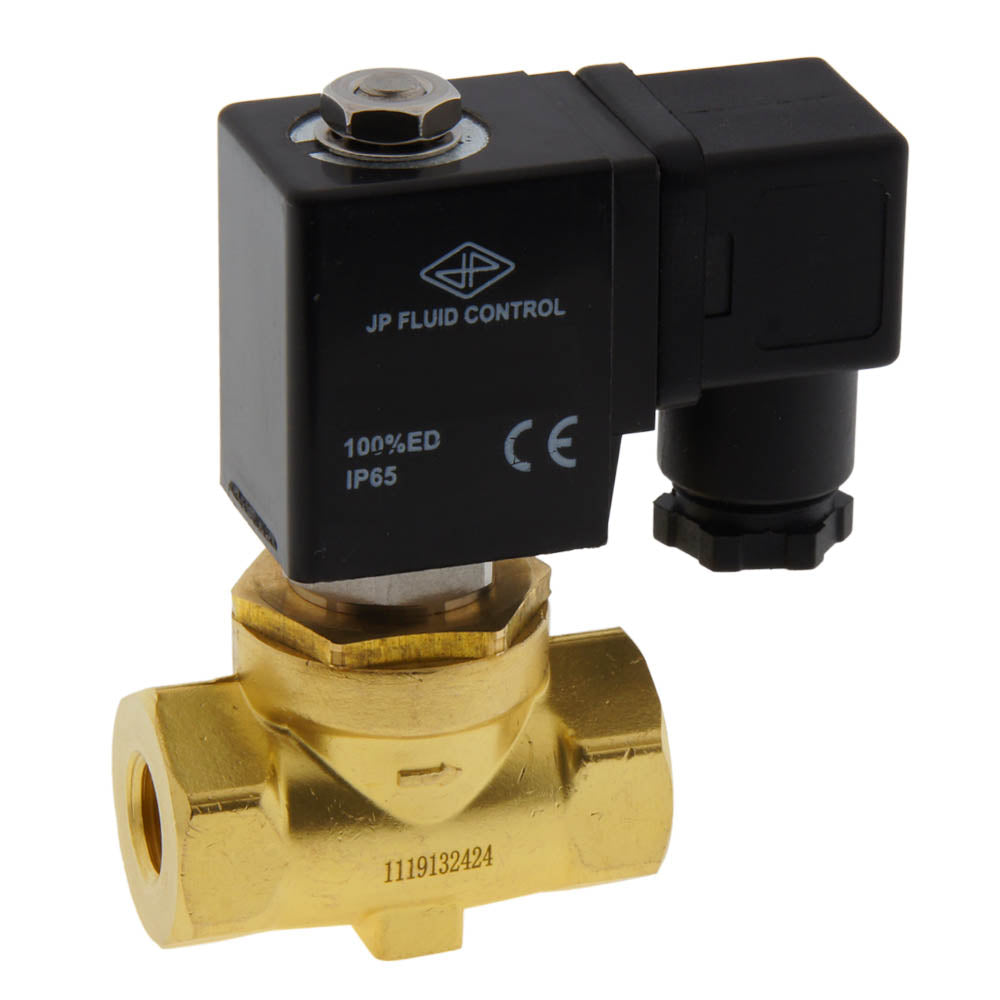

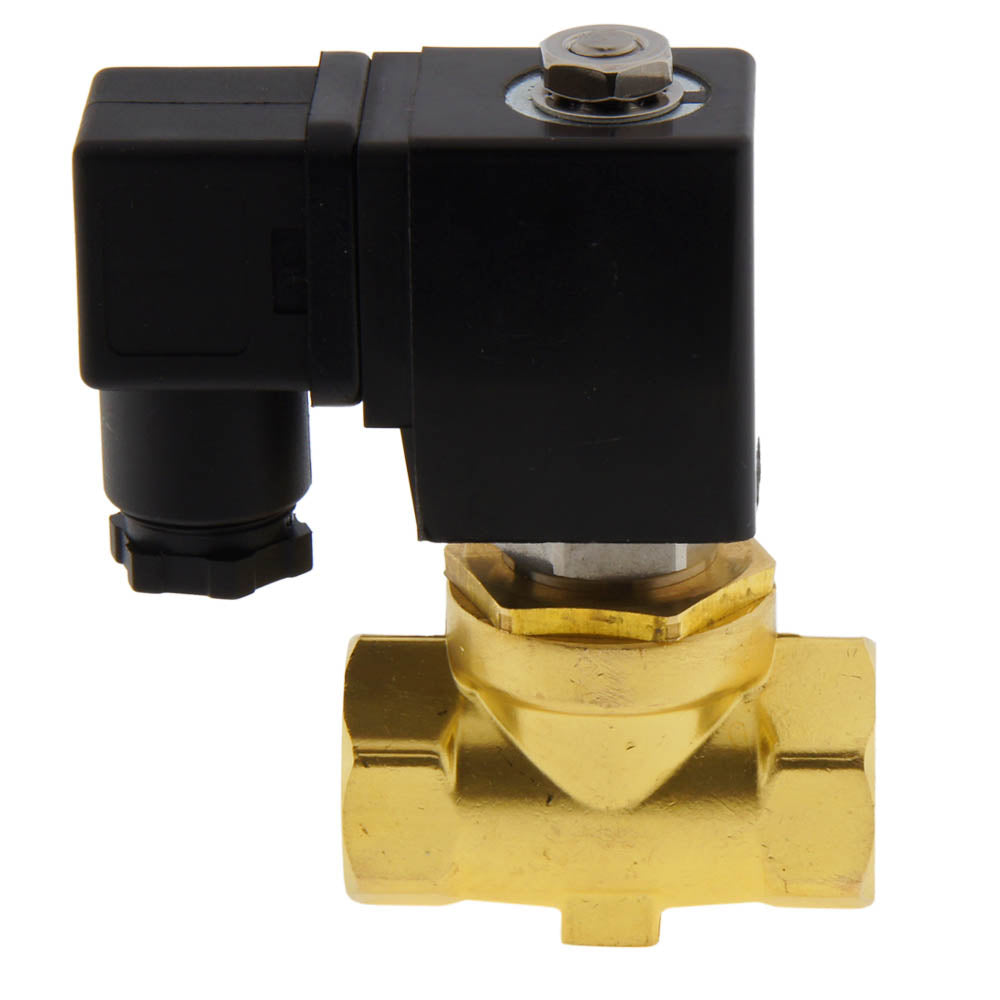

Magnetventil ST-SA 1/4'' Messing FKM 0-10bar 12V DC
JP Fluid Control 2-Wege-Magnetventil (Typ ST-SA) mit G 1/4 Zoll Gewinde und einer 12 V DC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und halbdirekt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120° C (248 ° F) Druckbereich von 0 - 10 bar (0 - 145 psi). Gehäuse aus Messing mit FKM (FPM) Dichtung und einer 10,5 mm Öffnung. Der Kv-Wert beträgt 1,25 m3/h (20,84 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €50,08
- Regulärer Preis
- €42,08
Beschreibung
Dies ist ein halbdirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 1/4 Zoll Gewinde und einer 12 V DC Spule. Das Ventil hat ein Messinggehäuse mit FKM-Dichtung (FPM) und eine Öffnungsweite von 10,5 mm (ca. 3/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 10 bar (0 - 145 psi) und eine maximale Temperatur von 120° C (248° F) geeignet. Das Ventil hat einen Kv-Wert von 1,25 m3/h, was einer Durchflussmenge von 20,84 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 1,45, d.h. 1,45 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Relativ große Öffnung (10,5 mm) für die kompakte Gehäusegröße
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Halbdirektgesteuerte Ventile arbeiten ab 0 bar und eignen sich daher für Niederdruck- oder Schwerkraftsysteme, zirkulierende geschlossene Kreisläufe oder sogar Grobvakuum
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- Wenn Ihre Druckdifferenz immer höher als 0,5 bar ist, könnte ein indirekt betätigtes Magnetventil mit einem größeren Durchfluss eine Alternative sein.
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe ST-SA
Das ST-SA-Ventil ist ein halbdirekt betätigtes, stromlos geschlossenes 2/2-Wege-Magnetventil. Die ST-SA-Serie kann ab null bar eingesetzt werden. Das Gehäuse ist in Messing und Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die Öffnung beträgt 10,5 mm bei den Messingventilen und 8 mm bei den Edelstahlventilen. Die ST-SA-Magnetventile sind mit allen Spulen der CS1-Reihe kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
