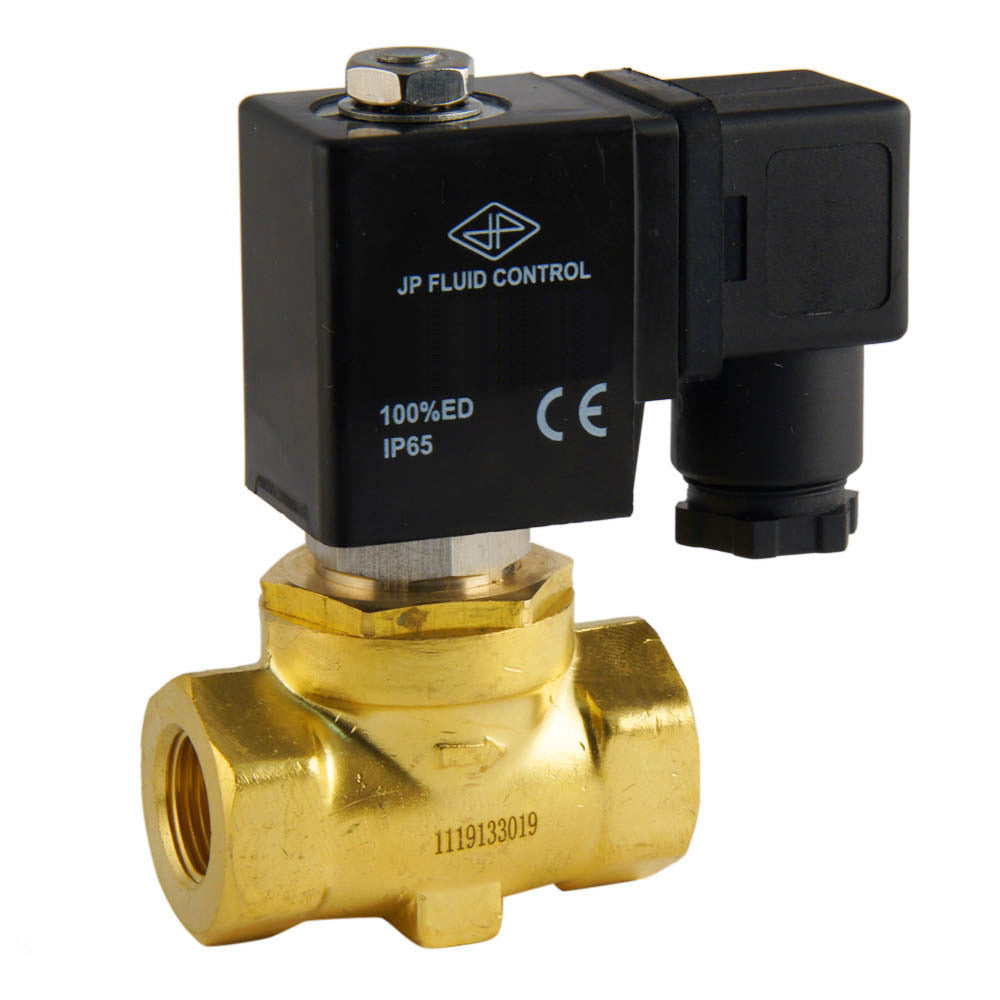

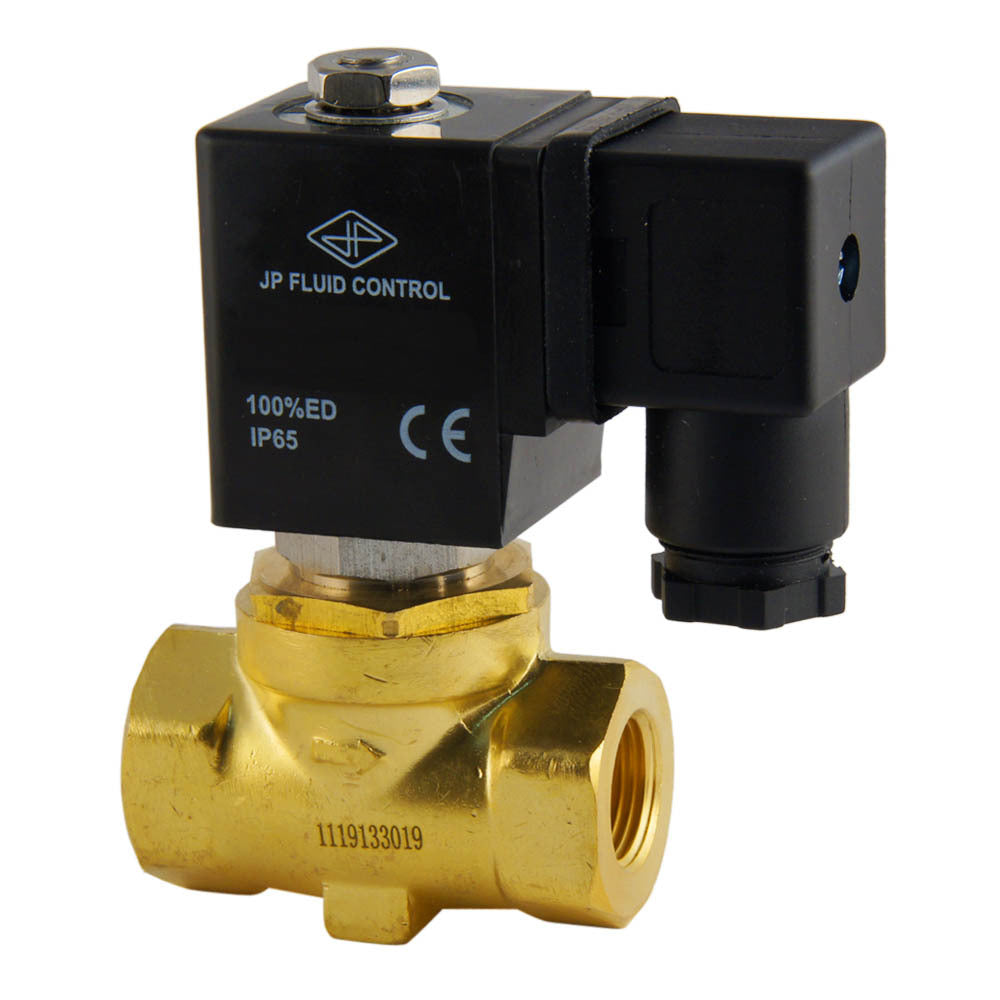

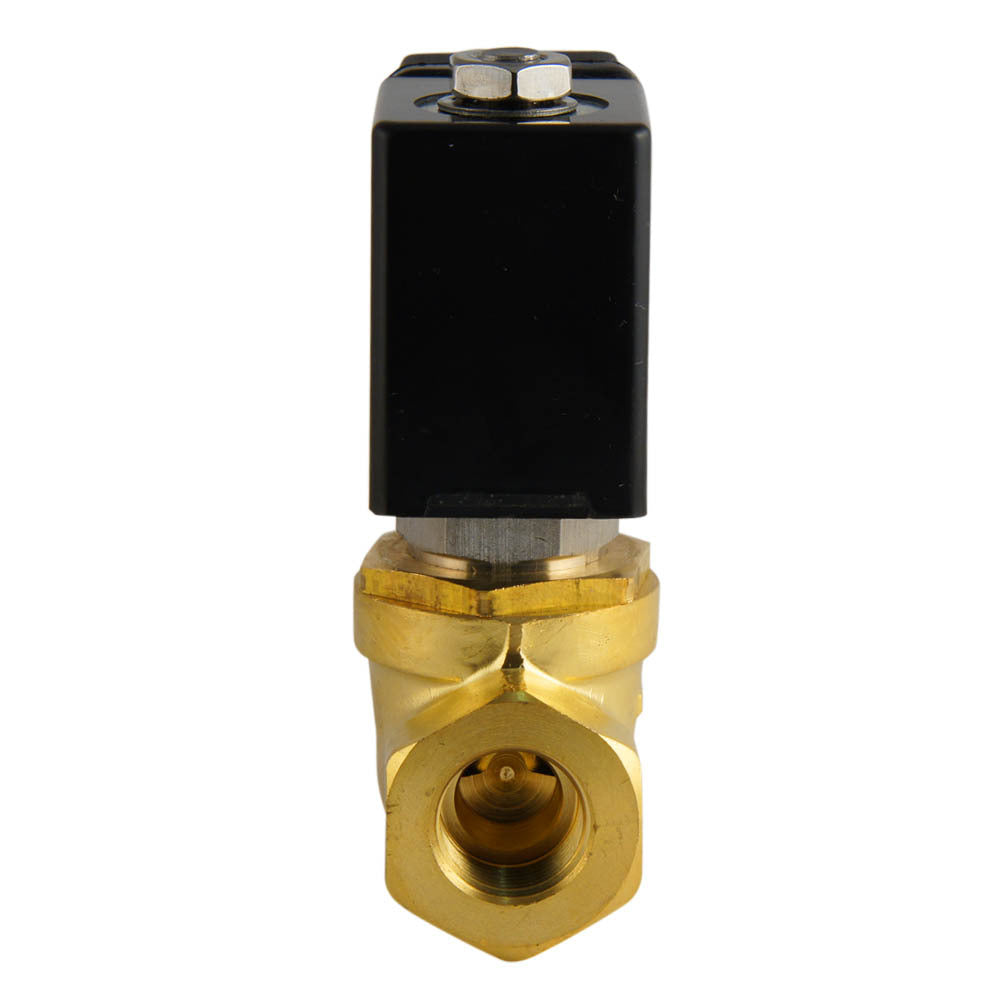

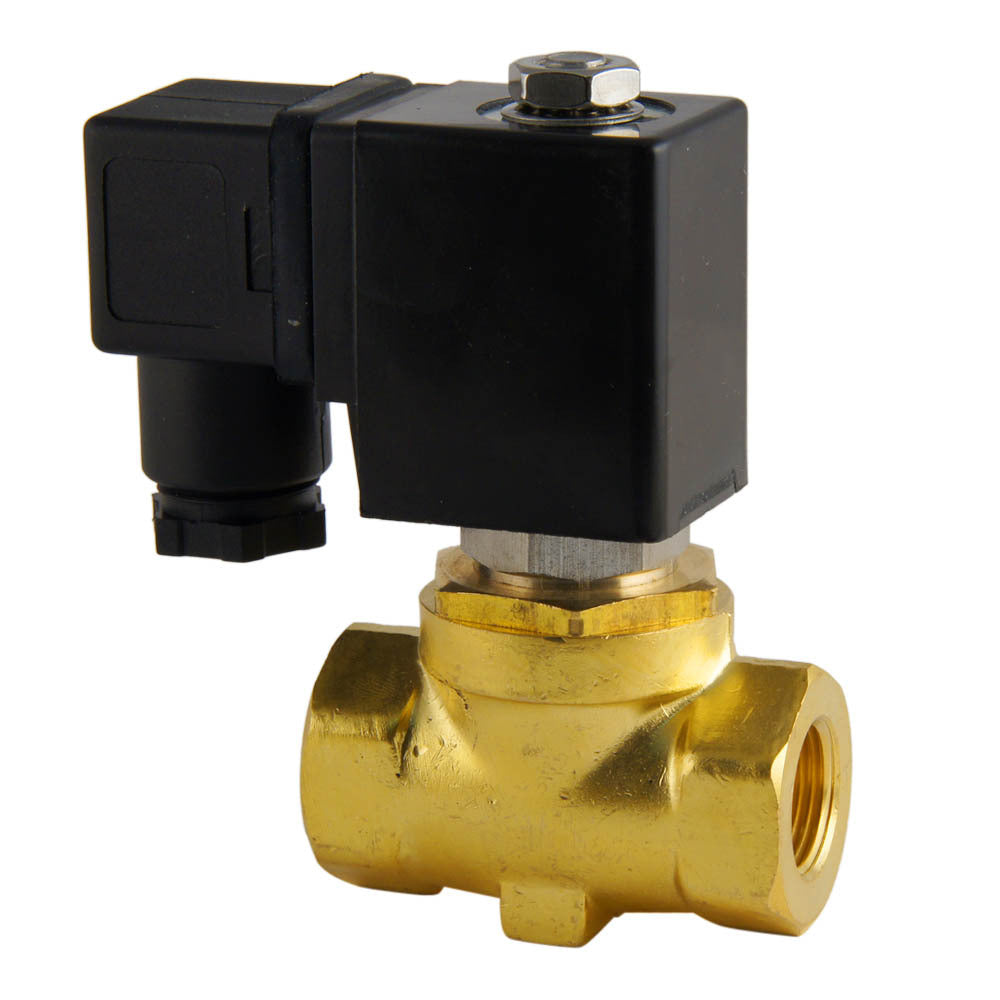

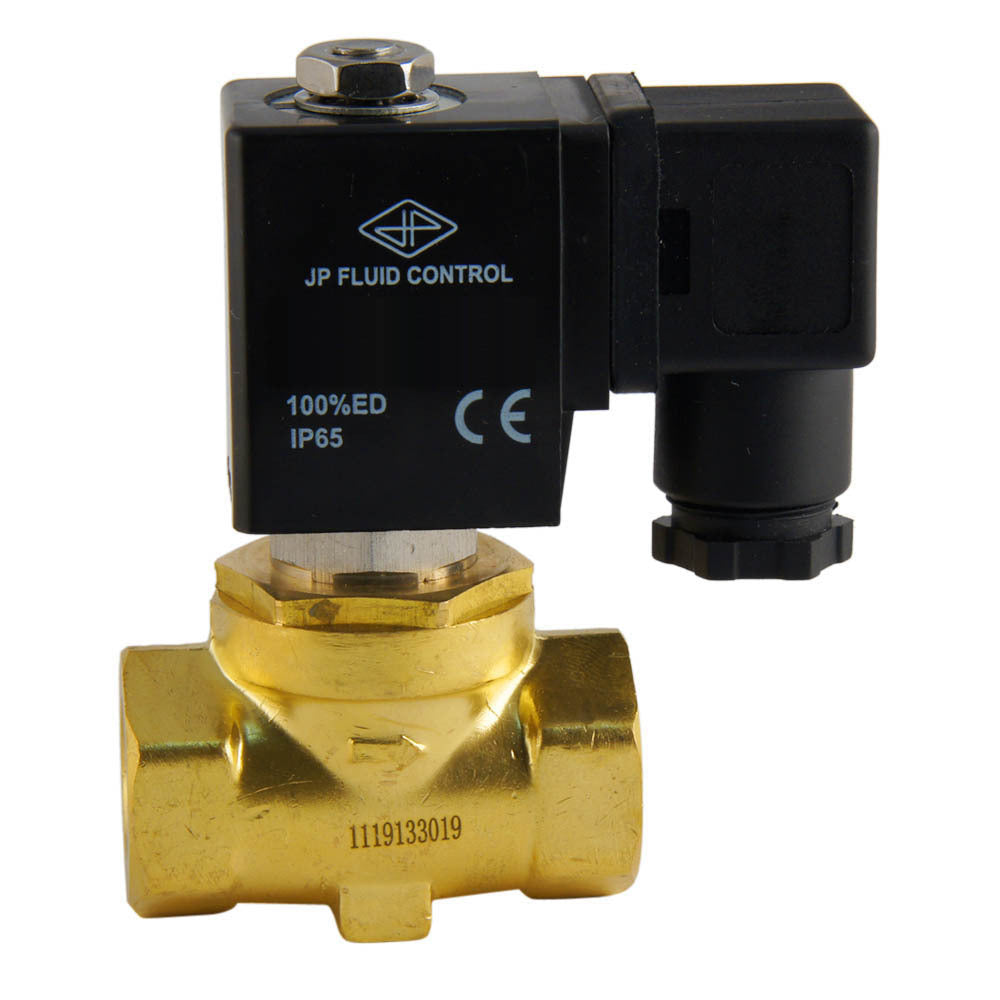

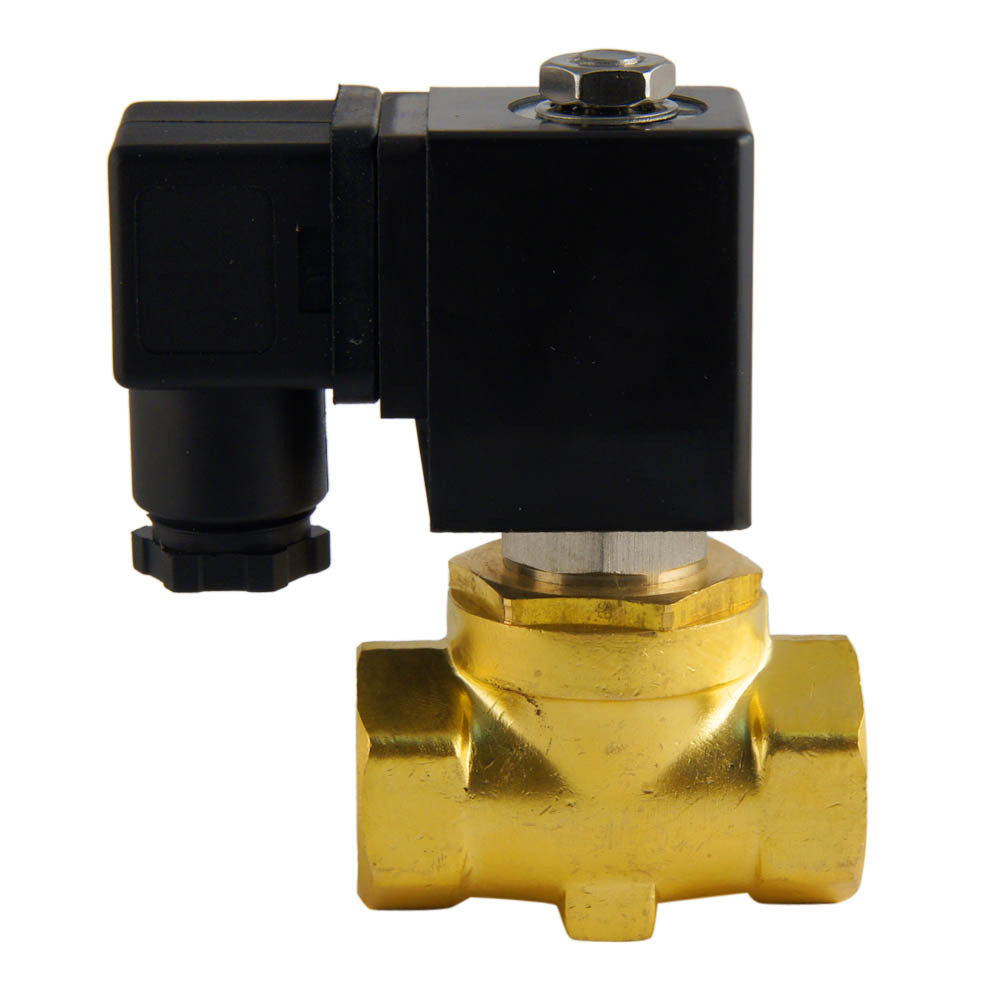

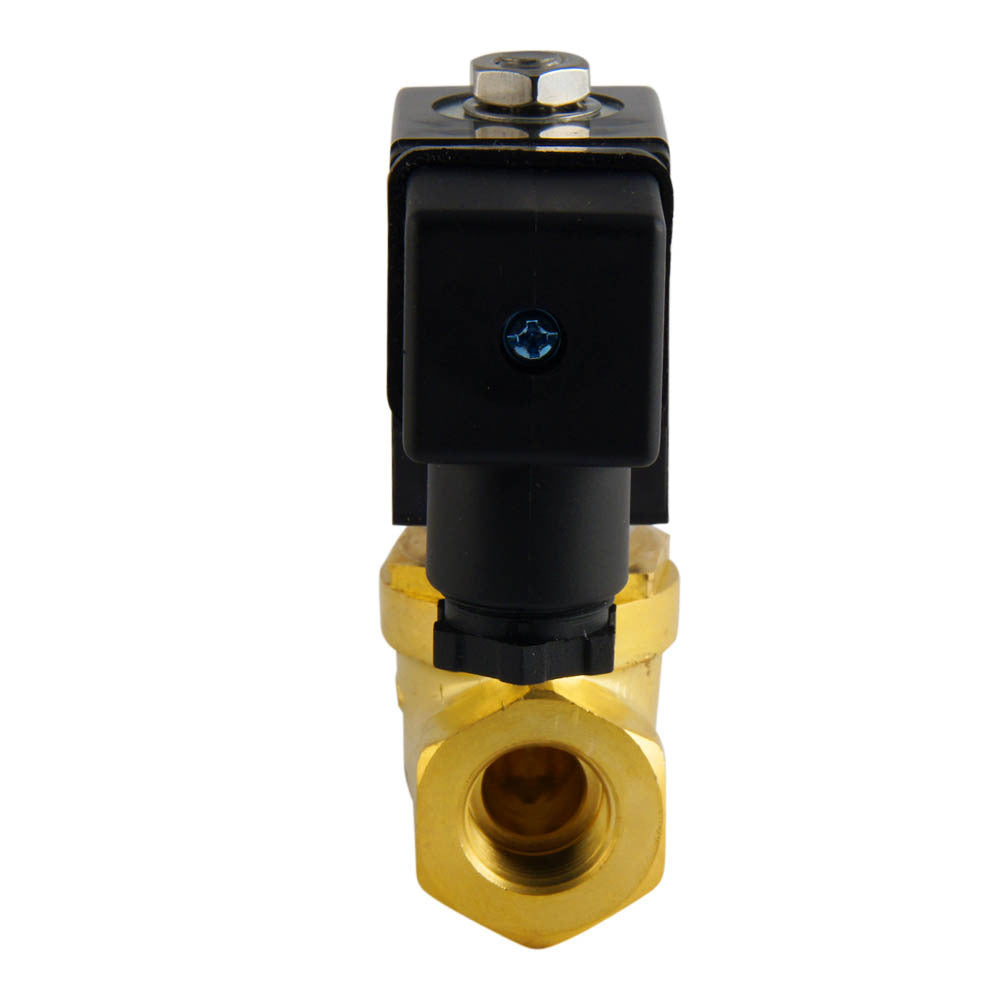

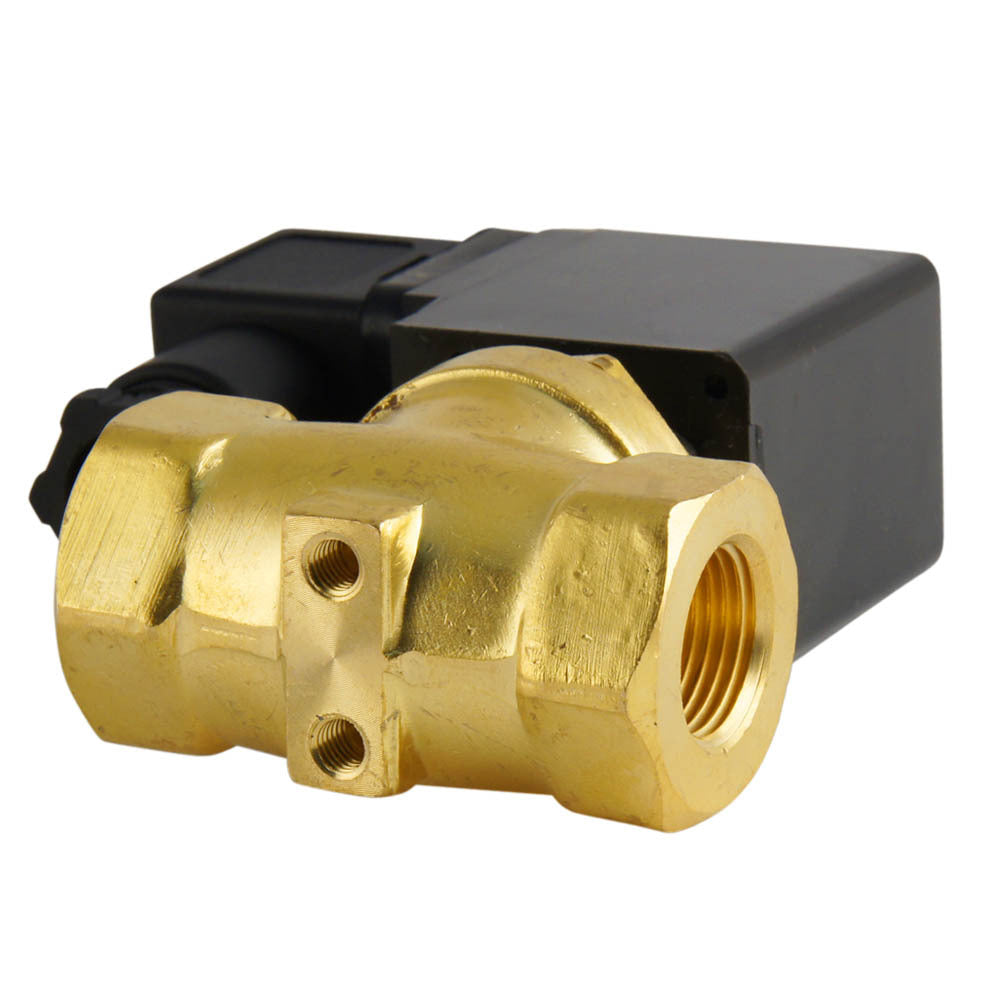

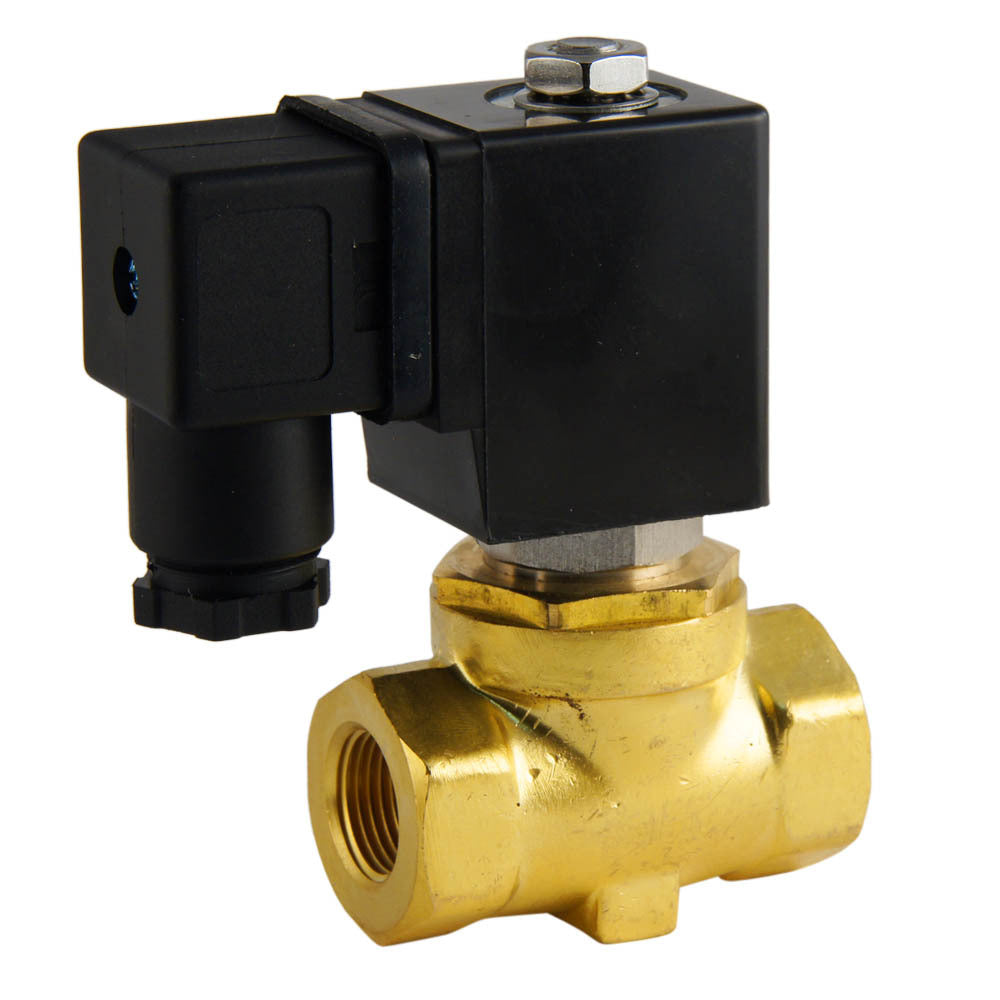

Magnetventil ST-SA 3/8'' Messing EPDM 0-16bar 380V AC
JP Fluid Control 2-Wege-Magnetventil (Typ ST-SA) mit G 3/8 Zoll Gewinde und einer 380 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und halbdirekt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 130° C (266 ° F) Druckbereich von 0 - 16 bar (0 - 232 psi). Gehäuse aus Messing mit EPDM-Dichtung und einer 10,5 mm großen Öffnung. Der Kv-Wert beträgt 1,43 m3/h (23,84 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €51,60
- Regulärer Preis
- €43,36
Beschreibung
Dies ist ein halbdirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 3/8 Zoll Gewinde und einer 380 V AC Spule. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und eine Öffnungsgröße von 10,5 mm (ca. 3/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 16 bar (0 - 232 psi) und eine maximale Temperatur von 130° C (266° F) geeignet. Das Ventil hat einen Kv-Wert von 1,43 m3/h, was einer Durchflussmenge von 23,84 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 1,65, d. h. 1,65 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) ist für neutrale Flüssigkeiten und viele Chemikalien geeignet, hat aber eine schlechte Beständigkeit gegen Öle und Fette. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Relativ große Öffnung (10,5 mm) für die kompakte Gehäusegröße
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Halbdirektgesteuerte Ventile arbeiten ab 0 bar und eignen sich daher für Niederdruck- oder Schwerkraftsysteme, zirkulierende geschlossene Kreisläufe oder sogar Grobvakuum
- EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- EPDM ist nicht für Öle und Fette geeignet
- Wenn Ihre Druckdifferenz immer höher als 0,5 bar ist, könnte ein indirekt betätigtes Magnetventil mit einem größeren Durchfluss eine Alternative sein.
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe ST-SA
Das ST-SA-Ventil ist ein halbdirekt betätigtes, stromlos geschlossenes 2/2-Wege-Magnetventil. Die ST-SA-Serie kann ab null bar eingesetzt werden. Das Gehäuse ist in Messing und Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die Öffnung beträgt 10,5 mm bei den Messingventilen und 8 mm bei den Edelstahlventilen. Die ST-SA-Magnetventile sind mit allen Spulen der CS1-Reihe kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
