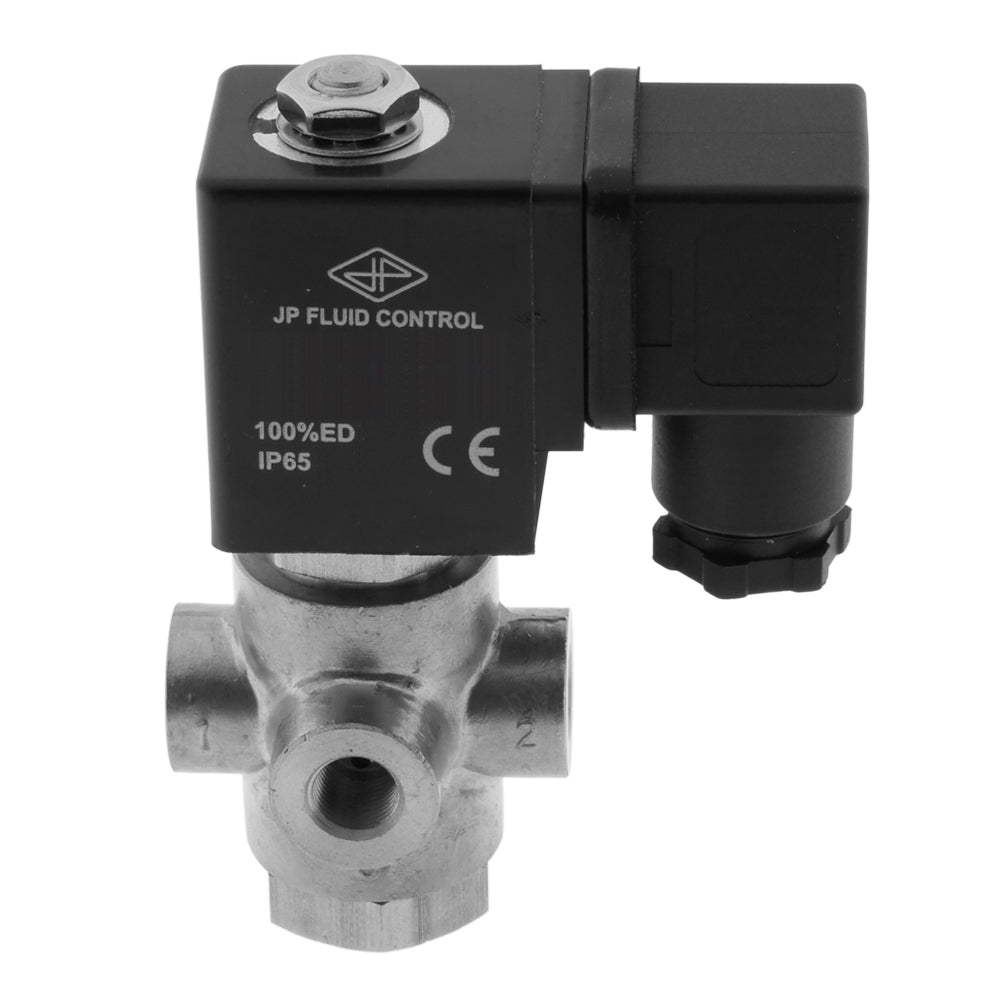

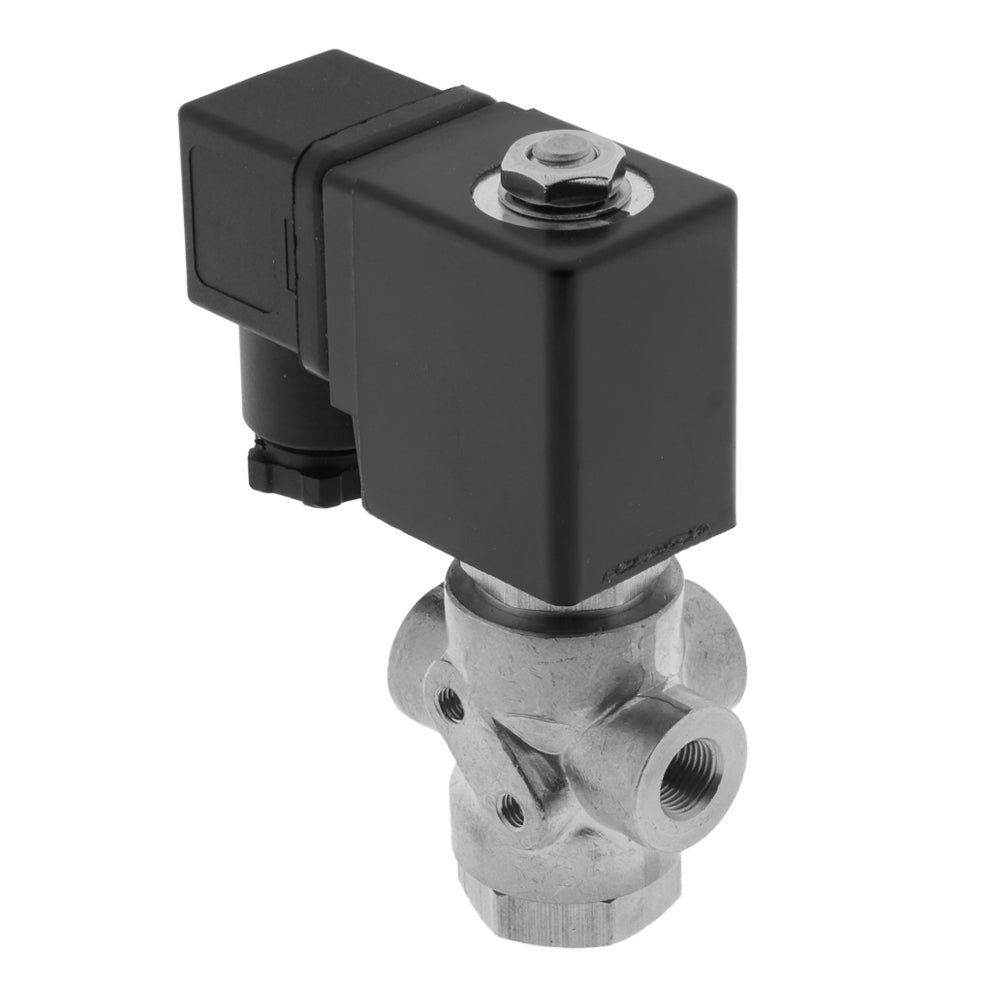

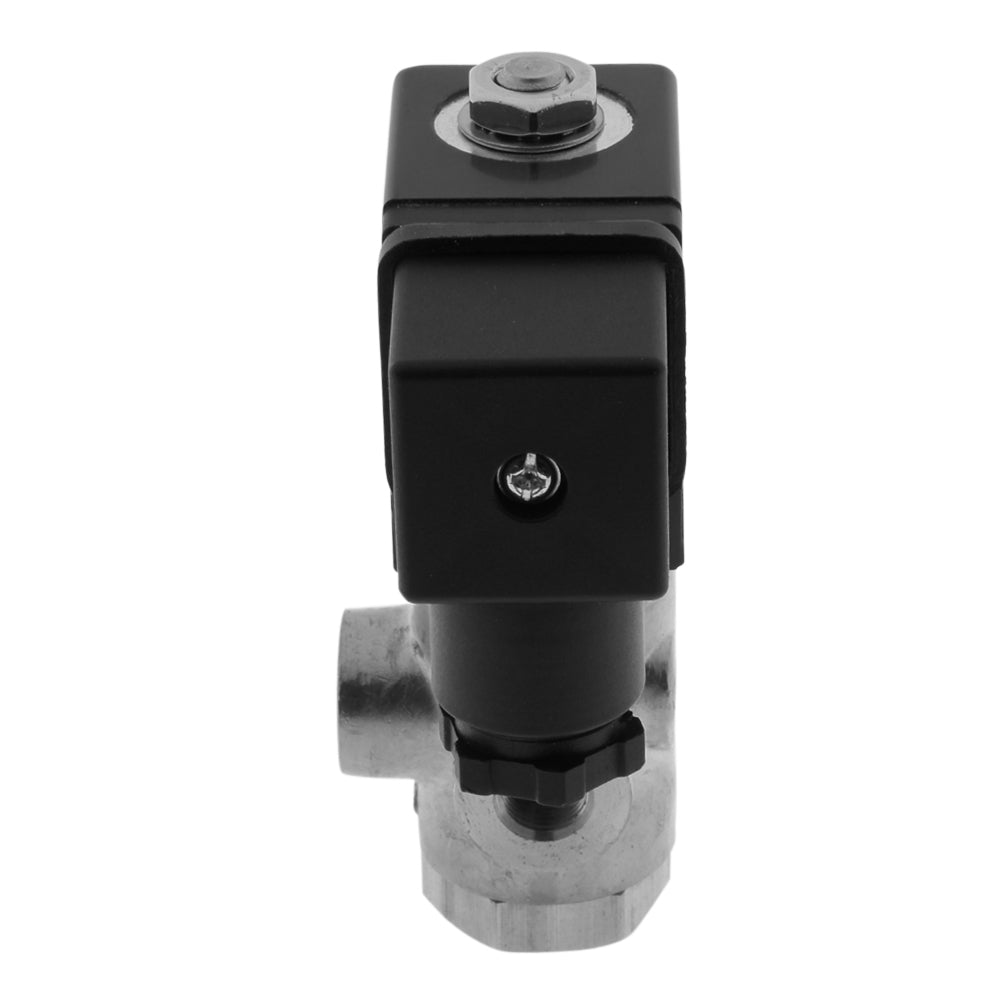

Magnetventil TP-DC 1/8'' 3/2 Wege DI Edelstahl EPDM 0-11bar 120V AC
JP Fluid Control 3-Wege-Magnetventil (Typ TP) mit G 1/8 Zoll Gewinde und einer 120 V AC Spule. Die Funktion des Magnetventils ist ein Verteilerkreis (Eingang schaltet auf einen von 2 Ausgängen) und ein Direktbetrieb, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 130° C (266 ° F) Druckbereich von 0 - 11 bar (0 - 160 psi). Gehäuse aus rostfreiem Stahl mit EPDM-Dichtung und einer 2 mm großen Blende. Der Kv-Wert beträgt 0,12 m3/h (2 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €85,60
- Regulärer Preis
- €71,93
Beschreibung
Dies ist ein direkt arbeitendes 3-Wege-Magnetventil von JP Fluid Control mit G 1/8 Zoll Gewinde und einer 120 V AC Spule. Das Ventil hat ein Edelstahlgehäuse mit EPDM-Dichtung und eine Öffnungsgröße von 2 mm (ca. 5/64 Zoll). Die Schaltfunktion des Magnetventils ist die Verzweigung, d. h. der Eingangsanschluss des Ventils wird je nach Zustand des Ventils mit einem der beiden Ausgangsanschlüsse verbunden.
Das Ventil ist für Drücke von 0 - 11 bar (0 - 160 psi) und eine maximale Temperatur von 130° C (266° F) geeignet. Das Ventil hat einen Kv-Wert von 0,12 m3/h, was einer Durchflussmenge von 2 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,14, d. h. 0,14 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil anhand der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) eignet sich für neutrale Flüssigkeiten und viele Chemikalien, ist aber wenig beständig gegen Öle und Fette. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile
- EPDM ist nicht für Öle und Fette geeignet
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
TP-Reihe
Die TP-Serie besteht aus verschiedenen Typen von 3/2-Wege-Magnetventilen, die für eine Vielzahl von Anwendungen geeignet sind, wie z. B. die Betätigung von pneumatischen Geräten, die Entleerung, Verteilung oder Mischung von Flüssigkeiten und Gasen.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
