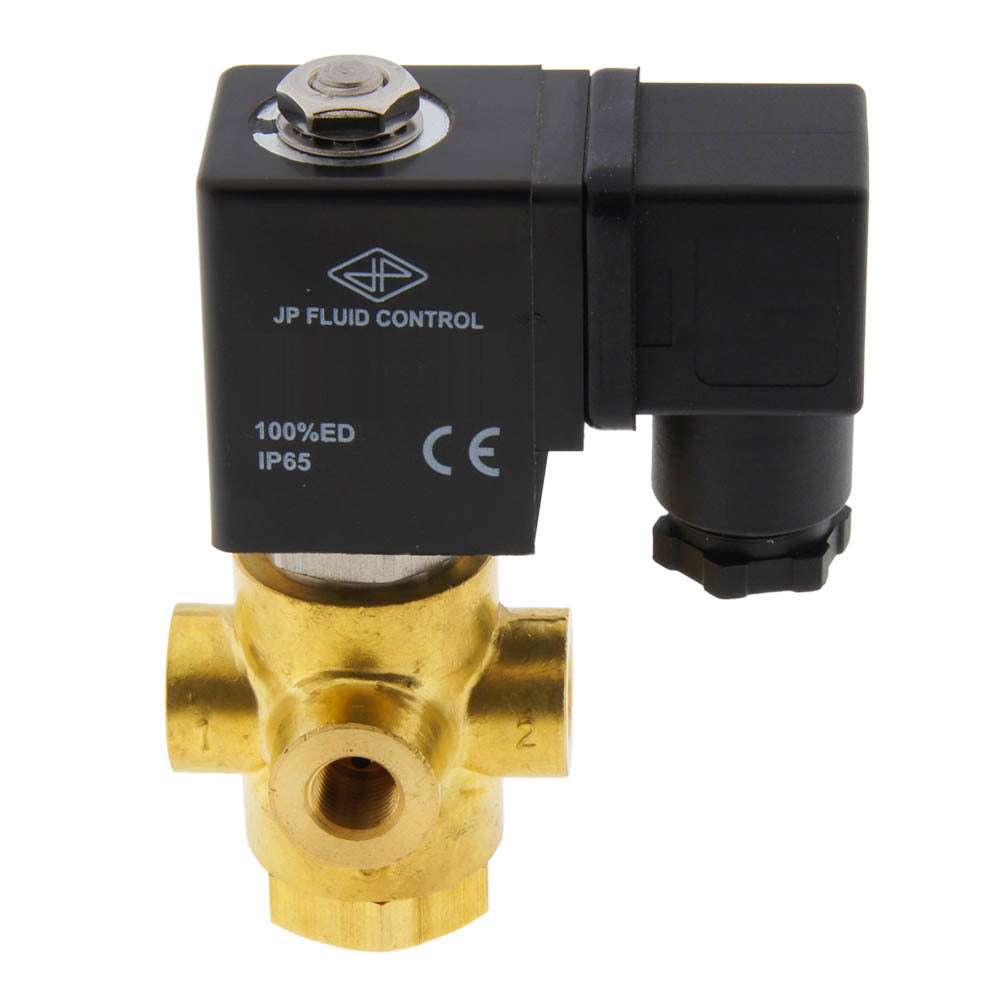

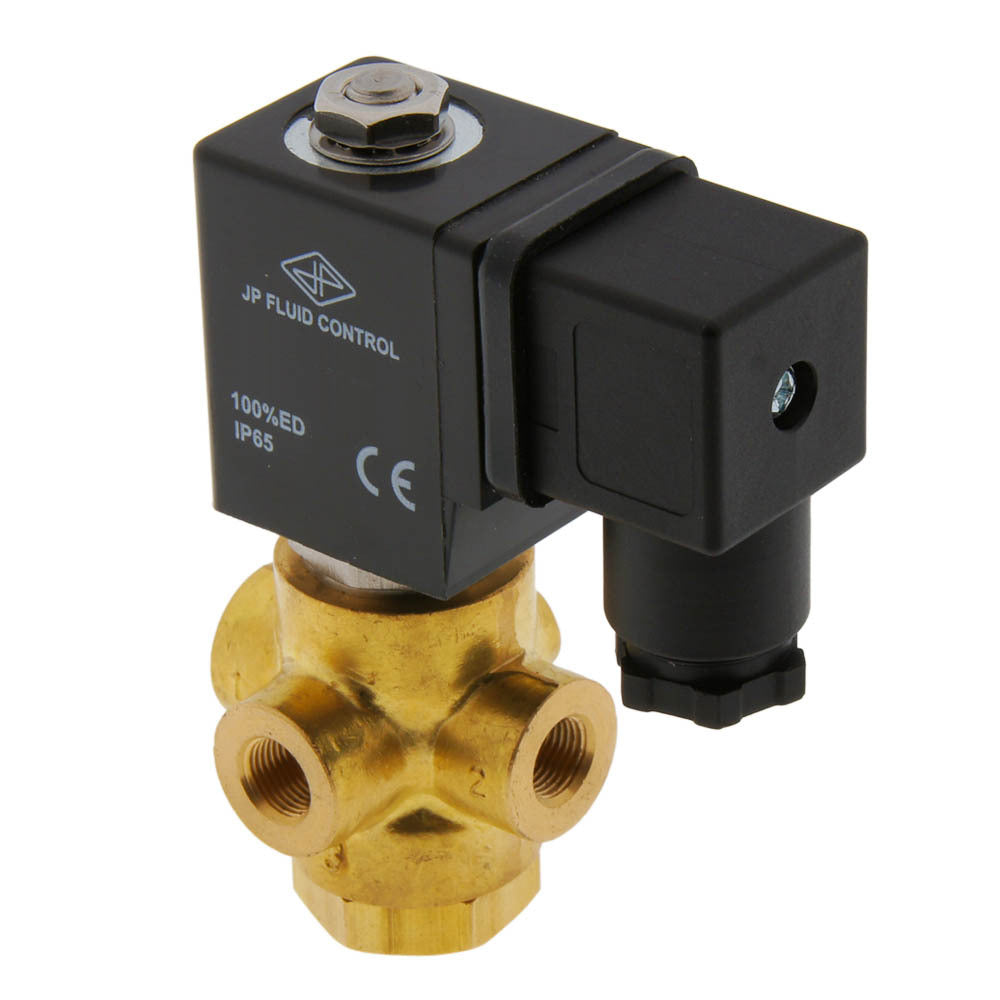

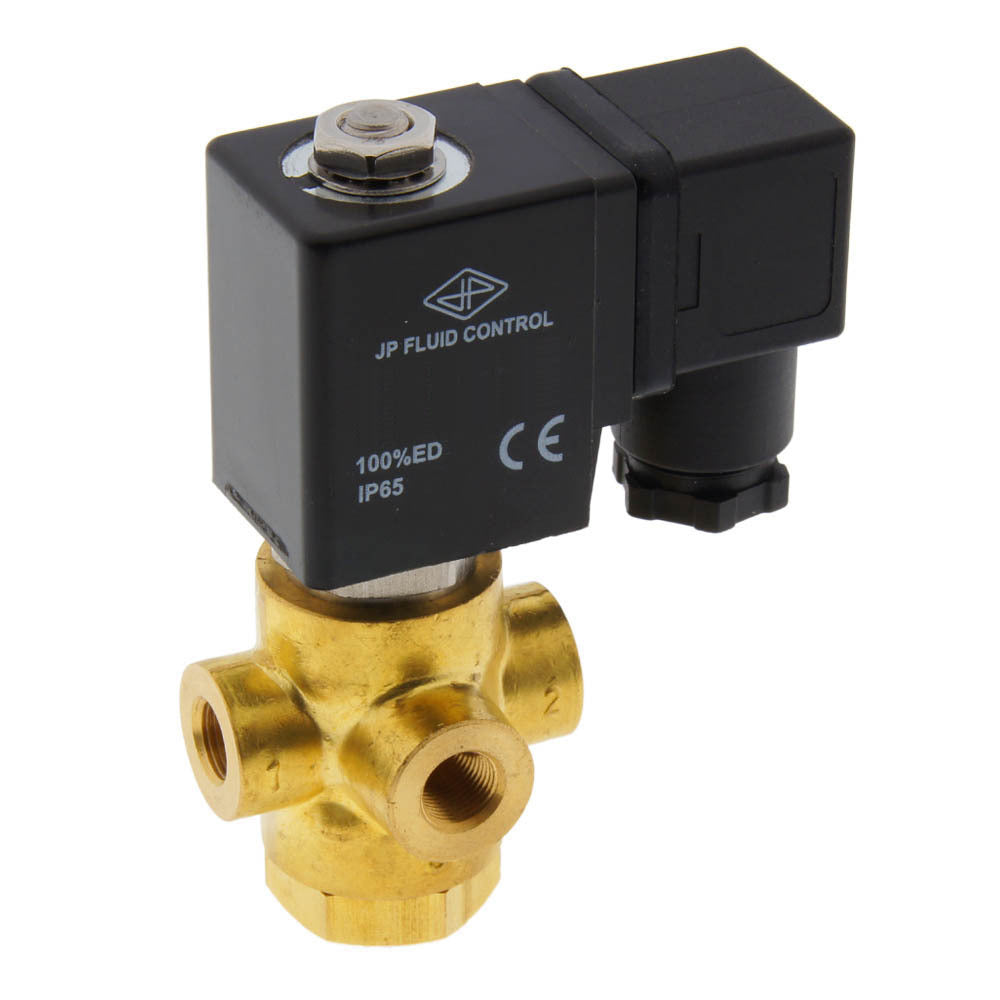

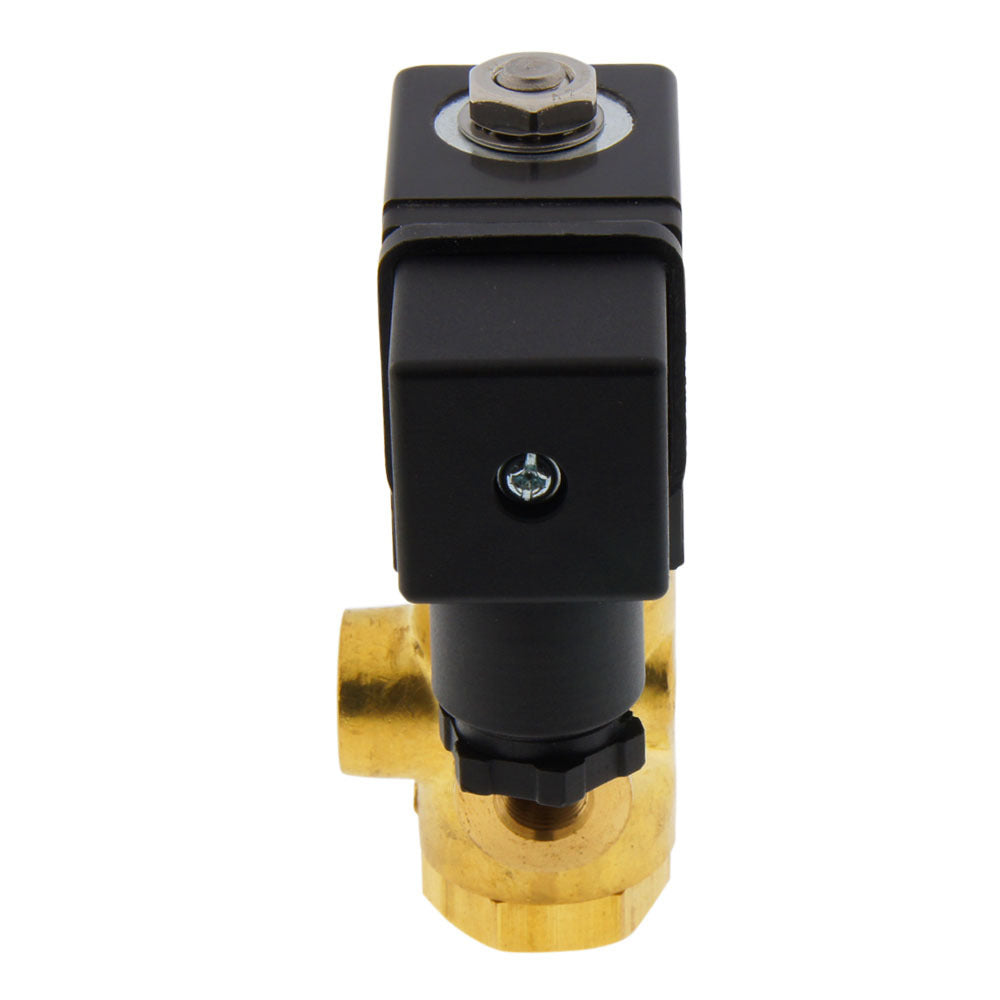

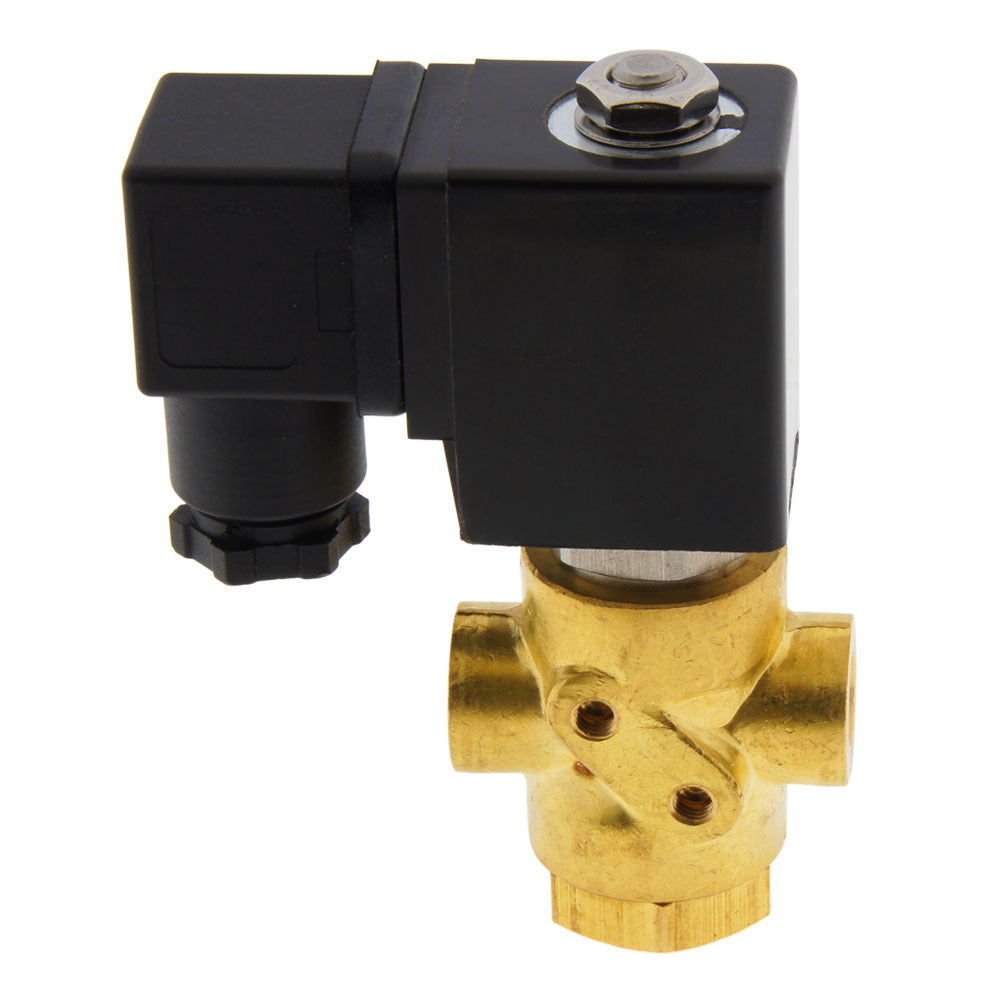

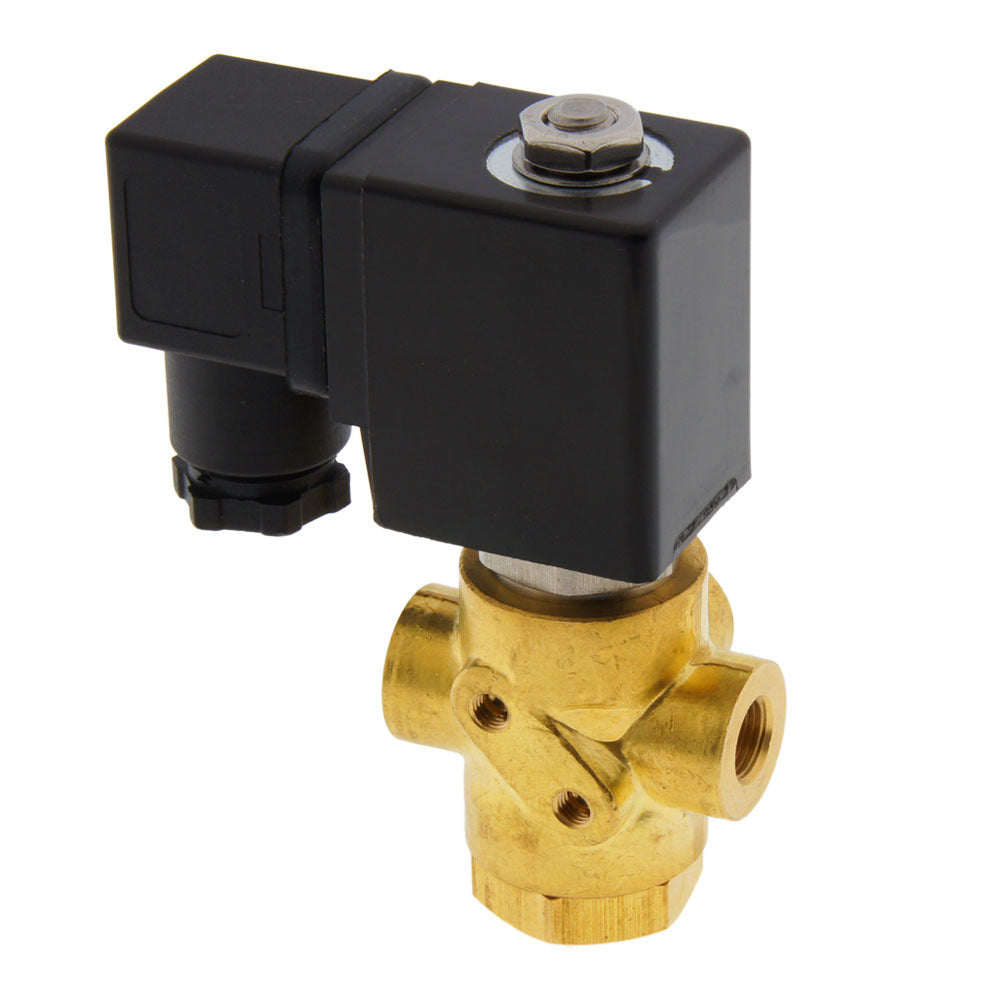

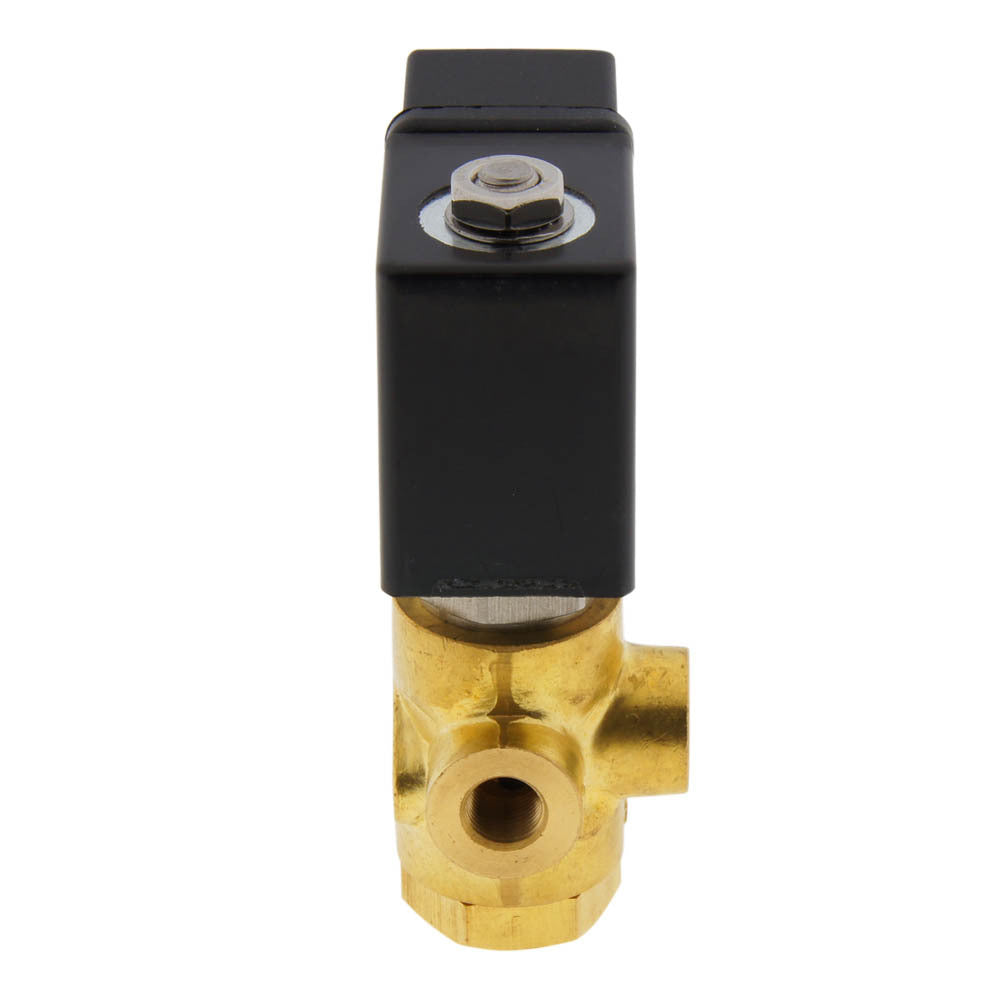

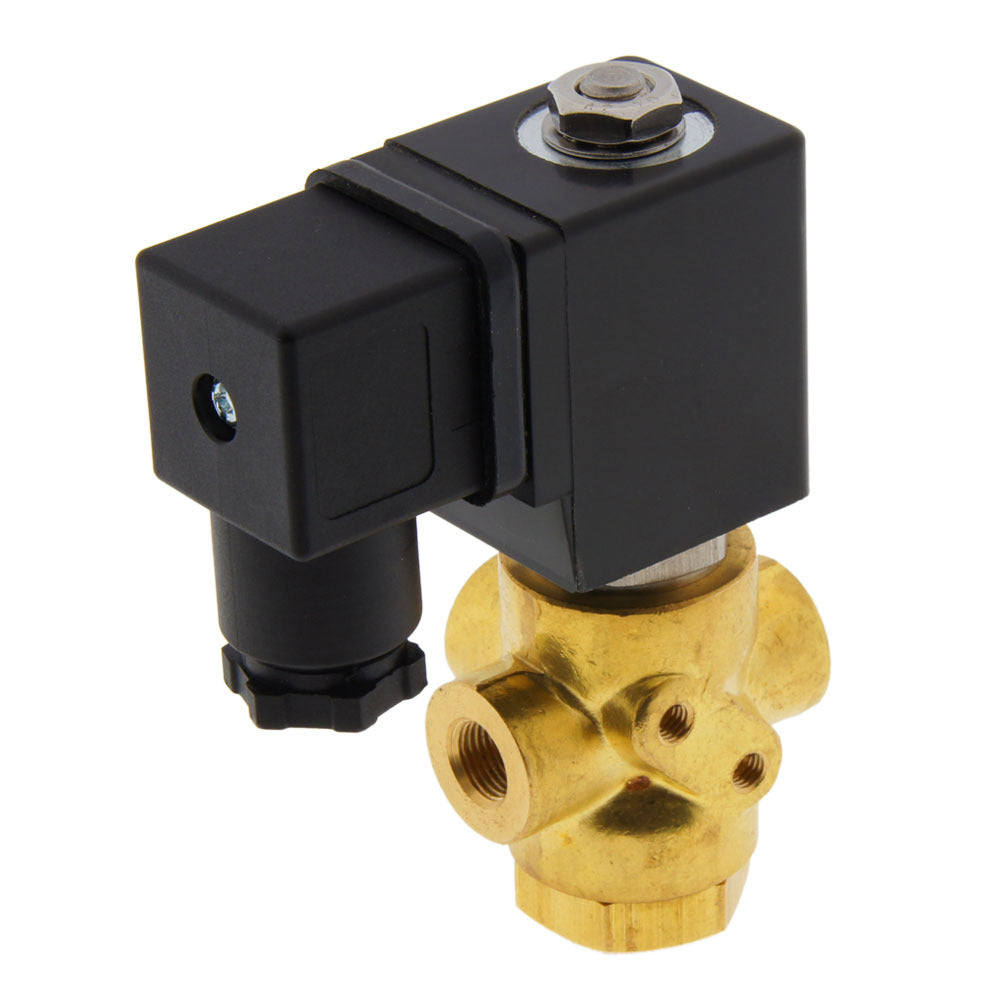

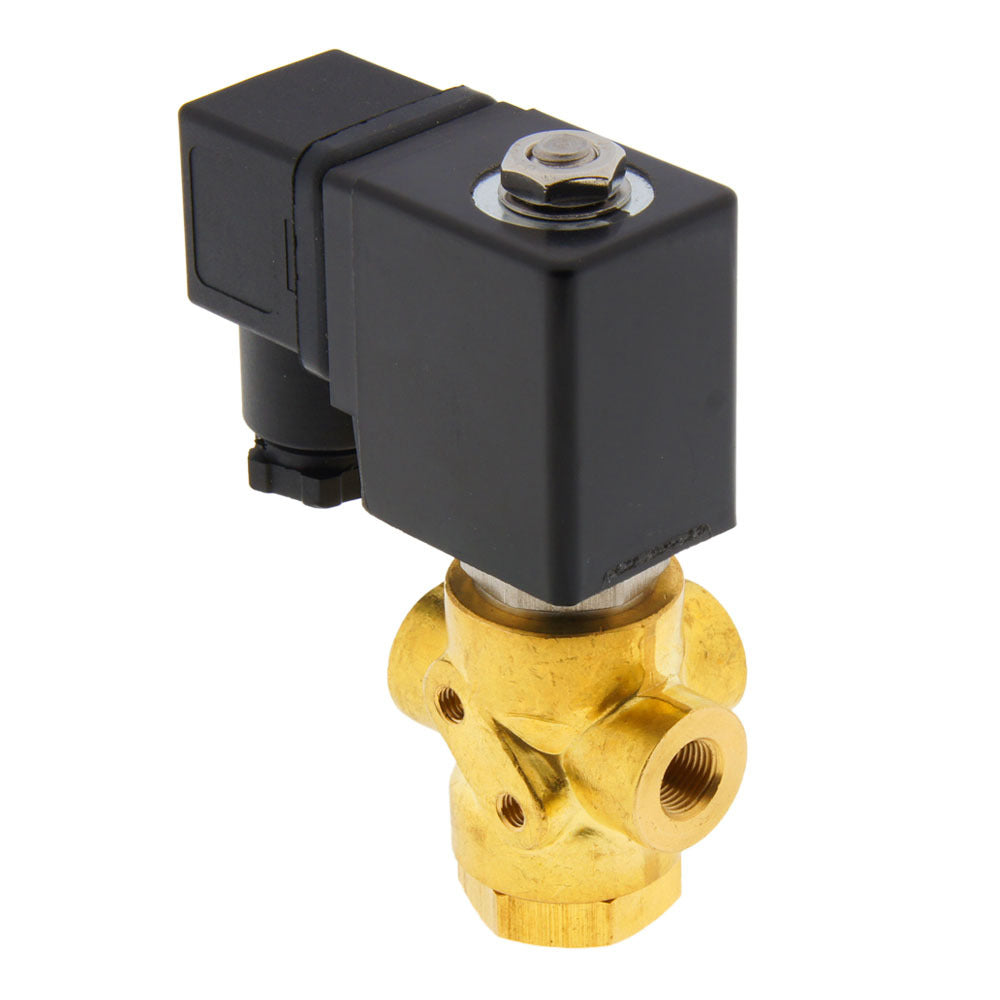

Magnetventil TP-DC 1/8'' 3/2 Wege DI Messing FKM 0-9bar 24V DC
JP Fluid Control 3-Wege-Magnetventil (Typ TP) mit G 1/8 Zoll Gewinde und einer 24 V DC Spule. Die Funktion des Magnetventils ist ein Verteilerkreis (Eingang schaltet auf einen von 2 Ausgängen) und ein Direktbetrieb, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120° C (248 ° F) Druckbereich von 0 - 9 bar (0 - 131 psi). Gehäuse aus Messing mit FKM-Dichtung (FPM) und einer 2 mm großen Blende. Der Kv-Wert beträgt 0,12 m3/h (2 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €57,50
- Regulärer Preis
- €48,32
Beschreibung
Dies ist ein direkt arbeitendes 3-Wege-Magnetventil von JP Fluid Control mit G 1/8 Zoll Gewinde und einer 24 V DC Spule. Das Ventil hat ein Messinggehäuse mit FKM-Dichtung (FPM) und eine Öffnungsgröße von 2 mm (ca. 5/64 Zoll). Die Schaltfunktion des Magnetventils ist die Verzweigung, d. h. der Eingangsanschluss des Ventils wird je nach Zustand des Ventils mit einem der beiden Ausgangsanschlüsse verbunden.
Das Ventil ist für Drücke von 0 - 9 bar (0 - 131 psi) und eine maximale Temperatur von 120° C (248° F) geeignet. Das Ventil hat einen Kv-Wert von 0,12 m3/h, was einer Durchflussmenge von 2 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,14, d. h. 0,14 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil anhand der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
TP-Reihe
Die TP-Serie besteht aus verschiedenen Typen von 3/2-Wege-Magnetventilen, die für eine Vielzahl von Anwendungen geeignet sind, wie z. B. die Betätigung von pneumatischen Geräten, die Entleerung, Verteilung oder Mischung von Flüssigkeiten und Gasen.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
