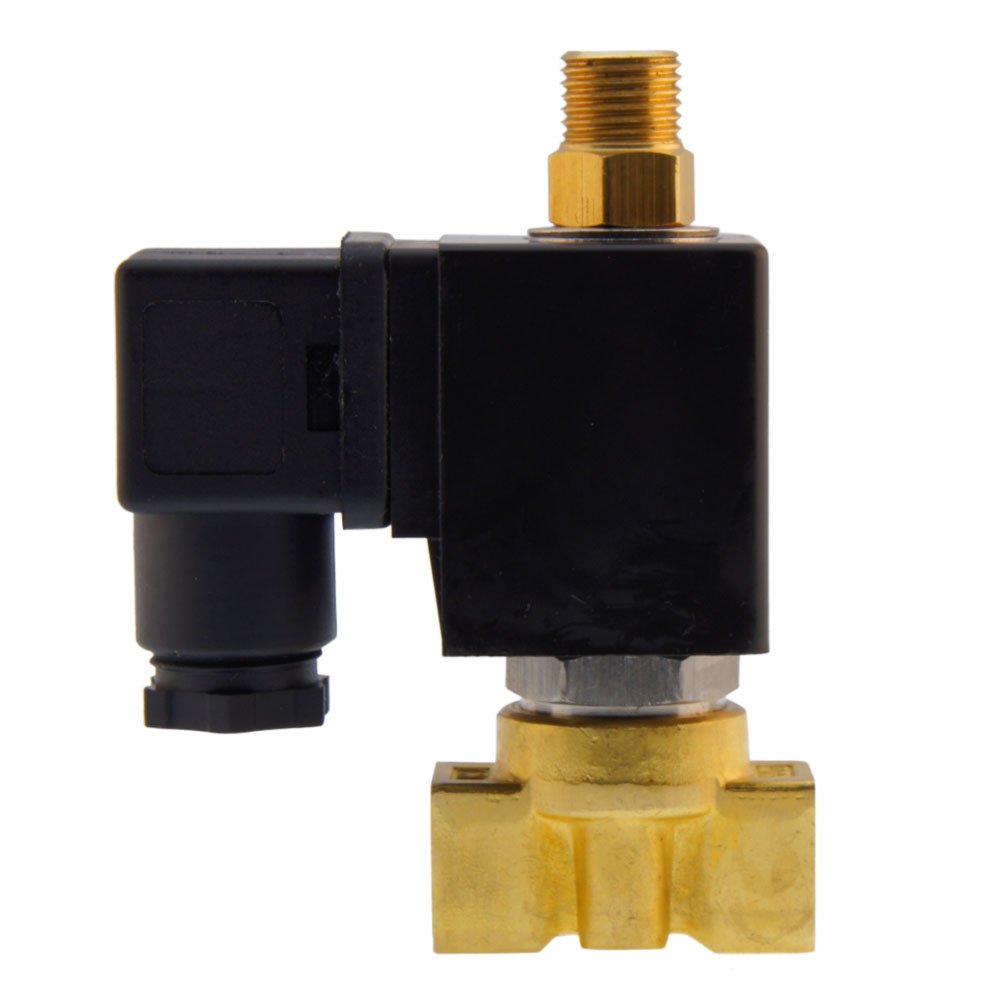

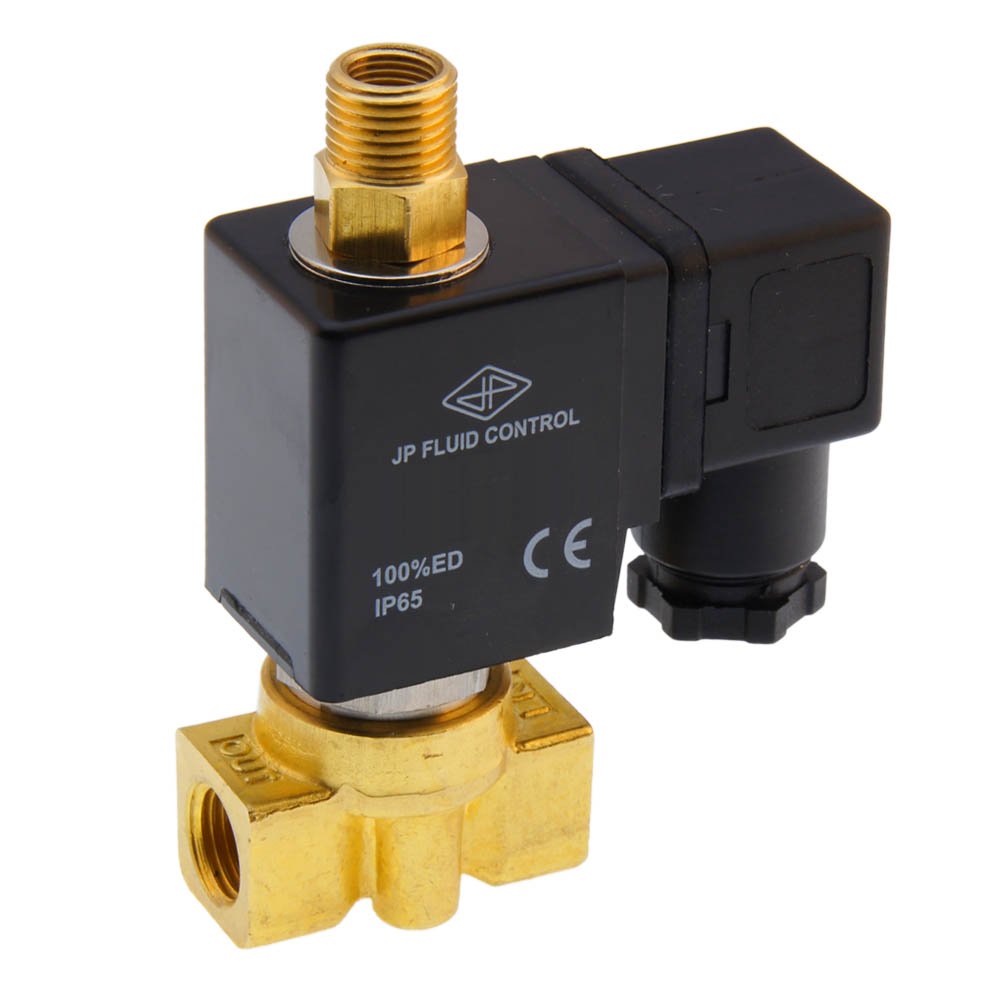

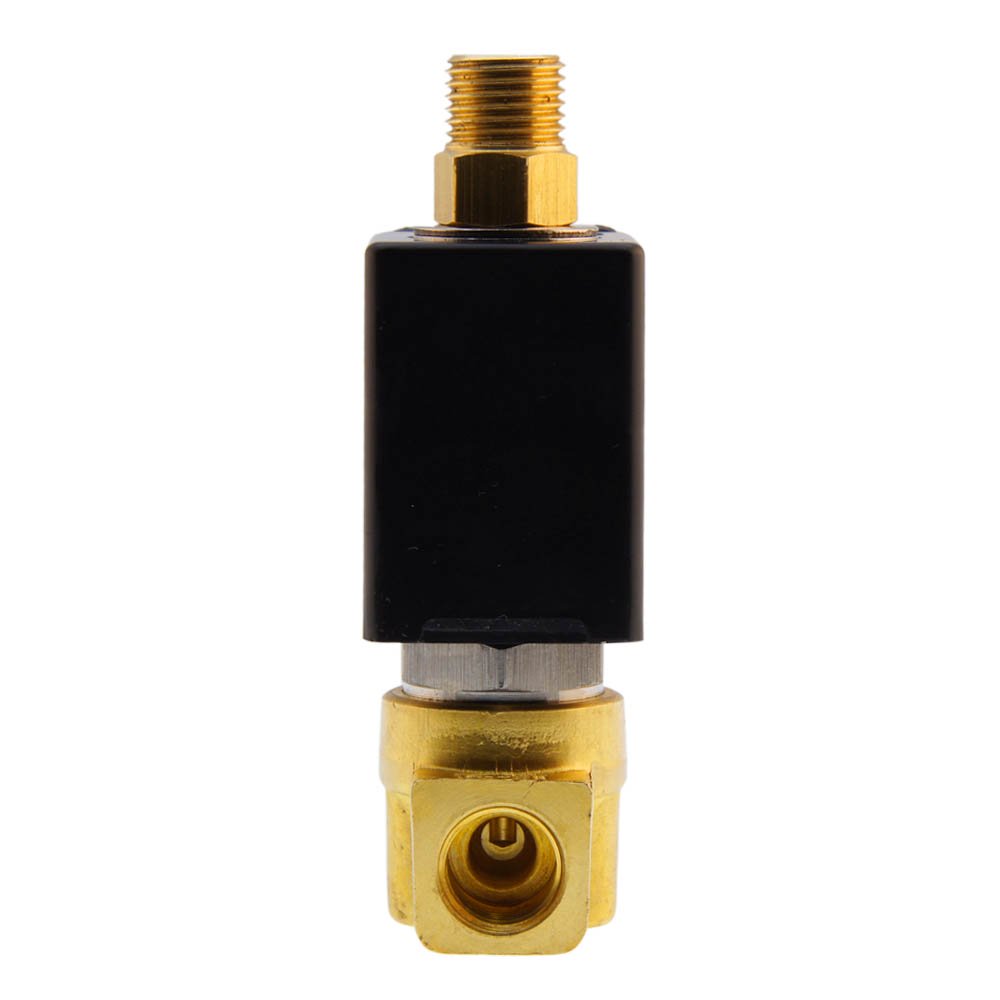

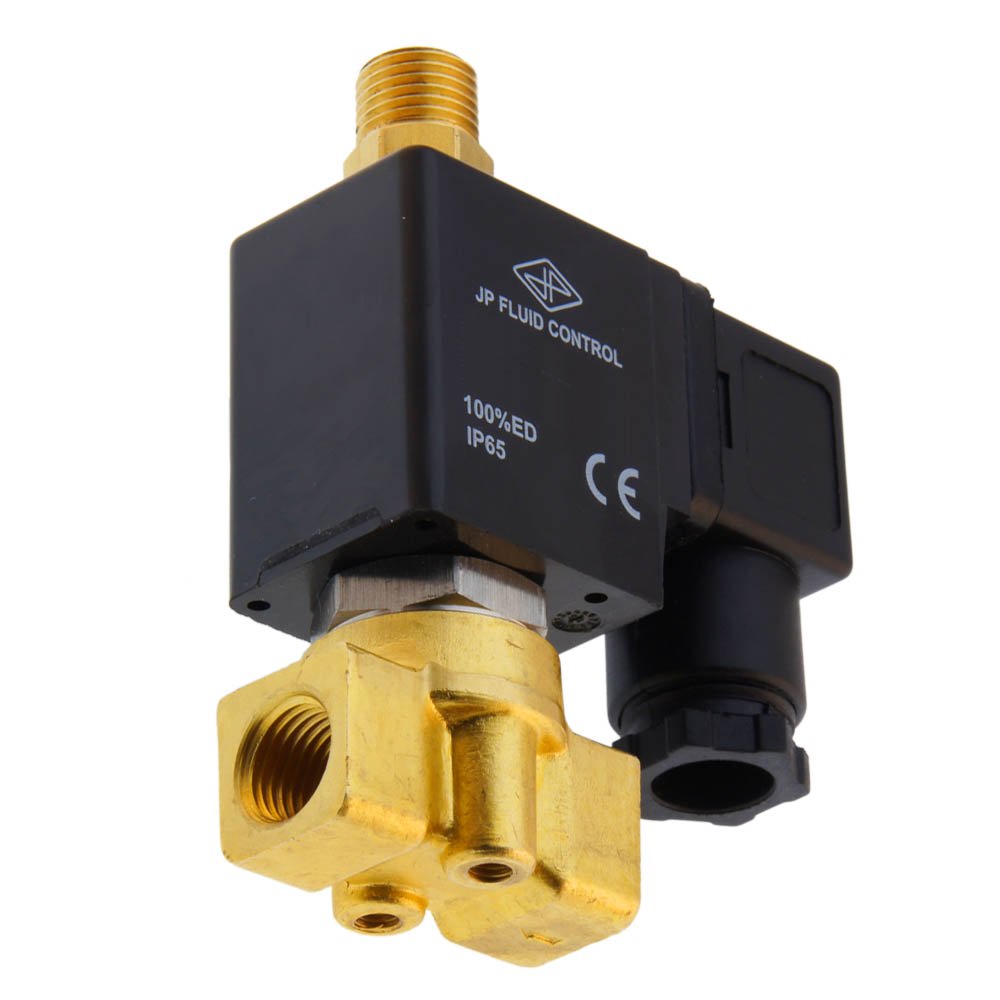

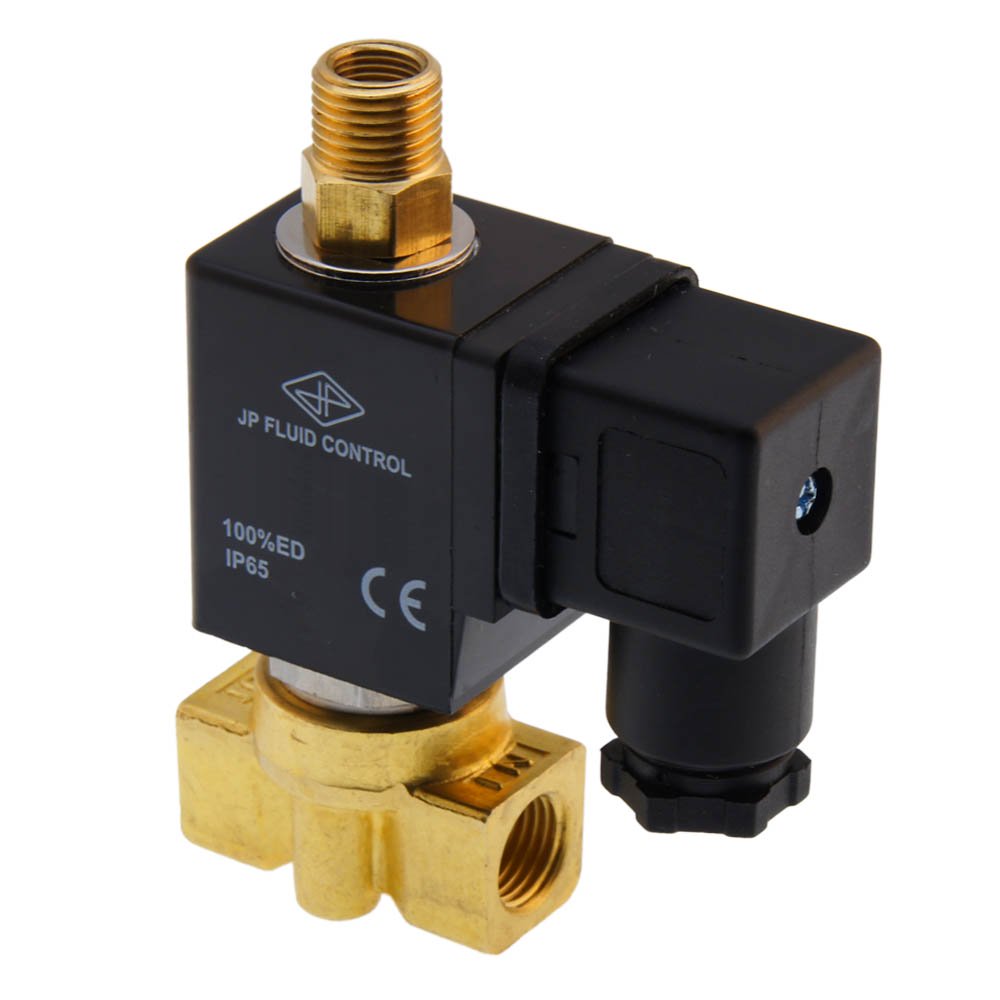

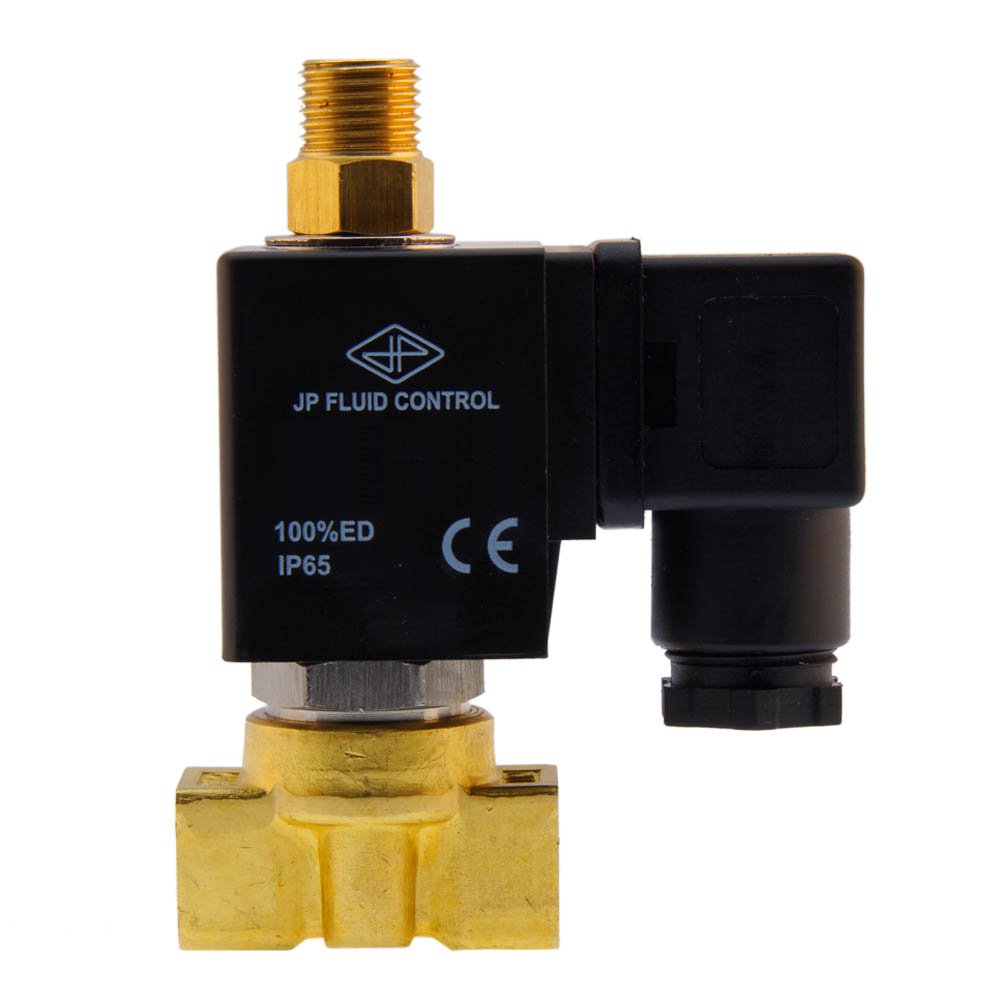

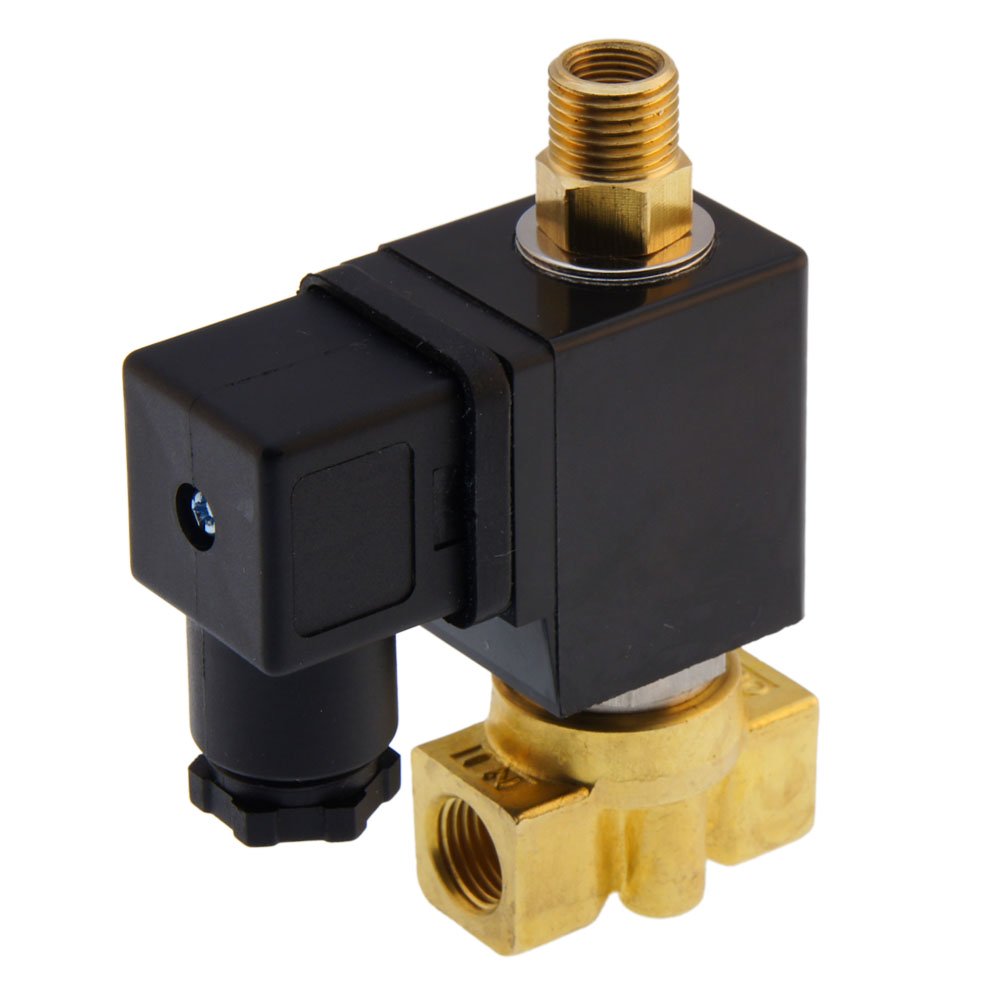

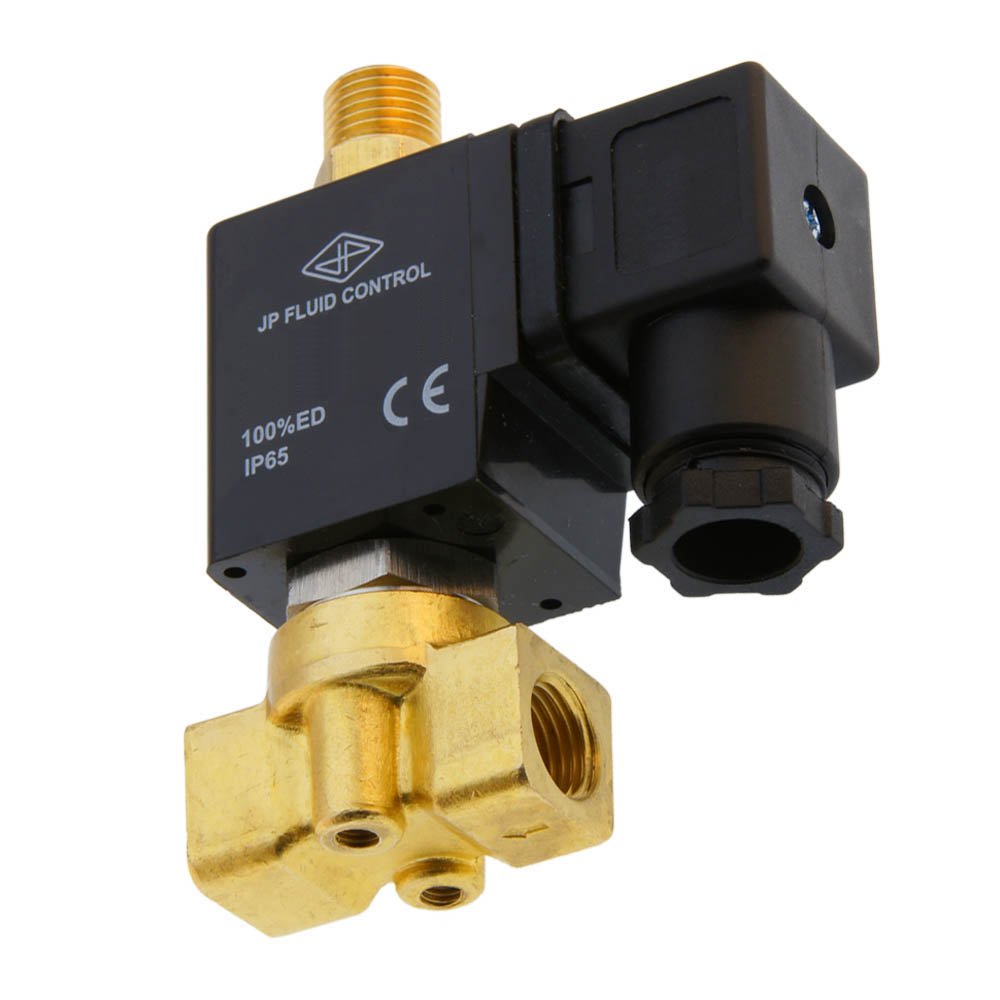

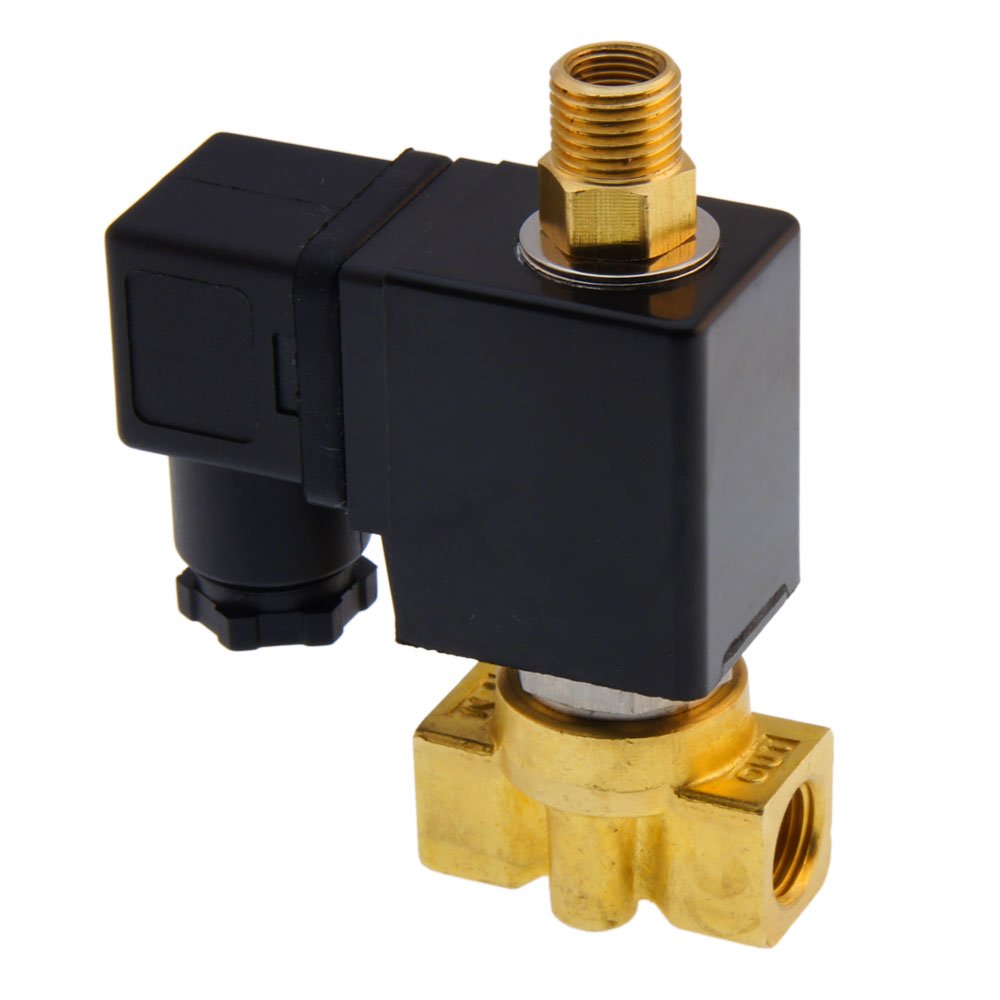

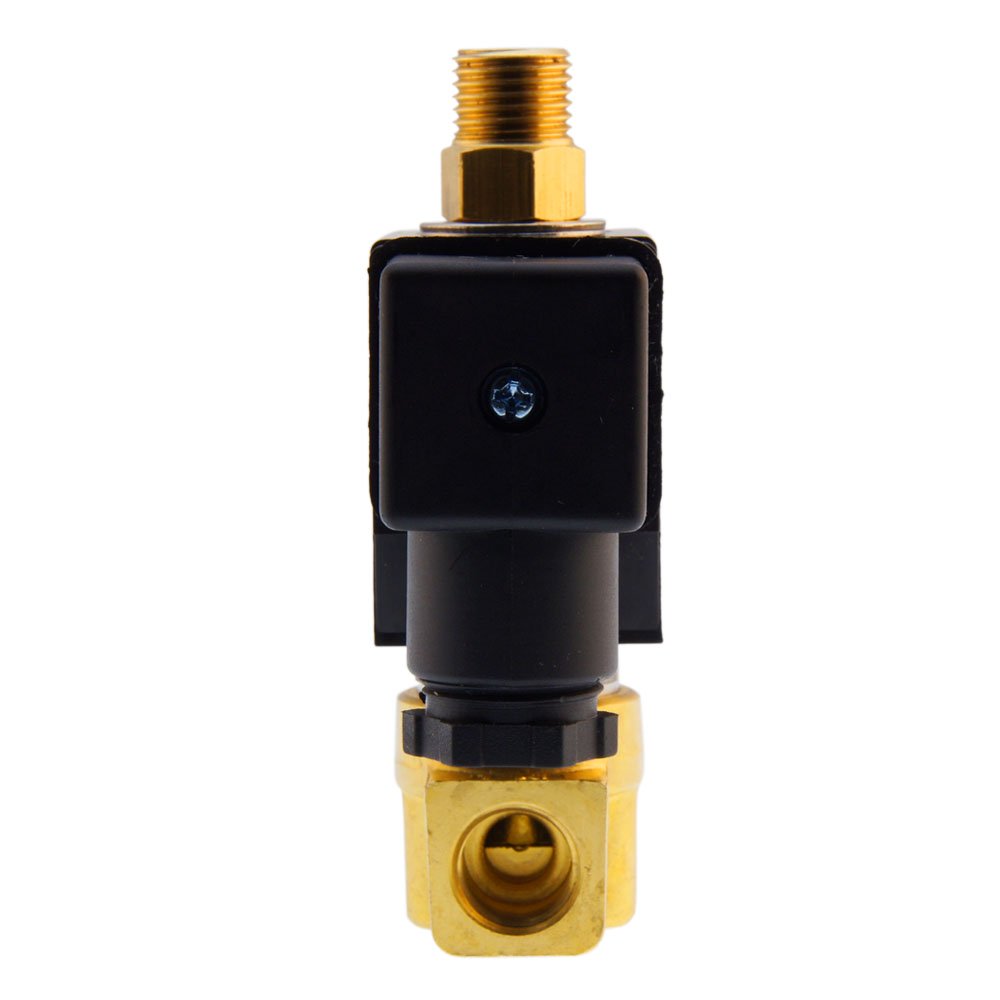

Magnetventil TW-DA 1/4'' 3/2 Wege NC Messing FKM 0-5bar 24V AC
JP Fluid Control 3-Wege-Magnetventil (Typ TW-DA) mit G 1/4 Zoll Gewinde und einer 24 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120° C (248 ° F) Druckbereich von 0 - 5 bar (0 - 73 psi). Gehäuse aus Messing mit FKM-Dichtung (FPM) und einer 3 mm großen Blende. Der Kv-Wert beträgt 0,2 m3/h (3,33 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €42,09
- Regulärer Preis
- €35,37
Beschreibung
Dies ist ein direkt arbeitendes 3-Wege-Magnetventil von JP Fluid Control mit G 1/4 Zoll Gewinde und einer 24 V AC Spule. Das Ventil hat ein Messinggehäuse mit FKM-Dichtung (FPM) und eine Öffnungsweite von 3 mm (ca. 1/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 5 bar (0 - 73 psi) und eine maximale Temperatur von 120° C (248° F) geeignet. Das Ventil hat einen Kv-Wert von 0,2 m3/h, was einer Durchflussmenge von 3,33 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,23, d. h. 0,23 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- Die Öffnung am oberen Anschluss beträgt bei allen TW-Ventilen 1,2 mm.
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe TW-DA
Die TW-Serie besteht aus verschiedenen Typen von 3/2-Wege-Magnetventilen (stromlos geschlossen, stromlos offen, Verteiler, Universal), die für eine Vielzahl von Anwendungen wie Entwässerung, Verteilung oder Mischung von Flüssigkeiten und Gasen geeignet sind.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
