Referenz: TW-DC014B030F-380AC
Marke: JP Fluid Control

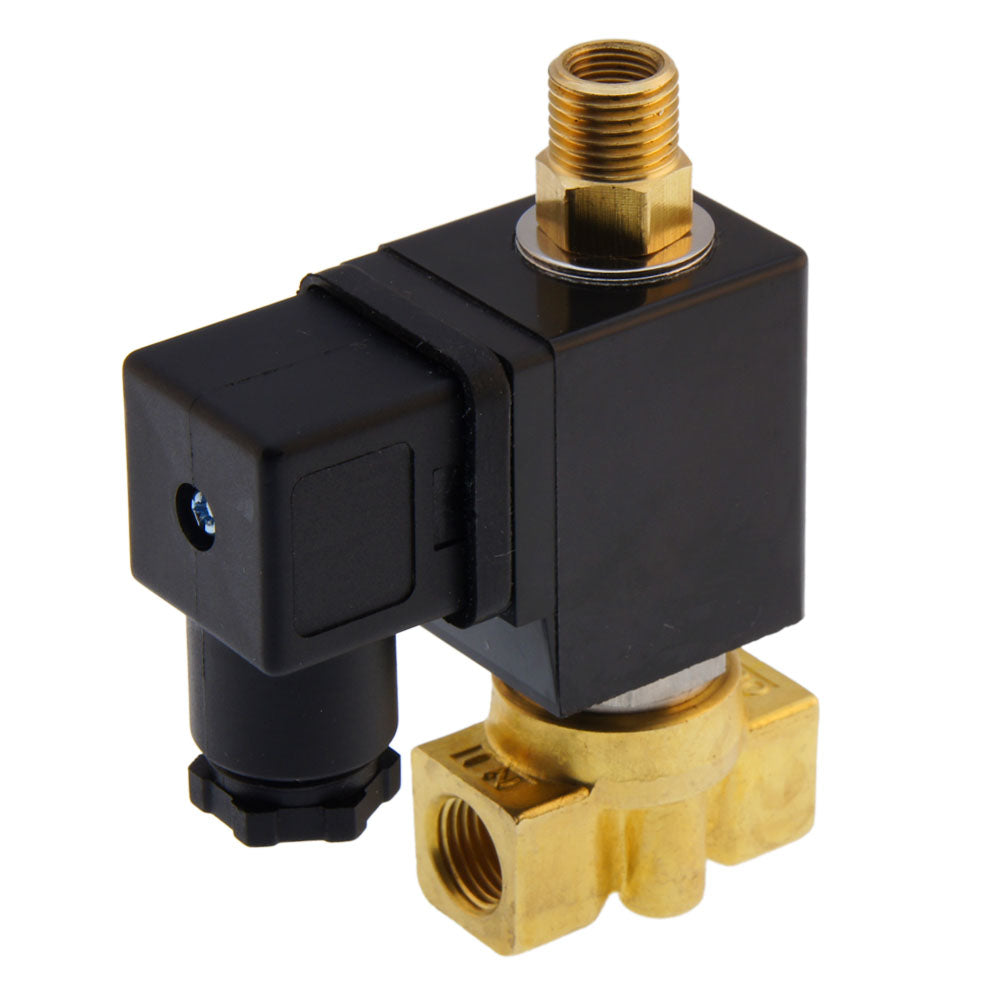

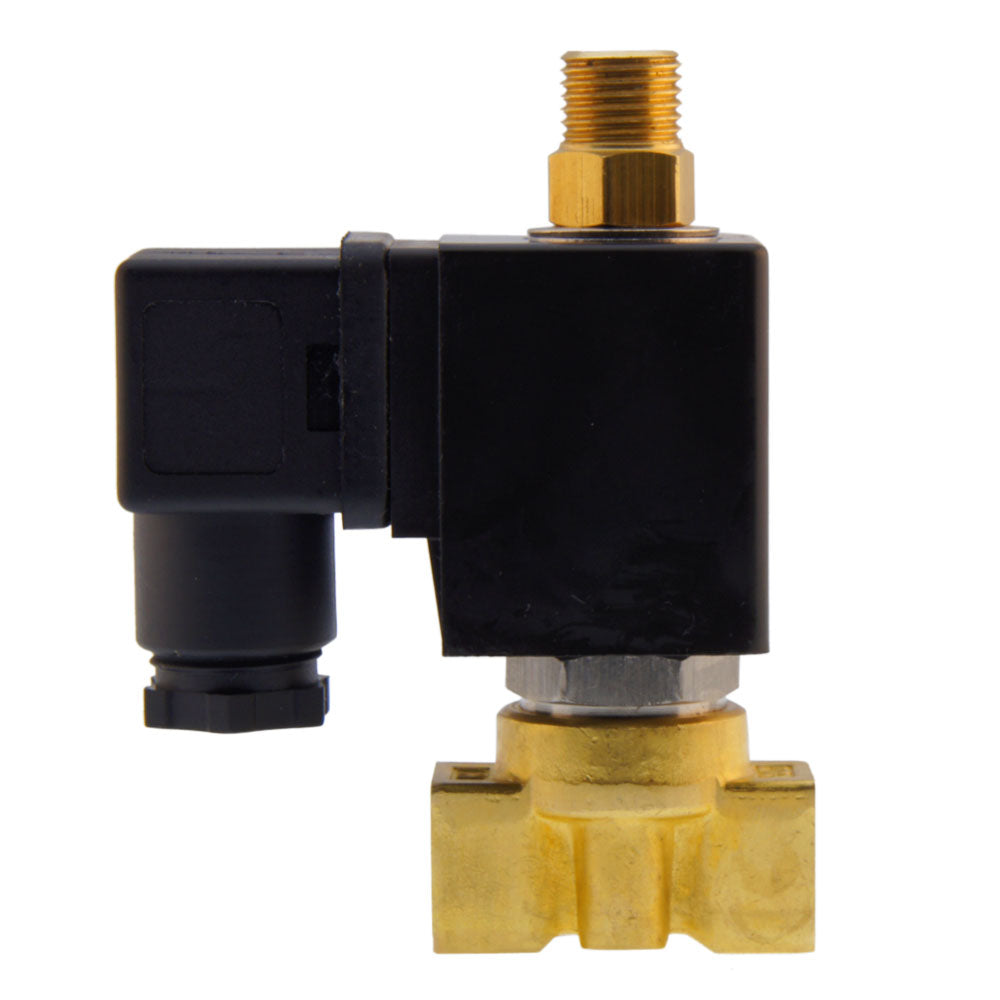

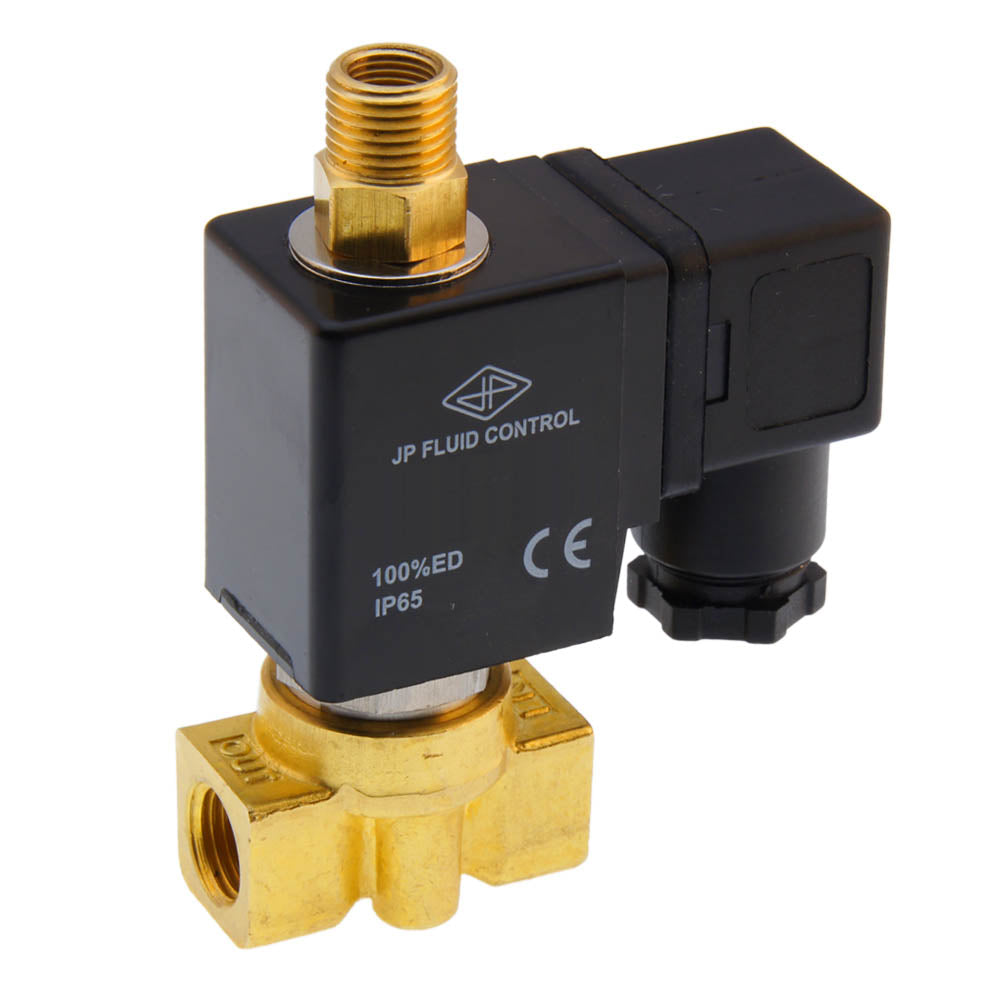

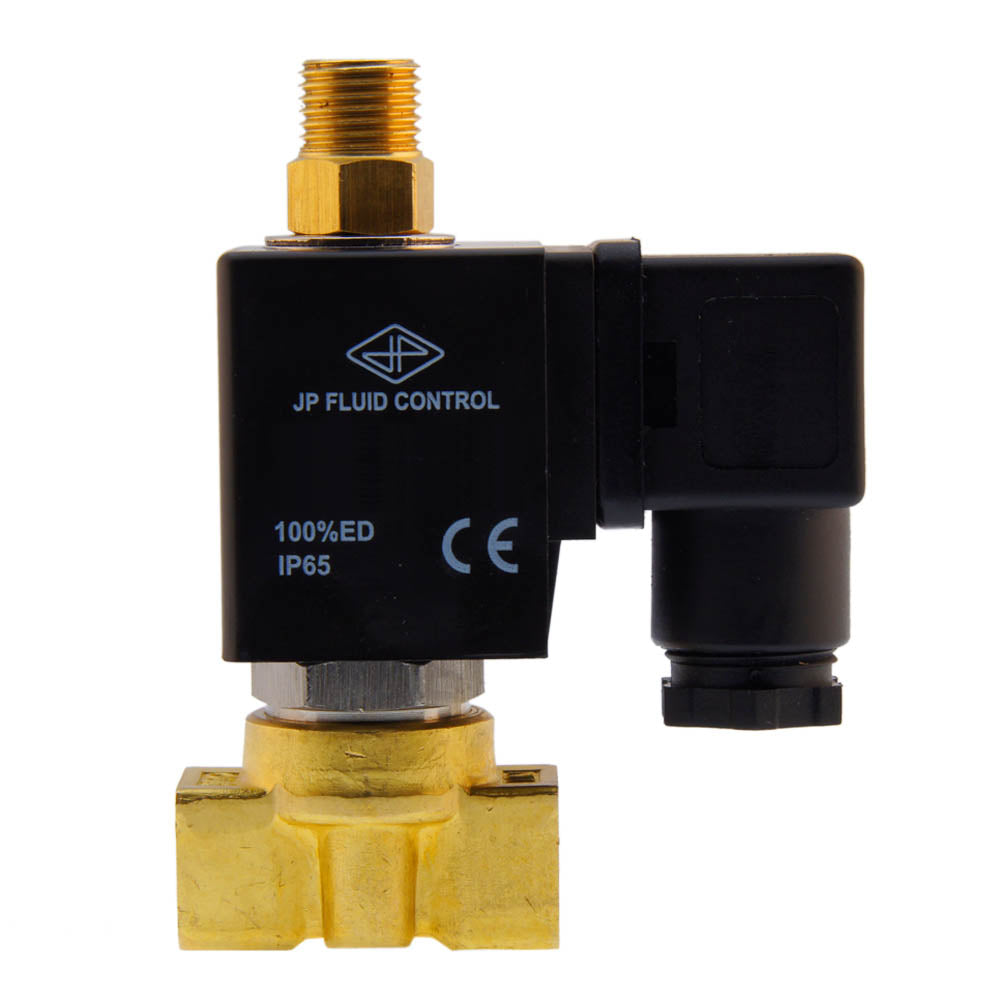

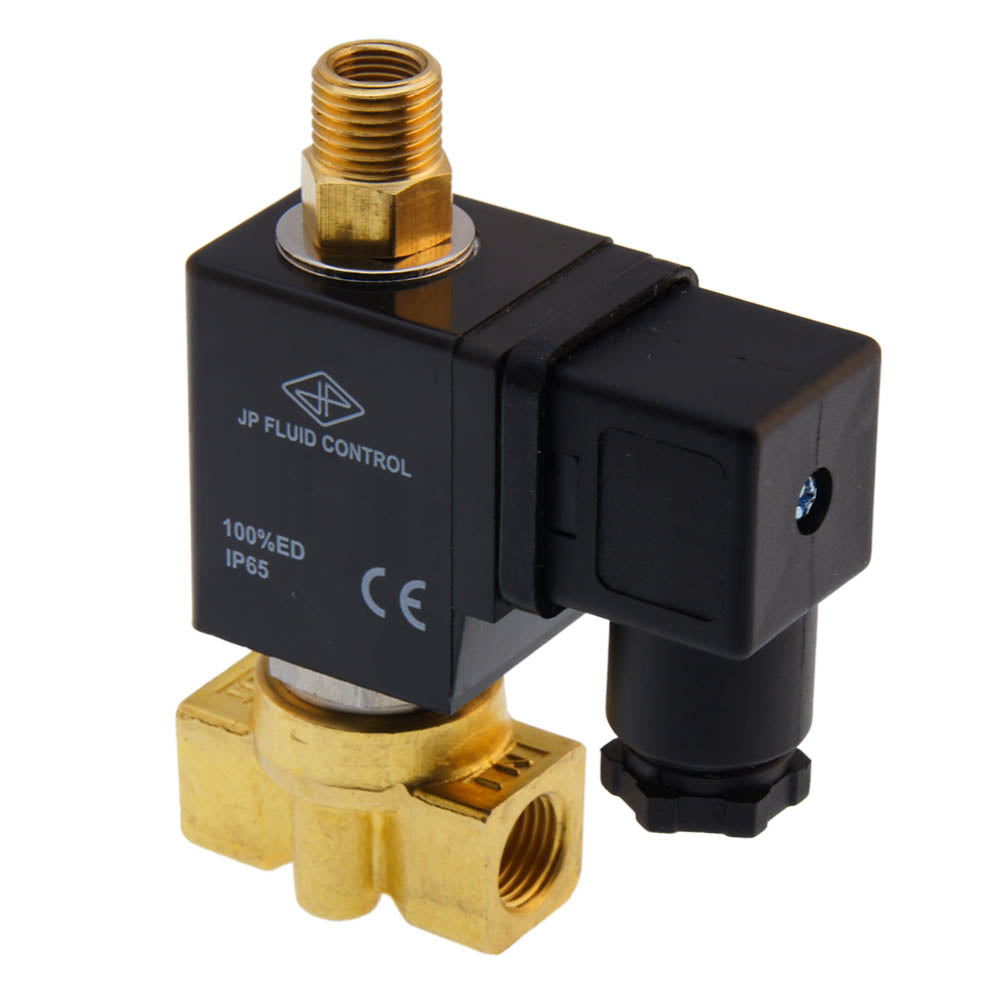

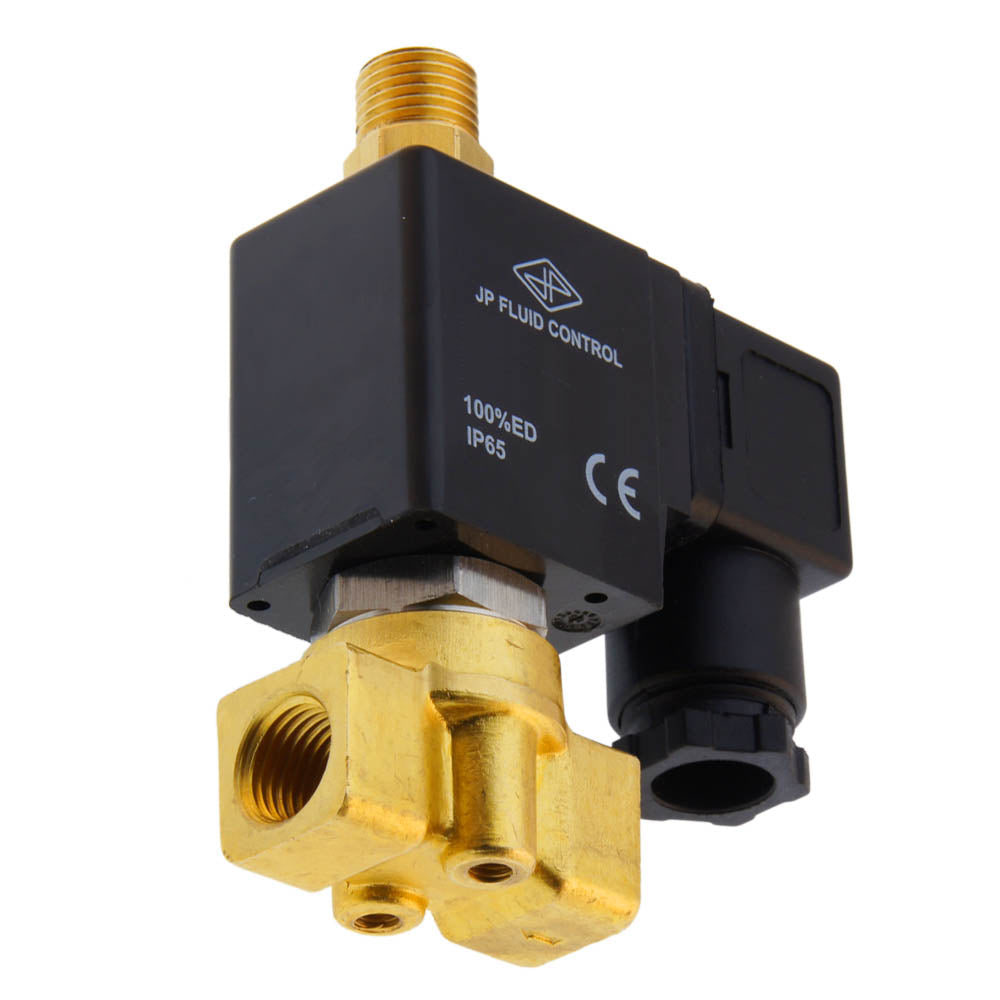

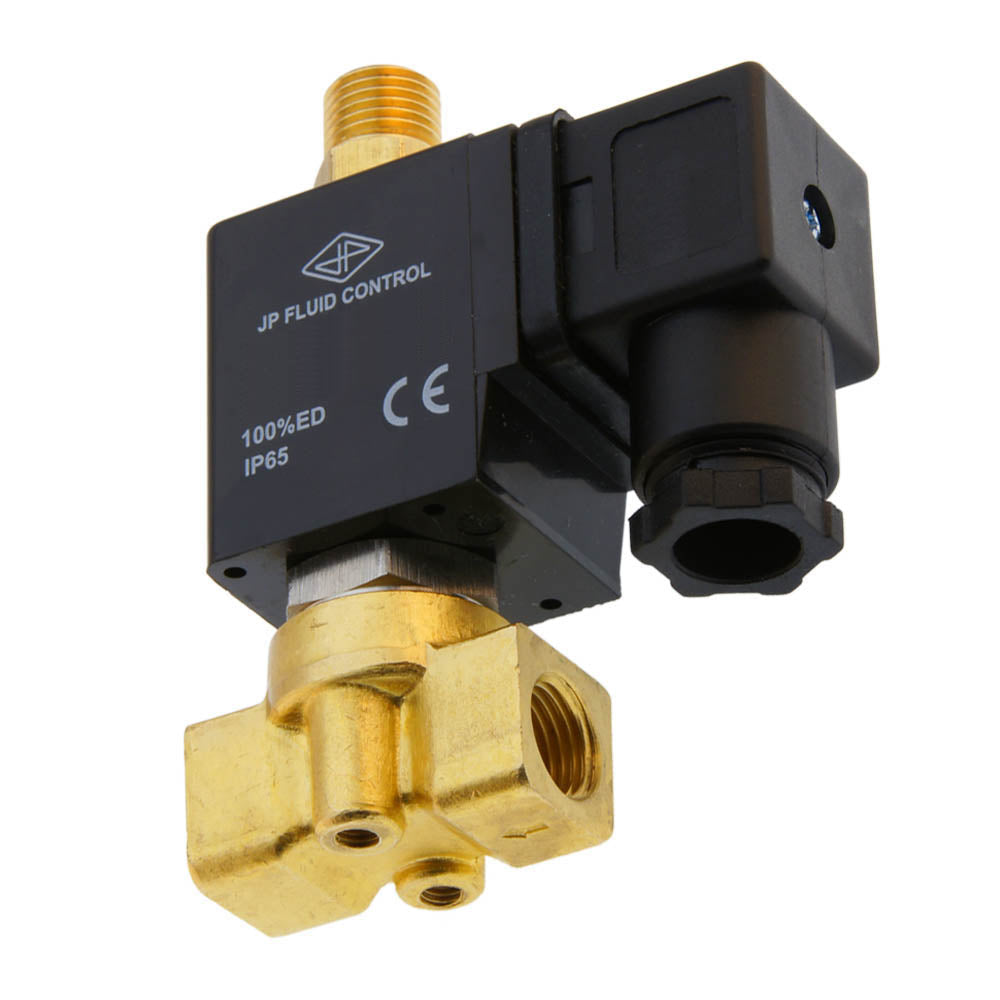

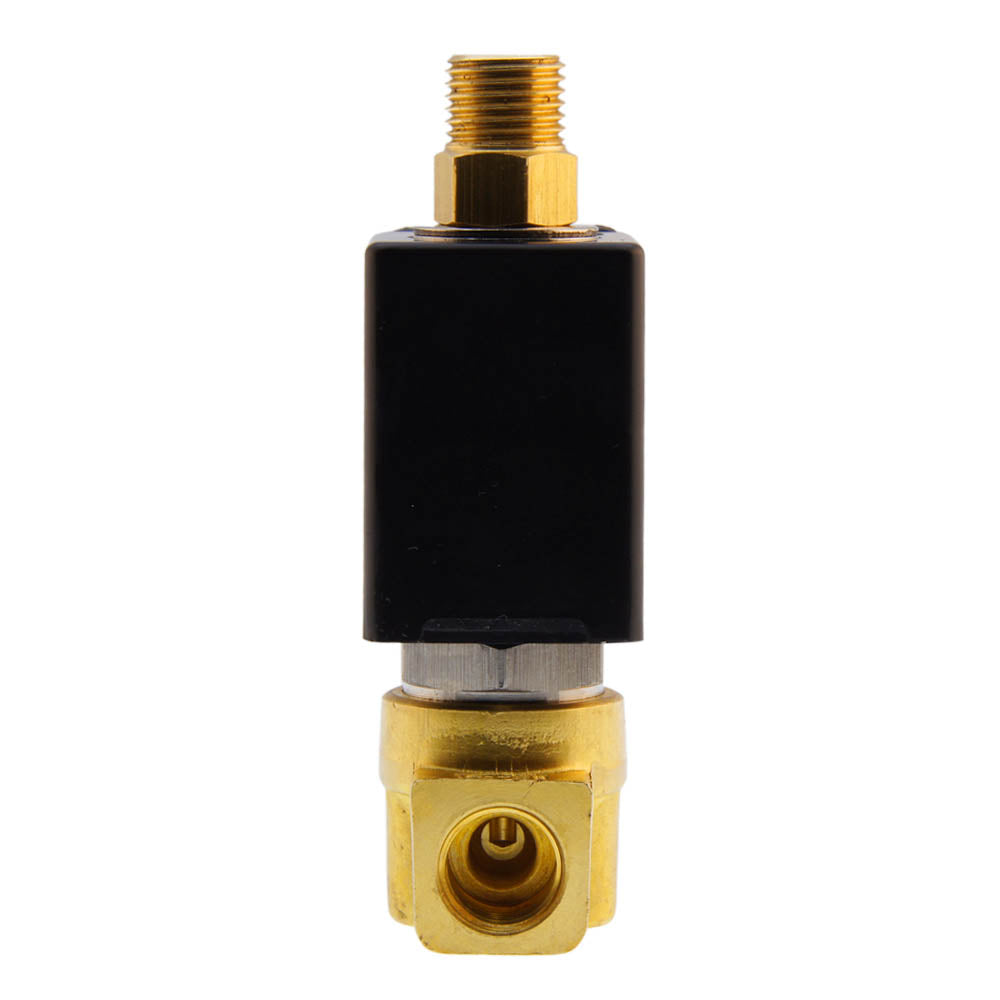

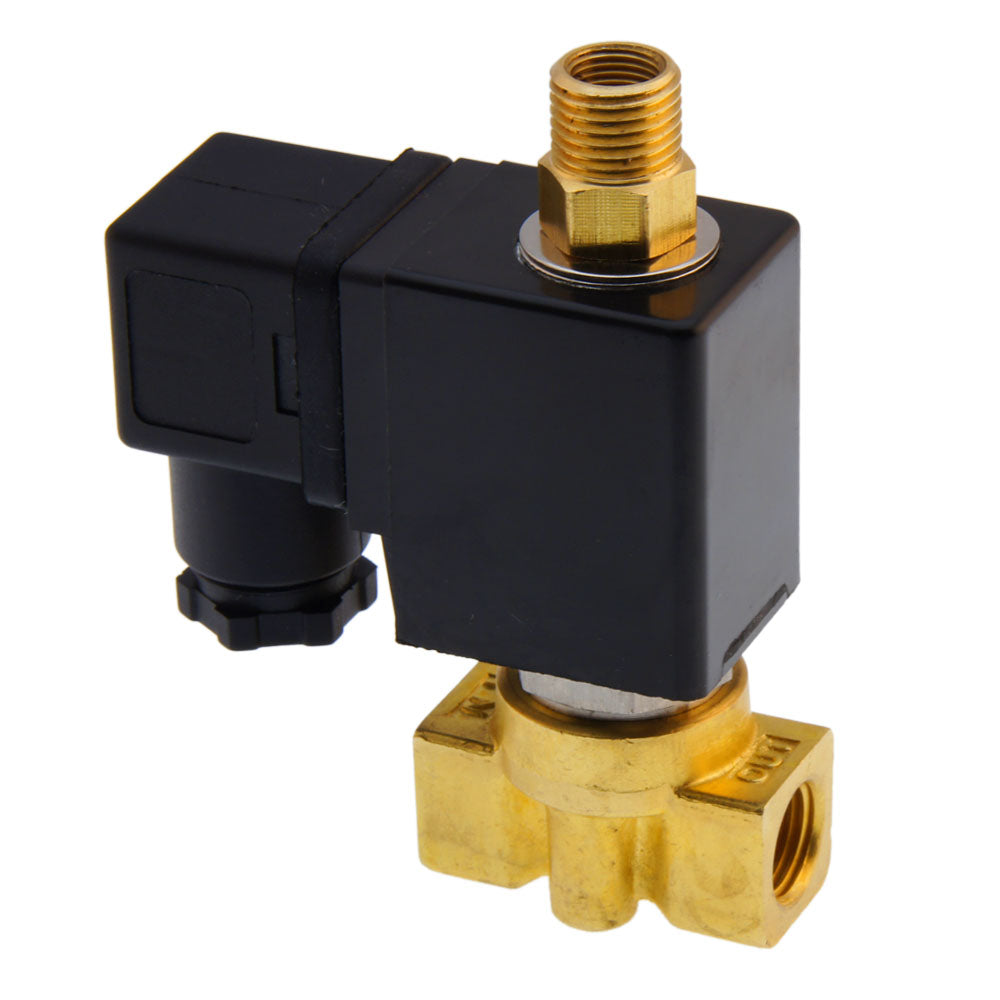

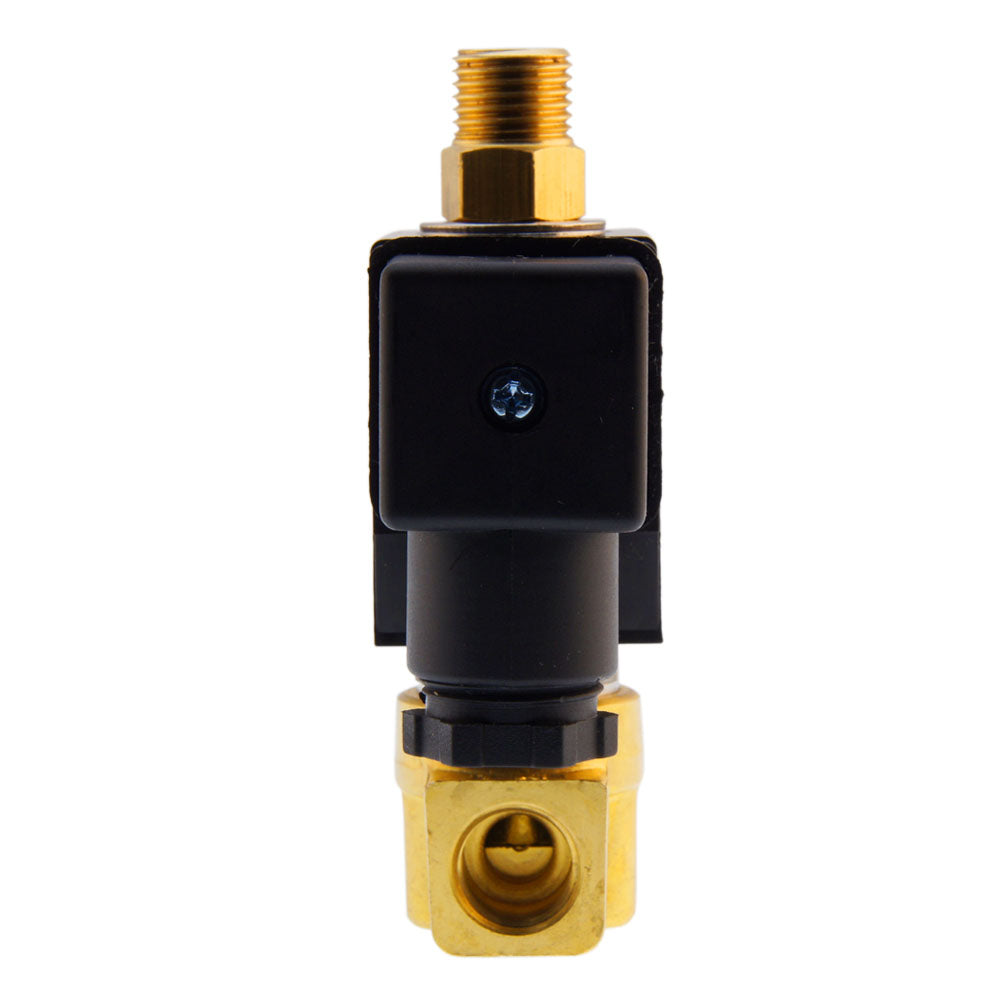

JP Fluid Control 3-Wege-Magnetventil (Typ TW-DC) mit G 1/4 Zoll Gewinde und einer 380 V AC Spule. Die Funktion des Magnetventils ist ein Verteilerkreis (Eingang schaltet auf einen von 2 Ausgängen) und ein Direktbetrieb, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120° C (248 ° F) Druckbereich von 0 - 7 bar (0 - 102 psi). Gehäuse aus Messing mit FKM-Dichtung (FPM) und einer 3 mm großen Blende. Der Kv-Wert beträgt 0,2 m3/h (3,33 l/min bei dp=1 bar Wasser).

Alle anzeigen
Regulärer Preis
€43.41
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€36.48
ohne MwSt.

Auf Lager +0 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 22 des Produkts TW-DC014B030F-380AC erhöht sich die Lieferzeit der Bestellung um 0 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 194 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dies ist ein direkt arbeitendes 3-Wege-Magnetventil von JP Fluid Control mit G 1/4 Zoll Gewinde und einer 380 V AC Spule. Das Ventil hat ein Messinggehäuse mit FKM-Dichtung (FPM) und eine Öffnungsweite von 3 mm (ca. 1/8 Zoll). Die Schaltfunktion des Magnetventils ist die Verzweigung, d. h. der Eingangsanschluss des Ventils wird je nach Zustand des Ventils mit einem der beiden Ausgangsanschlüsse verbunden.
Das Ventil ist für Drücke von 0 - 7 bar (0 - 102 psi) und eine maximale Temperatur von 120° C (248° F) geeignet. Das Ventil hat einen Kv-Wert von 0,2 m3/h, was einer Durchflussmenge von 3,33 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,23, d. h. 0,23 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Vorteile:

  • Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
  • Lieferung inklusive Spule und Stecker
  • Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65

Nachteile:

  • Die Öffnung am oberen Anschluss beträgt bei allen TW-Ventilen 1,2 mm.
  • Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
  • Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.

Baureihe TW-DC

Die TW-Serie besteht aus verschiedenen Typen von 3/2-Wege-Magnetventilen (stromlos geschlossen, stromlos offen, Verteiler, Universal), die für eine Vielzahl von Anwendungen wie Entwässerung, Verteilung oder Mischung von Flüssigkeiten und Gasen geeignet sind.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
