Referenz: CLS5-M-B-BRO-CD-014
Marke: Tameson

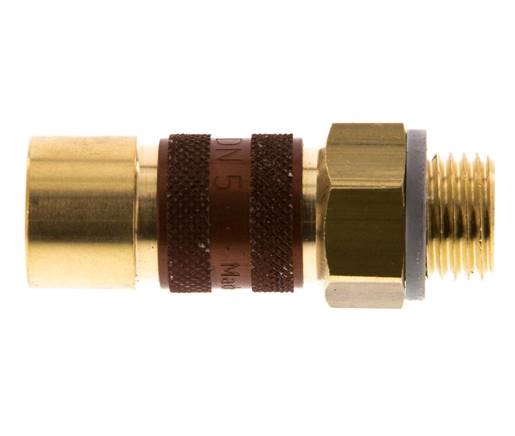

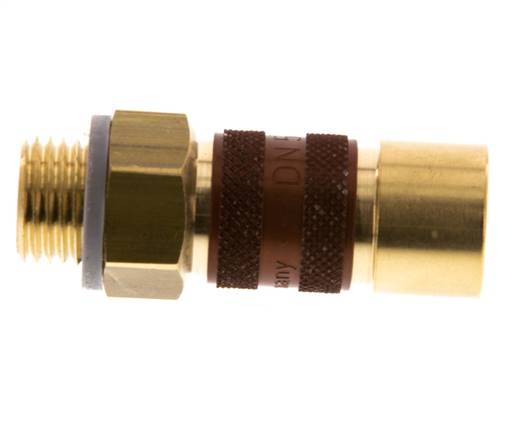

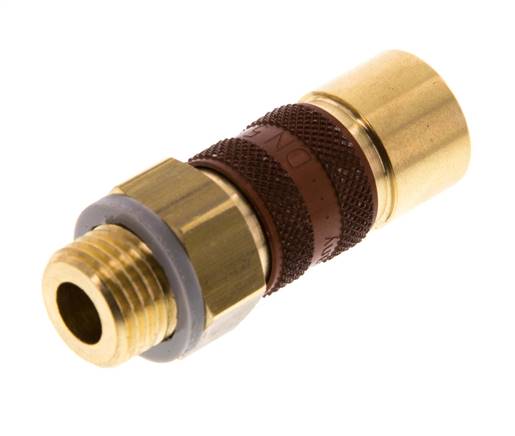

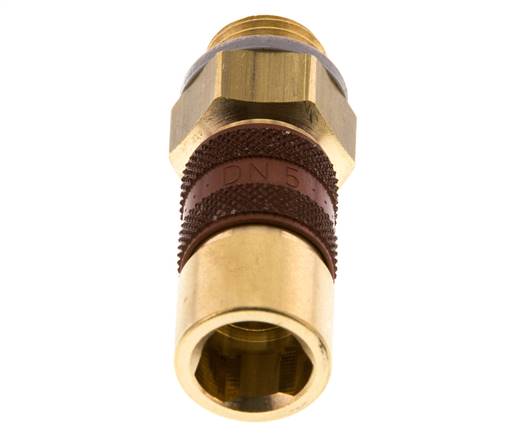

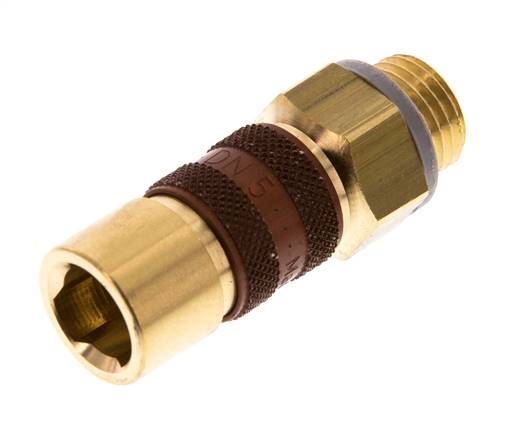

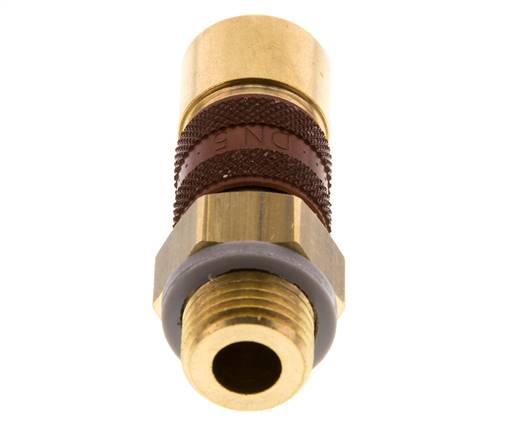

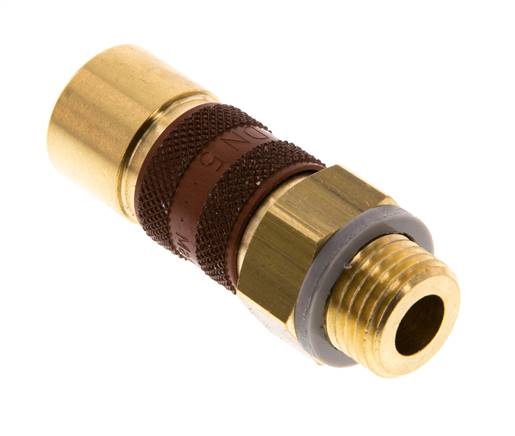

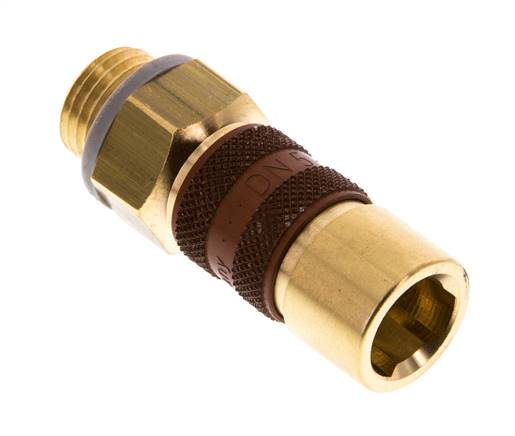

Messing DN 5 braun farbkodiert Luftkupplungsdose mit G 1/4 Zoll Außengewinde. Farbcodierte Kupplungen verhindern ein versehentliches Vertauschen und können nur mit der gleichen Farbe verbunden werden (auch mit Standardsteckdosen verwendbar). Der Betriebsdruckbereich reicht von -0,95 (vakuumtauglich) bis 35 bar. Die Steckdose ist für Temperaturen von -20 bis 100°C geeignet. Die Durchflussmenge beträgt 550 l/min. Das Dichtungsmaterial ist NBR (Nitrilkautschuk).

Alle anzeigen
Regulärer Preis
€21,19
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€17,81
ohne MwSt.

Auf Lager Versand in 2T Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 6 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4,95
Kostenlos für Bestellungen > €75,00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Messing DN 5 braun farbkodiert Luftkupplungsdose mit G 1/4 Zoll Außengewinde. Eine pneumatische Kupplung wird verwendet, um Druckluftwerkzeuge schnell an eine Druckluftleitung anzuschließen. Die Kupplung besteht aus zwei Teilen: der Buchse (weiblicher Teil) und dem Stecker oder Nippel (männlicher Teil). Beim Abkuppeln schaltet sich die Kupplung automatisch ab, um den Leitungsdruck aufrechtzuerhalten.

Diese Luftkupplungen sind in verschiedenen Farben erhältlich und haben jeweils eine charakteristische Anschlussform (Achteck, Dreieck, Kreis). Stecker und Steckdosen der gleichen Farbe können kombiniert werden, in diesem Fall braun. Zwei verschiedene Farben können nicht kombiniert werden. Dadurch wird das Risiko eines versehentlichen Anschlusses an ein falsches Medium oder eine falsche Druckleitung vermieden. Bitte beachten Sie, dass die farbcodierten Stecker mit den nicht farbcodierten Standardsteckdosen kompatibel sind. Das G 1/4-Zoll-Außengewinde ermöglicht das Aufschrauben auf ein passendes Teil mit Innengewinde. Diese Kupplung ist für Vakuumanwendungen geeignet. Der Betriebsdruckbereich beträgt -0,95 bis 35 bar. Die Steckdose ist für Temperaturen von -20 bis 100°C geeignet. Die Nenndurchflussmenge beträgt 550 l/min. Der Dichtungswerkstoff ist NBR (Nitrilkautschuk). Das Material der Hülse ist Aluminium.

Dieses Produkt ist kompatibel mit: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Sie werden oft auch als Druckluftkupplungen, Kompressorkupplungen, Pneumatikfittings, Luftschlauchkupplungen usw. bezeichnet.

Vorteile:

  • Das G 1/4-Zoll-Außengewinde ermöglicht das Aufschrauben auf ein passendes Teil mit Innengewinde.
  • Kompatibel mit einer breiten Palette von Luftkupplungen mit demselben Standardprofildesign.
  • Das braune, nicht austauschbare Farbschema stellt sicher, dass verschiedene Leitungen nicht versehentlich verbunden werden können (unterschiedliche Gase, Drücke usw.).
  • Es kann für Vakuumanwendungen verwendet werden.

Baureihe CLS5-M-CD

Unser Angebot an Luftkupplungen reicht von DN 2,7 - 19 mm für Standardstecker und -buchsen sowie eine Vielzahl von Sicherheitsluftkupplungen, Kompressorkupplungen, Verteilern, Kompressorklauenkupplungen und das CEJN Multilink-System. Es stehen jeweils verschiedene Anschlussarten zur Verfügung (Innengewinde, Außengewinde, Schlauchsäule, Überwurfmutter usw.) mit einer breiten Palette von Mindest- und Höchstdrücken. Unsere nicht austauschbaren farbcodierten Optionen geben Ihnen einen klaren visuellen Hinweis darauf, welche Leitungen Sie anschließen müssen. Die Sicherheitsluftkupplungen verfügen über Druckknöpfe, Dreh- und Schieberegler als Sicherheitsauslösefunktion. Unsere 42-mm-Kompressorklauenkupplungen entsprechen sowohl der DIN 3498 (ähnlich) als auch der DIN 3238 (Mody) für Sicherheitsanwendungen.
