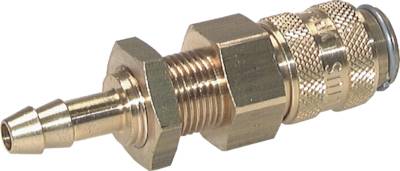

Messing DN 5 Rot Air Coupling Socket 9 mm Schlauch Säule Bulkhead
Hinweis: Dieses Produkt ist abgekündigt
Luftkupplungsmuffe aus Messing DN 5 mit 9-mm-Schlauchsäulenanschluss und Schottgewinde. Der Betriebsdruckbereich reicht von -0,95 (vakuumtauglich) bis 35 bar. Die Steckdose ist für Temperaturen von -20 bis 100°C geeignet. Die Durchflussmenge beträgt 560 l/min. Das Dichtungsmaterial ist NBR (Nitrilkautschuk). Es hat eine rote Farbe.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Luftkupplungsmuffe aus Messing DN 5 mit 9-mm-Schlauchsäulenanschluss und Schottgewinde. Eine pneumatische Kupplung wird verwendet, um Druckluftwerkzeuge schnell an eine Druckluftleitung anzuschließen. Die Kupplung besteht aus zwei Teilen: der Buchse (weiblicher Teil) und dem Stecker oder Nippel (männlicher Teil). Beim Abkuppeln schaltet sich die Kupplung automatisch ab, um den Leitungsdruck aufrechtzuerhalten.
Einfaches Anbringen eines Schlauchs über die 9-mm-Schlauchsäule. Bestellen Sie optional eine Schlauchschelle, um den Schlauch richtig zu befestigen. Die Buchse hat ein Schottgewinde zur Befestigung an einer Schalttafel. Diese Kupplung ist für Vakuumanwendungen geeignet. Der Betriebsdruckbereich beträgt -0,95 bis 35 bar. Die Steckdose ist für Temperaturen von -20 bis 100°C geeignet. Die Nenndurchflussmenge beträgt 560 l/min. Der Dichtungswerkstoff ist NBR (Nitrilkautschuk). Es hat einen roten Streifen zur einfachen visuellen Identifizierung. Jede Farbe hat eine andere Form (achteckig, dreieckig, ...). Farbige Stecker können nur an gleichfarbige Steckdosen angeschlossen werden, sie sind aber auch mit nicht farbigen Steckdosen kompatibel. Das Farbsystem verhindert ein versehentliches Vertauschen verschiedener Medien oder Drücke.
Dieses Produkt ist kompatibel mit: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Sie werden oft auch als Druckluftkupplungen, Kompressorkupplungen, Pneumatikfittings, Luftschlauchkupplungen usw. bezeichnet.
Vorteile:
- Einfaches Anbringen eines Schlauchs über die 9-mm-Schlauchsäule. Bestellen Sie optional eine Schlauchschelle, um den Schlauch richtig zu befestigen.
- Kompatibel mit einer breiten Palette von Luftkupplungen mit demselben Standardprofildesign.
- Die Buchse hat ein Schottgewinde zur Befestigung an einer Schalttafel.
- Es kann für Vakuumanwendungen verwendet werden.
Baureihe CLS5-HB
Unser Angebot an Luftkupplungen reicht von DN 2,7 - 19 mm für Standardstecker und -buchsen sowie eine Vielzahl von Sicherheitsluftkupplungen, Kompressorkupplungen, Verteilern, Kompressorklauenkupplungen und das CEJN Multilink-System. Es stehen jeweils verschiedene Anschlussarten zur Verfügung (Innengewinde, Außengewinde, Schlauchsäule, Überwurfmutter usw.) mit einer breiten Palette von Mindest- und Höchstdrücken. Unsere nicht austauschbaren farbcodierten Optionen geben Ihnen einen klaren visuellen Hinweis darauf, welche Leitungen Sie anschließen müssen. Die Sicherheitsluftkupplungen verfügen über Druckknöpfe, Dreh- und Schieberegler als Sicherheitsauslösefunktion. Unsere 42-mm-Kompressorklauenkupplungen entsprechen sowohl der DIN 3498 (ähnlich) als auch der DIN 3238 (Mody) für Sicherheitsanwendungen.
