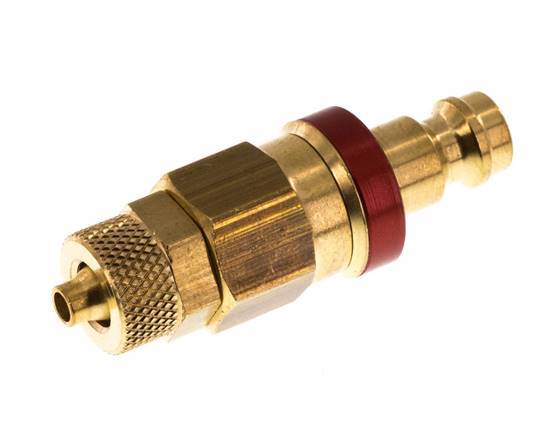

Messing DN 5 Rot Luftkupplungsstecker 4x6 mm Überwurfmutter Doppelabsperrung

Luftanschlussstecker DN 5 aus Messing mit Überwurfmutter für 4x6 mm Schläuche. Eine pneumatische Kupplung wird verwendet, um Druckluftwerkzeuge schnell an eine Druckluftleitung anzuschließen. Die Kupplung besteht aus zwei Teilen: der Buchse (weiblicher Teil) und dem Stecker oder Nippel (männlicher Teil). Beim Abkuppeln schaltet sich die Kupplung automatisch ab, um den Leitungsdruck aufrechtzuerhalten.

Diese Kupplung ist für Vakuumanwendungen geeignet. Der Stecker hat eine doppelseitige Absperrvorrichtung. Wenn der Stecker abgezogen wird, sperrt er den Durchfluss in beide Richtungen. Bitte beachten Sie, dass diese Stecker nur mit speziellen doppelseitigen Absperrsteckdosen funktionieren! Diese Steckdosen haben einen zusätzlichen Stift, um das Ventil im Stecker beim Anschließen zu öffnen. Der Betriebsdruckbereich beträgt -0,95 bis 35 bar. Der Stecker ist für Temperaturen zwischen -20 und 100°C geeignet. Die Nenndurchflussmenge beträgt 360 l/min. Der Dichtungswerkstoff ist NBR (Nitrilkautschuk). Es hat einen roten Streifen zur einfachen visuellen Identifizierung. Jede Farbe hat eine andere Form (achteckig, dreieckig, ...). Farbige Stecker können nur an Steckdosen mit der gleichen Farbe angeschlossen werden, sind aber auch mit nicht farbigen Steckdosen kompatibel. Das Farbsystem verhindert ein versehentliches Vertauschen verschiedener Medien oder Drücke.

Dieses Produkt ist kompatibel mit: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Sie werden oft auch als Druckluftkupplungen, Kompressorkupplungen, Pneumatikfittings, Luftschlauchkupplungen usw. bezeichnet.

Pros:

• Kompatibel mit einer breiten Palette von Luftkupplungen mit demselben Standardprofildesign.
• Es kann für Vakuumanwendungen verwendet werden.
• Der Stopfen hat eine doppelseitige Absperrung, die es ermöglicht, dass sowohl das stromaufwärts als auch das stromabwärts gelegene System unter Druck bleibt, wenn die Verbindung getrennt wird.

Baureihe CLP5-N

Unser Angebot an Luftkupplungen reicht von DN 2,7 - 19 mm für Standardstecker und -buchsen sowie eine Vielzahl von Sicherheitsluftkupplungen, Kompressorkupplungen, Verteilern, Kompressorklauenkupplungen und das CEJN Multilink-System. Es stehen jeweils verschiedene Anschlussarten zur Verfügung (Innengewinde, Außengewinde, Schlauchsäule, Überwurfmutter usw.) mit einer breiten Palette von Mindest- und Höchstdrücken. Unsere nicht austauschbaren farbcodierten Optionen geben Ihnen einen klaren visuellen Hinweis darauf, welche Leitungen Sie anschließen müssen. Die Sicherheitsluftkupplungen verfügen über Druckknöpfe, Drehgelenke und Schieber als Sicherheitsauslösefunktion. Unsere 42 mm Kompressorklauenkupplungen entsprechen sowohl der DIN 3498 (ähnlich) als auch der DIN 3238 (Mody) für Sicherheitsanwendungen.
