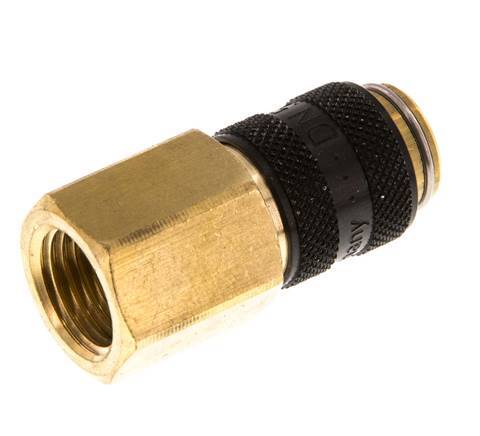

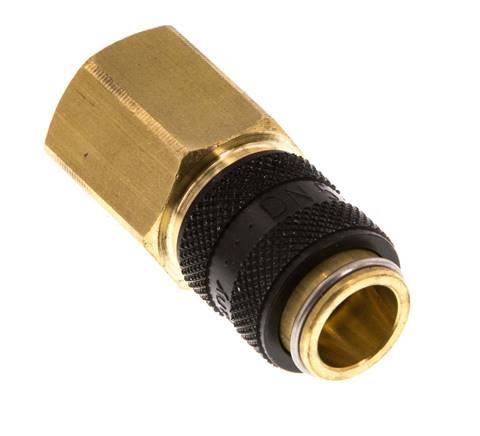

Messing DN 5 Schwarz Luftkupplung Muffe G 1/4 Zoll Innengewinde

Luftkupplungsstutzen DN 5 aus Messing mit G 1/4 Zoll Innengewinde. Eine pneumatische Kupplung wird verwendet, um Druckluftwerkzeuge schnell an eine Druckluftleitung anzuschließen. Die Kupplung besteht aus zwei Teilen: der Buchse (weiblicher Teil) und dem Stecker oder Nippel (männlicher Teil). Beim Abkuppeln schaltet sich die Kupplung automatisch ab, um den Leitungsdruck aufrechtzuerhalten.

Das G 1/4-Zoll-Innengewinde ermöglicht das Aufschrauben auf ein passendes Teil mit Außengewinde. Diese Kupplung ist für Vakuumanwendungen geeignet. Der Betriebsdruckbereich beträgt -0,95 bis 35 bar. Die Steckdose ist für Temperaturen zwischen -20 und 100°C geeignet. Die Nenndurchflussmenge beträgt 560 l/min. Der Dichtungswerkstoff ist NBR (Nitrilkautschuk). Er hat ein schwarzes Band zur einfachen visuellen Identifizierung. Jede Farbe hat eine andere Form (achteckig, dreieckig, ...). Farbige Stecker können nur an Steckdosen mit der gleichen Farbe angeschlossen werden, sind aber auch mit nicht farbigen Steckdosen kompatibel. Das Farbsystem verhindert ein versehentliches Vertauschen verschiedener Medien oder Drücke.

Dieses Produkt ist kompatibel mit: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Sie werden oft auch als Druckluftkupplungen, Kompressorkupplungen, Pneumatikfittings, Luftschlauchkupplungen usw. bezeichnet.

Pros:

• Das G 1/4-Zoll-Innengewinde ermöglicht das Aufschrauben auf ein passendes Teil mit Außengewinde.
• Kompatibel mit einer breiten Palette von Luftkupplungen mit demselben Standardprofildesign.
• Es kann für Vakuumanwendungen verwendet werden.

Baureihe CLS5-F

Unser Angebot an Luftkupplungen reicht von DN 2,7 - 19 mm für Standardstecker und -buchsen sowie eine Vielzahl von Sicherheitsluftkupplungen, Kompressorkupplungen, Verteilern, Kompressorklauenkupplungen und das CEJN Multilink-System. Es stehen jeweils verschiedene Anschlussarten zur Verfügung (Innengewinde, Außengewinde, Schlauchsäule, Überwurfmutter usw.) mit einer breiten Palette von Mindest- und Höchstdrücken. Unsere nicht austauschbaren farbcodierten Optionen geben Ihnen einen klaren visuellen Hinweis darauf, welche Leitungen Sie anschließen müssen. Die Sicherheitsluftkupplungen verfügen über Druckknöpfe, Drehgelenke und Schieber als Sicherheitsauslösefunktion. Unsere 42 mm Kompressorklauenkupplungen entsprechen sowohl der DIN 3498 (ähnlich) als auch der DIN 3238 (Mody) für Sicherheitsanwendungen.
