NG6 (D03) Anschlussplatte 4 Stationen mit Druckbegrenzungsventil 100-315bar
Anschlussplatte für 4 NG6- / D03-Ventile mit integriertem Druckbegrenzungsventil, bis 315 bar. Das Druckbegrenzungsventil ist von 100 bis 315 bar einstellbar. Jede Station hat eigene Anschlüsse A und B (G3/8) an der Seite; die Anschlüsse P und T (G1/2) sind durchgebohrt und können von beiden Enden genutzt werden. Grauguss, Nenndurchfluss bis 30 l/min, Länge 270 mm.
- Regulärer Preis
- €608,46
- Regulärer Preis
- €511,31
Beschreibung
Alle 4 Stationen teilen sich die gemeinsamen P- und T-Kanäle, sodass eine Pumpenleitung und eine Tankleitung jedes Ventil versorgen. Das Druckbegrenzungsventil begrenzt den Druck für die gesamte Platte; stellen Sie es mit der Stellschraube ein und sichern Sie es mit der Kontermutter. Montieren Sie die Platte mit den vier M8-Gewinden an den Stirnseiten oder durch die Längsbohrungen für M5-Befestigungsschrauben. Befestigen Sie jedes Ventil oder jeden Ventilstapel mit vier M5-Zylinderschrauben mit Innensechskant der Festigkeitsklasse 12.9, nicht im Lieferumfang enthalten. Verschließen Sie nicht benötigte Stationen mit einer Abdeckplatte.
Vorteile:
- Integriertes Druckbegrenzungsventil schützt jede Station
- P und T von beiden Enden nutzbar
- Standardmäßiges NG6- / D03-Lochbild an jeder Station
- Nicht benötigte Stationen lassen sich mit einer Abdeckplatte verschließen
Nachteile:
- Nenndurchfluss bis 30 l/min
- Ventilbefestigungsschrauben nicht im Lieferumfang enthalten
Serie:

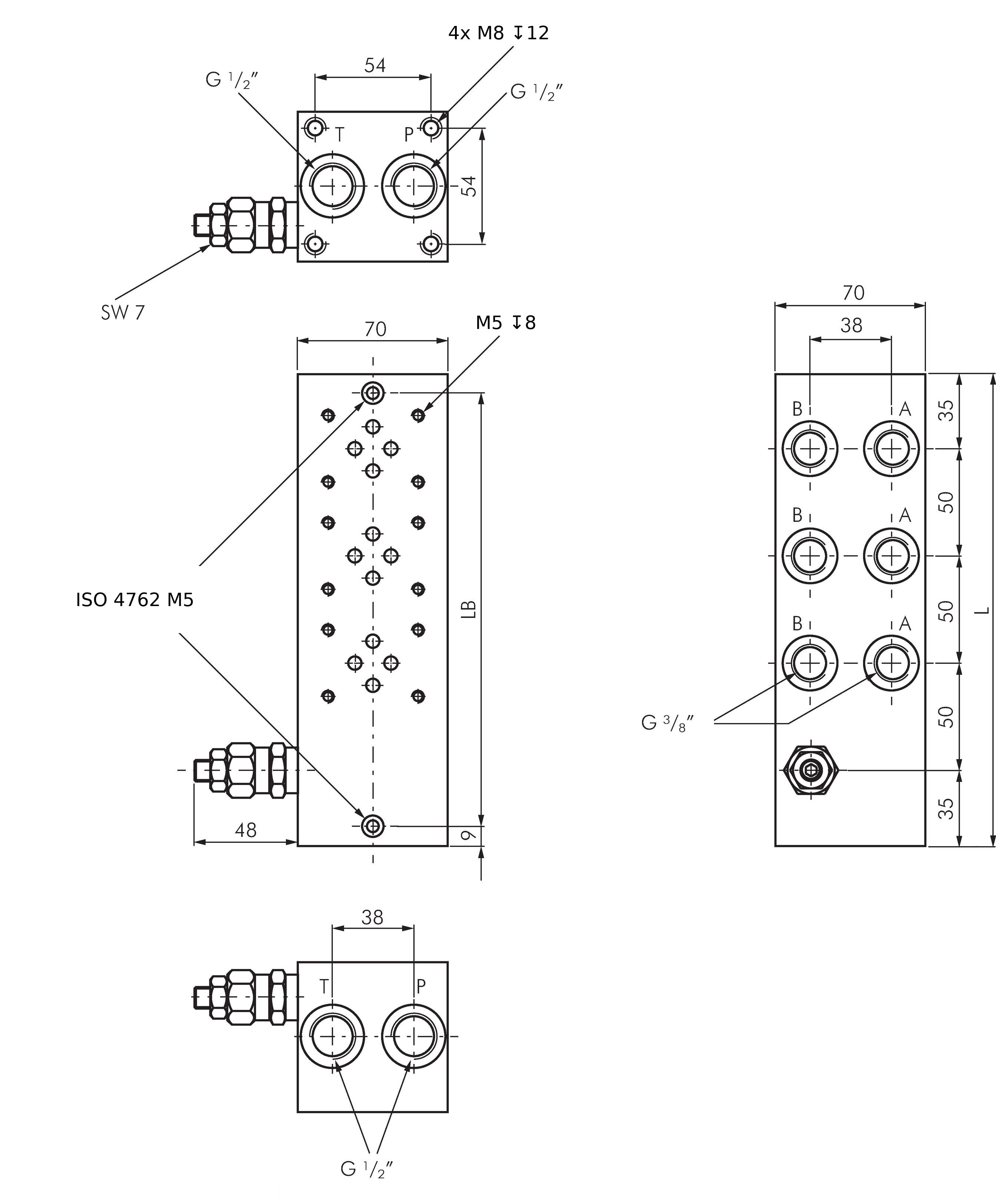

Anschlussplatten aus Gusseisen für NG6- / D03-Ventile (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), mit einer bis acht Stationen. Die Ventile oder Ventilstapel sitzen oben auf. Jede Station hat eigene Anschlüsse A und B (G3/8) an der Seite, während P und T (G1/2) durch die Platte verlaufen und von beiden Enden genutzt werden können. Die Platten werden mit M8-Gewinden an den Stirnseiten oder durch die Längsbohrungen für M5-Befestigungsschrauben montiert. Es sind zwei Ausführungen erhältlich: mit integriertem Druckbegrenzungsventil, einstellbar von 100 bis 315 bar, oder ohne. Betriebsdruck bis 315 bar, Nenndurchfluss bis 30 l/min (Einzelplatte ohne Druckbegrenzungsventil: 50 l/min), -20 bis +80 °C. Die Ventile werden mit M5-Zylinderschrauben mit Innensechskant der Festigkeitsklasse 12.9 befestigt, angezogen mit 8,9 Nm.
