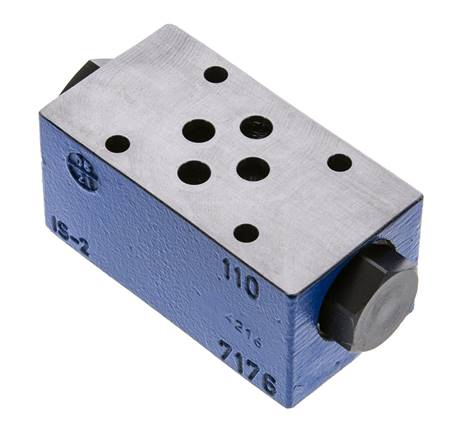

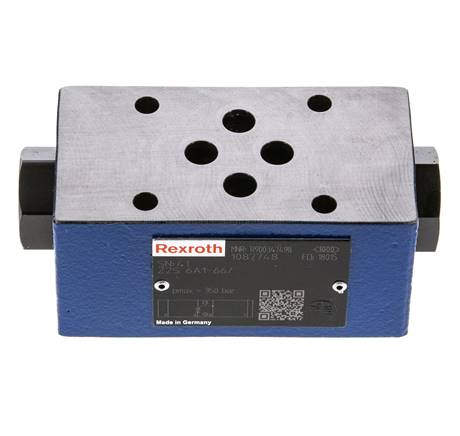

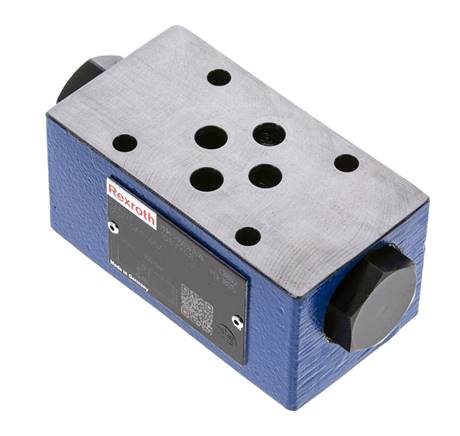

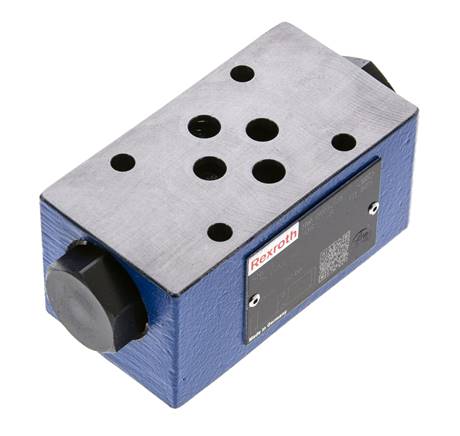

NG6 (D03) entsperrbares Zwischenplatten-Rückschlagventil A - Rexroth
Entsperrbares Zwischenplatten-Rückschlagventil NG6 / D03 in Leitung A. Das Öl strömt frei über A zum Verbraucher; der Rücklauf ist gesperrt, bis der Druck in Leitung B das Ventil öffnet. Montage zwischen Wegeventil und Anschlussplatte (ISO 4401-03, CETOP 3, NFPA D03). Empfohlener Volumenstrom bis 40 l/min, maximal etwa 60 l/min. Gehäuse aus Sphäroguss und NBR-Dichtungen, für Mineralöl von 10 bis 500 mm²/s bei -30 bis +80 °C.
- Regulärer Preis
- €492,74
- Regulärer Preis
- €414,07
Beschreibung
Verwenden Sie das Ventil, um einen Zylinder oder Motor auf der A-Seite in Position zu halten, wenn sich das Wegeventil in Mittelstellung befindet. Das Rückschlagventil öffnet nur, wenn das Wegeventil B mit Druck beaufschlagt. Kombinieren Sie es mit einem Wegeventil, dessen Mittelstellung A und B mit dem Tank verbindet, zum Beispiel Steuerkolben J oder H. Sind A und B in der Mittelstellung gesperrt, kann in den Leitungen eingeschlossener Druck das Rückschlagventil offen halten, und die Last kann absinken. Betriebsdruck bis 315 bar. Es wird mit Dichtungen, aber ohne Befestigungsschrauben geliefert. Befestigen Sie den Stapel mit vier Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9.
Vorteile:
- Hält die Last auf der A-Seite, wenn sich das Ventil in Mittelstellung befindet
- Öffnet automatisch, wenn die gegenüberliegende Leitung mit Druck beaufschlagt wird
- Standard-NG6-/D03-Anschlussbild, stapelbar zwischen Ventil und Anschlussplatte
Nachteile:
- Wird ohne Befestigungsschrauben geliefert
- Hält nur eine Seite - für beide Richtungen wählen Sie die Ausführung A & B
Serie:
Entsperrbare Zwischenplatten-Rückschlagventile Bosch Rexroth Z2S 6 für Ventilstapel NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Zwischen Wegeventil und Anschlussplatte montiert, lassen sie das Öl frei zum Verbraucher strömen und sperren den Rücklauf, bis die gegenüberliegende Leitung mit Druck beaufschlagt wird. So werden Zylinder und Motoren in Position gehalten, wenn sich das Wegeventil in Mittelstellung befindet. Ausführungen mit einem Rückschlagventil in Leitung A, in Leitung B oder in beiden Leitungen. Gehäuse aus Sphäroguss, Innenteile aus Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von 10 bis 500 mm²/s bei -30 bis +80 °C. Betriebsdruck bis 315 bar, Volumenstrom bis etwa 60 l/min, davon bis 40 l/min empfohlen. Die Ventile werden mit Dichtungen, aber ohne Befestigungsschrauben geliefert; der Stapel wird mit Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9 befestigt.
