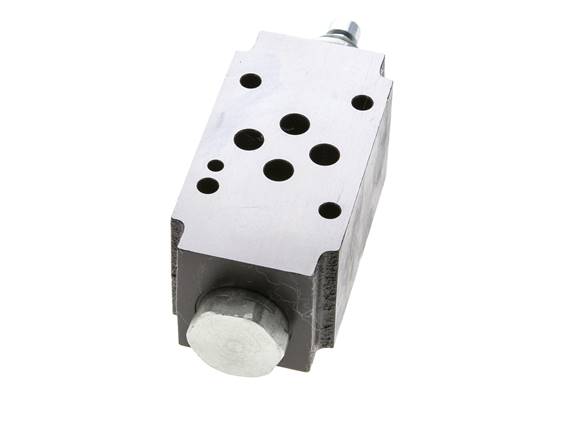

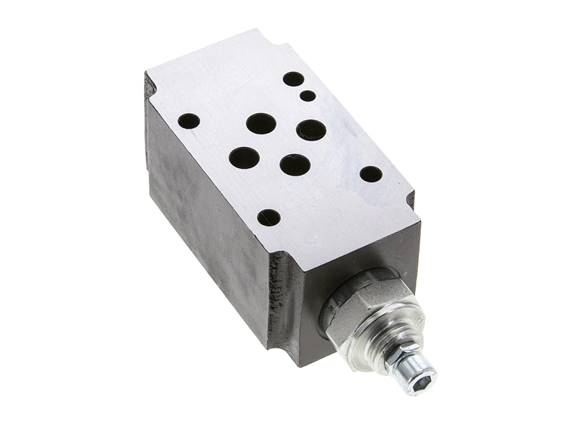

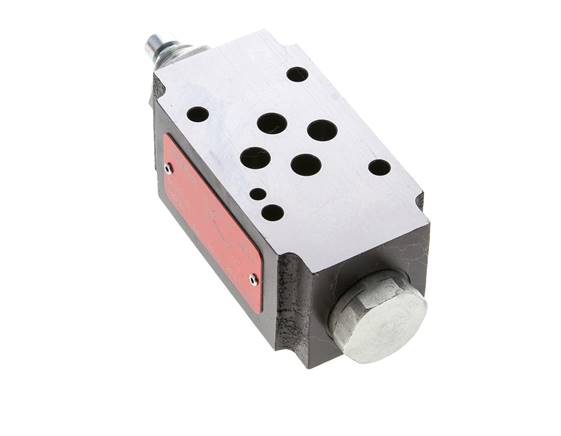

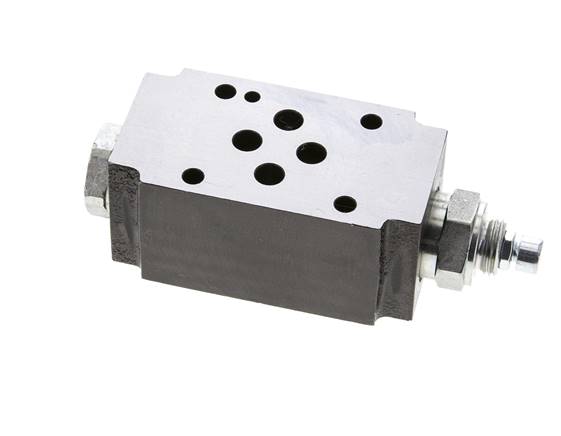

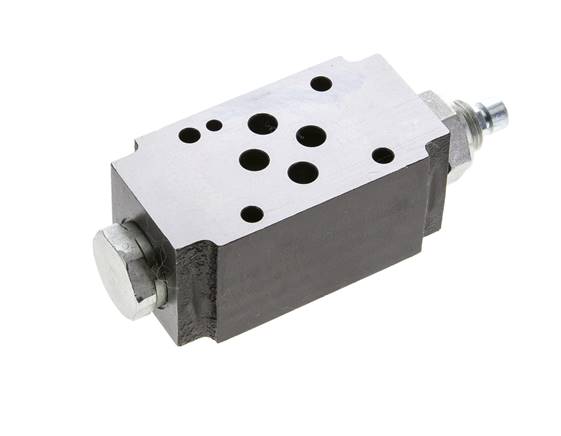

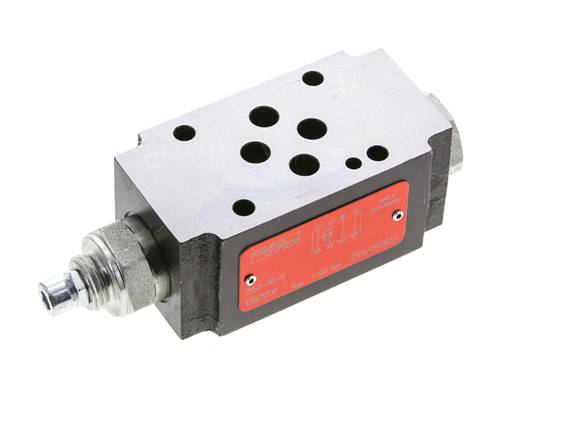

NG6 (D03) Zwischenplatten-Drosselrückschlagventil B
NG6 / D03 Zwischenplatten-Drosselrückschlagventil in Leitung B. Es drosselt den Volumenstrom zum Verbraucher (Zulaufdrosselung) oder vom Verbraucher weg (Ablaufdrosselung), je nach Einbaurichtung. Wird zwischen Wegeventil und Anschlussplatte montiert (ISO 4401-03, CETOP 3, NFPA D03). Empfohlener Volumenstrom bis 40 l/min, maximal ca. 60 l/min. Gehäuse aus Sphäroguss und NBR-Dichtungen, für Mineralöl von 20 bis 400 mm²/s bei -30 bis +80 °C.
- Regulärer Preis
- €183,52
- Regulärer Preis
- €154,22
Beschreibung
Damit stellen Sie die Geschwindigkeit eines Zylinders oder Motors auf der B-Seite ein. Der Volumenstrom in Gegenrichtung strömt frei durch das Rückschlagventil. Bei Montage für Ablaufdrosselung drosselt das Ventil den Rücklauf und hält den Verbraucher unter Kontrolle, auch wenn die Last zieht. Für Zulaufdrosselung drehen Sie die Platte um. Betriebsdruck bis 320 bar. Das Ventil wird mit Dichtungen, aber ohne Befestigungsschrauben geliefert. Befestigen Sie den Stapel mit vier Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9.
Vorteile:
- Stellt die Bewegungsgeschwindigkeit auf der B-Seite ein
- Zulaufdrosselung oder Ablaufdrosselung: Platte umdrehen, um die Drosselrichtung zu ändern
- Standard-NG6-/D03-Anschlussbild, stapelbar zwischen Ventil und Anschlussplatte
Nachteile:
- Wird ohne Befestigungsschrauben geliefert
- Drosselt nur eine Leitung - für beide Richtungen wählen Sie die Ausführung A & B
- Nicht druckkompensiert: Die eingestellte Geschwindigkeit ändert sich, wenn sich der Lastdruck ändert
Serie:
Tameson NG6 Zwischenplatten-Drosselrückschlagventile für NG6 / D03-Ventilstapel (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Zwischen Wegeventil und Anschlussplatte montiert, stellen sie mit einer einstellbaren Drossel die Geschwindigkeit eines Zylinders oder Motors ein, während ein Rückschlagventil den Volumenstrom in Gegenrichtung frei durchlässt. Je nach Einbaurichtung drosseln sie den Volumenstrom zum Verbraucher (Zulaufdrosselung) oder vom Verbraucher weg (Ablaufdrosselung). Ausführungen mit einer Drossel in Leitung A, in Leitung B oder in beiden Leitungen. Gehäuse aus Sphäroguss, Innenteile aus Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von 20 bis 400 mm²/s bei -30 bis +80 °C. Betriebsdruck bis 320 bar, Volumenstrom bis ca. 60 l/min, empfohlen werden bis zu 40 l/min. Die Ventile werden mit Dichtungen, ohne Befestigungsschrauben geliefert; der Stapel wird mit Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9 befestigt.
