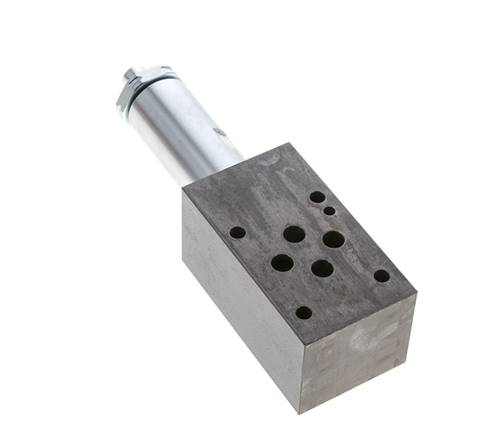

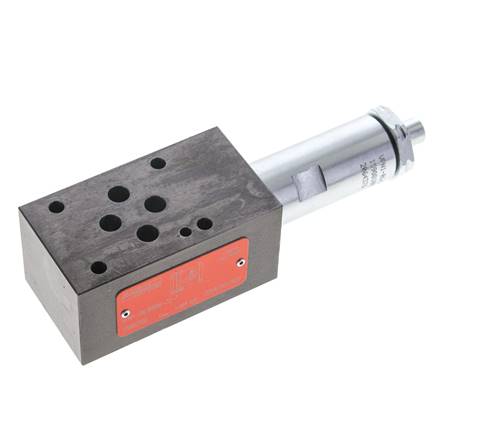

NG6 (D03) Zwischenplatten-Druckbegrenzungsventil B nach T 320bar
NG6 / D03 Zwischenplatten-Druckbegrenzungsventil, B nach T, einstellbar bis 320 bar. Es begrenzt den Druck in Anschluss B, indem es nach T entlastet. Wird zwischen Wegeventil und Anschlussplatte montiert (ISO 4401-03, CETOP 3, NFPA D03). Empfohlener Volumenstrom bis 40 l/min, maximal etwa 60 l/min. Gehäuse aus Sphäroguss und NBR-Dichtungen, für Mineralöl von 20 bis 400 mm²/s bei -30 bis +80 °C.
- Regulärer Preis
- €245,25
- Regulärer Preis
- €206,09
Beschreibung
Mit diesem Ventil schützen Sie die B-Seite eines Zylinders oder Motors vor Überdruck, unabhängig von der A-Seite. Setzen Sie es zwischen das NG6-Wegeventil und die Anschlussplatte; mehrere Zwischenplattenventile lassen sich an einem Ventilplatz kombinieren. Betriebsdruck bis 320 bar. Es wird mit Dichtungen, aber ohne Befestigungsschrauben geliefert. Befestigen Sie den Stapel mit vier Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9.
Vorteile:
- Schützt die Verbraucherleitung B einzeln
- Ergänzt einen Ventilplatz ohne zusätzliche Verrohrung um eine Druckbegrenzung
- Standard-NG6-/D03-Anschlussbild, stapelbar zwischen Ventil und Anschlussplatte
Nachteile:
- Wird ohne Befestigungsschrauben geliefert
Serie:
Tameson NG6 Zwischenplatten-Druckbegrenzungsventile für Ventilstapel NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Zwischen Wegeventil und Anschlussplatte montiert, begrenzen sie den Druck in einer Leitung oder in beiden Verbraucherleitungen ohne zusätzliche Verrohrung. Ausführungen: P nach T, A nach T, B nach T, A und B nach T (zwei Ventile in einer Platte) sowie A nach B und B nach A (Überkreuzschaltung). Jede Ausführung ist in Druckstufen bis 100 oder 320 bar erhältlich. Gehäuse aus Sphäroguss, Innenteile aus Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von 20 bis 400 mm²/s bei -30 bis +80 °C. Betriebsdruck bis 320 bar, Volumenstrom bis etwa 60 l/min, empfohlen sind bis zu 40 l/min. Die Ventile werden mit Dichtungen, aber ohne Befestigungsschrauben geliefert; der Stapel wird mit Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9 befestigt.
