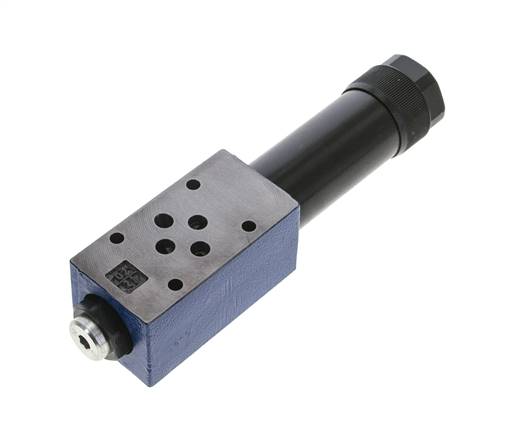

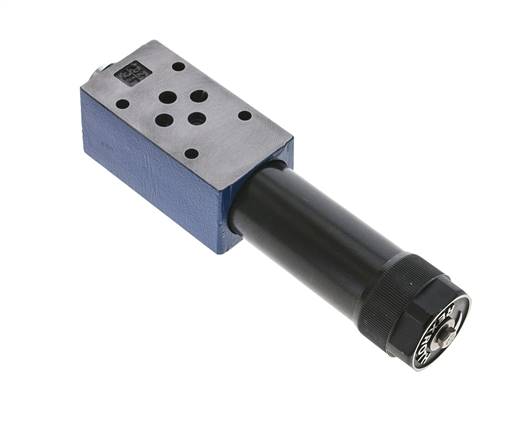

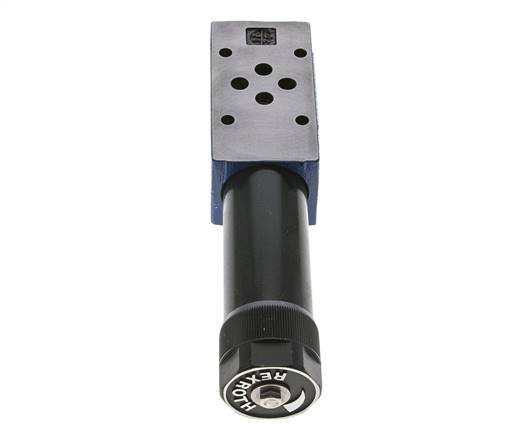

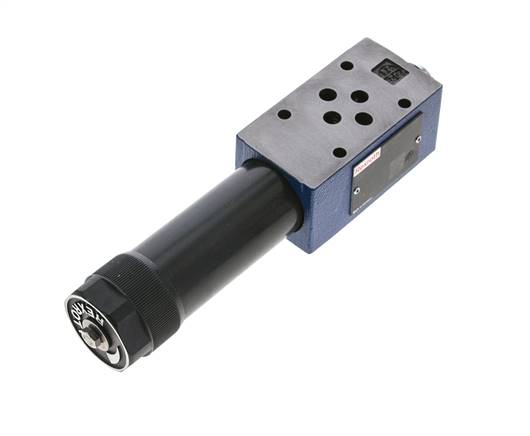

NG6 (D03) Zwischenplatten-Druckminderventil P 210bar - Rexroth
NG6 / D03 Zwischenplatten-Druckminderventil, Ausführung P, einstellbar bis 210 bar. Es reduziert den Druck im Anschluss P auf einen konstanten, niedrigeren Wert für das darüberliegende Wegeventil. G1/4-Manometeranschluss zur Kontrolle des Einstelldrucks. Empfohlener Volumenstrom bis 40 l/min, maximal etwa 60 l/min. Gehäuse aus Sphäroguss und NBR-Dichtungen, für Mineralöl von 10 bis 500 mm²/s bei -30 bis +80 °C.
- Regulärer Preis
- €625,90
- Regulärer Preis
- €525,97
Beschreibung
Setzen Sie es ein, wenn ein Ventilplatz einen niedrigeren Druck als der übrige Hydraulikkreis benötigt. Bauen Sie es zwischen dem NG6-Wegeventil und der Anschlussplatte ein; mehrere Zwischenplattenventile lassen sich an einem Ventilplatz kombinieren. Betriebsdruck bis 315 bar. Es wird mit Dichtungen, aber ohne Befestigungsschrauben geliefert. Befestigen Sie den Stapel mit vier Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9.
Vorteile:
- Niedrigerer, konstanter Druck für einen Ventilplatz
- G1/4-Manometeranschluss zur Kontrolle des Einstelldrucks
- Standard-NG6-/D03-Anschlussbild, stapelbar zwischen Ventil und Anschlussplatte
Nachteile:
- Wird ohne Befestigungsschrauben geliefert
Serie:
Bosch Rexroth ZDR 6 Zwischenplatten-Druckminderventile für Ventilstapel NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Zwischen Wegeventil und Anschlussplatte montiert, halten sie den Druck an einem Ventilplatz oder in einer Leitung auf einem konstanten, niedrigeren Wert. Ausführung P reduziert den Druck in P, Ausführung A reduziert ihn in der Verbraucherleitung A mit einem Rückschlagventil für freien Rückfluss, und Ausführung B reduziert den Druck in P, gesteuert durch den Druck in Leitung B. Jede Ausführung ist in Druckstufen bis 75 oder 210 bar erhältlich und hat einen G1/4-Manometeranschluss. Gehäuse aus Sphäroguss, Innenteile aus Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von 10 bis 500 mm²/s bei -30 bis +80 °C. Betriebsdruck bis 315 bar, Volumenstrom bis etwa 60 l/min, davon bis 40 l/min empfohlen. Die Ventile werden mit Dichtungen, aber ohne Befestigungsschrauben geliefert; der Stapel wird mit Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9 befestigt.
