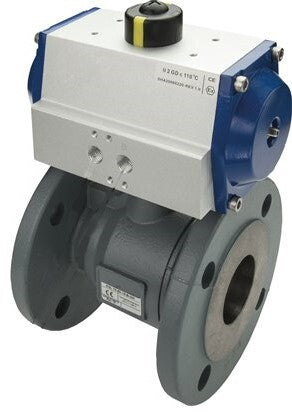

Pneumatisch betätigter Flanschkugelhahn 2-Weg DN32 PN40 Stahlguss Feder offen

Dieser pneumatisch betätigte 2-Wege-Flanschkugelhahn DN 32 mit vollem Durchgang ist aus Stahlguss mit Teflon (PTFE)-Dichtungen gefertigt. Das Ventil ist geeignet für Wasser, Öl, Luft und Kraftstoff bis zu einem maximalen Druck von 40 bar (580 psi), Vakuum (max. -0,9 bar oder -13 psi) und Medientemperaturen von -20 bis 120 °C (-4 bis 248 °F). Der Stellantrieb verträgt Temperaturen bis zu 80 °C (176 °F), bei höheren Medientemperaturen sollte der Stellantrieb gekühlt werden. Der Federöffnungsantrieb hat ein Aluminiumgehäuse mit Aluminiumabdeckungen. Liefert 14,4 Nm bei 8 bar (Steuerdruck 2,5-10 bar). ATEX-zertifiziert für explosive Umgebungen (EX II 2GD c 85 °C). Der Stellantrieb hat G1/8-Anschlüsse für die Zu- und Abluft. Wir empfehlen die Montage eines 1/4"-Namur-Magnetventils direkt auf dem Stellantrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße. Ein Endschalterkasten nach VDI/VDE 3854 kann oben aufgesetzt werden.

Vorteile:

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen
• Mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an
• ATEX-zertifiziert für explosive Umgebungen (EX II 2GD c 85 °C)
• Ungehinderter Fließweg dank der vollen Bohrung
• Einfache Installation und Wartung dank des genormten Flansches DN 32/PN 40
• Geringere Investitionskosten als bei einer elektrischen Version
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück
• Doppeltwirkende Antriebe ermöglichen eine bessere Kontrolle als einfachwirkende Antriebe

Nachteile:

• Einfachwirkende Antriebe bieten weniger Kontrolle als doppeltwirkende Antriebe
• Das pneumatisch betätigte Ventil benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, aber die Anfangsinvestition ist geringer

Serie:

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Armaturen zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Betätigungselemente sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standard-Temperaturbereich beträgt -20 °C bis 80 °C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120 °C (Größen 1-6) oder 150 °C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zulassung (EX II 2GD c 85 °C) für explosionsgefährdete Umgebungen geeignet (ab Größe 12): 110 deg;C) Zertifizierung.
