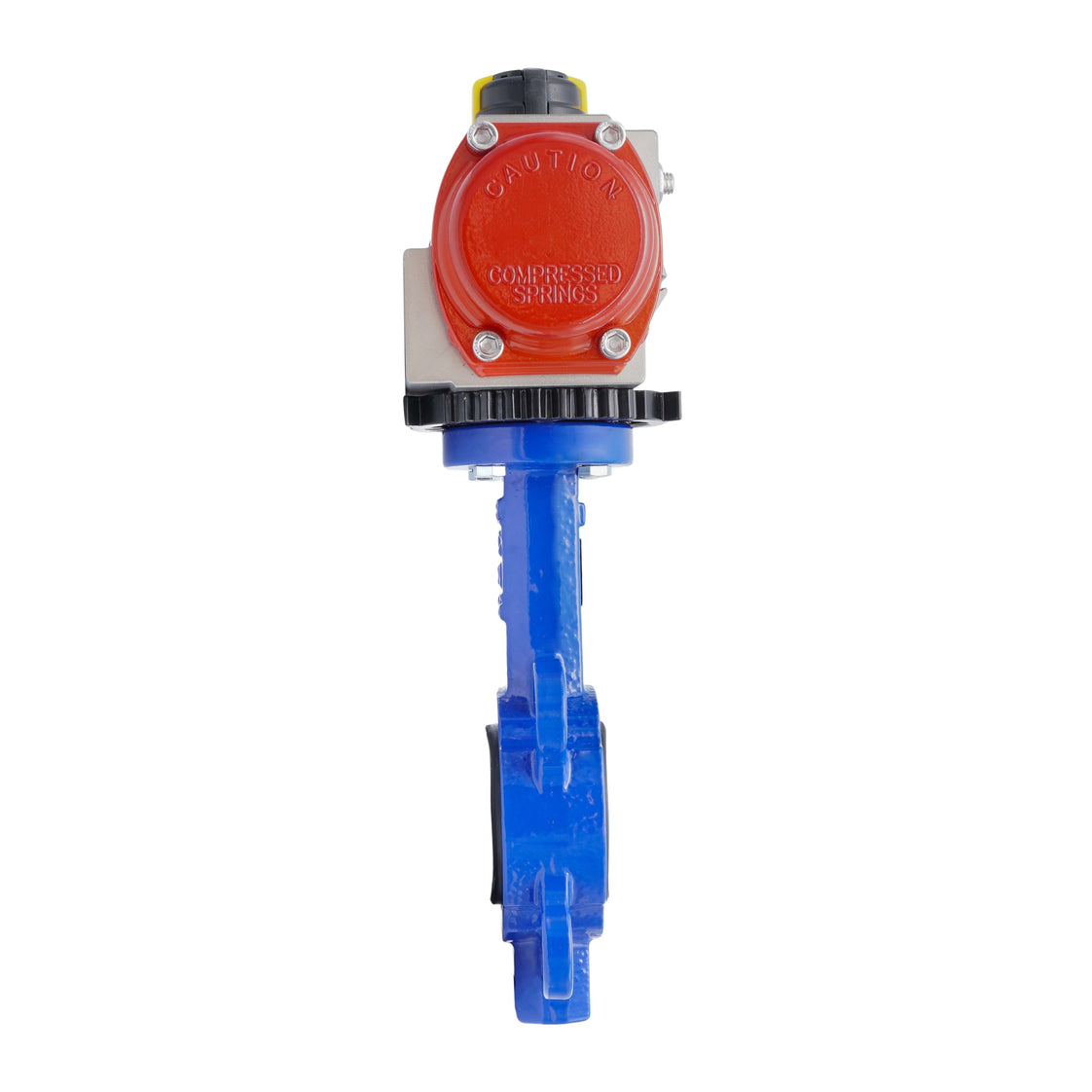

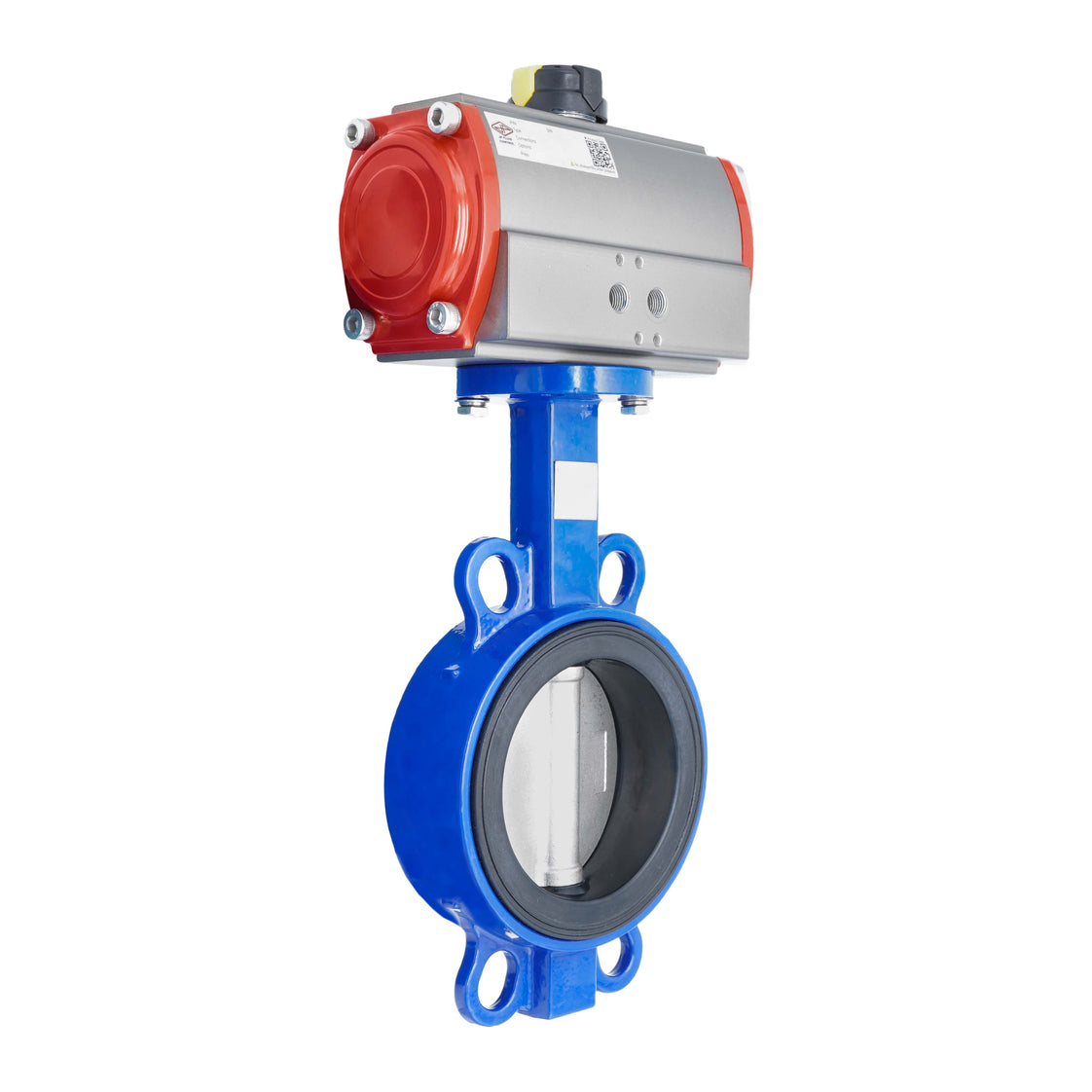

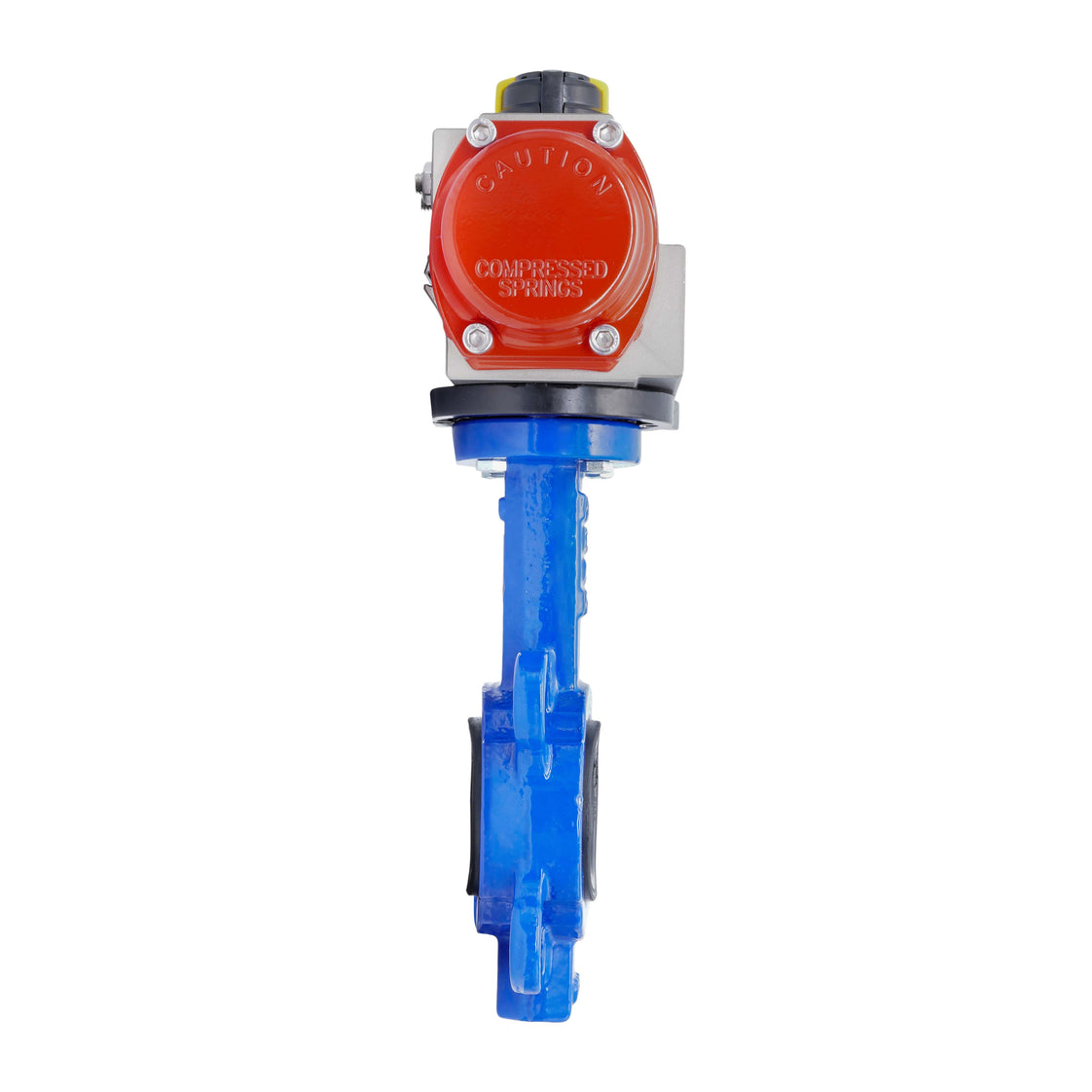

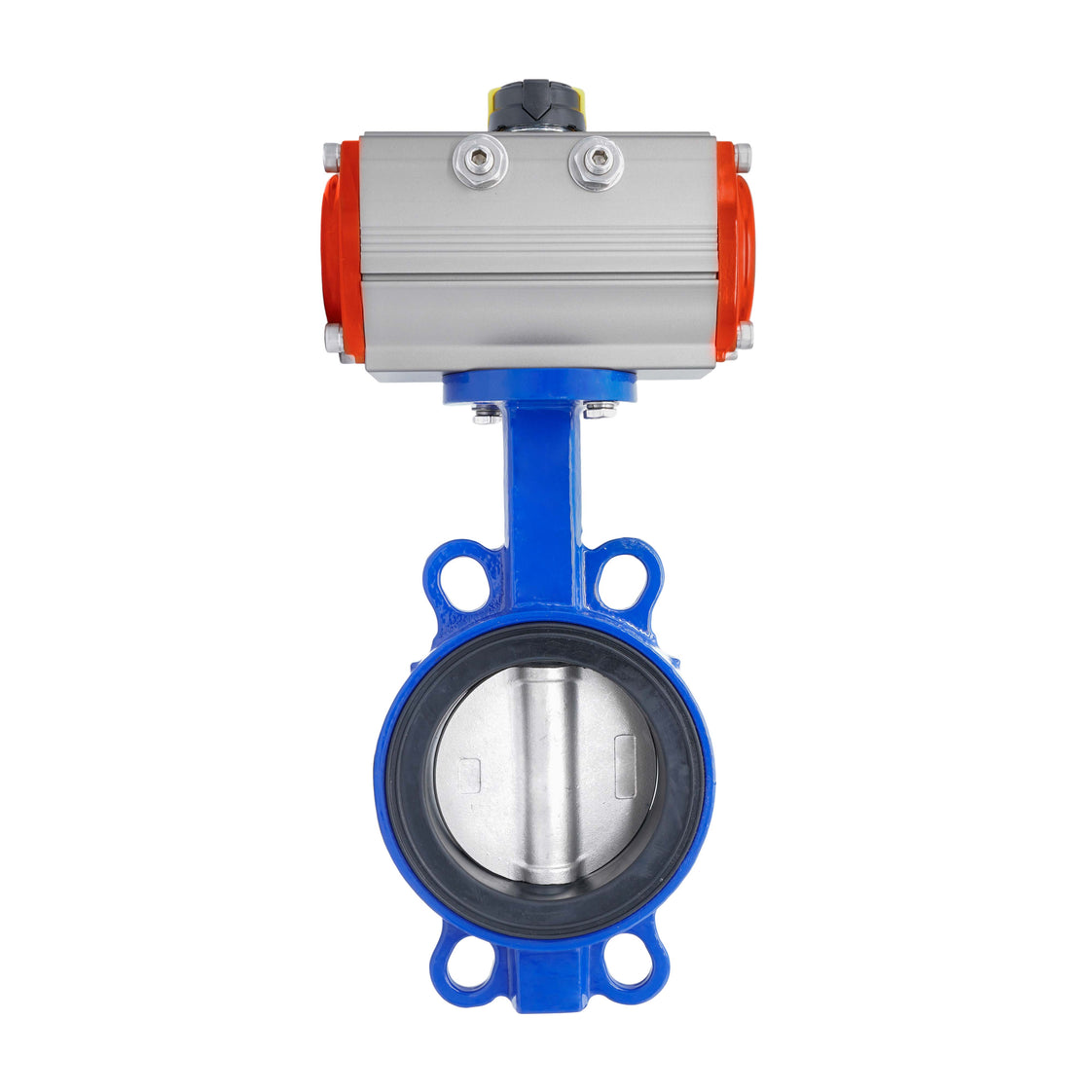

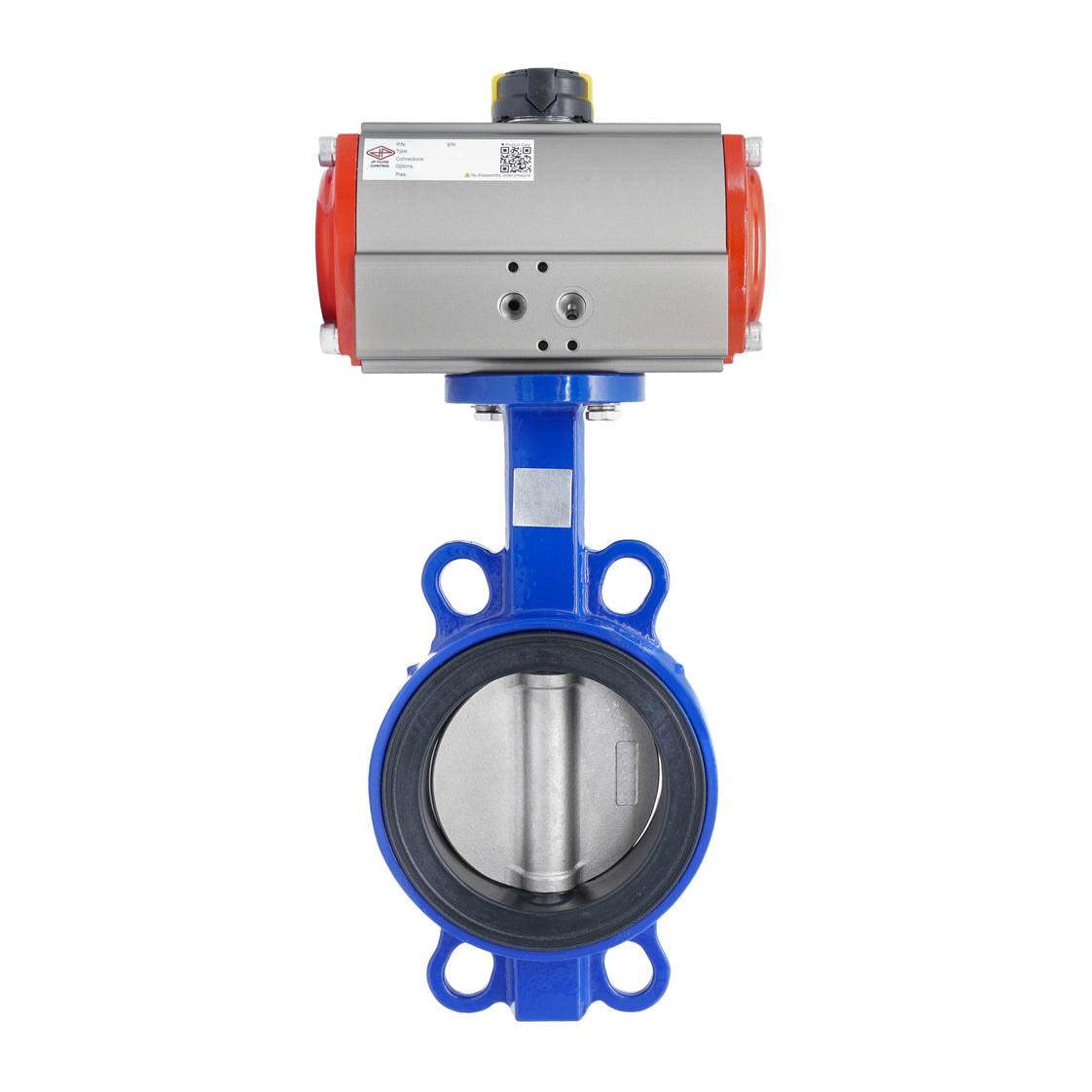

Pneumatische Absperrklappe DN100 (4 Zoll) Zwischenflansch Gusseisen Edelstahl FKM Federöffnend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 100 und eine Zwischenflanschverbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von 5 bis 180°C (41 bis 356°F) und hat einen maximalen Mediendruck von 10 bar (145 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 55,9 Nm bei 6 bar (37 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Edelstahlplatte und einer FKM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Antrieb verfügt über einen robusten, einfach wirkenden Rack-und-Pinion-Mechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-100-10-BBC), Antrieb (V3JME/PR06B) und Montagesatz.

Vorteile:

• Federöffnend: 55,9 Nm Öffnen, 64 Nm Schließen bei 6 bar
• Passt auf ISO 5211 F07 mit 17mm Stern
• Direkte Montage eines 1/4 Namur-Magnetventils möglich
• Schnelles Öffnen/Schließen
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Ventilposition an
• Garantiert 500.000+ Zyklen für den pneumatischen Antrieb

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat verkauft
