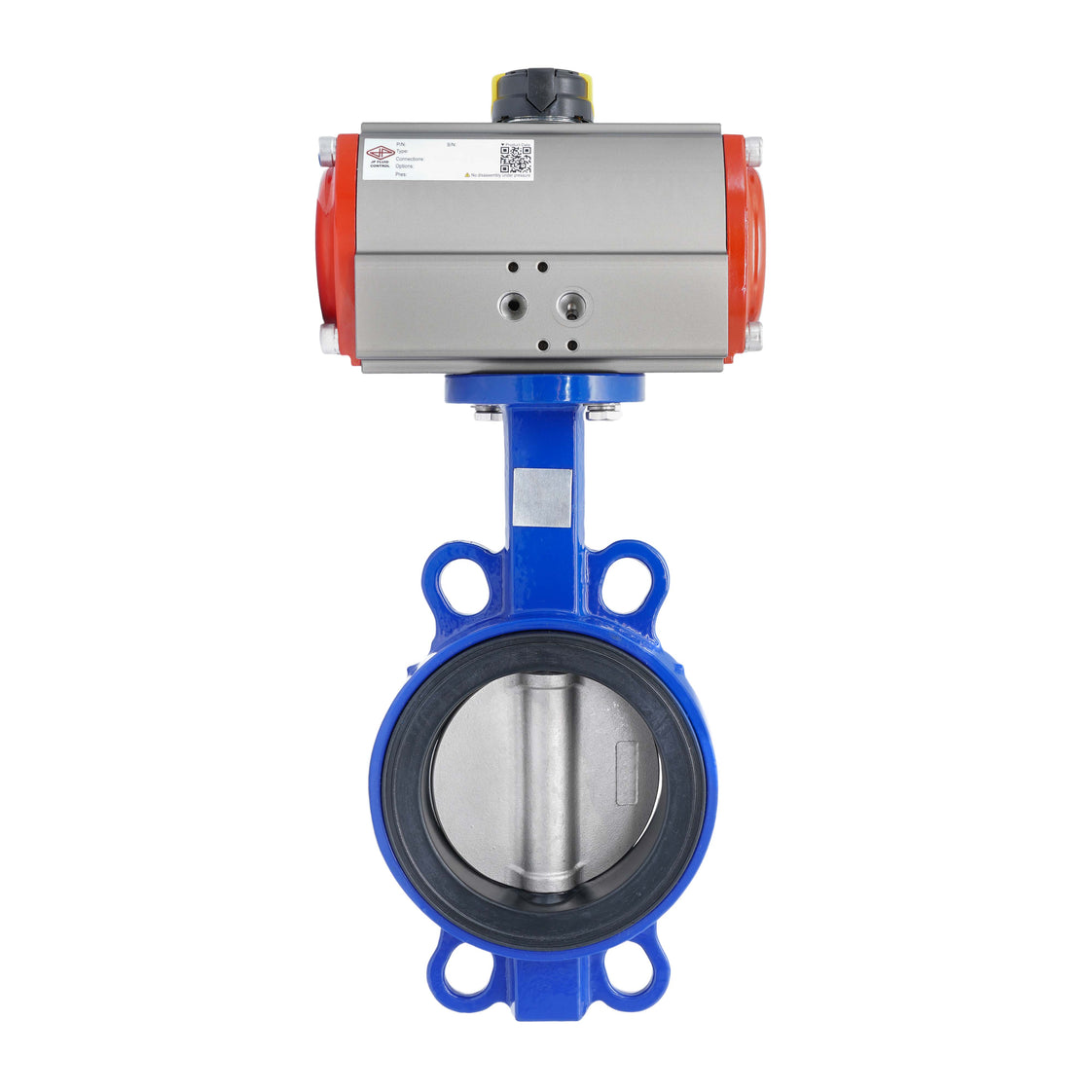

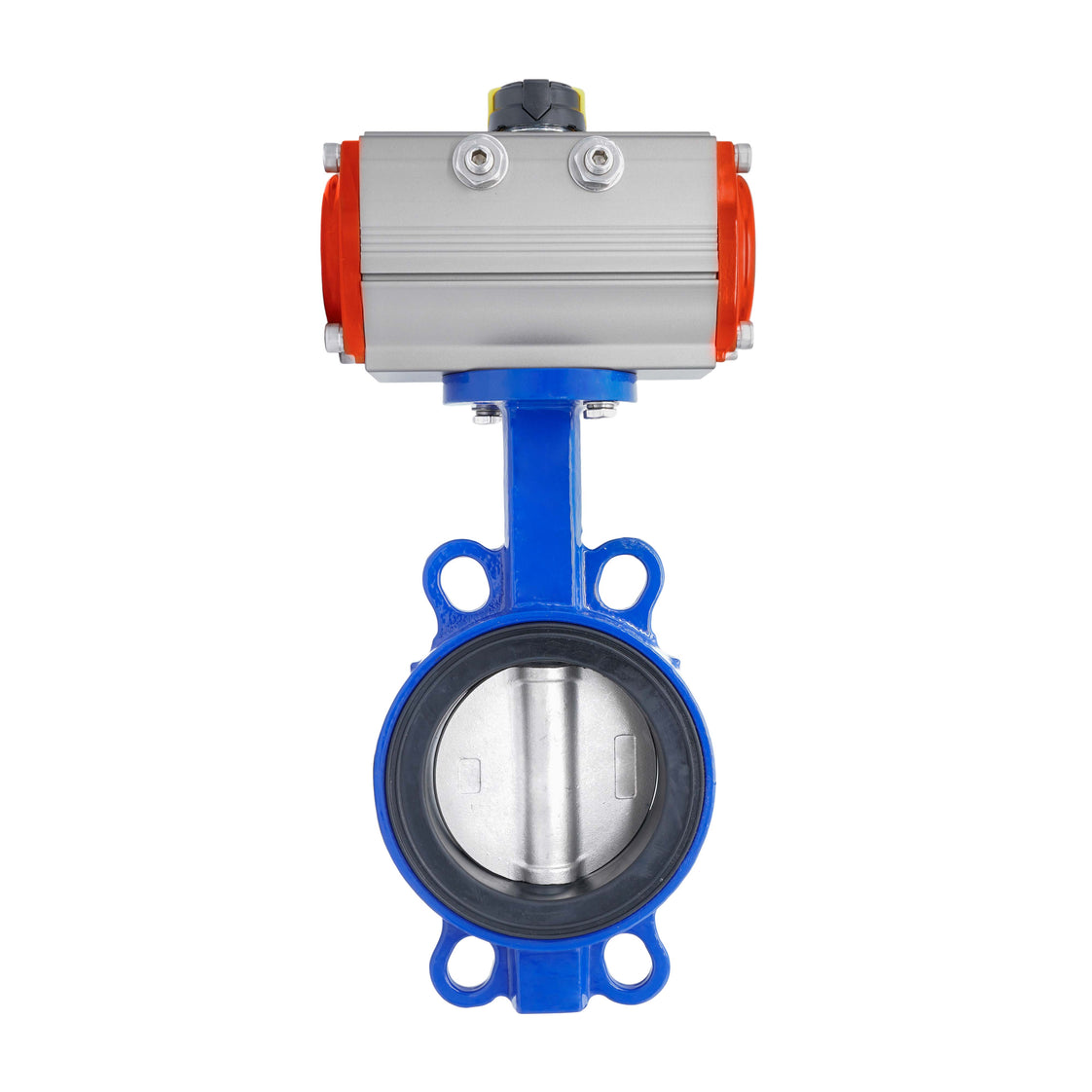

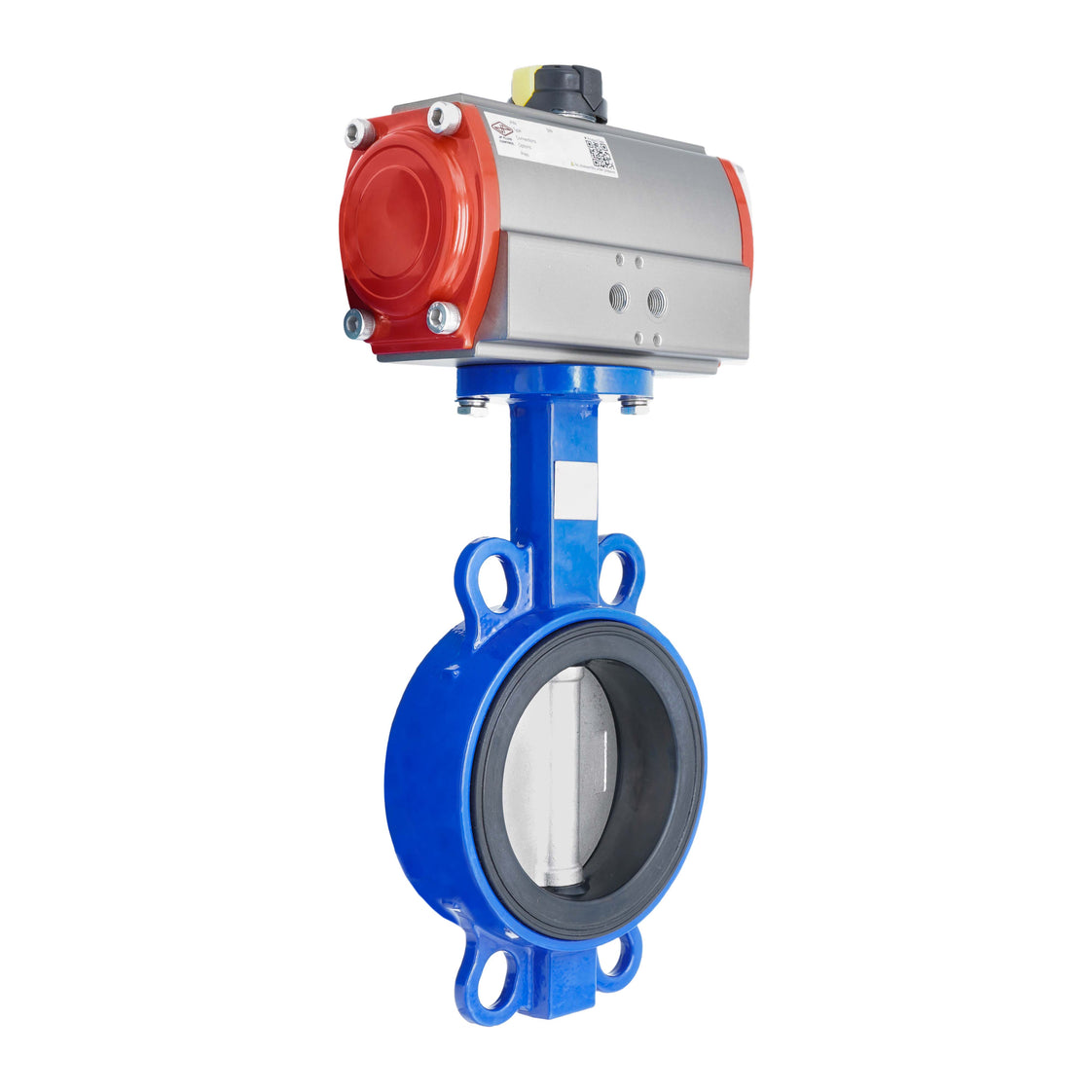

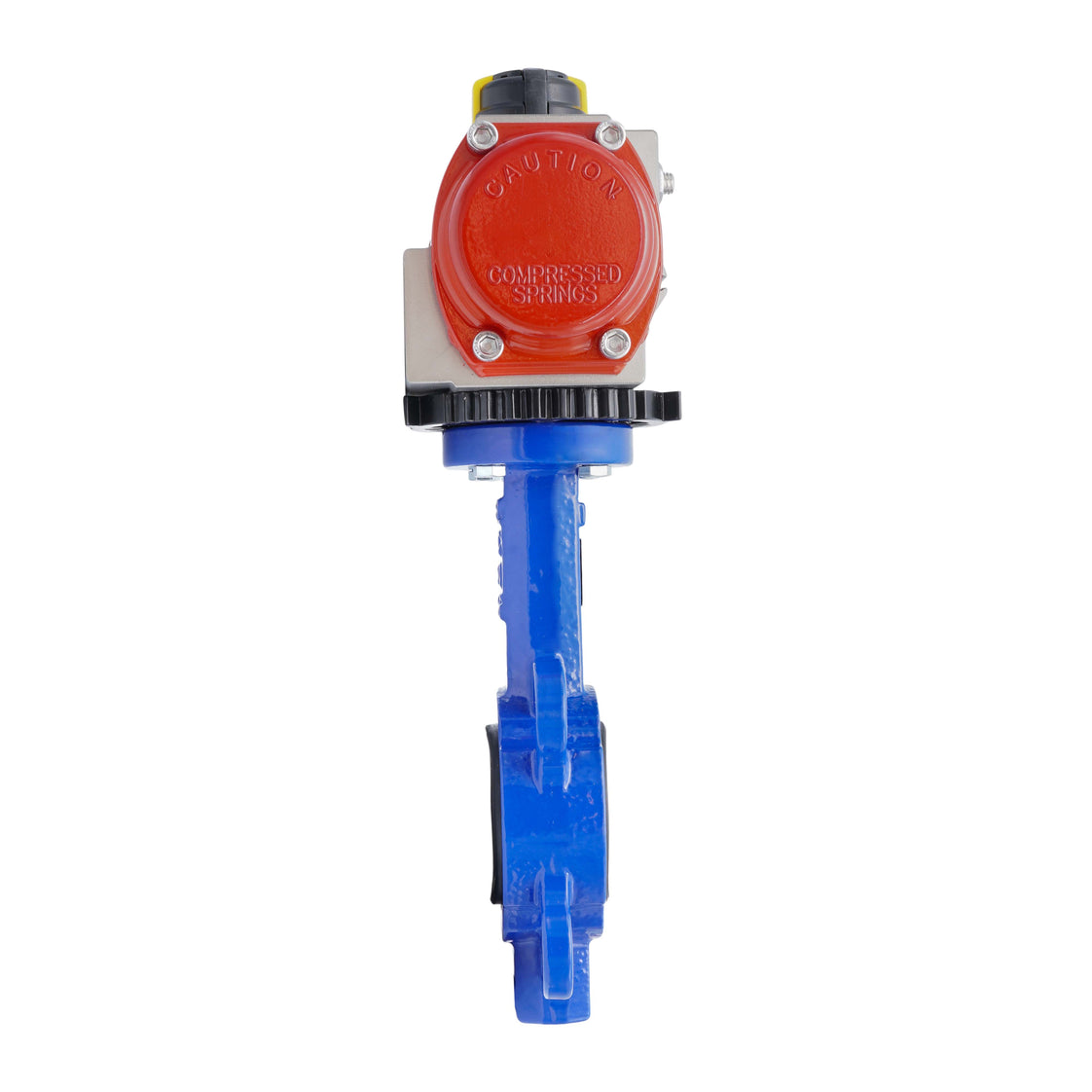

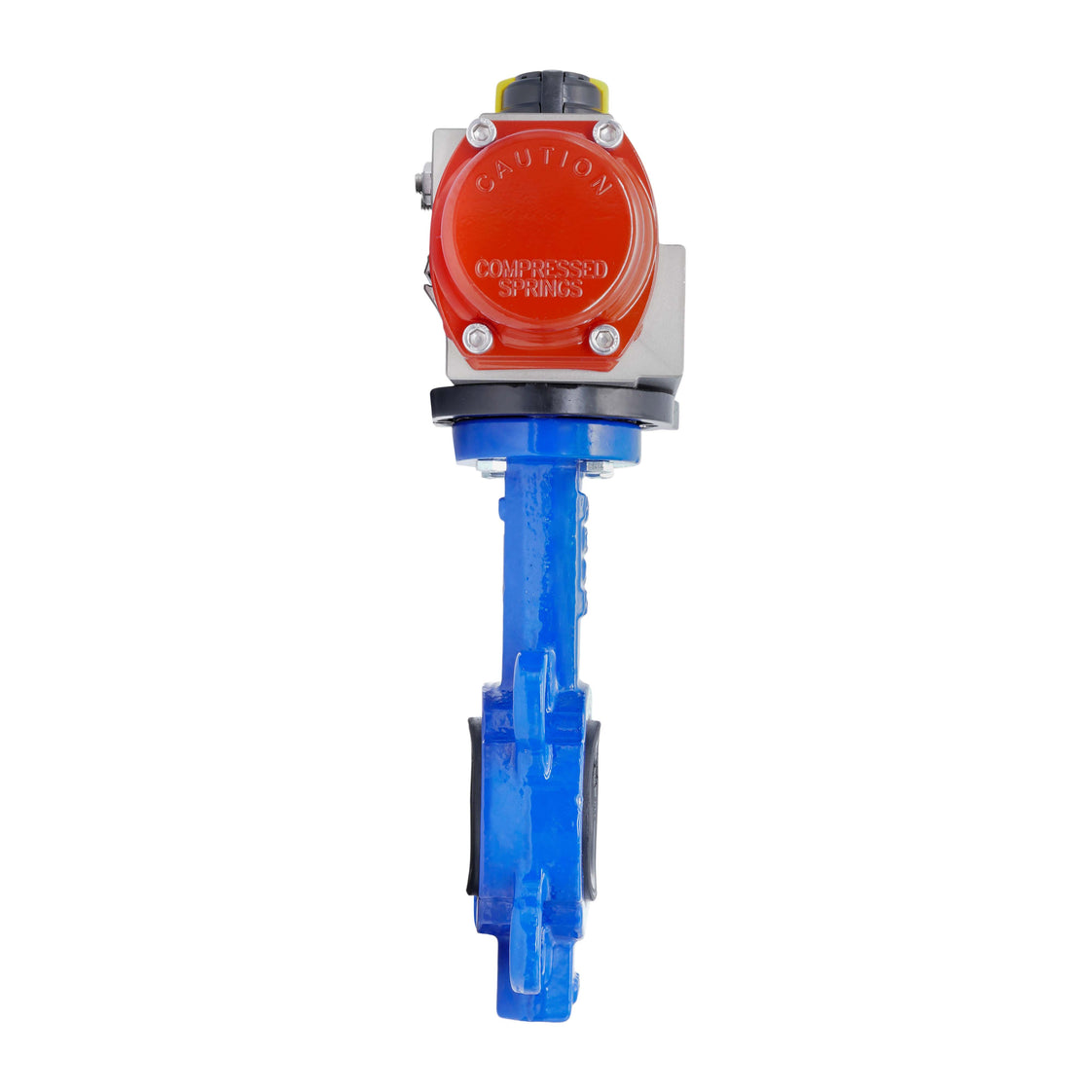

Pneumatische Absperrklappe DN100 (4 Zoll) Zwischenflansch Gusseisen GGG 40 EPDM Federschließend
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 100 und eine Zwischenflanschverbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Medien Druck von 16 bar (232 psi).
Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 55,9 Nm bei 6 bar (41 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Gusseisen GGG 40 Scheibe und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Antrieb verfügt über einen robusten, einfach wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-100-16-BAA), Antrieb (V3JM4/PR90A) und Montagesatz.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 100 und eine Zwischenflanschverbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Medien Druck von 16 bar (232 psi).
Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 55,9 Nm bei 6 bar (41 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Gusseisen GGG 40 Scheibe und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Antrieb verfügt über einen robusten, einfach wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-100-16-BAA), Antrieb (V3JM4/PR90A) und Montagesatz.
Vorteile:
- Federschließend: 55,9 Nm schließen, 64 Nm öffnen bei 6 bar
- Passt auf ISO 5211 F07 mit 17mm Stern
- Direkte Montage eines 1/4 Namur Magnetventils möglich
- Schnelles Öffnen/Schließen
- Kann mit einer Endschalterbox ausgestattet werden
- Mechanischer Indikator oben zeigt die Ventilposition an
- Garantiert 500.000+ Zyklen für den pneumatischen Antrieb
Nachteile:
- Kein ATEX- oder SIL-Zertifikat
- Montageschrauben und Sternadapter separat verkauft
