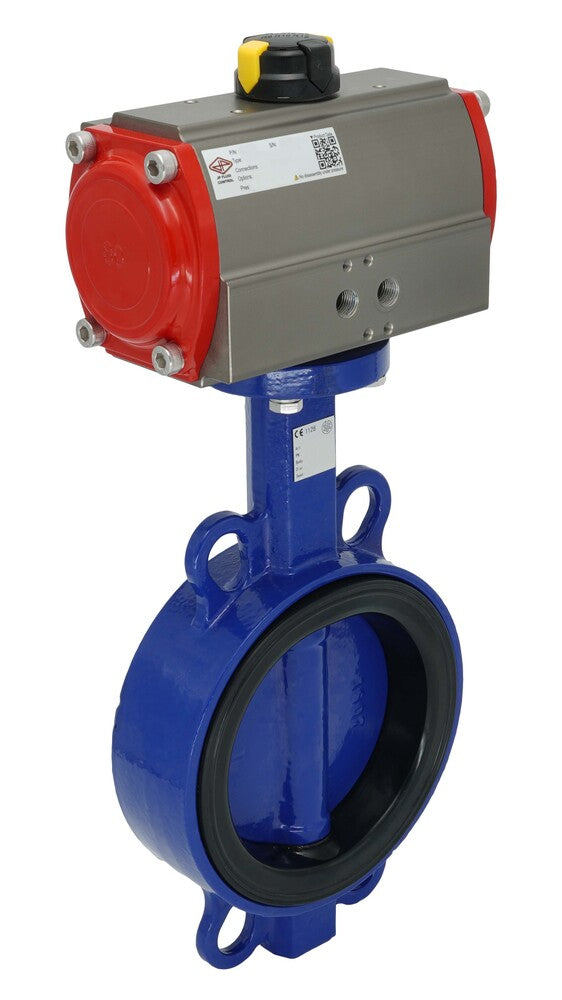

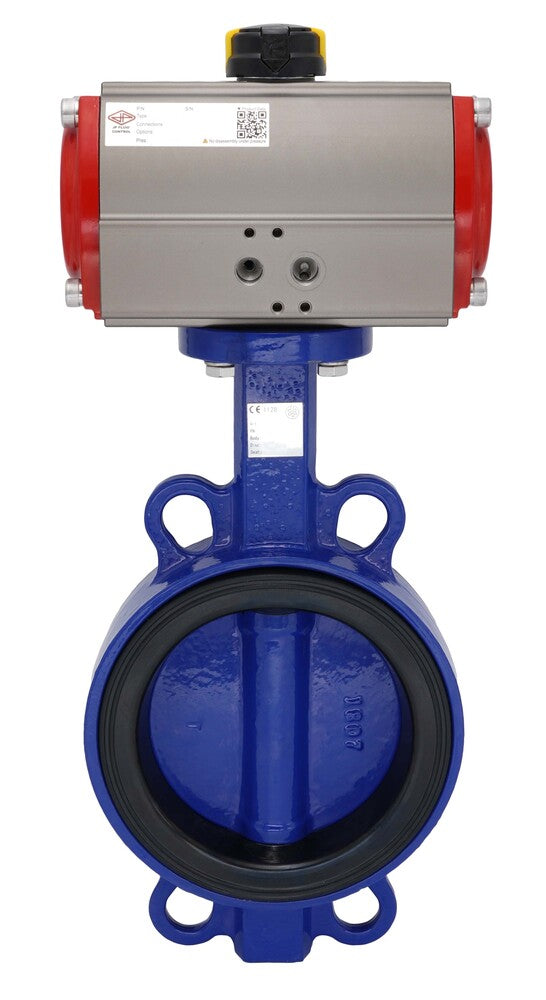

Pneumatische Absperrklappe DN125 (5 Zoll) Zwischenflansch Gusseisen Edelstahl NBR Doppelt Wirkend
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 125 Bohrung und eine Wafer-Anschlussart für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von 5 bis 85°C (41 bis 185°F) und hat einen maximalen Mediendruck von 16 bar (232 psi).
Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 148 Nm bei 6 bar (108 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Edelstahlplatte und einer NBR-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07/F10 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-125-16-BBB), Antrieb (V3JKT/PR07D) und Montagesatz.
- Regulärer Preis
- €758,43
- Regulärer Preis
- €637,34
Beschreibung
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 125 Bohrung und eine Wafer-Anschlussart für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von 5 bis 85°C (41 bis 185°F) und hat einen maximalen Mediendruck von 16 bar (232 psi).
Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 148 Nm bei 6 bar (108 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Edelstahlplatte und einer NBR-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07/F10 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-125-16-BBB), Antrieb (V3JKT/PR07D) und Montagesatz.
Vorteile:
- Doppelt wirkend mit 148 Nm Drehmoment bei 6 bar
- Passt auf ISO 5211 F07/F10 mit 22mm Stern
- Direkte Montage eines 1/4 Namur-Magnetventils möglich
- Schnelles Öffnen/Schließen
- Kann mit einer Endschalterbox ausgestattet werden
- Mechanischer Indikator oben zeigt die Ventilposition an
- Garantiert 500.000+ Zyklen für den pneumatischen Antrieb
Nachteile:
- Kein ATEX- oder SIL-Zertifikat
- Montageschrauben und Sternadapter separat verkauft
