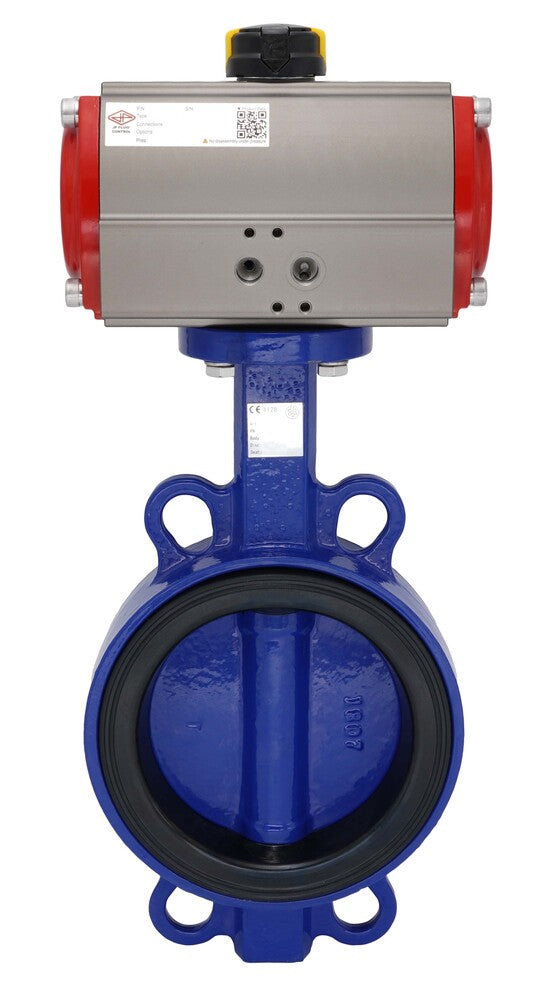

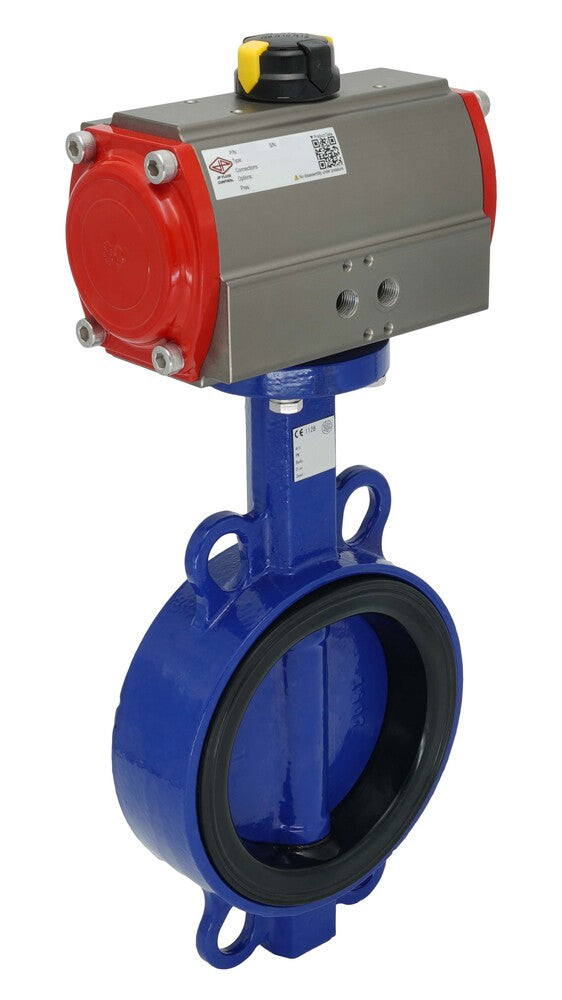

Pneumatische Absperrklappe DN125 (5 Zoll) Zwischenflansch Gusseisen Edelstahl NBR Federöffnend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 125 und eine Wafer-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von 5 bis 85°C (41 bis 185°F) und hat einen maximalen Mediendruck von 16 bar (232 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 162,9 Nm bei 6 bar (57 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Edelstahlscheibe und einer NBR-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Antrieb verfügt über einen robusten, einfach wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07/F10 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Elektromagnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-125-16-BBB), Antrieb (V3JMG/PR08B) und Montagesatz.

Vorteile:

• Federöffnend: 162,9 Nm Öffnung, 113,6 Nm Schließung bei 6 bar
• Passt auf ISO 5211 F07/F10 mit 22mm Stern
• Direkte Montage eines 1/4 Namur Elektromagnetventils möglich
• Schnelles Öffnen/Schließen
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Ventilposition an
• Garantierte 500.000+ Zyklen für den pneumatischen Antrieb

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat verkauft
