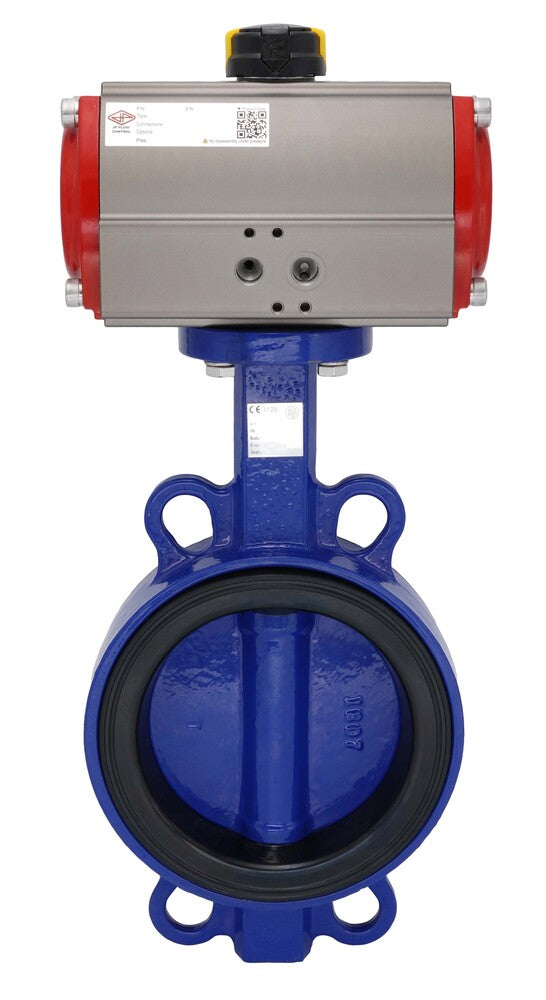

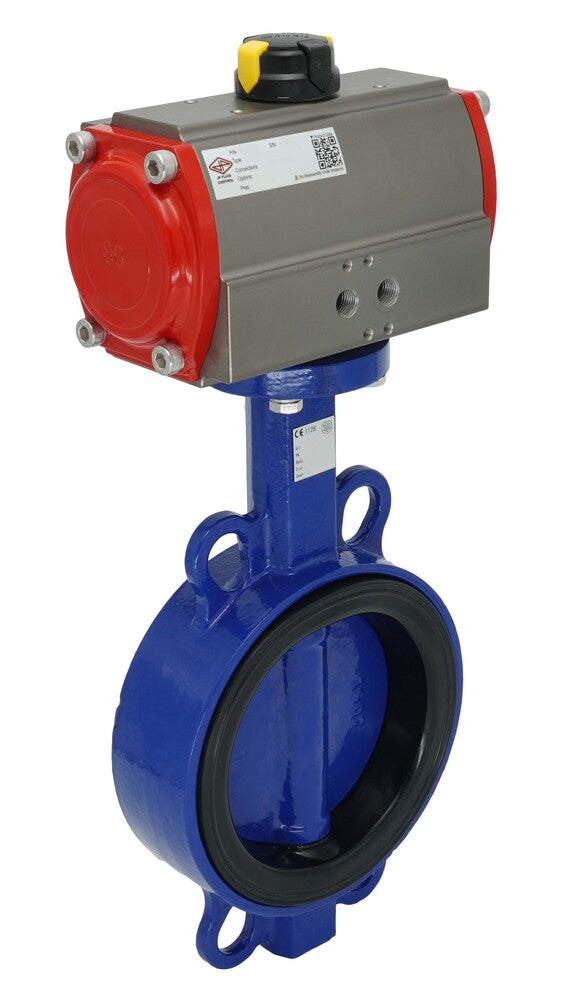

Pneumatische Absperrklappe DN150 (6 Zoll) Zwischenflansch Edelstahl EPDM Doppelt Wirkend
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 150 Bohrung und eine Wafer-Anschlussart für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) mit einem maximalen Mediendruck von 16 bar (232 psi).
Der Aktuator arbeitet innerhalb eines pneumatischen Eingangsbereichs von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 148 Nm bei 6 bar (108 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Edelstahl mit einer Edelstahlplatte und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07/F10 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-150-16-CBA), Aktuator (V3JKT/PR07D) und Montagesatz.
- Regulärer Preis
- €2.391,29
- Regulärer Preis
- €2.009,49
Beschreibung
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 150 Bohrung und eine Wafer-Anschlussart für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) mit einem maximalen Mediendruck von 16 bar (232 psi).
Der Aktuator arbeitet innerhalb eines pneumatischen Eingangsbereichs von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 148 Nm bei 6 bar (108 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Edelstahl mit einer Edelstahlplatte und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07/F10 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-150-16-CBA), Aktuator (V3JKT/PR07D) und Montagesatz.
Vorteile:
- Doppelt wirkend mit 148 Nm Drehmoment bei 6 bar
- Passt auf ISO 5211 F07/F10 mit 22 mm Stern
- Direkte Montage eines 1/4 Namur-Magnetventils möglich
- Schnelles Öffnen/Schließen
- Kann mit einer Endschalterbox ausgestattet werden
- Mechanischer Indikator oben zeigt die Ventilposition an
- Garantiert 500.000+ Zyklen für den pneumatischen Aktuator
Nachteile:
- Kein ATEX- oder SIL-Zertifikat
- Montageschrauben und Sternadapter separat verkauft
